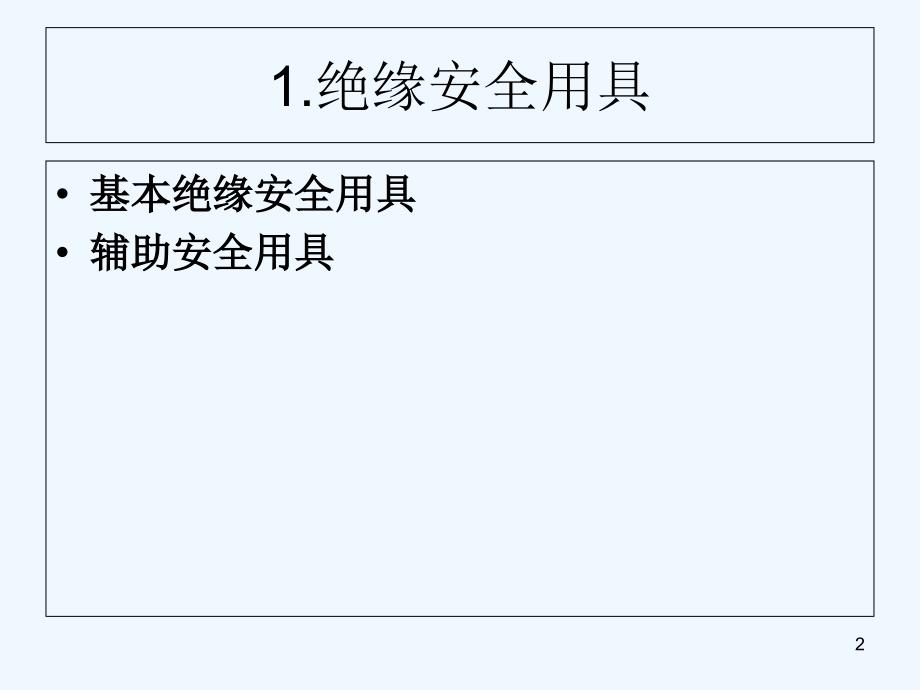

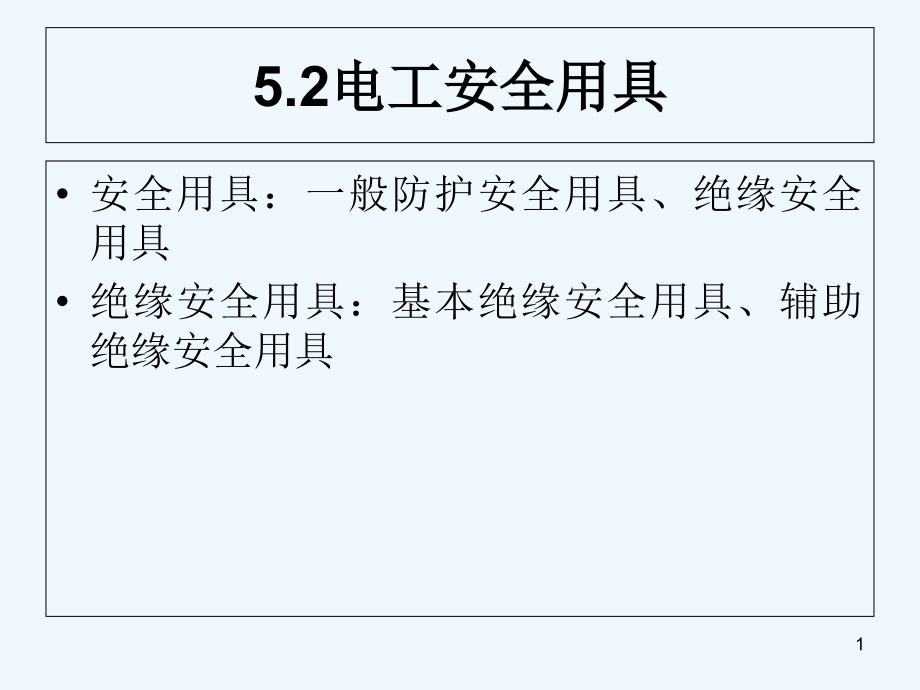

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,5.2,电工安全用具,安全用具：一般防护安全用具、绝缘安全用具,绝缘安全用具：基本绝缘安全用具、辅助绝缘安全用具,1,1.,绝缘安全用具,基本绝缘安全用具,辅助安全用具,2,绝缘安全用具,基本绝缘安全用具,指绝缘强度大、能长时间承受电气设备的工作电压，能直接用来操作带电设备或接触带电体的用具。,高压绝缘棒、高压验电器、绝缘夹钳,3,绝缘安全用具,辅助安全用具,指绝缘强度不足以承受电气设备或线路的工作电压，而只能加强基本安全用具的保护作用，有来防止接触电压、跨步电压、电弧灼伤对操作人员伤害的用具。,不能用辅助安全用具直接接触高压电气设备的带电部分。,绝缘手套、绝缘靴、绝缘垫、绝缘台,4,2.,一般防护安全用具,一般防护安全用具,指本身没有绝缘性能，但可以直到防护工作人员发生事故的用具。,防止检修设备时误送电，防止工作人员走错间隔，防止误登带电设备，保证安全距离，防止电弧灼伤，防止高空坠落。,携带型接地线、防护眼镜、安全帽、安全带、标示牌、临时遮栏、梯子、脚扣、站脚板,5,另一种分类方法,分类,定义,举例,绝缘安全工器具,基本绝缘安全工器具,能直接操作带电设备、接触或可能接触带电体的工器具,电容型验电器、绝缘杆、绝缘隔板、绝缘罩、携带型短路接地线、个人保安接地线、核相器,辅助绝缘安全工器具,绝缘强度不是承受设备或线路工作电压，只是用于加强基本绝缘安全工器具的保安作用，用以防止接触电压、跨步电压、泄漏电流电弧对操作人员的伤害，不能直接接触高压设备带电部分。,绝缘手套、绝缘靴、绝缘胶垫,一般防护安全工器具,防护工作人员发生事故的工器具,安全帽、安全带、梯子、安全绳、防静电服、防护眼镜等,安全围栏、标示牌,禁止、警告、指令、提示,6,5.2.1,基本安全用具,5.2.1.1,绝缘棒,5.2.1.2,绝缘夹钳,5.2.1.3,高压验电器,5.2.1.4,低压验电器,7,5.2.1.1,绝缘棒,结构图,8,大家学习辛苦了，还是要坚持,继续保持安静,9,5.2.1.1,绝缘棒,产品图,10,5.2.1.1,绝缘棒,用途：接通或断开带电的高压隔离开关、跌落开关，安装和拆除临时接地线以及带电测量和试验工作。,结构：工作部分、绝缘部分、握手部分构成。,使用要求：戴绝缘手套和穿绝缘靴。（防雨罩）,保存要求：干燥地方、垂直悬挂，不与墙或地接触。,11,绝缘棒检查及使用,（一）使用绝缘杆前，应检查绝缘杆的堵头，如发现破损，应禁止使用。,（二）使用绝缘杆时人体应与带电设备保持足够的安全距离，并注意防止绝缘杆被人体或设备短接，以保持有效的绝缘长度。,（三）雨天在户外操作电气设备时，操作杆的绝缘部分应有防雨罩。罩的上口应与绝缘部分紧密结合，无渗漏现象。,12,5.2.1.2,绝缘夹钳,13,5.2.1.2,绝缘夹钳,14,5.2.1.2,绝缘夹钳,用途：用来安装和拆卸高压熔断器或执行其他类似工作的工具，,35KV,及以下系统。,结构：工作钳口、绝缘部分（钳身）、握手部分（钳把）构成。,使用要求：戴绝缘手套和穿绝缘或站在绝缘台（垫）上，带护目镜。夹钳上不允许装接地线。（防雨绝缘夹钳）,保存要求：保存在专用的箱子或匣子里。,15,5.2.1.3,高压验电器,16,5.2.1.3,高压验电器,17,5.2.1.3,高压验电器,用途：检验电气设备、电器、导线上是否有电的一种专用安全用具。,结构：指示器、支持器两部分。,使用要求：必须使用电压和被验设备电压等级相一致的验电器；戴绝缘手套，逐渐靠近。不装接地线（除非不接地不能指示）。,18,电容型验电器检查及使用,（一）电容型验电器上应标有电压等级、制造厂和出厂编号。对,110kV,及以上验电器还须标有配用的绝缘杆节数。,（二）使用前应进行外观检查，验电器的工作电压应与被测设备的电压相同。,（三）非雨雪型电容型验电器不得在雷、雨、雪等恶劣天气时使用。,19,电容型验电器检查及使用,（四）使用电容型验电器时，操作人应戴绝缘手套，穿绝缘靴（鞋），手握在护环下侧握柄部分。人体与带电部分距离应符合,安规,规定的安全距离。,（五）使用抽拉式电容型验电器时，绝缘杆应完全拉开。,（六）验电前，应先在有电设备上进行试验，确认验电器良好；无法在有电设备上进行试验时可用高压发生器等确证验电器良好。如在木杆、木梯或木架上验电，不接地不能指示者，经运行值班负责人或工作负责人同意后，可在验电器绝缘杆尾部接上接地线。,20,5.2.1.4,低压验电器,21,5.2.1.4,低压验电器,22,5.2.1.4,低压验电器,用途：检验低压电气设备、电器或线路是否带电的一种用具，也可以用来区分火（相）线和地（中性）线。,使用要求：先在确知有电的设备或线路上试验一下，不允许在高压上使用,。,23,5.2.2,辅助安全用具,5.2.2.1,绝缘手套,5.2.2.2,绝缘靴（鞋）,5.2.2.3,绝缘垫,5.2.2.4,绝缘台,24,5.2.2.1,绝缘手套,用途：操作高压隔离开关、高压跌落开关、油开关等的辅助用具；或直接在低压带电设备上带电作业。,使用要求：使用前外观检查，将袖口放入手套中，最好先戴上棉手套再戴绝缘手套。,保存要求：擦净、晾干、洒滑石粉，干燥阴凉地方，指形架上或专用柜内，不与其它物品混放，不与油脂接触，不与不合格的混放。,25,5.2.2.1,绝缘手套,检查方法,26,5.2.2.2,绝缘靴（鞋）,用途：高压操作时保持与地面绝缘的辅助安全用具（鞋用于低压）；防跨步电压。,使用要求：不得当作雨靴（鞋）使用，使用前外观检查。,保存要求：干燥、阴凉专用柜内，与其它物品分开，不与油脂接触，不与不合格混放,27,绝缘靴（鞋）检查及使用,（一）绝缘靴使用前应检查：不得有外伤，无裂纹、无漏洞、无气泡、无毛刺、无划痕等缺陷。如发现有以上缺陷，应立即停止使用并及时更换。,（二）使用绝缘靴时，应将裤管套入靴筒内，并要避免接触尖锐的物体，避免接触高温或腐蚀性物质，防止受到损伤。严禁将绝缘靴挪作它用。,（三）雷雨天气或一次系统有接地时，巡视变电站室外高压设备应穿绝缘靴。,28,5.2.2.3,绝缘垫,用途：增强操作人员对地绝缘，避免或减轻发生单相短路或电气设备绝缘损坏是接触电压与跨步电压对人体的伤害；在低压中可作基本绝缘用具。,使用要求：防酸、碱、盐类及其他化学药品，防油类；避免热源。,保存要求：同使用环境要求，每一年试验一次,29,5.2.2.4,绝缘台,用途：带电工作时的辅助安全用具。,结构及使用要求：台面尺寸要求，台脚在台面下的相对位置，干燥地方使用。,30,5.2.3,一般防护安全用具,5.2.3.1,安全带,5.2.3.2,安全帽,5.2.3.3,携带型接地线,5.2.3.4,行灯、防毒面具和护目镜,5.2.3.5,临时遮栏,5.2.3.6,标示牌,31,5.2.3.1,安全带,用途：高处作业预防坠落伤亡的防护用品。,结构：带子、绳子、金属配件,使用要求：高挂低用；绳不准打结；不准拆卸部件使用。,分类：围杆带、悬挂带,32,5.2.3.1,安全带,围杆带分类,：,DW1Y,电工围杆单腰式、,DW1F,电工围杆防下脱式、,T1W2Y,通用,型围杆绳单腰带式、,T2W2Y,通用,型围杆绳单腰带式、,DXW2Y,电信工围杆绳单腰带式,悬挂带分类,：单腰带式、双背带式、攀登安全带,33,安全带,34,安全带检查及使用,（一）安全带使用期一般为,3,5,年，发现异常应提前报废。,（二）安全带的腰带和保险带、绳应有足够的机械强度，材质应有耐磨性，卡环（钩）应具有保险装置。保险带、绳使用长度在,3,米以上的应加缓冲器。,35,安全带检查及使用,（三）使用安全带前应进行外观检查，检查：,1,组件完整、无短缺、无伤残破损；,2,绳索、编带无脆裂、断股或扭结；,3,金属配件无裂纹、焊接无缺陷、无严重锈蚀；,4,挂钩的钩舌咬口平整不错位，保险装置完整可靠；,5,铆钉无明显偏位，表面平整。,36,安全带检查及使用,（四）安全带应系在牢固的物体上，禁止系挂在移动或不牢固的物件上。不得系在棱角锋利处。安全带要高挂和平行拴挂，严禁低挂高用。,（五）在杆塔上工作时，应将安全带后备保护绳系在安全牢固的构件上（带电作业视其具体任务决定是否系后备安全绳），不得失去后备保护。,37,5.2.3.2,安全帽,用途：对人体头部受外力伤害起防护作用的帽。,结构：帽壳、帽衬、下颏带、吸汗带、后箍,按材料分类：工程塑料、橡胶料、纸胶料、植物料、防寒帽,按外形分类：无沿、小沿、卷边、中沿、大沿,按场所分类：一般作业、特殊作业,38,安全帽技术性能,（,1,）冲击吸收性能：用,5KG,重的钢锤自,1,米高度落下，打击木质头模上的安全帽，进行冲击吸收试验，头模所受冲击力的最大值不超过,4900N,。,（,2,）耐穿刺性能：用,3KG,重的钢锥自,1,米高度落下，钢锥不与头模接触为合格。,（,3,）电绝缘性能：用交流,1200V,试验,1,分钟，泄漏电流不超过,1.2,毫安。,39,安全帽技术性能,（,4,）阻燃性能：用,70,号汽油喷灯距帽,130,毫米持续,10,秒，续燃时间不超过,5,秒为合格。,（,5,）侧向钢性：按规定侧向钢性试验最大变形不超过,40,毫米，残余变形不超过,15,毫米为合格。,（,6,）抗静电性：按试验方法测得表面电阻率不大于,1,10,9,为合格。,40,安全帽检查及使用,（一）安全帽的使用期，从产品制造完成之日起计算：植物枝条编织帽不超过两年；塑料帽、纸胶帽不超过两年半；玻璃钢（维纶钢）橡胶帽不超过三年半。对到期的安全帽，应进行抽查测试，合格后方可使用，以后每年抽检一次，抽检不合格，则该批安全帽报废。,（二）使用安全帽前应进行外观检查，检查安全帽的帽壳、帽箍、顶衬、下颚带、后扣（或帽箍扣）等组件应完好无损，帽壳与顶衬缓冲空间在,25,50mm,。,41,安全帽检查及使用,（三）安全帽戴好后，应将后扣拧到合适位置（或将帽箍扣调整到合适的位置），锁好下颚带，防止工作中前倾后仰或其他原因造成滑落。,（四）高压近电报警安全帽使用前应检查其音响部分是否良好，但不得作为无电的依据。,42,5.2.3.3,携带型接地线,用途：检修时防止设备突然来电和邻近高压带电设备产生感应电压对人体的伤害；放尽断电设备的剩余电荷。,结构：线夹、短路线、接地线,使用方法：由两人进行，使用绝缘棒和戴绝缘手套，先接接地端后接导体端，先拆导体端后拆接地端。,43,携带型接地线,44,携带型接地线,45,接地线检查及使用,（一）接地线应用多股软铜线，其截面应满足装设地点短路电流的要求，但不得小于,25mm,2,，长度应满足工作现场需要；接地线应有透明外护层，护层厚度大于,lmm,。,（二）接地线的两端线夹应保证接地线与导体和接地装置接触良好、拆装方便，有足够的机械强度，并在大短路电流通过时不致松动。,（三）接地线使用前，应进行外观检查，如发现绞线松股、断股、护套严重破损、夹具断裂松动等不得使用。,46,接地线检查及使用,（四）装设接地线时，人体不得碰触接地线或未接地的导线，以防止感应电触电。,（五）装设接地线，应先装设接地线接地端；验电证实无电后，应立即接导体端，并保证接触良好。拆接地线的顺序与此相反。接地线严禁用缠绕的方法进行连接。,（六）设备检修时模拟盘上所挂地线的数量、位置和地线编号，应与工作票和操作票所列内容一致，与现场所装设的接地线一致。,47,接地线检查及使用,（七）个人保安接地线仅作为预防感应电使用，不得以此代替,安规,规定的工作接地线。只有在工作接地线挂好后，方可在工作相上挂个人保安接地线。,（八）个人保安接地线由工作人员自行携带，凡在,110KV,及以上同杆塔并架或相邻的平行有感应电的线路上停电工作，应在工作相上使用，并不准采用搭连虚接的方法接地。工作结束时，工作人员应拆除所挂的个人保安接地线。,48,5.2.3.4,行灯、防毒面具和护目镜,（,1,）行灯：安全照明灯具。,行灯电压规定：不准超过,36V,，特别潮湿或周围均属金属导体的地方不准超过,12V,。,49,（,1,）行灯,50,（,2,）防毒面具,51,过滤式防毒面具检查使用,（一）使用防毒面具时，空气中氧气浓度不得低于,18%,，温度为,-30,45,，不能用于槽、罐等密闭容器环境。,（二）使用者应根据其面型尺寸选配适宜的面罩号码。,（三）使用前应检查面具的完整性和气密性，面罩密合框应与佩戴者颜面密合，无明显压痛感。,（四）使用中应注意有无泄漏和滤毒罐失效。,（五）防毒面具的过滤剂有一定的使用时间，一般为,30,100,分钟。过滤剂失去过滤作用（面具内有特殊气味）时，应及时更换。,52,（,3,）护目镜,53,5.2.3.5,临时遮栏,用途：防护工作人员意外碰触或过分接近带电体的设施。（同时配有警示标志）,54,5.2.3.6,标示牌,分类：禁止、警告、指令、提示,标志的构成：安全色、几何图形、图形符号、文字说明,55,禁止类,56,警告类,57,指令类,58,提示类,59,5.3,安全用具的检查和保管制度,5.3.1,电工安全用具在使用前的外观检查,5.3.2,电工安全用具的存放,5.3.3,电工安全用具的定期检查,60,5.3.1,电工安全用具在使用前的外观检查,例,1,：电气安全用具检查表,1,、属于经过国家检测中心试验鉴定的合格产品；,2,、有漆写清楚的编号；,3,、有试验合格标签，未超过有效期使用；,4,、结构设计符合规定；,5,、绝缘部分的表面无裂纹、破损或污渍；,6,、绝缘手套卷曲试验不漏气；,7,、携带型接地线导线、线卡、连接部分及导线护套符合标准要求；,8,、存放保管符合要求,；,9,、产品功能正常。,61,5.3.1,电工安全用具在使用前的外观检查,例,2,：手持电动工具安全性评价检查表,1,、有漆写清楚的编号；,2,、外壳、手柄无裂纹或破损；,3,、电源线使用多股铜芯橡皮护套软电缆或护套软线。,类工具单相的采用三芯电缆，三相的采用四芯电缆；,4,、保护接地（零）线连接正确（使用绿,/,黄双色或黑色线芯）、牢固可靠；,5,、软电缆或软线完好、无破损；,6,、揷头符合安全要求，完整无破损；,7,、开关动作正常、灵活、无破损；,8,、机械防护装置良好；,9,、转动部分转动灵活；,10,、绝缘电阻定期测量符合要求（,类,2M,、,类,7M,、,类,1M,），未超过有效期,。,62,5.3.1,电工安全用具在使用前的外观检查,例,3,：安全带检查表,1,、组件完整、无短缺，无伤残；,2,、绳索、编织带无脆裂、断股或扭结；,3,、皮革配件完好、无伤残；,4,、金属配件无裂纹、无焊接缺陷、无严重锈蚀；,5,、挂钩的钩舌咬口平整不错位，保险装置完整可靠；,6,、活梁卡子的活梁灵活，表面滚花良好，与框边间距符合要求；,7,、铆钉无明显偏位，表面平整；,8,、定期检验合格，有记录，未超过有效期；,9,、属合格产品，功能正常。,63,5.3.1,电工安全用具在使用前的外观检查,（,1,）用具符合性检查,（,2,）外观完整性检查,（,3,）零部件检查,（,4,）合格证明检查,64,5.3.2,电工安全用具的存放,（,1,）绝缘杆应离开墙壁垂直存放或吊在木架上；,（,2,）绝缘钳应存放在专用的台架上，且不得与墙壁接触；,（,3,）验电器和钳形电流表应存放在盒子（箱子）内；,（,4,）携带型接地线应悬挂在指定地点，并予以编号；,（,5,）供随时取用的橡胶安全用具，应与一般工具分开存放在室内台架上、专用的橱柜或箱子内，保持,0,25,，不与油类接触，不照射阳光，不靠近热源。,65,5.3.3,电工安全用具的定期检查,外观检查和仪器试验,定期外观检查：是否有外伤、破损、裂纹、零部件短缺等,定期试验：绝缘性能试验（耐压性能、泄漏电流）、力学性能试验,66,5.4,电气安全作业制度,电力安全工作规程,规定：在电气设备上工作必须完成保证安全的组织措施和技术措施。,组织措施：工作票制度、工作许可制度、工作监护制度、工作间断转移和终结制度,技术措施：停电、验电、接地、悬挂标示牌和装设遮栏,67,作业人员的基本条件,1.,经医师鉴定，无妨碍工作的病症（体格检查每两年至少一次）。,2.,具备必要的电气知识和业务技能，且按工作性质，熟悉安全工作规程的相关部分，并经考试合格。,3.,具备必要的安全生产知识，学会紧急救护法，特别要学会触电急救。,68,电气设备分为高压和低压两种,高压电气设备：对地电压在,1000V,及以上者；,低压电气设备：对地电压在,1000V,以下者。,69,运用中的电气设备,所谓运用中的电气设备，系指全部带有电压、一部分带有电压或一经操作即带有电压的电气设备。,70,高压设备工作的一般安全要求,1.,运行人员应熟悉电气设备。单独值班人员或运行值班负责人还应有实际工作经验。,2.,高压设备符合下列条件者，可由单人值班或单人操作：,1,）室内高压设备的隔离室设有遮栏，遮栏的高度在,1.7m,以上，安装牢固并加锁者；,2,）室内高压断路器（开关）的操动机构（操作机构）用墙或金属板与该断路器（开关）隔离或装有远方操动机构（操作机构）者。,71,高压设备工作的一般安全要求,3.,无论高压设备是否带电，工作人员不得单独移开或越过遮栏进行工作；若有必要移开遮栏时，应有监护人在场，并符合设备,不停电时的安全距离,要求。查表。,4.10,、,20,、,35kV,配电装置的裸露部分在跨越人行过道或作业区时，若导电部分对地高度分别小于,2.7,、,2.8,、,2.9m,，该裸露部分两侧和底部须装设护网。,72,高压设备工作的一般安全要求,5.,户外,35kV,及以上高压配电装置场所的行车通道上，应根据,车辆（包括装载物）外廓至无遮栏带电部分之间的安全距离要求,设置行车安全限高标志。查表。,6.,室内母线分段部分、母线交叉部分及部分停电检修易误碰有电设备的，应设有明显标志的永久性隔离挡板（护网）。,73,高压设备工作的一般安全要求,7.,待用间隔（母线连接排、引线已接上母线的备用间隔）应有名称、编号，并列入调度管辖范围。其隔离开关（刀闸）操作手柄、网门应加锁。,8.,在手车开关拉出后，应观察隔离挡板是否可靠封闭。封闭式组合电器引出电缆备用孔或母线的终端备用孔应用专用器具封闭。,9.,运行中的高压设备其中性点接地系统的中性点应视作带电体。,74,在运用中的高压设备上工作分为三类,1.,全部停电的工作,，系指室内高压设备全部停电，并且通至邻接高压室的门全部闭锁，以及室外高压设备全部停电。,2.,部分停电的工作,，系指高压设备部分停电，或室内虽全部停电，而通至邻接高压室的门并未全部闭锁。,3.,不停电工作,系指：,1,）工作本身不需要停电并且没有偶然触及导电部分的危险；,2,）许可在带电设备外壳上或导电部分上进行的工作。,75,5.4.1,工作票制度,工作票：是准许在电气设备或线路上工作的书面命令，是明确安全职责、向作业人员进行安全交底、履行工作许可手续、实施安全技术措施的书面依据，是工作间断、转移和终结的手续。,76,工作票所列人员的基本条件,1.,工作票的签发人,应是熟悉人员技术水平、熟悉设备情况、熟悉本规程，并具有相关工作经验的生产领导人、技术人员或经本单位主管生产领导批准的人员。工作票签发人员名单应书面公布。,2.,工作负责人,应是具有相关工作经验，熟悉设备情况、熟悉工作班人员工作能力和本规程，经工区（所、公司）生产领导书面批准的人员。,77,工作票所列人员的基本条件,3.,工作许可人,应是经工区（所、公司）生产领导书面批准的有一定工作经验的运行人员或经批准的检修单位的操作人员（进行该工作任务操作及做安全措施的人员）；用户变、配电站的工作许可人应是持有效证书的高压电工。,4.,专责监护人,应是具有相关工作经验、熟悉设备情况和本规程的人员。,78,工作票所列人员的安全责任,工作票签发人,1,）工作必要性和安全性；,2,）工作票上所填安全措施是否正确完备；,3,）所派工作负责人和工作班人员是否适当和充足。,79,工作票所列人员的安全责任,工作负责人,（监护人）,1,）正确安全地组织工作；,2,）负责检查工作票所列安全措施是否正确完备和工作许可人所做的安全措施是否符合现场实际条件，必要时予以补充；,3,）工作前对工作班成员进行危险点告知，交待安全措施和技术措施，并确认每一个工作班成员都已知晓；,80,工作票所列人员的安全责任,工作负责人,（监护人）,4,）严格执行工作票所列安全措施；,5,）督促、监护工作班成员遵守本规程，正确使用劳动防护用品和执行现场安全措施；,6,）工作班成员精神状态是否良好，变动是否合适。,81,工作票所列人员的安全责任,工作许可人,1,）负责审查工作票所列安全措施是否正确完备，是否符合现场条件；,2,）工作现场布置的安全措施是否完善，必要时予以补充；,3,）负责检查检修设备有无突然来电的危险；,4,）对工作票所列内容即使发生很小疑问，也应向工作票签发人询问清楚，必要时应要求作详细补充。,82,工作票所列人员的安全责任,专责监护人,1,）明确被监护人员和监护范围；,2,）工作前对被监护人员交待安全措施，告知危险点和安全注意事项；,3,）监督被监护人员遵守本规程和现场安全措施，及时纠正不安全行为,83,工作票所列人员的安全责任,工作班成员,1,）熟悉工作内容、工作流程，掌握安全措施，明确工作中的危险点，并履行确认手续；,2,）严格遵守安全规章制度、技术规程和劳动纪律，对自己在工作中的行为负责，互相关心工作安全，并监督本规程的执行和现场安全措施的实施；,3,）正确使用安全工器具和劳动防护用品。,84,5.4.1.1,工作票的分类,（变电站和发电厂）：,（,1,）变电站（发电厂）第一种工作票,（,2,）电力电缆第一种工作票,（,3,）变电站（发电厂）第二种工作票,（,4,）电力电缆第二种工作票,（,5,）变电站（发电厂）带电作业工作票,（,6,）变电站（发电厂）事故应急抢修单,85,5.4.1.2,工作票的使用范围,填用第一种工作票的工作,1,）高压设备上工作需要全部停电或部分停电者。,2,）二次系统和照明等回路上的工作，需要将高压设备停电者或做安全措施者。,3,）高压电力电缆需停电的工作。,4,）其他工作需要将高压设备停电或要做安全措施者。,86,填用第二种工作票的工作,1,）控制盘和低压配电盘、配电箱、电源干线上的工作。,2,）二次系统和照明等回路上的工作，无需将高压设备停电者或做安全措施者。,3,）转动中的发电机、同期调相机的励磁回路或高压电动机转子电阻回路上的工作。,87,填用第二种工作票的工作,4,）非运行人员用绝缘棒和电压互感器定相或用钳型电流表测量高压回路的电流。,5,）大于,设备不停电时的安全距离,要求的相关场所和带电设备外壳上的工作以及无可能触及带电设备导电部分的工作。,6,）高压电力电缆不需停电的工作,88,填用带电作业工作票的工作,电压等级,（,kV,）,10,及以下,（,13.8,）,20,、,35,63,（,66,）、,110,220,330,500,安全距离,（,m,）,0.70,1.00,1.50,3.00,4.00,5.00,89,5.4.1.3,工作票的填写签发,（,1,）,.,工作票应使用钢笔或圆珠笔填写与签发，一式两份，内容应正确、清楚，不得任意涂改。如有个别错、漏字需要修改，应使用规范的符号，字迹应清楚。,（,2,）,.,用计算机生成或打印的工作票应使用统一的票面格式，由工作票签发人审核无误，手工或电子签名后方可执行。,工作票一份应保存在工作地点，由工作负责人收执；另一份由工作许可人收执，按值移交。工作许可人应将工作票的编号、工作任务、许可及终结时间记入登记簿。,（,3,）,.,一张工作票中，工作票签发人、工作负责人和工作许可人三者不得互相兼任。工作负责人可以填写工作票。,90,5.4.1.3,工作票的填写签发,（,4,）,.,工作票由设备运行管理单位签发，也可由经设备运行管理单位审核且经批准的修试及基建单位签发。修试及基建单位的工作票签发人及工作负责人名单应事先送有关设备运行管理单位备案。第一种工作票在工作票签发人认为必要时可采用总工作票、分工作票，并同时签发。总工作票、分工作票的填用、许可等有关规定由单位主管生产的领导（总工程师）批准后执行。,（,5,）,.,供电单位或施工单位到用户变电站内施工时，工作票应由有权签发工作票的供电单位、施工单位或用户单位签发。,91,5.4.1.4,工作票的使用,（,1,）一个工作负责人只能发给一张工作票，工作票上所列的工作地点，以一个电气连接部分为限。,如施工设备属于同一电压、位于同一楼层，同时停、送电，且不会触及带电导体时，则允许在几个电气连接部分使用一张工作票。,开工前工作票内的全部安全措施应一次完成。,92,5.4.1.4,工作票的使用,（,2,）若一个电气连接部分或一个配电装置全部停电，则所有不同地点的工作，可以发给一张工作票，但要详细填明主要工作内容。几个班同时进行工作时，工作票可发给一个总的负责人，在工作班成员栏内，只填明各班的负责人，不必填写全部工作人员名单。,若至预定时间，一部分工作尚未完成，需继续工作而不妨碍送电者，在送电前，应按照送电后现场设备带电情况，办理新的工作票，布置好安全措施后，方可继续工作。,93,5.4.1.4,工作票的使用,（,3,）在几个电气连接部分上依次进行不停电的同一类型的工作，可以使用一张第二种工作票。,（,4,）在同一变电站或发电厂升压站内，依次进行的同一类型的带电作业可以使用一张带电作业工作票。,（,5,）持线路或电缆工作票进入变电站或发电厂升压站进行架空线路、电缆等工作，应增填工作票份数，工作负责人应将其中一份工作票交变电站或发电厂工作许可人许可工作。,上述单位的工作票签发人和工作负责人名单应事先送有关运行单位备案。,94,5.4.1.4,工作票的使用,（,6,）需要变更工作班成员时，须经工作负责人同意，在对新工作人员进行安全交底手续后，方可进行工作。非特殊情况不得变更工作负责人，如确需变更工作负责人应由工作票签发人同意并通知工作许可人，工作许可人将变动情况记录在工作票上。工作负责人允许变更一次。原、现工作负责人应对工作任务和安全措施进行交接。,95,5.4.1.4,工作票的使用,（,7,）在原工作票的停电范围内增加工作任务时，应由工作负责人征得工作票签发人和工作许可人同意，并在工作票上增填工作项目。若需变更或增设安全措施者应填用新的工作票，并重新履行工作许可手续。,（,8,）变更工作负责人或增加工作任务，如工作票签发人无法当面办理，应通过电话联系，并在工作票登记簿和工作票上注明。,96,5.4.1.4,工作票的使用,（,9,）第一种工作票应在工作前一日预先送达运行人员，可直接送达或通过传真、局域网传送，但传真的工作票许可应待正式工作票到达后履行。临时工作可在工作开始前直接交给工作许可人。,第二种工作票和带电作业工作票可在进行工作的当天预先交给工作许可人。,（,10,）,.,工作票有破损不能继续使用时，应补填新的工作票。,97,5.4.2,工作许可制度,（,1,）工作许可人在完成施工现场的安全措施后，还应完成以下手续，工作班方可开始工作：,（,a,）,.,会同工作负责人到现场再次检查所做的安全措施，对具体的设备指明实际的隔离措施，证明检修设备确无电压。,（,b,）,.,对工作负责人指明带电设备的位置和工作过程中的注意事项。,（,c,）,.,和工作负责人在工作票上分别确认、签名。,（,2,）运行人员不得变更有关检修设备的运行接线方式。工作负责人、工作许可人任何一方不得擅自变更安全措施，工作中如有特殊情况需要变更时，应先取得对方的同意。变更情况及时记录在值班日志内。,98,5.4.3,工作监护制度,（,1,）,.,工作票许可手续完成后，工作负责人、专责监护人应向工作班成员交待工作内容、人员分工、带电部位和现场安全措施，进行危险点告知，并履行确认手续，工作班方可开始工作。工作负责人、专责监护人应始终在工作现场，对工作班人员的安全认真监护，及时纠正不安全的行为。,（,2,）,.,所有工作人员（包括工作负责人）不许单独进入、滞留在高压室内和室外高压设备区内。,若工作需要（如测量极性、回路导通试验等），而且现场设备允许时，可以准许工作班中有实际经验的一个人或几人同时在它室进行工作，但工作负责人应在事前将有关安全注意事项予以详尽的告知。,99,5.4.3,工作监护制度,（,3,）,.,工作负责人在全部停电时，可以参加工作班工作。在部分停电时，只有在安全措施可靠，人员集中在一个工作地点，不致误碰有电部分的情况下，方能参加工作。,工作票签发人或工作负责人，应根据现场的安全条件、施工范围、工作需要等具体情况，增设专责监护人和确定被监护的人员。,专责监护人不得兼做其他工作。专责监护人临时离开时，应通知被监护人员停止工作或离开工作现场，待专责监护人回来后方可恢复工作。,100,5.4.3,工作监护制度,（,4,）,.,工作期间，工作负责人若因故暂时离开工作现场时，应指定能胜任的人员临时代替，离开前应将工作现场交待清楚，并告知工作班成员。原工作负责人返回工作现场时，也应履行同样的交接手续。,若工作负责人应长时间离开工作的现场时，应由原工作票签发人变更工作负责人，履行变更手续，并告知全体工作人员及工作许可人。原、现工作负责人应做好必要的交接。,101,5.4.4,工作间断、转移和终结的制度,（,1,）,.,工作间断时，工作班人员应从工作现场撤出，所有安全措施保持不动，工作票仍由工作负责人执存，间断后继续工作，无需通过工作许可人。每日收工，应清扫工作地点，开放已封闭的通路，并将工作票交回运行人员。次日复工时，应得到工作许可人的许可，取回工作票，工作负责人应重新认真检查安全措施是否符合工作票的要求，并召开现场站班会后，方可工作。若无工作负责人或专责监护人带领，工作人员不得进人工作地点。,102,5.4.4,工作间断、转移和终结的制度,（,2,）,.,在未办理工作票终结手续以前，任何人员不准将停电设备合闸送电。,在工作间断期间，若有紧急需要，运行人员可在工作票未交回的情况下合闸送电，但应先通知工作负责人，在得到工作班全体人员已经离开工作地点、可以送电的答复后方可执行，并应采取下列措施：,1,）拆除临时遮栏、接地线和标示牌，恢复常设遮栏，换挂“止步，高压危险！”的标示牌；,2,）应在所有道路派专人守候，以便告诉工作班人员“设备已经合闸送电，不得继续工作”，守候人员在工作票未交回以前，不得离开守候地点。,103,5.4.4,工作间断、转移和终结的制度,（,3,）,.,检修工作结束以前，若需将设备试加工作电压，应按下列条件进行：,1,）全体工作人员撤离工作地点；,2,）将该系统的所有工作票收回，拆除临时遮栏、接地线和标示牌，恢复常设遮栏；,3,）应在工作负责人和运行人员进行全面检查无误后，由运行人员进行加压试验。,工作班若需继续工作时，应重新履行工作许可手续。,104,5.4.4,工作间断、转移和终结的制度,（,4,）,.,在同一电气连接部分用同一工作票依次在几个工作地点转移工作时，全部安全措施由运行人员在开工前一次做完，不需再办理转移手续。但工作负责人在转移工作地点时，应向工作人员交待带电范围、安全措施和注意事项。,105,5.4.4,工作间断、转移和终结的制度,（,5,）,.,全部工作完毕后，工作班应清扫、整理现场。工作负责人应先周密地检查，待全体工作人员撤离工作地点后，再向运行人员交待所修项目、发现的问题、试验结果和存在问题等，并与运行人员共同检查设备状况、状态，有无遗留物件，是否清洁等，然后在工作票上填明工作结束时间。经双方签名后，表示工作终结。,待工作票上的临时遮栏已拆除，标示牌已取下，已恢复常设遮栏，未拉开的接地线、接地刀闸已汇报调度，工作票方告终结。,106,5.4.4,工作间断、转移和终结的制度,（,6,）,.,只有在同一停电系统的所有工作票都已终结，并得到值班调度员或运行值班负责人的许可指令后，方可合闸送电。,（,7,）,.,已终结的工作票、事故应急抢修单应保存一年。,107,5.6,电工安全作业措施,停电,验电,接地,悬挂标示牌和装设遮栏,108,5.6.1,停电,5.6.1.1,工作地点应停电的设备,（,1,）,.,检修的设备；,（,2,）,.,与工作人员在进行工作中正常活动范围的距离小于下表规定的设备；,109,工作人员在进行工作中正常活动范围的距离,电压等级,（,kV,）,10,及以下,（,13.8,）,20,、,35,63,（,66,）、,110,220,330,500,安全距离,（,m,）,0.35,0.60,1.50,3.00,4.00,5.00,110,5.6.1.1,工作地点应停电的设备,（,3,）,.,在,35kV,及以下的设备处工作，安全距离虽大于,工作人员工作中正常活动范围与带电设备的安全距离,规定，但小于,设备不停电时的安全距离,规定，同时又无绝缘挡板、安全遮栏措施的设备；,（,4,）,.,带电部分在工作人员后面、两侧、上下，且无可靠安全措施的设备；,（,5,）,.,其他需要停电的设备。,111,5.6.1.2,停电的安全要求,（,1,）,.,检修设备停电，应把各方面的电源完全断开（任何运用中的星形接线设备的中性点，应视为带电设备）。禁止在只经断路器（开关）断开电源的设备上工作。应拉开隔离开关（刀闸），手车开关应拉至试验或检修位置，应使各方面有一个明显的断开点（对于有些设备无法观察到明显断开点的除外）。与停电设备有关的变压器和电压互感器，应将设备各侧断开，防止向停电检修设备反送电。,112,5.6.1.2,停电的安全要求,（,2,）,.,检修设备和可能来电侧的断路器（开关）、隔离开关（刀闸）应断开控制电源和合闸电源，隔离开关（刀闸）操作把手应锁住，确保不会误送电。,（,3,）,.,对难以做到与电源完全断开的检修设备，可以拆除设备与电源之间的电气连接。,113,5.6.2,验电,（,1,）,.,验电时，应使用相应电压等级而且合格的接触式验电器，在装设接地线或合接地刀闸处对各相分别验电。验电前，应先在有电设备上进行试验，确证验电器良好；无法在有电设备上进行试验时可用高压发生器等确证验电器良好。如果在木杆、木梯或木架上验电，不接地线不能指示者，可在验电器绝缘杆尾部接上接地线，但应经运行值班负责人或工作负责人许可。,114,5.6.2,验电,（,2,）,.,高压验电应戴绝缘手套。验电器的伸缩式绝缘棒长度应拉足，验电时手应握在手柄处不得超过护环，人体应与验电设备保持安全距离。雨雪天气时不得进行室外直接验电。,（,3,）,.,表示设备断开和允许进入间隔的信号、经常接入的电压表等，如果指示有电，则禁止在设备上工作。,115,5.6.2,验电,（,4,）,.,对无法进行直接验电的设备，可以进行间接验电。即检查隔离开关（刀闸）的机械指示位置、电气指示、仪表及带电显示装置指示的变化，且至少应有两个及以上指示已同时发生对应变化；若进行遥控操作，则应同时检查隔离开关（刀闸）的状态指示、遥测、遥信信号及带电显示装置的指示进行间接验电。,330kV,及以上的电气设备，可采用间接验电方法进行验电。,116,5.6.3,装设接地线,（,1,）装设接地线应由两人进行（经批准可以单人装设接地线的项目及运行人员除外）。,（,2,）,.,当验明设备确已无电压后，应立即将检修设备接地并三相短路。电缆及电容器接地前应逐相充分放电，星形接线电容器的中性点应接地，串联电容器及与整组电容器脱离的电容器应逐个放电，装在绝缘支架上的电容器外壳也应放电。,117,5.6.3,装设接地线,（,3,）,.,对于可能送电至停电设备的各方面都应装设接地线或合上接地刀闸，所装接地线与带电部分应考虑接地线摆动时仍符合安全距离的规定。,（,4,）,.,对于因平行或邻近带电设备导致检修设备可能产生感应电压时，应加装接地线或工作人员使用个人保安线，加装的接地线应登录在工作票上，个人保安接地线由工作人员自装自拆,11
