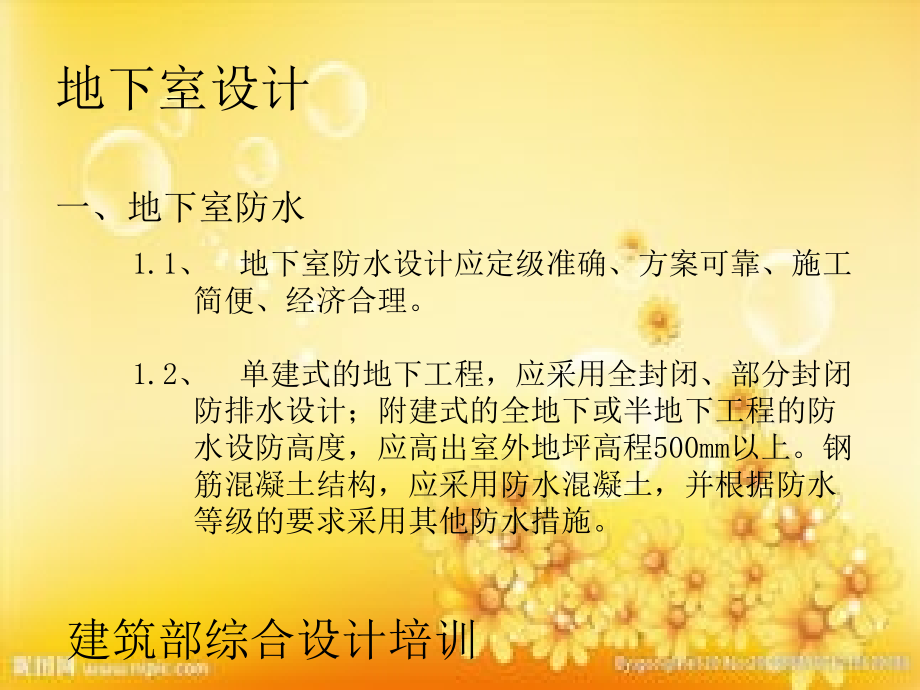

,建筑部综合设计培训,地下室设计,地下室设计,一、地下室防水,1.1,、地下室防水设计应定级准确、方案可靠、施工,简便、经济合理。,1.2,、单建式的地下工程，应采用全封闭、部分封闭,防排水设计；附建式的全地下或半地下工程的防,水设防高度，应高出室外地坪高程,500mm,以上。钢,筋混凝土结构，应采用防水混凝土，并根据防水,等级的要求采用其他防水措施。,建筑部综合设计培训,1.3,、地下工程防水设计内容包括：,1,）、根据工程性质、使用功能、结构形式、环境条件、材料,以及有关水文地质资料确定防水等级和防水设防要求；,2,）、确定防水混凝土的抗渗等级及其技术指标；,3,）、选用其他防水层的材料、做法及其技术指标；,4,）、工程细部构造的防水措施；,5,）、工程的防排水系统，地面挡水、截水系统及各类洞口的,防倒灌措施。,建筑部综合设计培训,地下室设计,建筑部综合设计培训,1.4,、地下工程的防水等级分四级，各级的划分标准见表,1.4,。,表,1.4,地下工程防水等级标准,地下室设计,防水等级,标 准,一级,不允许渗水，结构表面无湿渍,二级,不允许漏水，结构表面可有少量湿渍,工业与民用建筑：总湿渍面积不应大于总防水面积（包括顶板、墙面、地面）的,1/1000,；任意,100,防水面积上的湿渍不超过,1,处，单个湿渍的最大面积不大于,0.1,其他地下工程：总湿渍面积不应大于总防水面积的,6/1000,；任意,100,防水面积上的湿渍不超过,4,处，单个湿渍的最大面积不大于,0.2,三级,有少量漏水点，不得有线流和漏泥砂,任意,100,防水面积上的漏水点数不超过,7,处，单个漏水点的最大漏水量不大于,2.5L/d,，单个湿渍的最大的面积不大于,0.3,四级,有漏水点，不得有线流和漏泥砂,整个工程平均漏水量不大于,2L/,d,；任意,100,防水面积的平均漏水量不大于,4L/,d,1.5,、地下工程防水等级，应根据工程的重要性、地下室的使用要求,及其适用范围来确定。各等级的适用范围见表,1.5,。,表,1.5,各等级的适用范围,建筑部综合设计培训,地下室设计,防水等级,标 准,一级,人员长期停留的场所；因有少量湿渍会使物品变质、失效的贮物场所及严重影响设备正常运转和危及工程安全运营的部位；极重要战备工程,二级,人员经常活动的场所；在有少量湿渍的情况下不会使物品变质、失效的贮物场所及基本不影响设备正常运转和工程安全运营的部位；重要的战备工程,三级,人员临时活动的场所；一般战备工程,四级,对渗漏水无严格要求的工程,1.6,、根据所确定的防水等级，以用使用功能、结构形式、环境条件、,施工方法、材料性能等因素，按表,1.6-1,、表,1.6-2,选择防水设防要,求。当不同材性的防水材料同时使用时要注意其相容性。,1.7,、防水混凝土的设计,1,）、防水混凝土应通过调整配合比或掺加外加剂、掺和料配制,而成，属于刚性防水。防水混凝土具有较好的抗渗性能，,因此钢筋混凝土地下工程均应采用。,2,）、防水混凝土的设计抗渗等级应符合表,1.7,的规定。,建筑部综合设计培训,地下室设计,建筑部综合设计培训,地下室设计,工 程 部 位,主 体,施 工 缝,后 浇 带,变形缝、诱导缝,防 水,措 施,防水混凝土,防水砂浆,防水卷材,防水涂料,塑料防水板,金属板,遇水膨胀止水条,中埋式止水带,外贴式止水带,外抹防水砂浆,外涂防水涂料,膨胀混凝土,遇水膨胀止水条,外贴式止水带,防水嵌缝材料,中埋式止水带,外贴式止水带,可卸式止水带,防水嵌缝材料,外贴防水卷材,外涂防水涂料,遇水膨胀止水条,防水等级,一级,应选,应选,12,种,应选,2,种,应选,应选,2,种,应选,应选,2,种,二级,应选,应选,1,种,应选,12,种,应选,应选,12,种,应选,应选,12,和,三级,应选,宜选,1,种,宜选,12,种,应选,宜选,12,种,应选,宜选,12,种,四级,宜选,宜选,1,种,应选,宜选,1,种,应选,宜选,1,种,表,1.6-1,明挖法地下工程防水设防,建筑部综合设计培训,地下室设计,表,1.6-2,暗挖法地下工程防水设防,工程部位,主体,内衬砌施工缝,内衬砌变形缝、诱导缝,防水措施,复合式衬砌,离壁式衬砌、衬套,贴壁式衬砌,喷射混凝土,外贴式止水带,遇水膨胀止水条,防水嵌缝材料,中埋式止水带,外涂防止水带,中埋式止水带,外贴式止水带,可卸式止水带,防水嵌缝材料,遇水膨胀止水条,防水等级,一级,应选,1,种,应选,2,种,应选,应选,2,种,二级,应选,1,种,应选,12,种,应选,应选,12,种,三级,应选,1,种,宜选,12,种,应选,宜选,1,种,四级,应选,1,种,宜选,1,种,应选,宜选,1,种,建筑部综合设计培训,地下室设计,表,1.7,防水混凝土设计抗渗等级,工程埋置深度（,m),设计抗渗等级,10,S6,1020,S8,2030,S10,3040,S12,注：,1,、本表适用于,、,级围岩（土层及软弱围岩）。,2,、山岭隧道防水混凝土的抗渗等级可按铁道部门的有关规范执行。,3,）、防水混凝土的抗渗性能应符合以下规定：结构厚度不应小于,250mm,；裂,缝宽度不得大于,0.2mm,，并不得贯通；迎水面钢筋保护层厚度不应小于,50mm,。,4,）、防水混凝土所使用的水泥、砂、石、水及所掺加外加剂、掺和料应符合,国家有关标准规范的规定。,建筑部综合设计培训,地下室设计,1.8,、水泥砂浆防水层设计,1,）、水泥砂浆防水层包括普通水泥砂浆（小面积时）、聚合物水泥防水,砂浆、掺外加剂或掺和料防水砂浆等种类，属刚性防水。,2,）、水泥砂浆防水适用于主体结构刚度较大、建筑物变形小及面积较小,（不宜超过,300,）的工程。不适用于有侵蚀性、有剧烈震动的工程。,3,）、水泥砂浆防水层可用于结构主体的迎水面或背水面，宜采用多层抹,压法施工。,掺外加剂的三层做法可参照：,第一层：,1:1,水泥砂浆掺,3%,防水剂,5,厚；,第二层：,1:2,水泥砂浆掺,5%,防水剂,8,10,厚,;,第三层：,1:2.5,水泥砂浆掺,2.5%,防水剂,8,10,厚收光，三层总厚度不,小于,20mm,。,4,）、水泥砂浆防水层所用的水泥、砂、水及外加剂应符合国家有关标准,规范的要求。,建筑部综合设计培训,地下室设计,1.9,、卷材防水层设计,1,）、卷材防水层适用于受侵蚀性介质作用、受振动作用或结构会有微量,变形的地下工程，不宜用于地下水含矿物油或有机溶液处。有高聚,物改性沥青类防水卷材和合成高分子类防水卷材，属柔性防水。,2,）、卷材防水层应铺设在混凝土结构主体的迎水面上，并应铺设在结构,主体底板垫层至墙体顶端的基面上，在外围形成整体封闭的防水层。,3,）、卷材防水层宜双层使用。高聚物改性沥青防水卷材单层使用厚度不,应小于,4mm,，双层使用总厚度不应小于,6mm,；合成高分子防水卷材单,层使用厚度不应小于,1.5mm,，双层使用总厚度不应小于,2.4mm,。,4,）、卷材防水层所用材料的性能应符合有关规范的技术要求。,5,）、卷材防水层检查合格后应及时做保护层。顶板卷材防水层上的细石,混凝土保护层厚度不应小于,70mm,；防水层为单层卷材时，在防水层,与保护层之间设置隔离层，底板卷材防水层上的细石混凝土保护层,厚度不应小于,50mm,；侧墙卷材防水层宜采用软保护（如采用聚乙烯,泡沫板、聚苯板等）或铺抹,20mm,厚,1:3,水泥砂浆。,建筑部综合设计培训,地下室设计,1.10,、涂料防水层设计,1,）、涂料防水层包括无机防水涂料和有机防水涂料两类。无机防水涂,料主要是水泥类无机活性涂料，可选用水泥基防水涂料、水泥基,渗透结晶型涂料。有机涂料可选用反应型、水乳型、聚合物水泥,防水涂料。,2,）、结构主体的迎水面宜采用有机防水涂料做防水层或防水过渡层。,无机防水涂料宜用于背水面混凝土基层上做防水过渡层，一些粘,结性、抗渗性均较高的有机涂料也可用在主体结构的背水面。,3,）、水泥基渗透结晶型防水涂料的厚度不应小于,0.8mm,；水泥基防水涂,料的厚度宜为,1.5,2.0mm,；有机防水涂料的厚度宜为,1.2,2.0mm,。,4,）、有机防水涂料施工完后应及时做保护层，底板、顶板应采用,20mm,厚,1:2.5,水泥砂浆层和,40,50mm,厚的细石混凝土保护；侧墙背水面,应采用,20mm,厚,1:2.5,水泥砂浆；侧墙迎水面宜选用软保护层或,20mm,厚,1:2.5,水泥砂浆。,5,）、防水涂料的性能应满足有关规范的技术要求。,建筑部综合设计培训,地下室设计,1.11,、明挖法地下工程在防水层和保护层施工完毕检查合格后应及时回填。工,程周围,800mm,范围内的回填土宜采用,2:8,灰土、粘土或亚粘土，不得混入建筑,垃圾、有机杂物，也不得有冻土。回填土应分层夯实，人工夯实每层厚度不,大于,250mm,，机械夯实每层厚度不大于,300mm,。,1.12,、地下结构主体变形缝的防水设计。,1,）、变形缝应满足密封防水、适应变形、施工方便、检修容易等要求。,2,）、变形缝处混凝土结构的厚度不应小于,300mm,，当采用局部加厚方式时，,加厚的宽度为,700mm,。,3,）、用于沉降的变形缝其最大允许沉降差值不应大于,30mm,当计算沉降差,值大于,30mm,时，应在设计中采取措施，宜采用可卸式柔性止水带构造。,4,）、用于沉降的变形缝的宽度宜为,20,30mm,，用于伸缩的变形缝的宽度宜,小于此值。,建筑部综合设计培训,地下室设计,5,）、变形缝的防水措施可根据工程的防水等级、开挖方法按,1.6-1,和表,1.6-2,选用。变形缝的几种复合防水构造形式如图,3.1.12-1,、,3.1.12-2,、,3.1.12-3,。,建筑部综合设计培训,地下室设计,建筑部综合设计培训,地下室设计,6,）、环境温度高于,50C,处的变形缝，可采用,2mm,厚的紫铜片或,3mm,厚不,锈钢等金属止水带，见图,3.1.12-4,。,建筑部综合设计培训,地下室设计,1.13,、管（盒）穿墙的防水构造。,1,）、凡管（盒）穿墙均应在混凝土浇灌之前埋没；穿墙管与内墙角、凹,凸部位的距离应大于,250mm,。,2,）、结构变形或管道伸缩量较小时，穿墙管可采用主管直接埋入混凝土,内的固定式防水法，并应预留凹槽，槽内用嵌缝材料嵌填密实，防水,构造见图,3.1.13-1,、,3.1.13-2,。,建筑部综合设计培训,地下室设计,3,）、当结构变形、管道伸缩量较大或有更换要求时，应采用套管式防水,法，套管应加焊止水环，见图,3.1.13-3,。,4,）、当穿墙管线较多时，宜相对集中，采用穿墙盒方式。穿墙盒的封口,钢板与墙上的预埋角钢焊严，并从钢板上的预留浇注孔注入改性沥青,柔性密封材料或细石混凝土，见图,3.1.13-4,。,建筑部综合设计培训,地下室设计,1.14,、预留通道接头应采用复合防水构造形式，见图,3.1.14-1,、,3.1.14-2,、,3.1.14-3,。,建筑部综合设计培训,地下室设计,建筑部综合设计培训,地下室设计,1.15,、地下工程通向地面的各种孔口，如采光井、通风井等处应采取防止地面,水倒灌的措施。人员出入口高出室外地坪不应小于,500mm,；车道出入口应设,排水沟，并应设反坡，其高度宜为,150mm,。窗井的底部在最高地下水位以上,时，窗井的底板和墙应做防水处理并宜与主体结构断开，见图,3.1.15-1,。窗,井或窗井的一部分在地下水位以下时，窗井应与主体结构连成整体并在窗井,内设集水井，见图,3.1.15-2,。窗井内的底板应比窗下缘低,300mm,，窗台下部,墙体和底板应做防水层。窗井墙高出室外地坪不得小于,500mm,。,建筑部综合设计培训,地下室设计,1.16,、设在地下室底板上的坑、池，其局部底板相应降低,并应使防水层保持连续完整，见图,3.1.16,。,建筑部综合设计培训,地下室设计,二、地下室防火,2.1,、民用建筑附建式或单独建造的地下室、半地下室的防火设计应符合,相关防火规范的要求。,2.2,、地下室、半地下室的耐火等级，多层建筑附设的应不低于二级，高,层建筑附设的应为一级。地下汽车库的耐火等级应为一级。,2.3,、地下室、半地下室每个防火分区的允许最大面积为,500,。设有自,动灭火系统的防火分区允许最大面积可增加,1.00,倍；当局部设有自动,灭火系统时，增加面积可按该局部面积的,1.00,倍计算。,2.4,、歌舞厅、卡拉,OK,厅（含具有卡拉,OK,功能的餐厅）、夜总会、录像,厅、放映厅、桑拿浴室（除洗浴部分外）、游艺厅（含电子游艺厅）、,网吧等歌舞娱乐放映游艺场所，不应设置在地下二层及二层以下。当,布置在地下一层时，其室内地坪与室外出入口地坪的高差不应大于,10m,；,一个厅、室的建筑面积不应大于,200,；应设置防排烟设施。当设于高,层建筑内时，一个厅、室的建筑面积小于,50,可设置一个出口。并应,设置火灾自动报警系统和自动喷水灭火系统。,建筑部综合设计培训,地下室设计,2.5,、地下商店应符合下列要求：,1,）、营业厅不宜设在地下三层及三层以下；,2,）、不应经营和储存火灾危险性为甲、乙类储存物品属性的商品；,3,）、应设火灾自动报警系统和自动喷淋灭火系统；,4,）、当商店总建筑面积大于,20000,时，应采用防火墙分隔，且防,火墙上不得开设门窗洞口；,5,）、多层建筑地下商店的营业厅每个防火分区的最大允许建筑面,积可增加到,2000,；,6,）、应设防烟、排烟设施。,建筑部综合设计培训,地下室设计,2.6,、地下汽车库每个防火分区最大允许建筑面积为,2000,，当库内设有自动,灭火系统时，最大允许建筑面积可增加一倍。,2.7,、地下室、半地下室每个防火分区的安全出口数目不应少于两个，当有两,个或两个以上防火分区，且相邻防火分区之间的防火墙上设有防火门时，,每个防火分区可分别设一个直通室外的安全出口。,2.8,、多层建筑附设的或独立的地下室、半地下室、人数不超过,30,人且面积,不超过,500,时，可采用垂直金属梯作为第二安全出口。人数不超过,10,人,且面积不超过,50,时可设一个安全出口。,2.9,、地下停车库每个防火分区的人员安全出口不应少于两个，但同一时间的,人不超过,25,人或停车库为,类汽车库时可设一个安全出口。,2.10,、地下停车库的汽车疏散出口不应少于两个，但停车数量在,100,辆以下，且,设有自动喷淋灭火系统时，可设一个双车道的出口。当设有多层停车库时，,该层停车数少于,50,辆的最下一层车库通往上一层的车道可设为单车道。汽车,疏散数量累积少于,100,辆车道可设为一个双车道。,建筑部综合设计培训,地下室设计,2.11,、地下室、半地下室的楼梯间不应与地上层共用，当必须共用时，应在首层,与地下室或半地下室的出入口处，设置耐火极限不低于,2.0h,的隔墙和乙级防,火门隔开，并应有明显标志。,2.12,、高层民用建筑附设的地下室、半地下室内，存放可燃物平均重量超过,30kg/,的房间隔墙，其耐火极限不应低于,2.00h,，房间的门应采用甲级防火,门。面积不超过,50,，且经常停留人数不超过,15,人的房间，可设一个门。设,于地下室、半地下室内的柴油发电机房应采用耐火极限不低于,2.00h,的隔墙,和,1.50h,的楼板与其他部位隔开，并应设置火灾自动报警系统和自动灭火系,统以及甲级防火门。设于地下室、半地下室的消防控制室应采用耐火极限不,低于,2.00h,的隔墙和,1.50h,的楼板与其他部位隔开，并应设直通室外的安全出,口。,人员密集的厅、室疏散出口总宽度，应按其通过人数每,100,人不小于,1.00m,计算。,2.13,、地下汽车库的楼梯间、前室的门应采用乙级防火门。汽车坡道两侧应用防,火墙与停车区隔开，坡道的出入口应采用水幕、防火卷帘或设置甲级防火门,等措施与停车区隔开。当汽车库和汽车坡道上均设自动灭火系统时，可不受,此限。,建筑部综合设计培训,地下室设计,2.14,、高层建筑内房间总面积超过,200,或一个房间面积超过,50,，且经常有,人停留或可燃物较多的地下室应设置机械排烟设施。,2.15,、地下民用建筑内部各部位装修材料的燃料性能等级，不应低于表,12.1.2-4,规定。,2.16,、地下民用建筑的疏散走道和安全出口的门厅，其顶棚、墙面和地面的,装修材料应采用,A,级装修材料。设于地下民用建筑内的歌舞娱乐放映游艺,场所，其室内装修的顶棚、墙面材料应采用,A,级装修材料，其他部位应采,用不低于,B,1,级的装修材料。地下商场、地下展览厅的售货柜台、固定货,架、展览台等，应采用,A,级装修材料。,2.17,、除上述对地下室、半地下室防火设计的特殊要求外，其他的防火设计,要求同地面建筑，应遵照各有关的防火规范的相关条款执行。,
