矿井工业广场平面设计.ppt

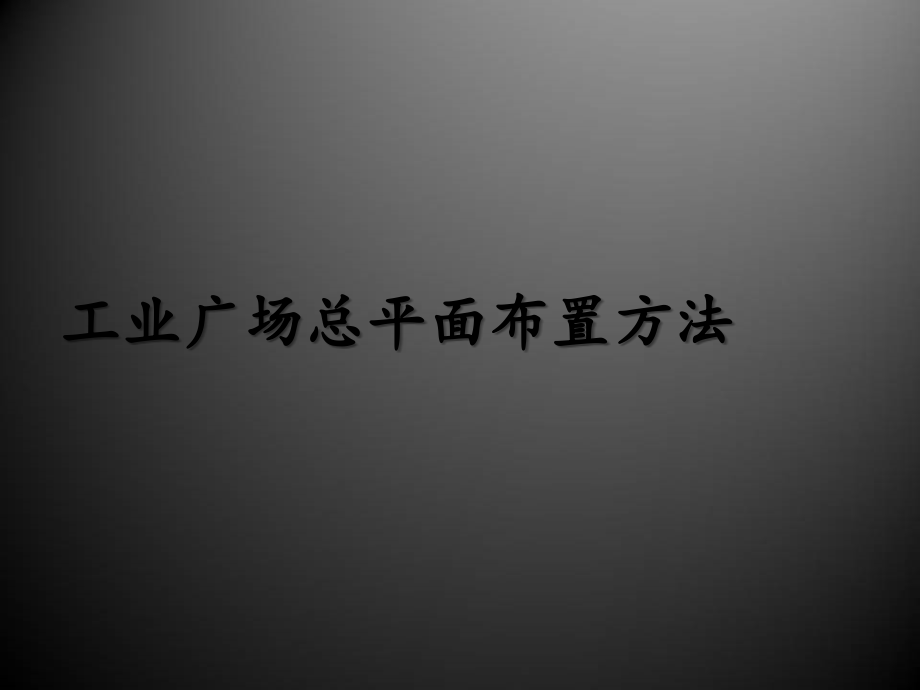

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,工业广场总平面布置方法,（,1,）根据生产工艺和使用要求，密切结合工业场地的自然条件和场内外条件，合理处理厂区和场外关系，因地制宜的布置建构筑物及各种设施，需要时并留有发展余地，力求总平面布置紧凑合理。,（,2,）正确选择场内外运输条件。,（,3,）经济合理选择竖向布置形式和平整方,（,4,）合理布置管线。,（,5,）选择好排水方式。,（,6,）合理布置污染源，搞好环境保护。,（,7,）在不良工程地质或洪涝地区要采取可靠措施，保证场区安全。,（,8,）协调工艺系统、铁路运输、管线综合等与总平面图的关系。,（,9,）搞好场前区或场区建筑群体的相互协调与艺术处理。,工业广场平面布置的内容及分类,(1,）生产区,中央或中央稍偏一侧，尽可能减少生产环节。,储装运系统应有利于对外运输。,在山区应充分利用地形，尽量为煤流创造重力运输的条件。,对污染较严重的环节要注意其对环境的污染。,工艺流程有密切关系的生产环节或设施，应靠近布置，缩短运输距离。,矿井有洗煤厂时，应把洗煤厂作为主要生产环节考虑。,工业广场平面布置的内容及分类,（,2,）辅助生产区,临近主要生产区。,与副井联系紧密的设施，应尽可能靠近副井。,动力设施应靠近符合中心。,易燃及危险品仓库应布置在场区边缘地带。,产生污染的建筑物应根据场区全年风向频率，布置在场区污染最小的地点。,工业广场平面布置的内容及分类,（,3,）生活区,与人流路线相结合,对内外联系方便,具有相对独立性,远离各种污染源,工业广场平面布置的内容及分类,（,1,）统筹兼顾，综合考虑。,（,2,）因地制宜。,（,3,）近期建设与远期发展相协调。,（,4,）充分利用地形，节约用地。,（,5,）紧凑合理，人流货流通畅短捷，减少交叉。,（,6,）合理利用原有建构筑物及设施。,（,7,）供电、供水、供热的建构筑物应接近负荷中心 或靠近主要负荷。,（,8,）施工方便和减少临建工程量。,（,9,）遵守有关技术规定、规程、规范要求。,布置的原则,（,1,）建、构筑物的工艺性质、功能和对外联系要求。,（,2,）风向、日照、地形、地质和水文等自然条件。,（,3,）井下开拓、井筒位置和主、副井相对位置。,（,4,）地面生产系统和对外运输。,（,5,）居住区位置和场内、外主要干道的位置。,（,6,）车流、人流、货流的途径路线。,（,7,）环保、卫生、安全防护的要求。,布置主要考虑因素,修改总平面图中的错误之处，并详细分析错误原因。,
