TDSCDMA无线网络勘察PPT课件.ppt

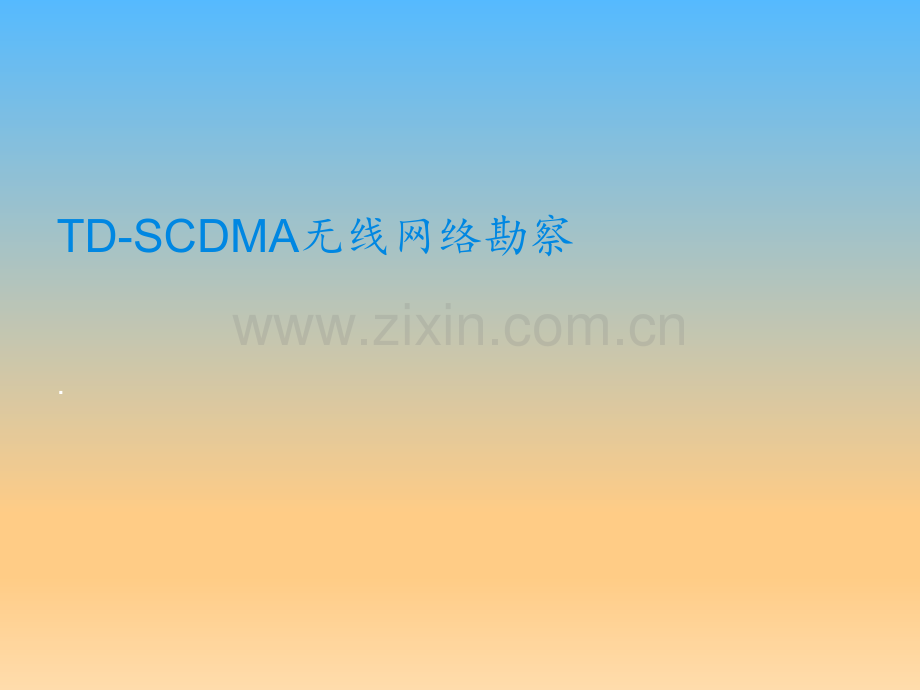

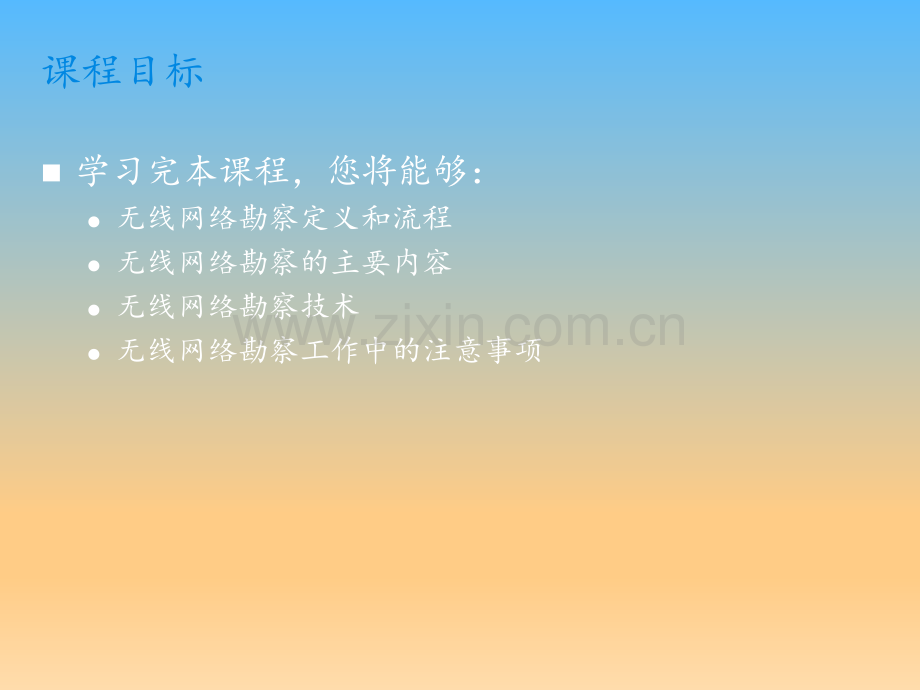

TD-SCDMA无线网络勘察.课程目标n学习完本课程，您将能够：l无线网络勘察定义和流程l无线网络勘察的主要内容l无线网络勘察技术l无线网络勘察工作中的注意事项课程内容n无线网络勘察定义和流程n无线网络勘察的主要内容n无线网络勘察技术n无线网络勘察工作中的注意事项站点勘察在网规流程中的位置调查分析勘察网络规划需求分析无线网规站点勘测无线网络详细设计传播模型测试传播模型校正输出规划报告网络规划站点筛选网络规模估算网络预规划设计仿真验证验证系统符合客户要求仿真站点勘察无线网络勘察定义n无线网络勘察是对实际的无线传播环境进行实地勘测和观察，并进行相应数据采集、记录和确认工作。n无线网络勘察主要目的是为了获得无线传播环境情况、天线安装环境情况、以及其它共站系统情况，以提供给网络规划工程师相应信息无线网络勘察流程n无线网络勘察的过程分为：l勘察准备阶段l勘察实施阶段l勘察总结交流阶段勘察准备n信息准备：合同、服务区域范围划定、可选站点信息表、地图等；n人员准备：勘察工程师、设计工程师、规划工程师、运维工程师等；n工具仪表：GPS、罗盘、测距仪、数码相机、望远镜、勘察信息采集表、地图等。勘察实施n勘察人员获取相关的勘察资源后，按照勘察计划和勘察路线实施无线网络勘察，勘察过程中需要按照要求详细记录和确认有关数据：l站点基本信息：经纬度、楼高（塔高等）l无线传播环境数据l天线安装位置初步位置数据；l预规划信息；l其它数据：比如，对由于某种原因造成的个别基站勘察中止做出记录（注明原因、可能的解决办法备选站点和照片）；勘察总结n由于无线勘察数据量较大以及部分信息的不确定性的特点决定了勘察总结应分两个部分：l信息整理n阶段整理：阶段整理便于发现问题的及时处理；n汇总：汇总所有勘察信息便于提供给网络详细规划和工程实施准确的依据。l交流确认n阶段性交流确认n最终的交流确认课程内容n无线网络勘察定义和流程n无线网络勘察的主要内容n无线网络勘察技术n无线网络勘察工作中的注意事项无线网络勘察的主要内容n站点基本信息勘察n共站系统勘察n周围无线环境勘察n天面情况环境n扇区工程参数站点基本信息勘察n站点类型：一般机关楼 、安全部门办公楼 、居民楼 、教学楼 、商务楼、宾馆等 n基站所处位置：平地、半山腰、山顶、小山包上、谷底、斜坡上部、斜坡下部等n 其它信息：经纬度、楼层数、层高等等共站系统勘察n共站系统类型：GSM900/1800、PCS、CDMA、微波等n共站系统天线情况：型号、安装位置、方位角等周围无线环境勘察n覆盖区域的总体环境特征描述（基本地形地物描述）；n覆盖区内建筑物信息：分布、楼层数、类型等。n障碍物描述，比如：山体、高楼、树林等，包括：位置信息、障碍物特征、高度、阻挡范围等，包括高度和阻挡宽度信息等。天面勘察n天线预安装位置选择n天线建议挂高、方位角（尽可能满足网络拓扑结构设计要求）的确定n天线增高方式：楼顶抱杆（4米/6米/9米）、自立增高架、楼顶塔、自立塔等n天线隔离度满足要求性勘察扇区工程参数n勘察的站点工程参数：l基站名称（地名+楼宇名）：市区中地名采用街道名称，村、乡镇中采用村、乡镇名称命名l经度，纬度：用GPS测得l天面高度：指架设天线的天面到地面的相对高度，使用测距仪或高度计测得l海拔高度：使用GPS记录基站站址的海拔高度，即绝对高度 l天线挂高：天线距离天面的垂直高度l站型：全向站或定向站课程内容n无线网络勘察定义和流程n无线网络勘察的主要内容n无线网络勘察技术n无线网络勘察工作中的注意事项TD-SCDMA无线网络勘察技术内容n无线传播环境分类n站点选择原则和注意事项n天线选择和安装要求地形分布n密集城区地形分布n一般城区地形分布n郊区地形分布n农村地区TD-SCDMA无线网络勘察技术内容n无线传播环境分类n站点选择原则和注意事项n天线选择和安装要求站点选择原则n总的原则是建站的意图是覆盖，而不是基站能否安装n满足无线网络拓扑结构设计要求l尽量满足蜂窝网孔规定的理想位置，一般城区其偏差应该尽量在基站覆盖半径1/4左右变化，密集城区尽量在基站覆盖半径1/8左右变化，便于以后小区分裂和网络发展。n保证覆盖和容量（点、线、面结合）n按照基站周围环境筛选（相对高度）n按照基站无线环境筛选l避免强干扰源附近l异系统共址保证足够的隔离度n按照基站现有资源筛选站址选择注意事项（一）n站点周围不能有遮挡l一般要求站点周围100米以内不能有超出本楼5米以上的楼，站点天线安装位置与阻挡障碍物两侧连线的夹角不能大于20度。l智能天线的特殊要求：智能天线周围4050m不能有明显反射物（如玻璃墙、大幅岩石、广告牌等）。RFD站址选择注意事项（二）n避免在大功率无线电发射台、雷达站、军事区域、机场或其它强干扰源附近设站。n避免在高山上设站。在城区设高站干扰范围大，影响频率复用。在郊区或农村设高站往往对处于小盆地的乡镇覆盖不好；n避免在树林中设站。如要设站，应保证天线高于树顶；n保证必要的建站条件，对于市区站点要求：楼内有可用的市电及防雷接地系统，楼面负荷满足工艺要求，楼顶有安装天线的场地；对于郊区和农村站点要求：市电可靠、环境安全、交通方便、便于架设铁塔等基建设施。站址选择注意事项（三）n避免天线主瓣正对着街道走向。n避免天线主瓣与楼群走向一致，至少有30左右的夹角。n扇区方向不要对着水面（湖泊，河流）。n同一个基站的几个扇区的天线高度差别不能太大。n不要在孤立的高楼上加站（限密集城区和一般城区）站址选择注意事项（四）n宏蜂窝(R=13km)基站宜选高于建筑物平均高度但低于最高建筑物的楼宇，具体高度需要和覆盖距离和环境确定n微蜂窝基站则选低于建筑物平均高度且四周建筑物屏蔽较好的楼宇n在市区楼群中选址时，应避免天线指向附近的高大建筑物或即将建设的高大建筑物n在勘测郊区或乡镇站点时，需要对站址周围是否有受到遮挡的大话务量地区进行调查核实n要尽量让天线的安装位置靠近天面的边缘，避免“灯下黑”。n全向天线要安装在制高点，避雷针要距天线至少1.5米。n要保证城区天线挂高不要有太大的起伏。n扇区天线发现方向按照规划法线方向设置时，要预留30度左右的调整余度。TD-SCDMA无线网络勘察技术内容n无线传播环境分类n站点选择原则和注意事项n天线选择和安装要求智能天线性能参数n天线增益：l圆阵天线单元增益一般在811dBi；l线阵天线的单元增益在1315dBi；l下倾角：l圆阵/线阵列智能天线可以进行电子下倾，但电子下倾度不是任意可调，目前一般是厂家预置，下倾角度在08之间；l线阵列智能天线都可以进行机械下倾。l公共信道波束一般为65度、120度和360度智能天线性能参数-尺寸n线阵:lMB3G-PSA8-15-I 1240mm(高)680mm(宽)100mm(厚)lMB3G-PSA8-15 1200mm(高)640mm(宽)50 mm(厚)lHTZN18/2012015 1208mm(高)651mm(宽)80mm(厚)lAPT020-10512-0N 1400mm(高)680mm(宽)80 mm(厚)天线选型要求n密集城区和一般城区一般选择公共信道3dB波束宽度为65度的定向天线，郊区和农村根据情况选择n全向天线建议使用在山区中个别相对孤立的地方天线安装位置要求n高度：和周围环境的建筑物平均高度相比，密集城区高出5到10米，一般城区高出8到15米，郊区一般高出15到30米左右，农村或山区一般为25到60米左右n架设天线的楼面宽度尽量小，减小天线和楼面形成的阴影。一般要求阴影角45。n对于线阵，若3扇区绕铁架定向安装，至少需要保证阵与阵之间间距2m。n同一站点3个扇区天线安装高度尽可能保持一致n注意天面上的可施工性n线阵天线的安装，一定要注意其安装位置。一定要方位角可调整，建议其能够左右各可以转动60度左右，至少要保证左右30度可调。天线异系统安装隔离度要求nTD和GSM共站时，采用天线垂直隔离,约需1米,水平并列隔离距离为2米nTD和PCS共站时，采用天线垂直隔离,约需3米,水平并列隔离距离为5米TD天线PCS天线TD天线PCS天线GPS天线安装要求nGPS天线和其它系统之间至少需要保留2米。nGPS天线90度夹角内不要有阻挡物。nGPS天线安装在塔体一侧时，需要安装在塔体南侧。课程内容n无线网络勘察定义和流程n无线网络勘察的主要内容n无线网络勘察技术n无线网络勘察工作中的注意事项无线网络勘察中的注意事项（1）n相机、测距仪和GPS用完后关断电源并放回包装盒内，不要放在阳光下曝晒n采用指南针测方位角的方法l误差应控制在510度内l测试时远离金属体无线网络勘察中的注意事项（2）n在画楼顶平台的平面图时，对于楼顶不影响天线覆盖的塔楼或水箱等的尺寸和位置目测即可；n对于不能用测距仪测出的楼顶长度、宽度等信息，可以采用其他办法，甚至包括步量等；n在楼顶平面图上要标出建议的抱杆安装位置（要具体，要通过数据标示位置，以便工程施工人员能据此图将抱杆安装到正确的位置）；无线网络勘察中的注意事项（3）n每45度拍一张照片，此处应注意两点，一个是必须用指北针确定方向后再拍照；再就是拍照时必须站到楼顶边缘处，以便拍到整个覆盖区的情况；n天面照片尽可能多的反映楼顶平台的综合信息，一张不够的话可用两张解决；n楼顶有铁塔的，有必要照出铁塔及报杆情况；n对已存在的站点进行勘察时，有必要测量已安装天线的方位角，若认为原天线朝向不合理，可给出建议方位角，并简述理由。无线网络勘察中的注意事项（4）n为减少经纬度测量误差，一般在楼顶平台或靠近铁塔角处测量经纬度。n若楼高可用测距仪测量，则以测距仪为准，但需要进行目测或经验验证；n不能采用测距仪测量楼高的，可使用楼层数和层高相乘的方式n如有高精度海拔仪，可以依靠楼顶海拔和地面海拔之差得到，GPS提供的海拔数据误差较大，不可作为天线挂高的数据采集方式。无线网络勘察中的注意事项（5）n扇区序号一般按照以正北（或者磁北，）计为零度。顺时针方向旋转依次定义为扇区1、扇区2和扇区3。n如覆盖区域无特殊情况，则方位角规划一般遵从0/120/240的原则，或在此方向上左右调整，调整幅度在30度内。n在勘察时，按照勘察表格顺序，填写并测量；n整理数据时，合理布局版面，应注意版面整齐，美观、紧凑。
