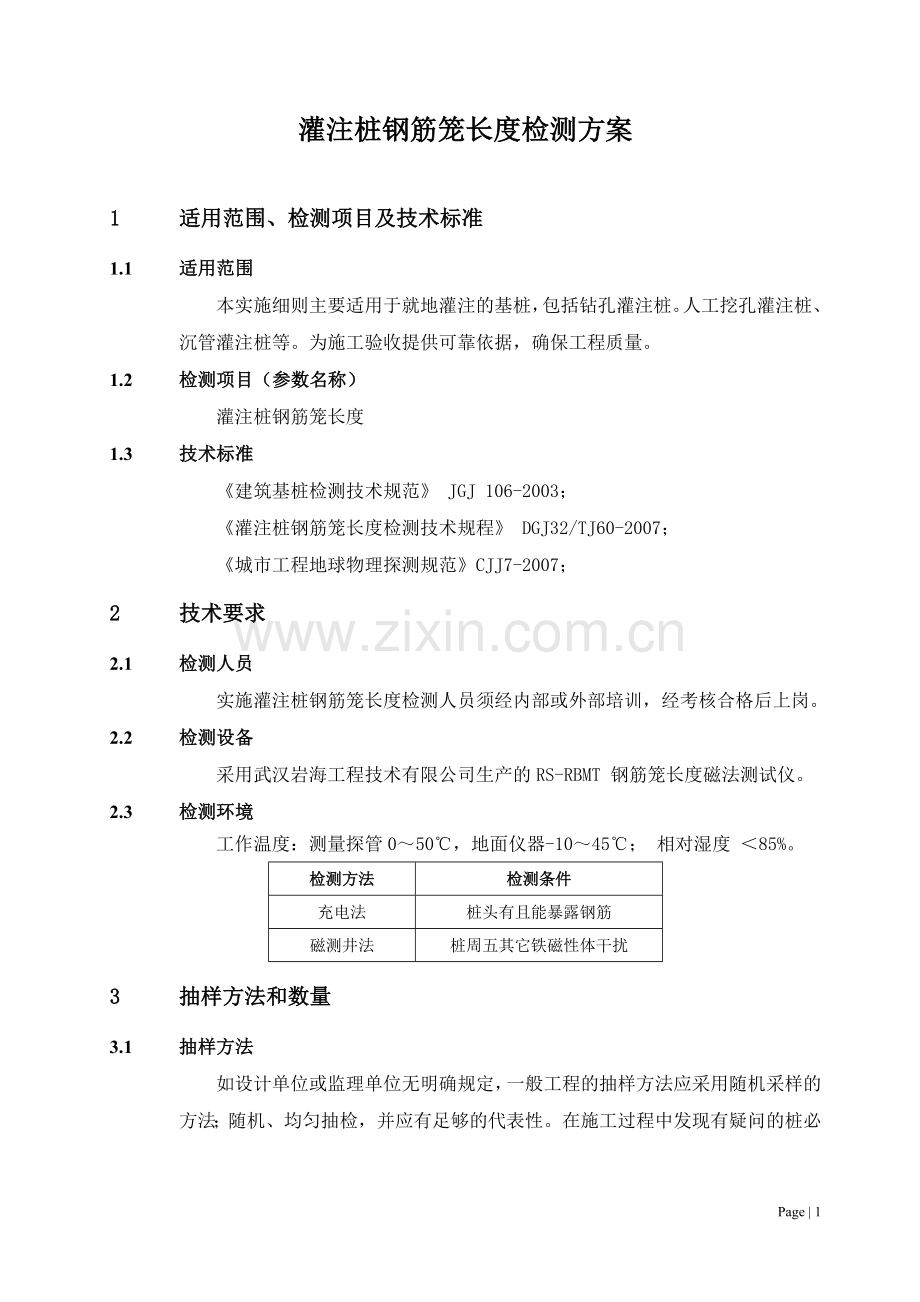

灌注桩钢筋笼长度检测方案

1 适用范围、检测项目及技术标准
1.1 适用范围
本实施细则主要适用于就地灌注的基桩，包括钻孔灌注桩。人工挖孔灌注桩、沉管灌注桩等。为施工验收提供可靠依据，确保工程质量。
1.2 检测项目（参数名称）
灌注桩钢筋笼长度
1.3 技术标准
《建筑基桩检测技术规范》 JGJ 106-2003；
《灌注桩钢筋笼长度检测技术规程》 DGJ32/TJ60-2007；
《城市工程地球物理探测规范》CJJ7-2007；
2 技术要求
2.1 检测人员
实施灌注桩钢筋笼长度检测人员须经内部或外部培训，经考核合格后上岗。
2.2 检测设备
采用武汉岩海工程技术有限公司生产的RS-RBMT 钢筋笼长度磁法测试仪。
2.3 检测环境
工作温度：测量探管0～50℃，地面仪器-10～45℃； 相对湿度 ＜85%。
检测方法
检测条件
充电法
桩头有且能暴露钢筋
磁测井法
桩周五其它铁磁性体干扰
3 抽样方法和数量
3.1 抽样方法
如设计单位或监理单位无明确规定，一般工程的抽样方法应采用随机采样的方法；随机、均匀抽检，并应有足够的代表性。在施工过程中发现有疑问的桩必须进行检测，但其数量不应计入随机抽测的比例内。
3.2 抽样数量
检测数量不宜少于总桩数的1%，且不因少于3根；当工程桩总数少于50根以内时，不应少于2根。
4 检测步骤
4.1 测前准备
钻孔布置：钻孔宜设置在距灌注桩外侧边缘不大于0.5m的土中，且钻孔中心线应平行于桩身中心线，即孔桩距沿桩的纵向保持不变；钻孔也可设置在灌注桩中心线的混凝土中，且钻孔中心线应平行于桩身中心线。钻孔内径宜为60-90mm，钻孔深度宜大于钢筋笼底设计深度3m。当钻孔周围存在软弱土层是，为防止塌孔埋管，宜在钻孔中设置PVC管，PVC管内径宜大于60mm。检查钻孔或PVC管的畅通情况，井下探管应能在全程范围内升降畅通。
连接钢筋笼长度磁法测试仪主机、记数电缆，探头，用三脚架架好记数滑轮。
4.2 钢筋笼长度检测
4.2.1 按下仪器电源开关，进入系统后自动加载采集软件。测试前新建一个工程文件，利用按钮选择功能进入参数设置界面点击相应的按钮，使用模拟键盘分别设置工地名，桩号，起点深度以及 记录步距（建议使用 25 cm），其它参数为默认设置。连接传感器，点击确定进入采集界面，显示当前读数（如下图）。
Z:磁场垂直分量 H:磁场水平分量 T:总磁通量 D:深度
4.2.2 将探管放入测试孔中，以10～50cm的采样间距从下往上或从上往下进行垂直（Z）分量磁场强度的测量。记录并绘制深度-垂直分量（H-Z）曲线，有条件时宜实时记录和显示深度-垂直分量（H-Z）曲线。采集过程中，拉线速度不宜过快，当屏幕左小角显示的拉线速度显示为红色时，应适当减慢速度；当发现钢筋笼长度和设计长度不符时，应进行复测，进一步确定钢筋笼低端位置。
4.2.3 单击曲线不同位置可以查看相应测点数据，点击屏幕显示区右下角可以隐藏/显示主菜单，当测试完成后保存文件，用U盘拷贝并做好数据保存。
4.2.4 关闭微机检测仪电源。冲洗干净探头和电缆后，取出探头，卸下并收好记数电缆，拆下记数滑轮。
5 数据处理
依据磁性体磁场的数学理论对测得的钢筋笼异常的测点进行形态分析，从而判定钢筋笼长度。建筑用基桩一般都是成孔浇筑在岩土层中，岩土层一般是无磁性或弱碱性物质组成，可以认为背景场值是一常理。钢筋笼是铁磁性物质，在地磁场中磁化而产生磁异常，实测磁场强度有一定的变化幅度可以认为有钢筋笼存在。钢筋笼底部是铁磁性物质（钢筋笼）和无磁性物质（混凝土，岩土层）的界面。在界面上实测磁场强度会有较大的变化，超过界面向下逐渐变为稳定的背景场。
6 结果分析
根据实测垂直（Z）分量曲线下端平坦的Z值结合当地地磁图判断测区垂直（Z）分量背景的Z0。当垂直（Z）分量明星低于或高于背景值Z0时，可判定有钢筋笼存在。
钢筋笼底端位置的判定方法：根据深度-垂直分量（H-Z）曲线确定：取深度-垂直分量（H-Z）曲线下部小于背景场转成大于背景场的拐点对应的深度位置。
7 按标准格式出具检测报告
报告上应有检测人员、审核人、批准人签字，并盖资质章。
8 异常情况的处理
8.1 当孔内有障碍物导致探头不能下放到孔底进行正常测试时，应通知施工单位进行通管，通管完毕后再进行测试。
8.2 当孔内有障碍物导致测量数据出现异常时，应通知施工单位查明原因，必要时进行重测。
8.3 当检测仪器设备发生意外故障时，应停止测试，查明故障原因，待修复后重新测试， 或换用同类仪器进行测试。
9 记录及报告
检测记录必须真实详细，不得任意改动，改动处画双横线，并由改动人签字，将改动后的内容写在改动处上面的空白处。检测人、审核人签名需手写，不许用盖章。记录不得用铅笔和红色笔迹。报告必须经技术负责人或其委托人员签字，方可加盖检测报告章。

通标标准技术服务（上海）有限公司
2015/11/21
