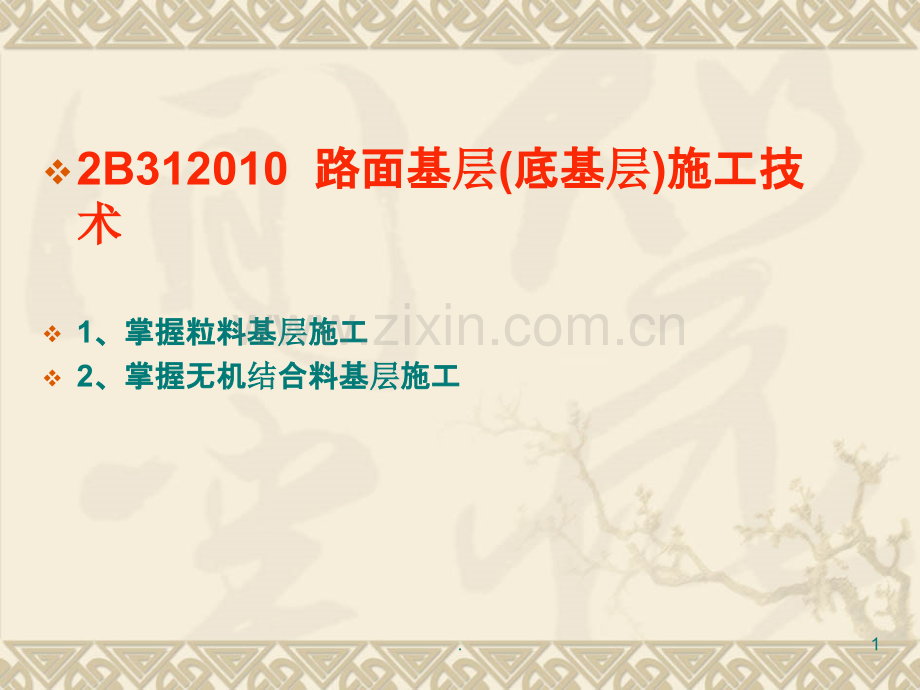

1、v2B312010 路面基路面基层层(底基底基层层)施工技施工技术术v1、掌握粒料基、掌握粒料基层层施工施工v2、掌握无机、掌握无机结结合料基合料基层层施工施工1.2B312011 掌握粒料基掌握粒料基层层(底基底基层层)施工施工2.v一、粒料基一、粒料基层层(底基(底基层层)包括内容及适用范)包括内容及适用范围围v(一一)粒料粒料类类包括内容包括内容v1嵌嵌锁锁型型包括包括泥泥结结碎石、泥灰碎石、泥灰结结碎石、填隙碎石碎石、填隙碎石等。等。v2级级配型配型包括包括级级配碎石、配碎石、级级配配砾砾石石、符合、符合级级配的天然配的天然砂砂砾砾、部分、部分砾砾石石经轧经轧制制掺掺配而成的配而成的级
2、级配配砾砾、碎石等。、碎石等。v(二二)粒料粒料类类适用范适用范围围v1填隙碎石可用于填隙碎石可用于各等各等级级公路的底基公路的底基层层和和二二级级以下公路的以下公路的基基层层v2级级配碎石可用于配碎石可用于各各级级公路的基公路的基层层和底基和底基层层。v3.级级配配砾砾石、石、级级配碎配碎砾砾石以及天然砂石以及天然砂砾砾,可适用于,可适用于轻轻交通的交通的二二级级和二和二级级以下公路的基以下公路的基层层以及以及各各级级公路的底基公路的底基层层。v(所有都可以做底基所有都可以做底基层层;v级级配碎石可做高、一、二、三、四配碎石可做高、一、二、三、四级级公路基公路基层层;v填隙碎石和填隙碎石和级
3、级配配砾砾石可做二石可做二级级以下公路基以下公路基层层)3.v二、二、对对原材料的技原材料的技术术要求要求v1.填隙碎石的填隙碎石的单层铺单层铺筑厚度宜筑厚度宜为为1012cm,最大粒径宜,最大粒径宜为为厚厚度的度的0.50.7倍。倍。v2.级级配碎石宜用几种粒径不同的碎石和石屑配碎石宜用几种粒径不同的碎石和石屑掺掺配拌制而成配拌制而成,且且级级配配应应接近接近圆圆滑曲滑曲线线(密密实实度才能达到最高度才能达到最高)。v3.级级配配砾砾石或天然砂石或天然砂砾砾用做基用做基层层或底基或底基层层,且,且级级配宜接近配宜接近圆圆滑曲滑曲线线。4.v三、填隙碎石施工三、填隙碎石施工(08年考点)(年考
4、点)(09年考点)年考点)v1.备备料。根据基料。根据基层层的的宽宽度、厚度及松度、厚度及松铺铺系数系数,计计算粗碎石用算粗碎石用量。填隙料用量量。填隙料用量约为约为粗碎石用量的粗碎石用量的3040。v2运运输输粗碎石:粗碎石:由由远远到近到近将粗碎石按将粗碎石按规规范范计计算的距离卸置算的距离卸置于下承于下承层层上。卸料距离上。卸料距离应严应严格掌握。格掌握。v3摊铺摊铺:用:用平地机平地机或其他合适的机具将粗碎石均匀地或其他合适的机具将粗碎石均匀地摊铺摊铺在在预预定的定的宽宽度上,表面度上,表面应应力求平整,并有力求平整,并有规规定的路拱。定的路拱。应应同同时摊铺时摊铺路肩用料路肩用料。v
5、4撒撒铺铺填隙料和碾填隙料和碾压压。5.v(1)干法施工干法施工v1)初初压压:8t两两轮压轮压路机路机(09考点)考点)v2)撒撒铺铺填隙料:填隙料:松松铺铺厚度厚度约约2.5-3.0cmv3)碾碾压压:用:用振振动压动压路机慢速碾路机慢速碾压压,将全部填隙料振入粗碎石,将全部填隙料振入粗碎石间间的孔隙中。的孔隙中。v4)再次撒布填隙料:再次撒布填隙料:松松铺铺厚度厚度约约2.0-2.5cmv5)再次碾再次碾压压:用振:用振动压动压路机按前述路机按前述进进行碾行碾压压。v6)再次碾再次碾压压后,后,表面必表面必须须能看得能看得见见粗碎石粗碎石。如填隙碎石。如填隙碎石层层上上为为薄薄沥沥青面青
6、面层层,应应使粗碎石的使粗碎石的棱角外露棱角外露35mm。v7)当需当需分分层铺层铺筑筑时时,应应将已将已压压成的填隙碎石成的填隙碎石层层表面粗碎石表面粗碎石外外露露约约510mm,然后在上,然后在上摊铺摊铺第二第二层层粗碎石。粗碎石。v8)填隙碎石表面孔隙全部填填隙碎石表面孔隙全部填满满后,用后,用1215t三三轮压轮压路机路机再碾再碾压压12遍遍。在碾。在碾压过压过程中,不程中,不应应有任何蠕有任何蠕动现动现象。在碾象。在碾压压之之前,宜在表面先洒少量水。前,宜在表面先洒少量水。6.v(2)湿法施工湿法施工v5)当需分当需分层铺层铺筑筑时时,应应待待结结构构层变层变干后,将已干后,将已压压
7、成的填隙碎成的填隙碎石石层层表面的填隙料表面的填隙料扫扫除一些,使表面粗碎石外露除一些,使表面粗碎石外露510mm,然后在上然后在上摊铺摊铺第二第二层层粗碎石。粗碎石。7.v四、四、级级配碎石路拌法施工配碎石路拌法施工v1.未未筛筛分碎石的含水量分碎石的含水量较较最佳含水量宜大最佳含水量宜大1左右左右。未。未筛筛分分碎石和石屑可按碎石和石屑可按预预定比例在料定比例在料场场混合,同混合,同时时洒水加湿,使混洒水加湿,使混合料的含水量超合料的含水量超过过最佳含水量最佳含水量约约l。v2.在同一料在同一料场场供料的路段内,宜供料的路段内,宜由由远远到近到近卸置集料。未卸置集料。未筛筛分分碎石和石屑分
8、碎石和石屑分别别运送运送时时,应应先运送碎石。先运送碎石。v4.用用平地机平地机或其他合适的机具将料均匀地或其他合适的机具将料均匀地摊铺摊铺在在预预定的定的宽宽度度上上,表面,表面应应力求平整,并具有力求平整,并具有规规定的路拱。定的路拱。应应同同时摊铺时摊铺路肩路肩用料用料。v5.对对于于二二级级及二及二级级以上公路以上公路,应应采用采用稳稳定土拌和机定土拌和机拌合拌合级级配配碎石。碎石。对对于二于二级级以下的公路,在无以下的公路,在无稳稳定土拌和机的情况下,定土拌和机的情况下,可采用可采用平地机平地机或或多多铧铧犁犁与缺口与缺口圆盘圆盘耙相配合耙相配合进进行拌合。行拌合。v 用用稳稳定土拌
9、和机定土拌和机应应拌合拌合两遍以上两遍以上。拌合深度。拌合深度应应直到直到级级配配碎石碎石层层底。底。在在进进行最后一遍拌合之前,必要行最后一遍拌合之前,必要时时先用多先用多铧铧犁犁紧紧贴贴底面翻拌一遍底面翻拌一遍。8.v6.整形后,当混合料的整形后,当混合料的含水量等于或略大于最佳含水量含水量等于或略大于最佳含水量时时,立即用立即用12t以上三以上三轮压轮压路机、振路机、振动压动压路机或路机或轮轮胎胎压压路机路机进进行行碾碾压压。直。直线线和不和不设设超高的平曲超高的平曲线线段,由两段,由两侧侧路肩开始向路中路肩开始向路中心碾心碾压压;在;在设设超高的平曲超高的平曲线线段,由内段,由内侧侧路
10、肩向外路肩向外侧侧路肩路肩进进行行碾碾压压。碾。碾压时压时,后,后轮应轮应重叠重叠1/2轮宽轮宽;后;后轮轮必必须须超超过过两段的两段的接接缝处缝处。后。后轮压轮压完路面全完路面全宽时宽时,即,即为为一遍。碾一遍。碾压压一直一直进进行到行到要求的密要求的密实实度度为为止。一般需碾止。一般需碾压压68遍,遍,应应使表面无明使表面无明显轮显轮迹。迹。9.v四、四、级级配碎石中心站集中拌合法施工配碎石中心站集中拌合法施工v2对对用于高速公路和一用于高速公路和一级级公路的公路的级级配碎石基配碎石基层层和中和中间层间层,宜采用不同粒宜采用不同粒级级的的单单一尺寸碎石和石屑一尺寸碎石和石屑,按,按预预定配
11、合比在拌定配合比在拌和机内拌制和机内拌制级级配碎石混合料。配碎石混合料。v4将将级级配碎石用于配碎石用于高速公路和一高速公路和一级级公路公路时时,应应用用沥沥青混凝青混凝土土摊铺摊铺机机或其他或其他碎石碎石摊铺摊铺机机摊铺摊铺碎石混合料。碎石混合料。摊铺摊铺机后面机后面应应设专设专人消除粗人消除粗细细集料离析集料离析现现象。象。v6级级配碎石用于二配碎石用于二级级和二和二级级以下公路以下公路时时,如没有,如没有摊铺摊铺机,机,也可用自也可用自动动平地机平地机(或或摊铺摊铺箱箱)摊铺摊铺混合料。混合料。10.2B312012掌握无机掌握无机结结合料合料稳稳定基定基层层施工技施工技术术 11.v一
12、、无机一、无机结结合料合料稳稳定定类类(也称半也称半刚刚性性类类)包括内容及适用范包括内容及适用范围围v1水泥水泥稳稳定土定土v 水泥水泥稳稳定土可适用于各定土可适用于各级级公路的基公路的基层层和底基和底基层层,但,但水泥水泥稳稳定定细细粒土粒土不能用做二不能用做二级级和二和二级级以上以上公路公路高高级级路面的基路面的基层层。v2石灰石灰稳稳定土定土v 石灰石灰稳稳定土适用于各定土适用于各级级公路的底基公路的底基层层,以及二,以及二级级和二和二级级以以下公路的基下公路的基层层,但,但石灰土石灰土不得用做二不得用做二级级公路的基公路的基层层和二和二级级以以下公路高下公路高级级路面的基路面的基层层
13、。v3石灰工石灰工业废业废渣渣稳稳定土。可分定土。可分为为石灰粉煤灰石灰粉煤灰类类与石灰其他与石灰其他废废渣渣类类两大两大类类。v 石灰工石灰工业废业废渣渣稳稳定土可适用于各定土可适用于各级级公路的基公路的基层层和底基和底基层层,但但二灰,二灰土和二灰砂二灰,二灰土和二灰砂不不应应做二做二级级和二和二级级以上公路高以上公路高级级路路面的基面的基层层。12.v二、二、对对原材料的技原材料的技术术要求要求v1水泥:水泥:应应初凝初凝时间时间3h以上以上和和终终凝凝时间较长时间较长(宜在宜在6h以上以上)的水泥。的水泥。v2石灰:石灰:级级以上消石灰或生石灰以上消石灰或生石灰。应检验应检验石灰的石灰
14、的有效有效钙钙和和氧化氧化镁镁含量。含量。(09年考点)年考点)v3粉煤灰:粉煤灰中粉煤灰:粉煤灰中Si02、Al2O3和和Fe2O3的的总总含量含量应应大于大于70,烧烧失量不宜大于失量不宜大于20(炭的含量)(炭的含量).v6水泥水泥稳稳定定类类材料的材料的压实压实度度(按重型按重型击实标击实标准准)及及7d(在非冰在非冰冻冻区区25、冰冰冻冻区区20条件下条件下湿养湿养6d、浸水、浸水1d)龄龄期的无期的无侧侧限抗限抗压压强强度度应满应满足要求。足要求。v7水泥水泥剂剂量:水泥量:水泥剂剂量量应应通通过过配合比配合比设计试验设计试验确定,但确定,但设计设计水泥水泥剂剂量宜量宜按配合按配合
15、试验试验确定的确定的剂剂量量增加增加0.51,对对集中厂拌法宜增加集中厂拌法宜增加0.5,对对路拌法宜增加路拌法宜增加1。当水泥。当水泥稳稳定中、粗粒土做基定中、粗粒土做基层时层时,应应控制控制水泥水泥剂剂量不量不超超过过6v9水泥水泥稳稳定粒径均匀且不含或定粒径均匀且不含或细细料很少的砂料很少的砂砾砾、碎石以及不含土的砂、碎石以及不含土的砂时时,宜在集料中添加宜在集料中添加2040的粉煤灰,或添加的粉煤灰,或添加剂剂量量为为1012的石灰的石灰土土进进行行综综合合稳稳定定。13.v三、无机三、无机结结合料合料稳稳定基定基层层施工方法施工方法v(一一)无机无机结结合料合料稳稳定基定基层层施工施
16、工备备料料v1土料:土料:应应在在预预定的深度范定的深度范围围内采集土,不内采集土,不应应分分层层采集,采集,当需分当需分层层采集土采集土时时,应应将土先分将土先分层层堆放在一堆放在一场场地上,然后从地上,然后从前到后将上下前到后将上下层层土一起装土一起装车车运送到运送到现场现场。对对于塑性指数大于于塑性指数大于12的黏性土,机械拌合的黏性土,机械拌合时时,可,可视视土土质质和机械能确定是否需要和机械能确定是否需要过筛过筛。人工拌合。人工拌合时时,应筛应筛除除15mm以上的土以上的土块块。v2集料:集料:掺掺加的碎石宜加工成加的碎石宜加工成34个不同粒径个不同粒径,以便于和,以便于和其他自然材
17、料其他自然材料(工工业废业废渣、天然砂渣、天然砂砾砾)混合后达到混合后达到规规范要求的范要求的颗颗粒粒组组成范成范围围。v3水泥:路拌法宜水泥:路拌法宜选选用袋装水泥、用袋装水泥、场场拌法宜拌法宜选选用散装水泥。用散装水泥。v4生石灰:当石灰堆放生石灰:当石灰堆放时间较时间较厂厂时时,应应覆盖封存;覆盖封存;生石灰生石灰块应块应在在使用前使用前710d充分消除充分消除;消石灰宜;消石灰宜过过孔径孔径l0mm的的筛筛,并尽快使用并尽快使用14.v(二二)无机无机结结合料基合料基层层路拌法路拌法施工施工v1施工工施工工艺艺流程流程(注意(注意顺顺序)序)P33v2摊铺摊铺土土v 摊铺摊铺土土应应在
18、在摊铺摊铺水泥的前一天水泥的前一天进进行行。摊铺长摊铺长度按日度按日进进度的度的需要量控制,需要量控制,满满足次日完成足次日完成掺掺加水泥、拌合、碾加水泥、拌合、碾压压成型即可。成型即可。v3洒水洒水闷闷料料v 如已整平的土如已整平的土(含粉碎的老路面含粉碎的老路面)含水量含水量过过小,小,应应在土在土层层上上洒水洒水闷闷料。料。v4整平和整平和轻压轻压v5.摆摆放和放和摊铺摊铺水泥水泥(或石灰或石灰)15.v6.拌合拌合(干拌干拌)v 对对二二级级及二及二级级以上公路,以上公路,应应采用采用稳稳定土拌和机定土拌和机进进行拌合并行拌合并设专设专人跟人跟随拌和机,随随拌和机,随时检查时检查拌合深
19、度并配合拌和机操作拌合深度并配合拌和机操作员调员调整拌合深度。整拌合深度。拌合拌合深度深度应应达达稳稳定定层层底并宜底并宜侵入下承侵入下承层层510mm,以利上下,以利上下层层粘粘结结。严严禁在禁在拌合拌合层层底部留有素土底部留有素土夹层夹层。通常。通常应应拌合两遍以上,在最后一遍拌合之前,拌合两遍以上,在最后一遍拌合之前,必要必要时时可先用可先用多多铧铧犁犁紧贴紧贴底面翻拌一遍底面翻拌一遍。直接直接铺铺在土基上的拌合在土基上的拌合层层也也应应避免素土避免素土夹层夹层。v7加水并湿拌加水并湿拌v 混合料拌合均匀后混合料拌合均匀后应应色色泽泽一致,没有灰条、灰一致,没有灰条、灰团团和花面和花面,
20、即,即无无明明显显粗粗细细集料集料离析离析现现象象,且水分合适和均匀。,且水分合适和均匀。v8整形整形v 混合料拌合均匀后,混合料拌合均匀后,应应立即用立即用平地机初步整形平地机初步整形。在直。在直线线段,平地机由段,平地机由两两侧侧向路中心向路中心进进行刮平;在平曲行刮平;在平曲线线段,平地机由内段,平地机由内侧侧向外向外侧进侧进行刮平。行刮平。必要必要时时,再返回刮一遍。,再返回刮一遍。(整形原(整形原则则同碾同碾压压原原则则)16.v9碾碾压压v(1)路面的两路面的两侧应侧应多多压压23遍遍v(2)整形后,当混合料的含水量整形后,当混合料的含水量为为最佳含水量最佳含水量(12)时时,应应
21、立即用立即用轻轻型型压压路机并配合路机并配合12t以上以上压压路机在路机在结结构构层层全全宽宽内内进进行碾行碾压压。直。直线线和不和不设设超高的平曲超高的平曲线线段,由两段,由两侧侧路肩向路中心碾路肩向路中心碾压压;设设超高的平曲超高的平曲线线段,由内段,由内侧侧路肩膀向外路肩膀向外侧侧路肩路肩进进行碾行碾压压。碾。碾压时压时,应应重叠重叠12轮宽轮宽,后,后轮轮必必须须超超过过两段的接两段的接缝处缝处,后,后轮压轮压完路面全完路面全宽时宽时,即,即为为一遍。一遍。v(3)接接缝缝和和调头处调头处的的处处理:同日施工的两工作段的理:同日施工的两工作段的衔衔接接处处,应应采用采用搭接搭接。前一段
22、拌合整形后,前一段拌合整形后,留留58m不碾不碾压压,后一段施工,后一段施工时时,前段留下未,前段留下未压压部部分,分,应应再再加部分水泥重新拌合加部分水泥重新拌合,并与后一段一起碾,并与后一段一起碾压压。应应注意每天最后注意每天最后一段末端一段末端缝缝(即工作即工作缝缝和和调头处调头处)的的处处理。理。v(4)纵缝纵缝的的处处理:理:水泥水泥稳稳定土定土层层的施工的施工应该应该避免避免纵纵向接向接缝缝,在必,在必须须分两幅分两幅施工施工时纵缝时纵缝必必须须垂直相接,不垂直相接,不应应斜接斜接。17.v(三三)中心站集中拌合法(中心站集中拌合法(厂拌法厂拌法)施工)施工(了解了解)v3混合料运
23、混合料运输输v 拌合好的混合料拌合好的混合料应应采用采用大吨位的翻斗大吨位的翻斗车车运运输输,运,运输车应备输车应备有有覆盖毡布覆盖毡布,以以防止防止混合料因混合料因阳光照射失水或雨淋阳光照射失水或雨淋,降低混合料,降低混合料质质量。量。v4混合料混合料摊铺摊铺v(1)采用采用沥沥青混凝土青混凝土摊铺摊铺机或机或稳稳定土定土摊铺摊铺机机摊铺摊铺混合料。如下承混合料。如下承层层是是稳稳定定细细粒土,粒土,应应先将下承先将下承层顶层顶面拉毛,再面拉毛,再摊铺摊铺混合料。混合料。v(2)摊铺摊铺机机应应根据供料情况控制行走速度,做到根据供料情况控制行走速度,做到连续稳连续稳步前步前进进,以保,以保证
24、摊证摊铺铺平整度。平整度。v(3)摊铺摊铺机后面机后面应应跟人,跟人,负责负责消除粗消除粗细细集料离析集料离析现现象,象,铲铲除局部粗集料除局部粗集料“窝窝”,并及,并及时时用新拌制的混合料填用新拌制的混合料填补补。v(4)在二、三、四在二、三、四级级公路上,没有公路上,没有摊铺摊铺机机时时可以采用可以采用摊铺摊铺箱箱摊铺摊铺混合料,混合料,也可以用自也可以用自动动找平平地机找平平地机辅辅以人工整平。以人工整平。v5碾碾压压v 宜先用宜先用轻轻型型两两轮压轮压路机跟在路机跟在摊铺摊铺机后及机后及时进时进行碾行碾压压,后用重型后用重型振振动压动压路机、三路机、三轮压轮压种机或种机或轮轮胎胎压压路
25、机路机继续继续碾碾压压密密实实。最小厚度不宜小于最小厚度不宜小于l0cm。18.v(四四)无机无机结结合料基合料基层层养生养生v2对对于高速公路和一于高速公路和一级级公路,公路,基基层层的养生期不宜少于的养生期不宜少于7d,对对于二于二级级公路和二公路和二级级以下的公路,基以下的公路,基层层的养生期如果少于的养生期如果少于7d,应应限制重型限制重型车辆车辆通行。通行。v3水泥水泥稳稳定土基定土基层层也可采用也可采用沥沥青乳液青乳液进进行养生。行养生。v4二灰基二灰基层层宜采用宜采用泡水养生泡水养生法,法,养生期养生期应为应为14d。v5石灰石灰稳稳定土养生期定土养生期间间,不,不应过应过湿或忽
26、干忽湿。湿或忽干忽湿。19.v(五五)无机无机结结合料基合料基层层施工注意事施工注意事项项v1水泥水泥稳稳定土定土基基层层水泥水泥剂剂量量不宜超不宜超过过6(07年考点年考点)。v2水泥水泥稳稳定土基定土基层层施工施工时时,必,必须须采用流水作采用流水作业业法,使各个工序法,使各个工序紧紧密密衔衔接。接。特特别别是要尽量是要尽量缩缩短从拌合到完成碾短从拌合到完成碾压压之之间间的延的延迟时间迟时间。v5水泥水泥稳稳定土基定土基层层分分层层施工施工时时,第二第二层层必必须须在第一在第一层层养生养生7天天后方可后方可铺铺筑。筑。铺铺筑第二筑第二层层之前,之前,应应在第一在第一层顶层顶面洒面洒少量水泥
27、或水泥少量水泥或水泥浆浆。v6石灰石灰稳稳定土基定土基层层、石灰工、石灰工业废业废渣渣稳稳定土基定土基层层,分分层层施工施工时时,下,下层层石灰石灰稳稳定土碾定土碾压压完成后,可以立即完成后,可以立即铺铺筑上一筑上一层层石灰石灰稳稳定土,定土,不需要不需要专门专门的养的养生期生期。v7无机无机结结合料基合料基层层施工宜在施工宜在春末和气温春末和气温较较高高的季的季节组织节组织施工,施工期的施工,施工期的日最低气温日最低气温应应在在5以上以上,在有冰,在有冰冻冻的地区,并的地区,并应应在第一次重冰在第一次重冰冻冻(-5-3)到来之前到来之前0.51个月完成(指的是水泥个月完成(指的是水泥稳稳定土
28、)定土)20.v2B312020 沥沥青路面的施工技青路面的施工技术术v1、掌握、掌握沥沥青路面施工青路面施工v2、掌握、掌握沥沥青路面透青路面透层层、粘、粘层层、封、封层层的作用及其适用条件的作用及其适用条件21.2B12021掌握掌握沥沥青路面施工技青路面施工技术术22.v沥沥青路面青路面结结构构层层可由可由面面层层、基、基层层、底基、底基层层、垫层垫层组组成。成。v面面层层是直接是直接承受承受车轮车轮荷荷载载反复作用和自然因素影响的反复作用和自然因素影响的结结构构层层,可由可由l3层组层组成。表面成。表面层应层应根据使用要求根据使用要求设设置抗滑耐磨、密置抗滑耐磨、密实稳实稳定的定的沥沥
29、青青层层;v基基层层起主要起主要承重作用承重作用的的层层次。次。v底基底基层层起起次要承重作用次要承重作用的的层层次。次。v垫层垫层起起排水、隔水、防排水、隔水、防冻冻、防、防污污等作用等作用(09考点)考点)。23.v一、一、沥沥青路面面青路面面层层原材料要求原材料要求v(一)(一)沥沥青材料青材料v2、沥沥青材料分青材料分为为地地沥沥青和焦油青和焦油沥沥青青v3、公路工程用、公路工程用沥沥青主要是青主要是道路石油道路石油沥沥青、乳化青、乳化沥沥青、改性青、改性沥沥青和改性乳化青和改性乳化沥沥青青。v道路道路沥沥青分青分为为A B C 三三级沥级沥青,每青,每级沥级沥青又分青又分为为7个个标
30、标号;号;v乳化乳化沥沥青分青分为为阳离子、阴离子、非离子乳化阳离子、阴离子、非离子乳化沥沥青青三三类类。v改性改性沥沥青分青分为为SBS类类、SBR类类、EVA类类及及PE类类;v改性乳化改性乳化沥沥青分青分为喷为喷洒型及拌合用洒型及拌合用v(二)(二)沥沥青混合料青混合料v2、沥沥青混合料主要分青混合料主要分为为沥沥青青砼砼(AC)和和沥沥青碎石混合料青碎石混合料(AM)24.v二、二、热热拌拌沥沥青混合料路面施工技青混合料路面施工技术术v热热拌拌沥沥青混合料青混合料适用于各种等适用于各种等级级公路的公路的沥沥青路面青路面。v热热拌拌沥沥青混合料路面施工工青混合料路面施工工艺见艺见教材教材
31、P38,对对其其前后次序前后次序应应注意掌握注意掌握。25.v(一一)施工准施工准备备v1矿矿料料应应分分类类堆放,堆放,矿矿粉粉必必须须是石灰岩磨是石灰岩磨细细而成而成不得受潮不得受潮,必要必要时时做好做好矿矿料堆放料堆放场场地的硬化地的硬化处处理和理和场场地四周排水及搭地四周排水及搭设设矿矿粉粉库库房或房或储储存罐。存罐。v5试验试验段开工前段开工前28d安装好安装好试验仪试验仪器和器和设备设备,配,配备备好的好的试验试验人人员报请监员报请监理工程理工程师审师审核。各核。各层层开工前开工前14d在在监监理工程理工程师师批批准的准的现场备齐现场备齐全部机械全部机械设备进设备进行行试验试验段段
32、铺铺筑筑,以确定,以确定松松铺铺系系数、施工工数、施工工艺艺、机械配、机械配备备、人、人员组织员组织、压实压实遍数遍数(工工艺艺参数参数),并,并检查检查压实压实度,度,沥沥青含量,青含量,矿矿料料级级配,配,沥沥青混合料青混合料马马歇歇尔尔各各项项技技术术指指标标等。等。(考案例和多(考案例和多选题选题)26.v(二二)沥沥青混合料的拌制青混合料的拌制v4沥沥青的加青的加热热温度温度控制在控制在规规范范规规定的范定的范围围之内,即之内,即145170。间间歇式歇式拌合机拌合机集料的加集料的加热热温度温度比比沥沥青温度青温度高高1030;连续连续式式拌合机集料的加拌合机集料的加热热温度比温度比
33、沥沥青温度青温度高高510 ;混和料;混和料的出料温度控制在的出料温度控制在135170 。当混合料出厂温。当混合料出厂温度度过过高高废废弃,混合料弃,混合料运至施工运至施工现场现场的温度的温度控制在控制在不低于不低于135150 。v5出厂的混合料出厂的混合料须须均匀一致,无白花料,无粗均匀一致,无白花料,无粗细细料离析和料离析和结块现结块现象象,不符合要求,不符合要求时应废时应废弃。弃。27.v(三三)混合料的运混合料的运输输v2运运输车输车的的车车箱内保持干箱内保持干净净,涂防粘薄膜,涂防粘薄膜剂剂。运。运输车输车配配备备覆盖棚布以防雨和覆盖棚布以防雨和热热量量损损失。失。v3已离析、硬
34、化在运已离析、硬化在运输车输车箱内的混合料,低于箱内的混合料,低于规规定定铺铺筑温筑温度或被雨淋的混合料度或被雨淋的混合料应应予以予以废废弃。弃。28.v(四四)混合料的混合料的摊铺摊铺(易考案例(易考案例题题)v1根据路面根据路面宽宽度度选选用用12台具有自台具有自动调节摊铺动调节摊铺厚度及找平厚度及找平装置,可加装置,可加热热的振的振动动熨平板,并运行良好的高密度熨平板,并运行良好的高密度沥沥青混凝青混凝土土摊铺摊铺机机进进行行摊铺摊铺。v2底、中、面底、中、面层层采用走采用走线线法法施工,施工,表面表面层层采用采用平衡梁法平衡梁法施施工。工。v3摊铺摊铺机均匀行机均匀行驶驶,行走速度和拌
35、和站,行走速度和拌和站产产量相匹配,以确量相匹配,以确保所保所摊铺摊铺路面的路面的均匀不均匀不间间断地断地摊铺摊铺。在。在摊铺过摊铺过程中不准随意程中不准随意变换变换速度,速度,尽量避免中途停尽量避免中途停顿顿。v4沥沥青混合料的青混合料的摊铺摊铺温度温度根据气温根据气温变变化化进进行行调节调节。一般正一般正常施工控制在不低于常施工控制在不低于125140,在,在摊铺过摊铺过程中随程中随时检查时检查并并作好作好记录记录。v5开开铺铺前将前将摊铺摊铺机的机的熨平板熨平板进进行加行加热热至至不低于不低于100。v6采用双机或三机梯采用双机或三机梯进进式施工式施工时时,相相邻邻两机的两机的间间距距控
36、制在控制在1020m。两幅。两幅应应有有3060mm宽宽度的重叠度的重叠。29.v(五五)混合料的混合料的压实压实v1压压路机采用路机采用23台台双双轮轮双振双振压压路机路机及及23台重量不小于台重量不小于16t胶胶轮压轮压路机路机组组成。成。v2初初压压:采用:采用钢轮压钢轮压路机静路机静压压l一一2遍遍,正常施工情况下,正常施工情况下,温度温度应应不低于不低于120并并紧紧跟跟摊铺摊铺机机进进行;行;v复复压压:紧紧跟初跟初压压后开始,不得随意停后开始,不得随意停顿顿;密密级级配配沥沥青青砼砼优优先先采用采用胶胶轮压轮压路机路机,总质总质量不小于量不小于25t。v3采用采用雾雾状状喷喷水法
37、水法,以保,以保证沥证沥青混合料碾青混合料碾压过压过程中不粘程中不粘轮轮(09年一年一级级考点)考点)。v4不在新不在新铺铺筑的路面上筑的路面上进进行停机,加水、加油活行停机,加水、加油活动动,以防,以防各种油料、各种油料、杂质污杂质污染路面。染路面。压压路机不准停留在温度尚未冷却路机不准停留在温度尚未冷却至自然气温以下已完成的路面上至自然气温以下已完成的路面上。v6碾碾压进压进行中行中压压路机不得中途停留、路机不得中途停留、转转向或制向或制动动,压压路机路机每次由两端折回的位置每次由两端折回的位置阶阶梯形随梯形随摊铺摊铺机向前推机向前推进进,使折回,使折回处处不在同一横断面上,振不在同一横断
38、面上,振动压动压路机在已成型的路面上行路机在已成型的路面上行驶驶关关闭闭振振动动。30.v(六六)接接缝处缝处理理v1、纵纵接接缝缝的的处处理方法理方法v(1)梯)梯队队作作业业采用采用热热接接缝缝,施工,施工时时将已将已铺铺混合料部分留下混合料部分留下100200mm宽暂宽暂不碾不碾压压,作,作为为后后摊铺摊铺部分的高程基准面,后部分的高程基准面,后摊铺摊铺部分部分完成立即完成立即骑缝骑缝碾碾压压,以除,以除缝缝迹。迹。v(2)半幅施工不能采用)半幅施工不能采用热热接接缝时缝时,采用,采用人工人工顺顺直刨直刨缝缝或切或切缝缝。铺铺另半另半幅前必幅前必须须将将边缘边缘清清扫扫干干净净,并,并涂
39、洒少量粘涂洒少量粘层沥层沥青青。摊铺时应摊铺时应重叠在已重叠在已铺铺层层上上50100mm,摊铺摊铺后将混料人工清走。碾后将混料人工清走。碾压时压时由由边边向中碾向中碾压压留下留下100150mm,然后,然后压实压实新新铺铺部分。部分。v2横接横接缝缝的的处处理方法理方法v 首先用首先用3m直尺直尺检查检查端部平整度端部平整度,不符合要求,不符合要求时时,垂直于路中,垂直于路中线线切切齐齐清清除。清理干除。清理干净净后后在端部涂粘在端部涂粘层沥层沥青青接着接着摊铺摊铺。摊铺时调摊铺时调整好整好预预留高度,留高度,接接缝处摊铺层缝处摊铺层施工施工结结束后再用束后再用3m直尺直尺检查检查平整度立即
40、用人工平整度立即用人工处处理。横向理。横向接接缝缝的碾的碾压压先用先用双双轮轮双振双振压压路机路机进进行行横横压压,碾,碾压时压压时压路机位于已路机位于已压实压实的的混合料混合料层层上上伸入新伸入新铺层铺层的的宽为宽为150mm,然后每,然后每压压一遍向一遍向铺铺混合料移混合料移动动150200mm,直至全部在新,直至全部在新铺层铺层上上为为止,止,再改再改为纵为纵向向碾碾压压。31.v(七七)检查试验检查试验v1按施工技按施工技术规术规范要求的范要求的频频率率认认真做好各种原材料、施工真做好各种原材料、施工温度、温度、矿矿料料级级配、配、马马歇歇尔尔试验试验、压实压实度等度等试验试验工作。工
41、作。v2在施工在施工过过程中随程中随时检查铺时检查铺筑厚度、平整度、筑厚度、平整度、宽宽度、横坡度、横坡度、高程。度、高程。32.v三、三、沥沥青表面青表面处处治施工技治施工技术术v 沥沥青表青表处处路面路面简简称称沥沥青表青表处处,是由,是由沥沥青和青和细细粒碎石按比例粒碎石按比例组组成的一种成的一种不大于不大于3cm的薄的薄层层路面路面。适用于。适用于三三级级及三及三级级以下以下公路的公路的沥沥青面青面层层。v 沥沥青表面青表面处处治可采用道路石油治可采用道路石油沥沥青、乳化青、乳化沥沥青、煤青、煤沥沥青青铺铺筑,筑,v 沥沥青表面青表面处处治通常采用治通常采用层铺层铺法施工法施工,沥沥青
42、表面青表面处处治宜治宜选择选择在在干燥和干燥和较热较热的季的季节节施工,并在最高温度施工,并在最高温度低于低于15到来以前到来以前半个月半个月及及雨期前雨期前结结束束。33.v四、四、沥沥青青贯贯入式路面施工技入式路面施工技术术v 在初步在初步压实压实的碎石的碎石(或破碎或破碎砾砾石石)上,分上,分层浇层浇洒洒沥沥青、撤布青、撤布嵌嵌缝缝料,或再在上部料,或再在上部铺铺筑筑热热拌拌沥沥青混合料封青混合料封层层,经压实经压实而成而成的的沥沥青面青面层层称称为沥为沥青青贯贯人式人式沥沥青路面。青路面。沥沥青青贯贯人式路面人式路面适用适用于三于三级级及三及三级级以下公路以下公路,也可作也可作为沥为沥
43、青路面的青路面的联结层联结层或基或基层层。其厚度宜其厚度宜为为48cm,但乳化,但乳化沥沥青青贯贯入式路面的厚度不宜超入式路面的厚度不宜超过过5cm。v 沥沥青青贯贯入式路面具有入式路面具有较较高的高的强强度和度和稳稳定性,其定性,其强强度的构成,度的构成,主要由以主要由以矿矿料的嵌料的嵌挤为挤为主主,沥沥青的粘青的粘结结力力为辅为辅构成。构成。v 宜宜选择选择在在干燥和干燥和较热较热的季的季节节施工,并宜在施工,并宜在日最高温度降低日最高温度降低至至15以前半个月以前半个月结结束束,使,使贯贯入式入式结结构构层层通通过过开放交通碾开放交通碾压压成型。成型。34.2B312022掌握掌握沥沥青
44、路面透青路面透层层,粘,粘层层、封、封层层的作用及其适用条件的作用及其适用条件35.v一、透一、透层层施工技施工技术术v(一一)作用与适用条件作用与适用条件v1透透层层的作用:的作用:为为使使沥沥青面青面层层与基与基层结层结合良好合良好,在基,在基层层上上浇浇洒洒乳化乳化沥沥青、煤青、煤沥沥青或液体青或液体沥沥青青而形成的透入基而形成的透入基层层表面的表面的薄薄层层。v2、沥沥青路面各青路面各类类基基层层都必都必须须喷喷洒透洒透层层油油。基。基层层上上设设置下封置下封层时层时,透,透层层油不宜省略。油不宜省略。36.v(二二)一般要求一般要求v1凡是凡是半半刚刚性基性基层层、级级配砂配砂砾砾、
45、级级配碎石基配碎石基层层都都应应喷喷洒透洒透层层油油。v2透透层层油油沥沥青的稠度宜通青的稠度宜通过试验过试验确定,确定,对对于表面致密的于表面致密的半半刚刚性基性基层层(不(不易渗透)易渗透)宜采用宜采用渗透性好的稀透渗透性好的稀透层沥层沥青青;对级对级配砂配砂砾砾、级级配碎石等配碎石等粒料粒料基基层层宜采用宜采用软软稠的透稠的透层沥层沥青青。v3透透层层油油沥沥青宜采用青宜采用慢裂的洒布型乳化石油慢裂的洒布型乳化石油沥沥青青,或者是,或者是中、慢裂液体中、慢裂液体石油石油沥沥青青或或煤煤沥沥青青。v(三三)注意事注意事项项v1透透层层油洒布后油洒布后应应不致流淌,不致流淌,应应渗入基渗入基
46、层层一定深度,不得在表面形成油一定深度,不得在表面形成油膜。膜。v2如遇大如遇大风风或将下雨或将下雨时时,不能,不能喷喷洒透洒透层层油。油。气温低于气温低于10时时不宜不宜喷喷洒透洒透层层油油。v4、喷喷洒透洒透层层油后油后严严格禁止人和格禁止人和车辆车辆通行。通行。v6、洒后,、洒后,不少于不少于24h铺铺上上层层。v7、洒后,要通、洒后,要通车车,应铺应铺石屑和碎石石屑和碎石(07年考点年考点)。37.v二、粘二、粘层层施工技施工技术术v(一一)作用与适用条件作用与适用条件v1粘粘层层的作用:使的作用:使上下上下层沥层沥青青结结构构层层或或沥沥青青结结构构层层与与结结构构物物(或水泥混凝土
47、路面或水泥混凝土路面)完全粘完全粘结结成一个整体。成一个整体。v2符合下列情况,符合下列情况,应浇应浇洒粘洒粘层沥层沥青青:v(1)双双层层式或三式或三层层式式热热拌拌热铺沥热铺沥青混合料的青混合料的沥沥青青层层之之间间v(2)水泥混凝土路面、水泥混凝土路面、沥沥青青稳稳定碎石基定碎石基层层或旧或旧沥沥青路面青路面层层上上加加铺沥铺沥青青层层。v(4)缘缘石、雨水石、雨水进进水口、水口、检查检查井井等构造物与新等构造物与新铺沥铺沥青混合料接青混合料接触的触的侧侧面面。38.v(二二)一般要求一般要求v1粘粘层沥层沥青的技青的技术术要求要求v 粘粘层沥层沥青材料目前一般多采用青材料目前一般多采用
48、乳化乳化沥沥青青。使用乳化。使用乳化沥沥青青时时,宜使用宜使用快裂型的乳化快裂型的乳化沥沥青青,也可以使用,也可以使用快、中凝液体石油快、中凝液体石油沥沥青或煤青或煤沥沥青青。v(三三)注意事注意事项项v(1)喷喷洒表面一定清洒表面一定清扫扫干干净净,并,并表面干燥表面干燥。v(2)当当气温低于气温低于l0或路面潮湿或路面潮湿时时禁止禁止喷喷洒。洒。v(3)严严禁禁车辆车辆行人通行人通过过v(4)粘粘层沥层沥青青喷喷洒后,一定要等洒后,一定要等乳化乳化沥沥青破乳,水分蒸青破乳,水分蒸发发完完后后才能才能铺铺筑上筑上层沥层沥青混凝土。青混凝土。39.v三、封三、封层层的施工技的施工技术术v封封层
49、层可分可分为为上封上封层层和下封和下封层层;v(一一)作用与适用条件作用与适用条件v1封封层层的作用:一是封的作用:一是封闭闭某一某一层层起着起着保水防水作用保水防水作用;二是;二是起基起基层层与与沥沥青表面青表面层层之之间间的的过过渡和有效渡和有效联结联结作用作用;三是路的;三是路的某一某一层层表面破坏离析松散表面破坏离析松散处处的的加固加固补补强强;四是基;四是基层层在在沥沥青面青面层铺层铺筑前,要筑前,要临时临时开放交通开放交通。v2符合下列情况之一符合下列情况之一时时,应应在在沥沥青面青面层层上上铺铺筑上封筑上封层层v(1)沥沥青面青面层层的空隙的空隙较较大,透水大,透水严严重重。v(
50、2)有裂有裂缝缝或已修或已修补补的旧的旧沥沥青路面青路面。v(3)需加需加铺铺磨耗磨耗层层改善抗滑性能的旧改善抗滑性能的旧沥沥青路面青路面。v(4)需需铺铺筑磨耗筑磨耗层层或保或保护层护层的新建的新建沥沥青路面青路面。40.v(二二)一般要求一般要求v(三三)注意事注意事项项v2、干燥干燥情况下情况下进进行行v4稀稀浆浆封封层铺层铺筑后,必筑后,必须须待待乳液破乳、水分蒸乳液破乳、水分蒸发发、干燥成、干燥成型后方型后方可开放交通。可开放交通。v5稀稀浆浆封封层层施工气温不得低于施工气温不得低于10。41.v2B312030 水泥混凝土路面施工技水泥混凝土路面施工技术术v1、掌握水泥混凝土路面原
