UG三维图怎么转CAD二图
我用的7.0，导出就可以编辑的。方法如下

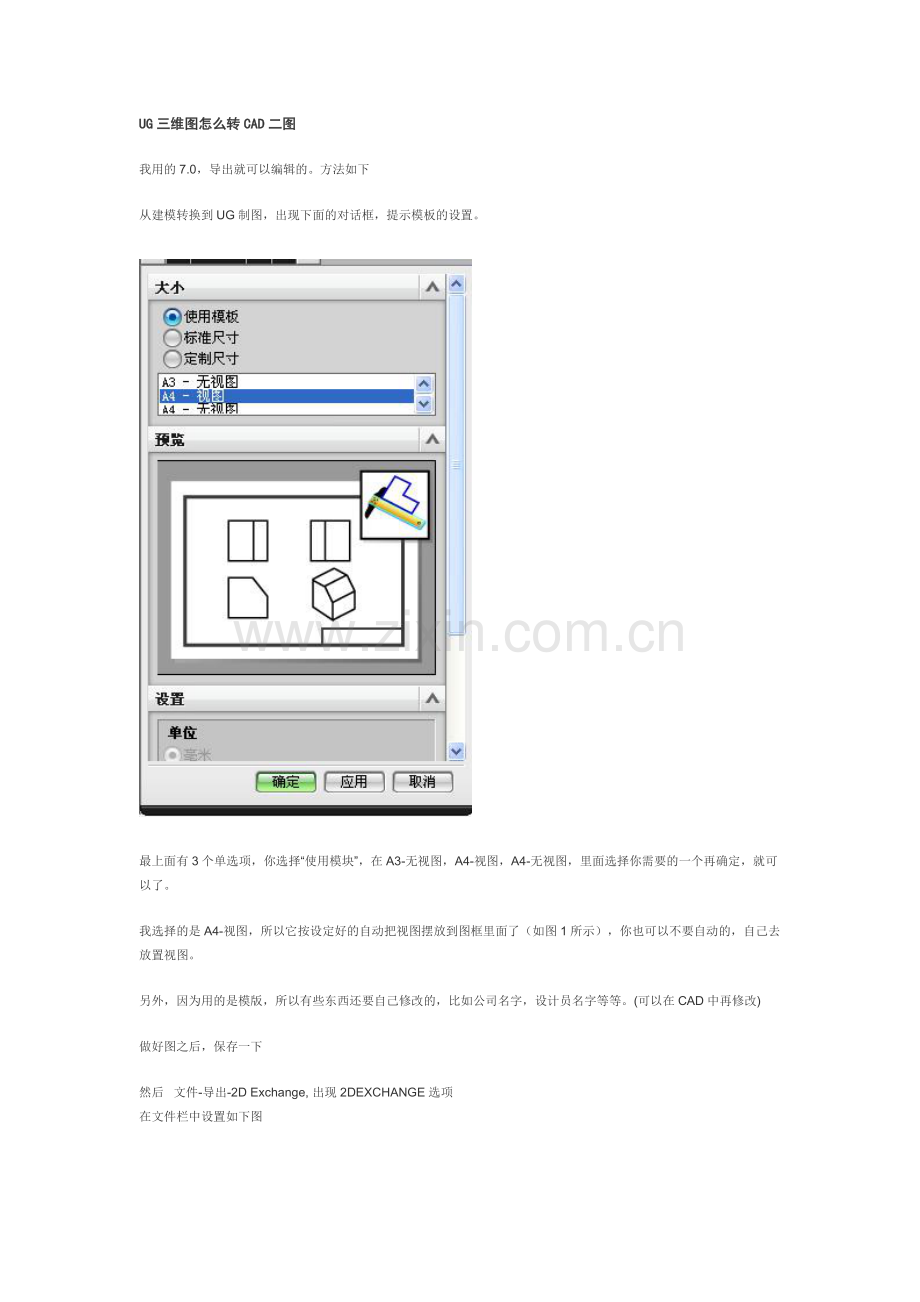

从建模转换到UG制图，出现下面的对话框，提示模板的设置。

最上面有3个单选项，你选择“使用模块”，在A3-无视图，A4-视图，A4-无视图，里面选择你需要的一个再确定，就可以了。
我选择的是A4-视图，所以它按设定好的自动把视图摆放到图框里面了（如图1所示），你也可以不要自动的，自己去放置视图。
另外，因为用的是模版，所以有些东西还要自己修改的，比如公司名字，设计员名字等等。(可以在CAD中再修改)
做好图之后，保存一下
然后  文件-导出-2D Exchange, 出现2DEXCHANGE选项
在文件栏中设置如下图

一：选显示部件
二：输出至那里要选择  建模
三：输出为那里可以选择 DXF或者DWG
四：那个“DXF文件”那里是选择输出文件的保存位置
其他的地方不要改动。
要导出的数据  的设置

在要导出的数据栏中点选 “图纸”，
然后在下拉栏中选择 “当前图纸”（只有一张图纸的话），
“确定”按钮
等待UG自己转换就行了这个在CAD里面可以标注尺寸，修改等
下图就是在CAD中打开的效果，可以编辑
