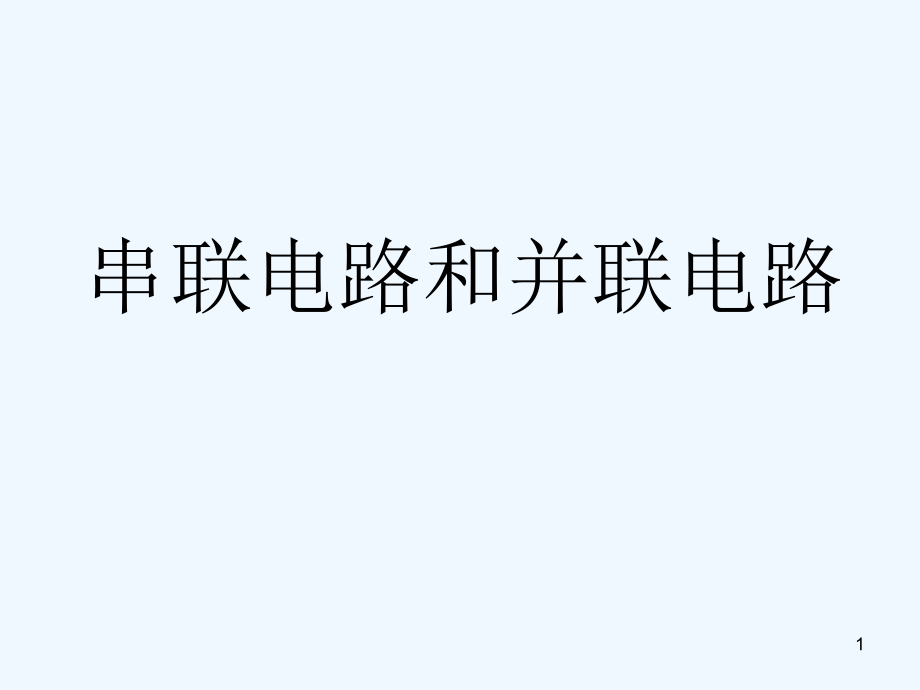

串联与并联-PPT课件.ppt

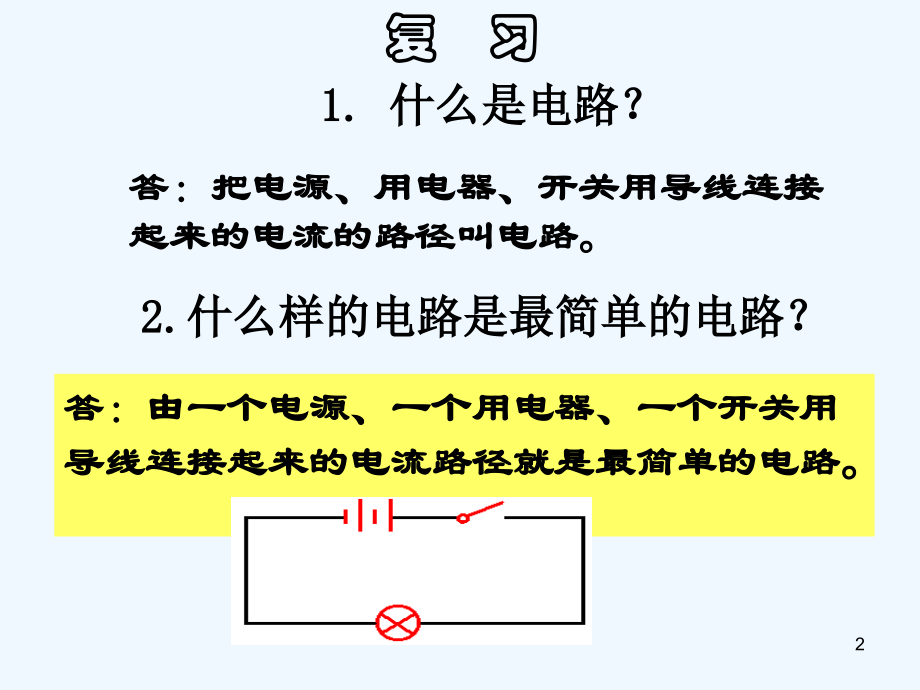

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,串联电路和并联电路,1,复 习,1.,什么是电路？,答：把电源、用电器、开关用导线连接起来的电流的路径叫电路。,2.,什么样的电路是最简单的电路？,答：由一个电源、一个用电器、一个开关用导线连接起来的电流路径就是最简单的电路,。,2,问题：请同学们用一个电池组、一个开关、两个灯泡和一些导线设计一个电路图。,要求：开关闭合，两灯同时亮；开关断开，两灯同时熄灭。,L,1,L,2,S,两灯逐个顺次连接,两灯并列地连接,L,2,S,L,1,3,电路连接的基本步骤和注意事项,1,、先把各元件按电路图所示位置摆好。,2,、按照一定的顺序进行连接，常从电源的正极（或负极）开始,并且电路连接过程中导线不能交叉，开关是断开的！,3,、检查各接触点是否接触良好。,实验一：验证接法一是否符合题目要求。,两灯逐个顺次连接,L,1,L,2,S,4,L,1,L,2,S,接法一：两灯逐个顺次连接,概念：串联电路,思考一：串联电路电流路径特点？,答：只有一条路径。,思考二：串联电路用电器之间的关系特点？,思考三：串联电路开关位置特点？,答：互相影响，不能独立工作。,答：开关控制整个电路，与位置无关。,实验二：请把上图串联电路中的灯泡,L,2,摘掉，检验灯泡,L,1,是否还能够正常工作。,5,实验二：验证接法二是否符合题目要求。,电路连接的基本步骤和注意事项,1,、先把各元件按电路图所示位置摆好。,2,、按照一定的顺序进行连接，常从电源的正极（或负极）开始,并且电路连接过程中导线不能交叉，开关是断开的！,3,、检查各接触点是否接触良好。,两灯并列地连接,L,2,S,L,1,6,L,2,L,1,S,接法二：两灯并列地连接,概念：并联电路,思考一：并联电路电流路径特点？,答：有两条或两条以上路径。,思考二：并联电路用电器之间的关系特点？,答：各条支路之间互不影响，能独立工作。,思考三：并联电路开关位置特点？,答：干路开关控制整个电路，支路开关只控制这一条支路。,实验三：请把上图并联电路中的灯泡,L,2,摘掉，检验灯泡,L,1,是否还能够正常工作。,实验四：请把上图并联电路中的开关由干路移到某一条支路，检验各灯泡是否还能够正常工作。,7,本课小结：串联电路和并联电路,只有一条路径,有两条或两条以上的路径,互相影响，不能独立工作,互不影响，能够独立工作,把各元件逐个顺次连接起来的电路,把各元件并列地连接起来的电路,开关控制整个电路，与位置无关,干路开关控制整个电路，支路开关只控制这一条支路,8,大家学习辛苦了，还是要坚持,继续保持安静,9,实际生活应用,10,例,1,我们家里一般都有很多的电器，象电灯、电冰箱、电风扇、电视机等等。请根据今天所学的知识判断家里的这些用电器是串联的还是并联的？,答：是并联的。因为各用电器能够独立工作，互不影响。,11,例,2,电冰箱内的电动机,M,和灯泡,L,是串联的还是并联的？,答：是并联的。因为电流的路径有两条，而且电动机,M,和灯泡,L,互不影响，能够独立工作。,图为电冰箱内的电路图，其中,M,是电动机，,L,是照明灯泡。,M,L,12,思考题一：桃洪中路的路灯总是同时亮同时熄灭，它们是如何连接的？,13,L,2,L,1,L,1,L,2,L,2,L,1,思考题二：请判断,L,1,和,L,2,是如何连接的。,图一,图三,图二,14,作业：,课本,P,59,1,、,2,15,
