（长春市2012高三三模）电子灭虫器由两种主要部件组成：诱虫的黑光灯和杀虫的电网。黑光灯发出的紫外线能够引诱害虫飞近黑光灯，然后再利用黑光灯周围的交流高压电网将其“击毙”。如图所示是电网的工作电路示意图，理想变压器将有效值为220 V的交变电压变压，输送到电网，电网相邻两平行板电极间距为0.5 cm，空气在常温下被击穿的临界电场强度为6220 V/cm。为防止两极间空气击穿而造成短路，理想变压器的原、副线圈的匝数应满足一定条件，则下列说法正确的是
A．变压器的原、副线圈的匝数比：＞10
B．变压器的副、原线圈的匝数比：＜10
C．此变压器为降压变压器
D．此变压器为升压变压器
BD 电网相邻两电极间的最高电压为：U2＝Ed＝6220×0.5 V＝3110 V
理想变压器输入电压的最大值为：U1＝220× V＝311 V
故 应满足的条件是：＜＝＝
B
e/V
t/s
0.01 0.02
311

甲
乙
-311

（威海市2012高三二模）在匀强磁场中，一矩形金属线框绕与磁感线垂直的转轴匀速转动，如下图中的甲图所示，金属线框的总电阻为R，金属线框产生的交变电动势的图象如下图中的乙图所示，则BCD
A．t = 0. 005 s时线框的磁通量变化率为零
B．t = 0. 01 s时线框平面与中性面重合
C．线框中产生的电功率为P =

D．线框中产生的交变电动势频率为50Hz
（珠海市2012高三二模）电流互感器和电压互感器如图所示。其中n1、n2 、n3、n4分别为四组线圈的匝数，a、b为两只交流电表，则AD
A．A为电流互感器，且n1＜n2，a是电流表
B．A为电压互感器，且n1＞n2，a是电压表
C．B为电流互感器，且n3＜n4，b是电流表
D．B为电压互感器，且n3＞n4，b是电压表
（潍坊市2012高三三模）如图所示，理想变压器的原、副线圈匝数比n1:n2=20:1，原线圈接u1=UmsinωtV的正弦交变电压，副线圈中标有“10V 100W”的灯泡正常发光，则BC
A．Um=200V
B．Um=200
C．当ωt=时，副线圈中的电流为O
D．当ωt=时，副线圈中的电流为O
（湖北省黄冈中学2012高三三模）如图所示，面积为S的矩形线圈共N匝，线圈总电阻为R，在磁感应强度为B、方向垂直纸面向里的匀强磁场中以竖直线OO′为轴，以角速度，匀速旋转，图示位置C与纸面共面，位置A与位置C成45°角。线圈从位置A转过90°到达位置B的过程中，下列说法正确的是（ A ）

C
A
B
O
O′
A．平均电动势为
B．通过线圈某一截面的电量q=
C．在此转动过程中，外界对线圈做的总功为
D．在此转动过程中，电流方向会发生改变

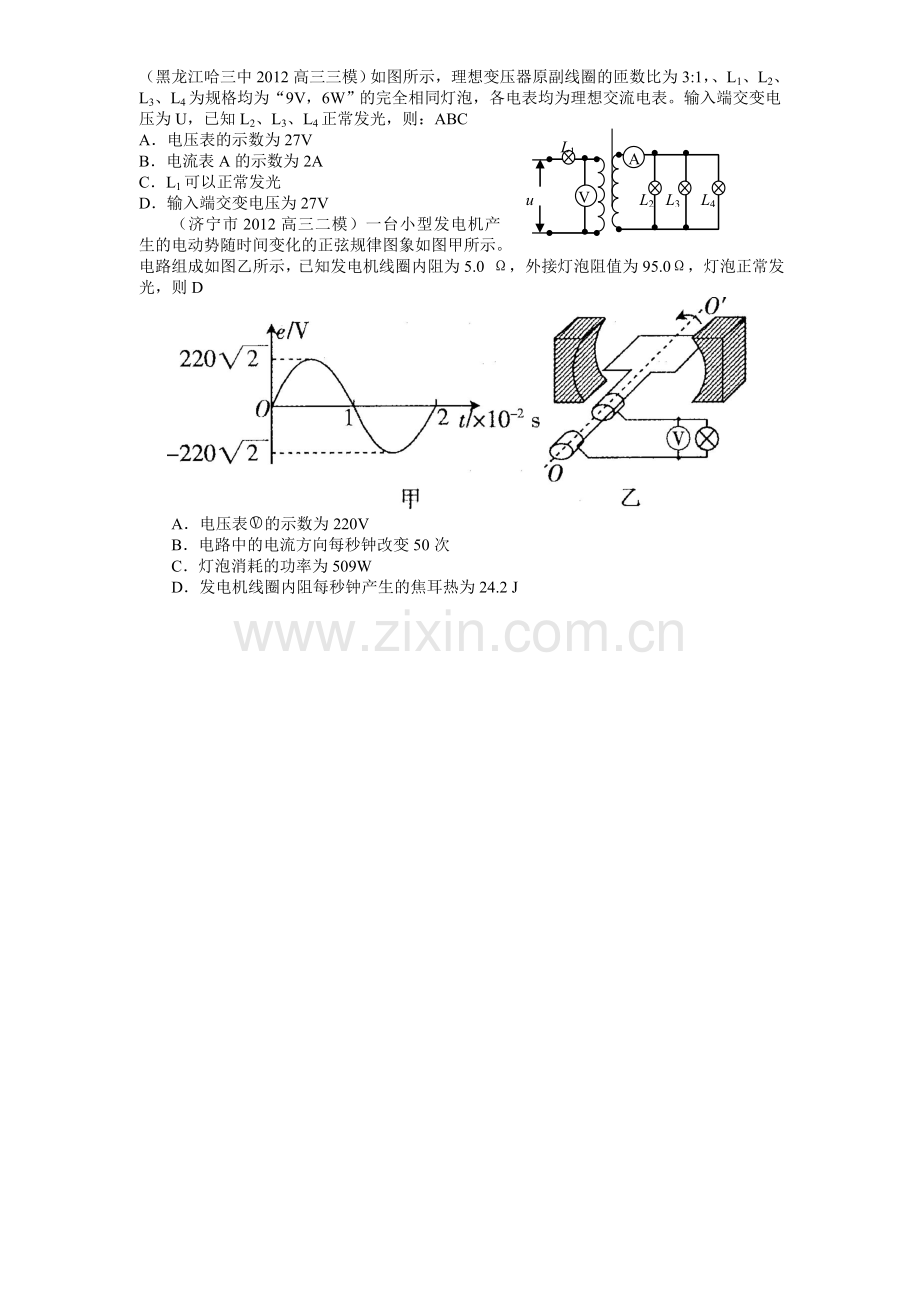

（黑龙江哈三中2012高三三模）如图所示，理想变压器原副线圈的匝数比为3:1，、L1、L2、L3、L4为规格均为“9V，6W”的完全相同灯泡，各电表均为理想交流电表。输入端交变电压为U，已知L2、L3、L4正常发光，则：ABC
A．电压表的示数为27V

u
L1
L2
L3
L4
A
V

B．电流表A的示数为2A
C．L1可以正常发光
D．输入端交变电压为27V
（济宁市2012高三二模）一台小型发电机产生的电动势随时间变化的正弦规律图象如图甲所示。电路组成如图乙所示，已知发电机线圈内阻为5.0 Ω，外接灯泡阻值为95.0Ω，灯泡正常发光，则D

A．电压表的示数为220V
B．电路中的电流方向每秒钟改变50次
C．灯泡消耗的功率为509W
D．发电机线圈内阻每秒钟产生的焦耳热为24.2 J
