6 数模转换和模数转换实验

6.1 D/A转换实验

1． 实验目的

（1）了解D/A转换器的工作原理及部分应用。
（2）验证D/A转换器的部分指标。

2．实验原理

基准电压源
（1）D/A转换器的基本组成

Di Uo

图6-1-1 D/A转换的基本结构

数码寄存器
求和放大
模拟开关

译码网络

图6-1-1 D/A转换的基本结构
图6-1-2 MC3408L引脚图
D/A转换的功能是把数字量输入转换为模拟量输出，转换器的基本结构如图6-1-1所示，其中数码寄存器是解决高速数字信号和低速D/A变换的缓冲问题。基准电压源是供给模拟开关和译码网络的参考电压。D/A转换的精度受基准（参考）电压精度影响。因而，在D/A转换要求较高的场合，基准电压源通常采用精密基准电压源。模拟开关和译码网络的功能是把数字信号转换成模拟电压或电流，然后以电压形式输出。
（2）8位二进制 D/A转换器MC3408L
图6-1-2是D/A转换器MC3408L的引脚图，各引脚作用如下：
① A1~A8是8位数字信号输入端，其中A1是最高位（MSB），A8是最低位（LSB）。
② Vr+、Vr-是参考正电压和负电压的输入端。单电源工作时，通常把Vr-接成地。
③ I0是电流输出端，MC3408L以负电流的形式输出，I0与输入数字信号的关系满足方程
I0=-Vr/Rr*(A1/2+A2/4+A3/8+A4/16+A5/32+A6/64+A7/128+A8/256)
=-Vr/Rr*ΣAi/2i (6-1-1)
式中：Ai是输入数字信号，高电平为“1”，低电平为“0”；Vr和Rr分别是参考电压和参考电阻的大小。

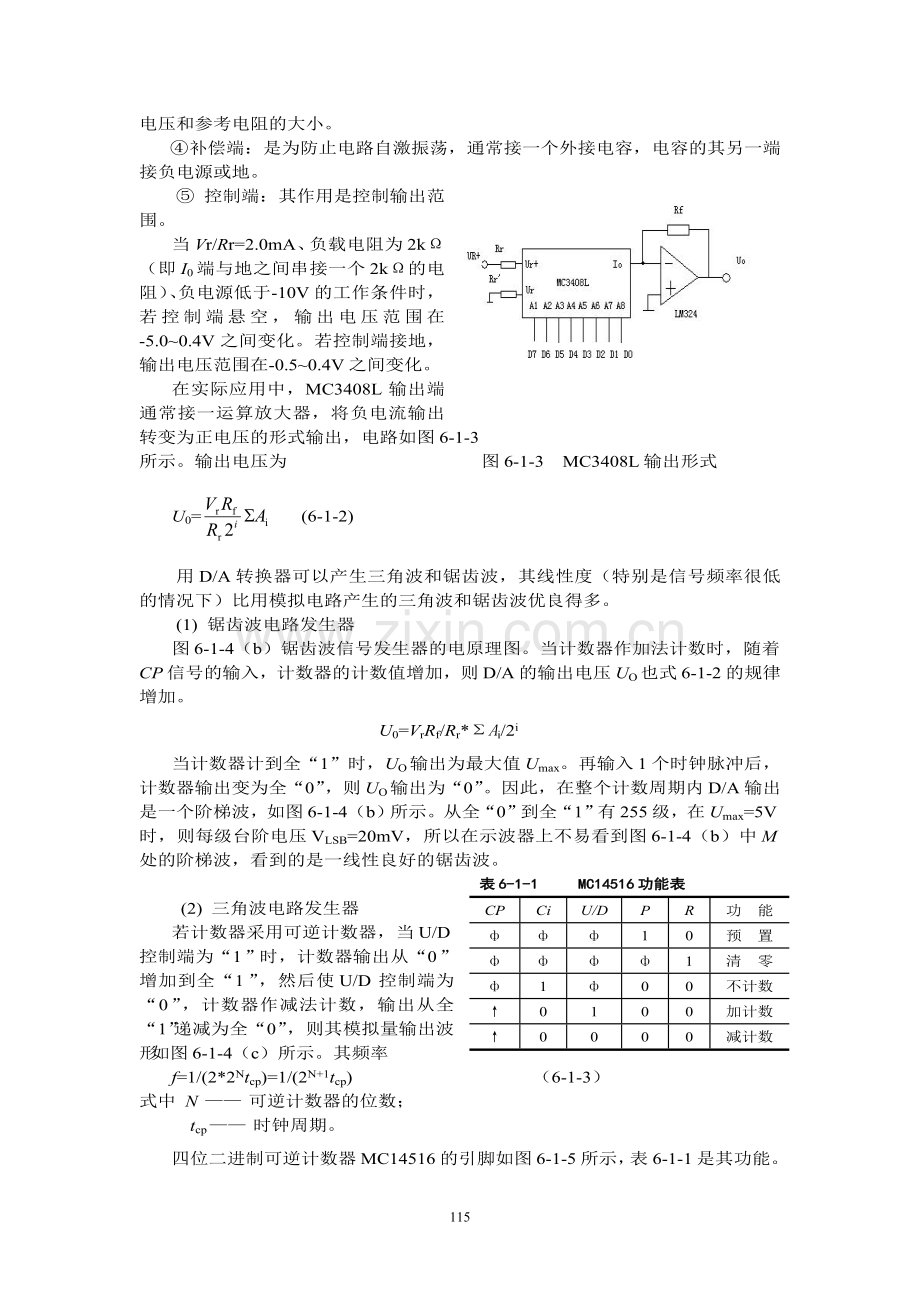

④ 补偿端：是为防止电路自激振荡，通常接一个外接电容，电容的其另一端接负电源或地。
⑤ 控制端：其作用是控制输出范围。
当Vr/Rr=2.0mA、负载电阻为2kΩ（即I0端与地之间串接一个2kΩ的电阻）、负电源低于-10V的工作条件时，若控制端悬空，输出电压范围在-5.0~0.4V之间变化。若控制端接地，输出电压范围在-0.5~0.4V之间变化。
在实际应用中，MC3408L输出端通常接一运算放大器，将负电流输出转变为正电压的形式输出，电路如图6-1-3
所示。输出电压为 图6-1-3 MC3408L输出形式
U0= (6-1-2)
用D/A转换器可以产生三角波和锯齿波，其线性度（特别是信号频率很低的情况下）比用模拟电路产生的三角波和锯齿波优良得多。
(1) 锯齿波电路发生器
图6-1-4（b）锯齿波信号发生器的电原理图。当计数器作加法计数时，随着CP信号的输入，计数器的计数值增加，则D/A的输出电压UO也式6-1-2的规律增加。
U0=VrRf/Rr*ΣAi/2i
当计数器计到全“1”时，UO输出为最大值Umax。再输入1个时钟脉冲后，计数器输出变为全“0”，则UO输出为“0”。因此，在整个计数周期内D/A输出是一个阶梯波，如图6-1-4（b）所示。从全“0”到全“1”有255级，在Umax=5V时，则每级台阶电压VLSB=20mV，所以在示波器上不易看到图6-1-4（b）中M处的阶梯波，看到的是一线性良好的锯齿波。
表6-1-1 MC14516功能表
CP
Ci
U/D
P
R
功 能
ф
ф
ф
1
0
预 置
ф
ф
ф
ф
1
清 零
ф
1
ф
0
0
不计数
↑
0
1
0
0
加计数
↑
0
0
0
0
减计数
(2) 三角波电路发生器
若计数器采用可逆计数器，当U/D控制端为“1”时，计数器输出从“0”增加到全“1”，然后使U/D控制端为“0”，计数器作减法计数，输出从全“1”递减为全“0”，则其模拟量输出波形如图6-1-4（c）所示。其频率
f=1/(2*2Ntcp)=1/(2N+1tcp) （6-1-3）
式中 N —— 可逆计数器的位数；
tcp—— 时钟周期。
四位二进制可逆计数器MC14516的引脚如图6-1-5所示，表6-1-1是其功能。

图6-1-4 D/A转换电原理图及其波形图
3． 实验电路

4．实验预习要求
（1）预习D/A转换器的基本原理。
（2）熟悉D/A芯片MC3408L的特性、引脚和典型应用。
（3）设计实验内容（2）中所需触发器电路，使计数器作可逆计数。
（4）画出实验报告所需的表格

5．实验内容及步骤

图6-1-5 MC14516的引脚图
（1）验证D/A输出模拟电压与输入数字量之间的关系，即6-1-2式。
① 按图6-1-3连接电路（每个电阻、参考电压及电源电压均需测量），运放LM324的Vcc接5V，VEE接地。
② 按表6-1-2输入数字量，用数字电压表测量输出电压UO，并与按式6-1-2计算的理论值进行比较，求出误差的大小。
③ 把MC3408L的控制脚接地，与②比较并记录输出电压有何变化。
（2）验证D/A输出波形的频率与时钟频率的关系
① 按图6-1-4接好电路，时钟频率取100kHz，用双踪示波器测量输出波形及频率（LM324的Vcc接5V，VEE接地）。
② 对图6-1-4作适当改变，使可逆计数器作自动加/减法计数，输出三角波信号。

表6-1-2 不同数字量输入时的模拟电压输出
D7D6D5D4D3D2D1D0
实测U0
理论值U’0
0 0 0 0 0 0 0 0

0 0 0 0 0 0 0 1

0 0 0 0 0 0 1 0

0 0 0 0 0 1 0 0

0 0 0 0 1 0 0 0

0 0 0 1 0 0 0 0

0 0 1 0 0 0 0 0

0 1 0 0 0 0 0 0

1 0 0 0 0 0 0 0

1 1 1 1 1 1 1 1

表6-1-3 不同时钟频率下输出频率
时钟
实测三角波频率
理论值
f1=1kHz

f2=10kHz

f3=100kHz

f4=1MHz

表6-1-4 不同输出波所对应的不同Rf值
Rf
平顶宽度（us）

0

80

150

③ 按表6-1-3所示的时钟频率，用双踪示波器测量CP与D/A输出三角波的关系。
（3）产生梯形波
① 把图6-1-4中的Rf换成一个10kΩ的电位器，时钟频率取100kHz。
② 记下表6-1-4中对应平顶宽度的电阻值。
需要注意的是：平顶宽度为“0”，指输出刚出现平顶时的反馈电阻值。
（4）当平顶宽度为“0”时，在Rf两端并联一个电容时，观察此时波形，若要产生一个正弦波，电容需多大。

6．实验设备和器材

（1）双踪示波器 1台
（2）数字逻辑实验箱 1台
（3）数字万用表 1台
（4）集成器件（MC3408L*1、LM324*1、MC14516*2）
(5)阻容元件 若干

7．实验思考题

（1）若把MC3408L的控制端9脚接地，输出波形会有什么变化？
（2）若把图6-1-4(a)中的MC14516改成74LS90，则输出波形会有什么变化，最大输出电压是多少伏？

8．实验报告要求

（1）作出各实验内容所需的电路图，记录实验数据，并填入相应的表内，计算出理论值，并分析误差来源，提出减少误差的方法。
（2）按要求记录所需波形。
（3）说明实验内容（3）的原理。

6.2 数据采集原理（A/D）实验

1． 实验目的

（1）熟悉A/D转换器的工作原理。
（2）掌握计数式A/D转换器的实现方法。

2． 实验原理

A/D转换器（ADC）的作用是将连续变化的模拟信号转换成离散的数字信号。完成转换的方法很多，但其基本结构是由采样、保持和量化、编码两部分组成，如实验图6-2-1所示。

图6-2-1 A/D转换框图
采样、保持电路是由受控的模拟开关和存储电容组成，根据采样定理，采样频率fs必须满足fs≥2fimax（fimax是输入模拟信号的最高频率）。模拟输入电压Uis(t)经采样保持电路后，输出电压Ui (t)为阶梯状信号。
虽然采样、保持电路的输出电压Ui(t)已是阶梯状，但阶梯幅值还是连续可变，有无限多个数值，无法与n位有限的2n个数字量一一对应，因此必须把采样后的电压值归化到规定数值的离散电平上。若是电压值在两个离散电平之间，就按一定的方法归并为这两个离散电平之一，这种取整归并的方法称作为“量化”。
把量化后的有限个电压值用一组n位的数字代码（如二进码、BCD码、格雷码）描述，就形成了各模拟电压所对应的数字量。这种用数字代码来表示量化幅值的过程称为“编码”。
无论何种ADC都不能缺少量化编码电路，按工作方式不同，量化编码电路有计数型、逐位比较型、双积分型等。也有多种A/D转换的专用集成电路。例如8位A/D转换芯片ADC0809，十二位A/D转换芯片ADC7520等。

3． 实验电路
计数型ADC的电路原理如图6-2-2所示。图中运算放大器LM324和R-2R网络组成DAC，T型电阻网络的输入端（A、B、C、D）分别接计数器QA、QB、QC和QD端，则DAC的输出电压UO为

图6-2-2 计数型ADC实验电原理图
UO=23QD+22Qc+21QB+20QA)

式中UiH是MC14510输出高电平的值。电压比较器（LM324#2）和与非门G1、G2（74LS00）组成对计数器时钟信号CP的控制电路。其功能是：当输入模拟信号Ui<UO时，E点为低电平，G1输出高电平，使CP信号通过门G2。MC14510做加法计数，输出数字码值逐步增大，D/A转换电路（LM324#1）输出的电压绝对值逐步增加，直至∣UO∣>∣Ui∣，E点为“1”，G1输出“0”， G2门被封锁，MC14510停止计数，此时计数器输出的数码即为ADC后的数字信号。
图中R1和稳压管2CW11构成保护电路，使E点电压小于等于2CW11的稳定电压。因而只需选择稳压管的稳定电压小于TTL输入端允许的最大逻辑高电平，就能保证G1门不会因输入电压太高而损坏。
图中74LS248和LED数码管是显示模拟量转换成数字量后的数码，便于实验观察。
可逆二—十进制计数器MC14510的引脚如图6-2-3所示，功能如表6-2-1。

图6-2-3 MC14150引脚图

表6-2-1 MC14510功能表
Ci
U/D
P
R
CP
功 能
1
Ф
0
0
Ф
不计数
0
1
0
0
↑
加1
0
0
0
0
↑
减1
Ф
Ф
1
0
Ф
预置
Ф
Ф
Ф
1
Ф
清零

4．实验预习要求

（1）熟悉MC14510、LM324引脚及其特性。
（2）掌握计数式ADC的工作原理及其特点。
（3）认真分析实验电路图中各元器件的功能。
（4）设计实验报告所需记录的表格。

5．实验内容及步骤

（1）测试DAC工作状况
① 准备工作
按实验图6-2-2接好电路后把开关K1拨到5kΩ一端，使MC14510的R端接5V电源，MC14510的QA、QB、QC和QD端为全零，测量UO的电平。然后把开关K2拨到（1）位置，以便于测量D/A工作情况，再把开关K1拨到接地端，使MC14510做加法运算，输入单次脉冲直至输出端为“1001”，调节W2使UO输出为 -8V。
②测量D/A转换特性 拨动K1使MC14510清零，再拨动K1使MC14510做加法运算，然后逐次输入单次脉冲，并测出对应的UO值填入表6-2-2中。

表6-2-2 DAC输出电压测量记录表
CP
0 1 2 3 4 5 6 7 8 9
UO

（2）测量ADC工作状况
把开关K2拨到（2）位置，DAC输出接比较器输入端，同时计数器清零，调节W1使Ui=-3V。启动计数器工作，CP端仍接单次脉冲发生器，记下ADC结束后的计数器状态，并填入实验表6-2-3中。然后调节W1使Ui=-5V和-6V，记下计数器输出数（即LED显示的数字），并填入表6-2-3中。
表6-2-3 ADC转换数据测量记录表
CP
Ui=-3V
Ui=-5V
Ui=-6V
LED读数
LED读数
LED读数
CP0

CP1

CP2

CP3

CP4

CP5

CP6

CP7

CP8

CP9

6． 实验设备和器材

（1）数字逻辑实验箱 1台
（2）数字万用表 1台
（3）集成器件（MC14510、LM324 、74LS00） 各1片
（4）稳压管（2CW11） 1个
（5）电位器 2只
（6）电阻 11只

7． 实验思考题

若要提高图6-2-2 ADC的精度，可采取什么措施？

8． 实验报告要求

（1）作出各实验电路图及记录表格。
（2）在DAC部分最低位数字变化1所对应的U0电压是多少？它与哪些参数有关？
（3）在图6-2-2计数式ADC中，当Ui=-3V和-5V时，每完成一次A/D所需时间各为多少Tcp？为什么？（CP为单脉冲输入）。

6.3 数模转换器应用实验
1．实验目的和要求
（1）了解R-2R数模转换器的工作原理。
（2）了解DAC应用的基本方法。
（3）了解数模转换单极性输出和偏移二进制码双极性输出的电路原理。
（4）了解计数型逐次逼近模数转换器的电路原理。
（5）了解量化方式对模数转换精度的影响。
2．实验原理
（1）数模转换
集成数模转换器DAC的任务是把输入的数字量转换成与之成正比的电压模拟量，输出电压Uo与输入的数字值ND的一般关系为
Uo=± （6-3-1）
其中，VLSB表示了DAC分辨最小输出电压的能力，称为分辨电压，是衡量DAC性能指标的重要静态参数。
① D/A转换电路的输出方式。
由于D/A转换的基本原则是输出模拟电压的绝对值与输入数字值成正比，当输入数字量是无符号的自然二进制码ND时（其数值NK=码值ND），输出Uo是单极性模拟信号；当输入是带符号位的二进制编码时，希望输出Uo相应是有正、负极性的模拟信号。一般，单极性输出的集成DAC可以通过外部电路来扩展输出极性。在双极性数模转换电路中，常用的带符号位二进制编码形式有偏移二进制码和二进制补码。它们的共同特点是：最高位为符号位，n位码的数值范围为－2n-1～2n-1－1。偏移二进制码的编码方式是：正数的最高位为“1”，负数的最高位为“0”；n位偏移二进制码的数值NK和其码值ND的关系是：
NK=ND —2 n-1 （6-3-2）
根据输出模拟量的绝对值与输入数字值成正比的D/A转换原则，偏移二进制码数模转换的输出电压可以表示为
Uo =±=±= （6-3-3）
显然，当集成DAC输入偏移二进制码ND时，利用反相加法器在其输出电压中叠加—，就得到与输入数字值NK成正比的双极性模拟量Uo，输出电压范围是－～。
② 8位R-2R倒T型电阻网络数模转换器DAC0832
DAC0832是8位R-2R倒T型电阻网络数模转换器，反馈电阻RFB内含，且RFB=R=10kΩ。数字输入为并行方式，并且经过两级寄存器锁存，所以能够同时存放两组输入数据，原理框图如图6-3-2所示。数码输入可以采用双缓冲、单缓冲或直通三种方式。直通输入方式时应使WR(——)1 = WR(——)2 = CS(——) = XFER(————) = ”0”，I(——)LE = “1”，从而将输入数字量直接送到D/A转换器中进行转换。

DAC0832的控制功能如下：
D0 ~ D7为8位数据输入端；
I(——)LE为数据允许锁存信号，高电平有效；
CS(——)为输入寄存器选择信号，低电平有效；
XFER(————)为数据传送信号，低电平有效；
WR(——)1为输入寄存器写选通信号，低电平有效；
WR(——)2为DAC寄存器的写选通信号，低电平有效；
VREF基准电源输入端；RFB为反馈信号输入端；
IO1为电流输出端1，其值随DAC输入数码值N线性变化；IO2为电流输出端2，其值与IO1成模为2n的补函数关系；
VCC为电源输入端；AGND为模拟接地；DGND为数字接地。
DAC0832为电流输出型D/A转换器，若要输出模拟电压，需外加运算放大器转换电路。
③ D/A转换电路的特性调整
D/A转换电路在使用前必须进行零点调整和满度调整。具体调节方法是：
ⅰ 零点调节——输入数字码为全“0”，调节输出运算放大器的调零电位器（如图6-3-2中的RW1）使输出电压Uo小于量化单位VLSB。
ⅱ 满度调节——输入数字码为全“1”，调节输出运算放大器的反馈电位器（如图6-3-2中的RW2）使输出电压Uo在（Vref -1.5VLSB）～（Vref -0.5VLSB）之间。
ⅲ 双极性输出方式的负满度调节（设输入为偏移二进制码）——输入数字码为全“0”，调节叠加偏移电压的电位器（如图6-3-2中的RW3）使输出电压Uo在-+0.5VLSB ～ -+1.5VLSB之间。
（2）模数转换
模数转换的任务是把随时间连续变化的模拟信号转换成离散的数字量，使输出数字码ND的值与输入模拟量Ui的幅值成正比。模数转换的方式有多种：并行转换、逐次比较转换、双积分转换等。
逐次比较模数转换的原理是：用一个与输出数字码位数相同的DAC逐次产生以二进制位权变化的量化电平Ug与输入模拟信号Ui逼近比较，直到两者之差ε小于量化单位VLSB。转换结束时，DAC的输入数字码就是A/D转换值。
根据ADC的转换原理，量化后输出的数字量应该满足：
（6-3-4）
由于Ui是连续量，而ADC输出的数字码为离散量，式6-3-4不可能对所有输入都满足。所以，ADC存在转换误差ε：
ε=Ui — Ug = Ui—ND VLSB （6-3-5）
该误差受量化方式的影响，所以也称为量化误差。根据量化电平的取值不同，量化方式分为四舍五入和去零留整两种。

①去零留整方式的量化电平取值Ug为量化单位ULSB的整数倍，即：
Ug = K VLSB （K= 0，1，... 2n –1） （6-3-6）
当Ui满足： KVLSB ≤ Ui <（K+1）VLSB 时，数字输出ND =K（或K+1）。由式6-3-5可知，去零留整方式的量化误差总大于0（或总小于0），最大误差是在Ui接近于（K+1）VLSB（或KVLSB）时，绝对值为
|εmax|= |Ui- Ug |≈（K+1）VLSB - K VLSB = VLSB （6-3-7）
②四舍五入方式的量化电平Vg 取值为()VLSB。
当Ui满足： 时，数字输出ND = K。显然，四舍五入方式的量化误差有正有负，最大误差是在Ui接近于(K-)VLSB或(K+)VLSB时，其绝对值为
（6-3-8）
（3）压控分频电路
若图6-3-2电路中X点接高电平Vcc，使计数器74161的使能ET、EP始终有效，而电压比较器A2的输出Y接SET端，控制计数器的置数操作。当计数器的输出码增加使D/A转换的输出电压略大于输入电压Ui时，Y为“0”，计数器被反馈置零。调节Ui可以改变计数器的最大状态码，从而以改变计数器模值的方法实现压控分频功能。
3．实验参考电路

4．实验预习
（1）预习教材中有关R-2R数模转换电路工作原理和D/A转换器输出方式的内容。考虑图6-3-2电路在实现偏移二进制码转换时电阻R的阻值为多少？Z点电压应该是多少？
（2）预习教材中有关模数转换量化误差和逐次比较A/D转换原理的内容。
（3）分析图6-3-2电路当计数器输出码增加1时，数模转换输出电压Uo的增量VLSB是多少？
（4）分析图6-3-2电路在单极性输出时Uo的电压范围为多少？
（5）分析图6-3-2电路在双极性输出时Uo的电压范围为多少？分辨电压VLSB为多少？
（6）分析图6-3-2电路的输入模拟电压Ui的量化单位是多少？采用去零留整或四舍五入量化方式时的最大误差各是多少？
（7）修改图6-3-2电路，使之实现压控分频功能。
（8）阅读实验内容和注意事项，掌握实验进程和操作方法。
5．实验内容及步骤
（1）四位二进制计数器功能测试
连接图6-3-2中74LS161计数器部分电路，计数器输出接逻辑指示灯，复位端CLR和置位端SET接逻辑开关，开关置于高电平“1”。使能端X接5V。输入1Hz计数脉冲，观察计数器输出状态变化是否呈四位二进制加计数规律。
（2）单极性输出数模转换电路功能测试
① 把计数器各位输出Q0 ~ Q3按位序接D/A转换器的数据输入D3~D6，D/A输入D7和D0~D2接地，如图6-3-2所示。Z端悬空。构成单极性D/A转换电路。
② D/A调零点。
将计数器的复位端CLR置“0”（SET置“1”），使计数器输出全“0”，调节RW1使D/A输出电压Uo小于0.15V（=VLSB）。
③ D/A调满度。
将计数器的置位端SET置“0”（CLR置“1”），使计数器输出全“1”，调节RW2使D/A输出Uo在2.34～2.35V之间 (≈5*15/32 )。
④ 计数器输入1kHz计数脉冲，用示波器观察并记录单极性数模转换输出Uo的波形，测试Uo的最大值______V、周期______ms、每个周期的阶数_______和电压阶差值________V。
（3）偏移二进制码双极性输出数模转换电路功能测试
① 计数器输出按位序接D/A的高四位，D/A的低四位接地。
② Z端接5V。CLR置“0”使计数器复位（输出为全“0”）。调节RW3使数模转换输出Uo为-2.5V（-Vref/2），实现偏移二进制码双极性D/A转换功能。
③ CLR恢复高电平，计数器计数。观察并记录偏移二进制码输入时双极性数模转换输出Uo的波形，测试Uo的最大值____________、最小值____________、周期__________和电压阶差值___________。
（4）逐次逼近模数转换器功能测试
① 去零留整量化方式模数转换
Z端悬空，不接电源。恢复单极性输出数模转换。计数器的使能控制X改接比较器输出Y，使计数器受DAC输出控制，构成去零留整量化方式的逐次比较型模数转换电路。计数器的脉冲可降低至100Hz。调节RW4，改变输入模拟电压Ui。记录Ui为表6-3-1中各值时转换码Q3Q2Q1Q0对应的十进制数ND，并测试相应的数模转换输出Uo。
表6-3-1 去零留整量化方式A/D转换测试数据记录表
Ui（V）
0.1
0.4
0.6
0.9
1.2
1.5
1.8
2.1
2．3
UO（V）

ND

Ug（V）

εA/D（V）

εD/A（V）

② 四舍五入量化方式模数转换
ⅰ. Z端接-5V，电阻R1改为560kΩ，使数模转换器的输出UO叠加VLSB/2，实现四舍五入量化方式的逐次逼近模数转换电路。
ⅱ. 令CLR=“0”使计数器复位。调节RW3，使DAC输入为全“0”时的输出电压UO在80mV（≈-Vref /26= VLSB/2）左右。
ⅲ. 令CLR=“1”，计数器恢复计数。调节RW4，记录Ui为表6-3-2中各值时A/D转换码Q3Q2Q1Q0对应的十进制数ND并测试数模转换输出UO。
表6-3-2 四舍五入量化方式A/D转换测试数据记录表
Ui（V）
0.1
0.4
0.6
0.9
1.2
1.5
1.8
2.1
2．3
UO（V）

ND

Ug（V）

εA/D（V）

εD/A（V）

（5）压控分频电路
按预习内容（7）的设计连接电路，计数器输入10kHz时钟脉冲，调节RW4使Ui等于表6-3-3中各数据值，测试并记录74161 输出Q3的信号周期TQ3。
表6-3-3 压控分频测试数据记录表
Ui（V）
0.1
0.4
0.6
0.9
1.2
1.5
1.8
2.1
2．3
TQ3（ms）

分频率

（6）注意事项
① 计数器的复位信号CLR起启动A/D转换的作用，当Ui值从大变小时，必须给CLR一个负脉冲，启动一次A/D转换。
② 连接电路时注意线不要太长，尽可能贴近面包板，排线整齐便于检查。
③ 数字地和模拟地（图中用两种符号表示）先分开连接，然后一点共接。即先把计数器的参考地、DAC0832的数字地DGND和DAC接地的控制信号连通；把运算放大器的参考地和DAC模拟地AGND、接地的Io2连通；最后把用一条导线把两个参考地连通。这样可以减小脉冲数字信号对模拟信号的干扰影响。
6．实验设备和器材
（1）数字逻辑实验箱 1台
（2）双踪示波器 1台
（3）数字万用表 1台
（4）双列直插集成四位二进制计数器 74LS161 1片
（5）双列直插集成数模转换器DAC0832 1片
（6）双列直插四集成运算放大器LM324 1片
（7）多圈电位器10kΩ、100kΩ 各1个
7．实验思考题
（1）如果计数器74LS161的输出接DAC0832的低四位数据输入，D/A转换的分辨电压VLSB为多少？单极性输出时UO的电压变化范围是多少？
（2）图6-3-2电路在D/A转换为偏移二进制码双极性输出时，能否相应实现双极性A/D转换（Ui有正、负极性）？为什么？
（3）比较器输出端二极管D和1K电阻起什么作用？提示：比较器电源为±5V，所以比较结果的逻辑电平为±5V。
8．实验报告要求
（1）分析电路的工作原理。
（2）回答预习内容（3）~（6）。说明参数分析依据。
（3）整理记录数据和测试波形，计算表6-3-1，6-3-2中各量化电平Ug和量化误差ε。
其中A/D转换误差εA/D由式6-3-5计算，D/A转换误差为：
εD / A= Uo—ND VLSB（去零留整）或 εD/ A= Uo—（ND VLSB+ VLSB/2）（四舍五入）
（4）计算表6-3-3中各分频率。
（5）回答思考题。
