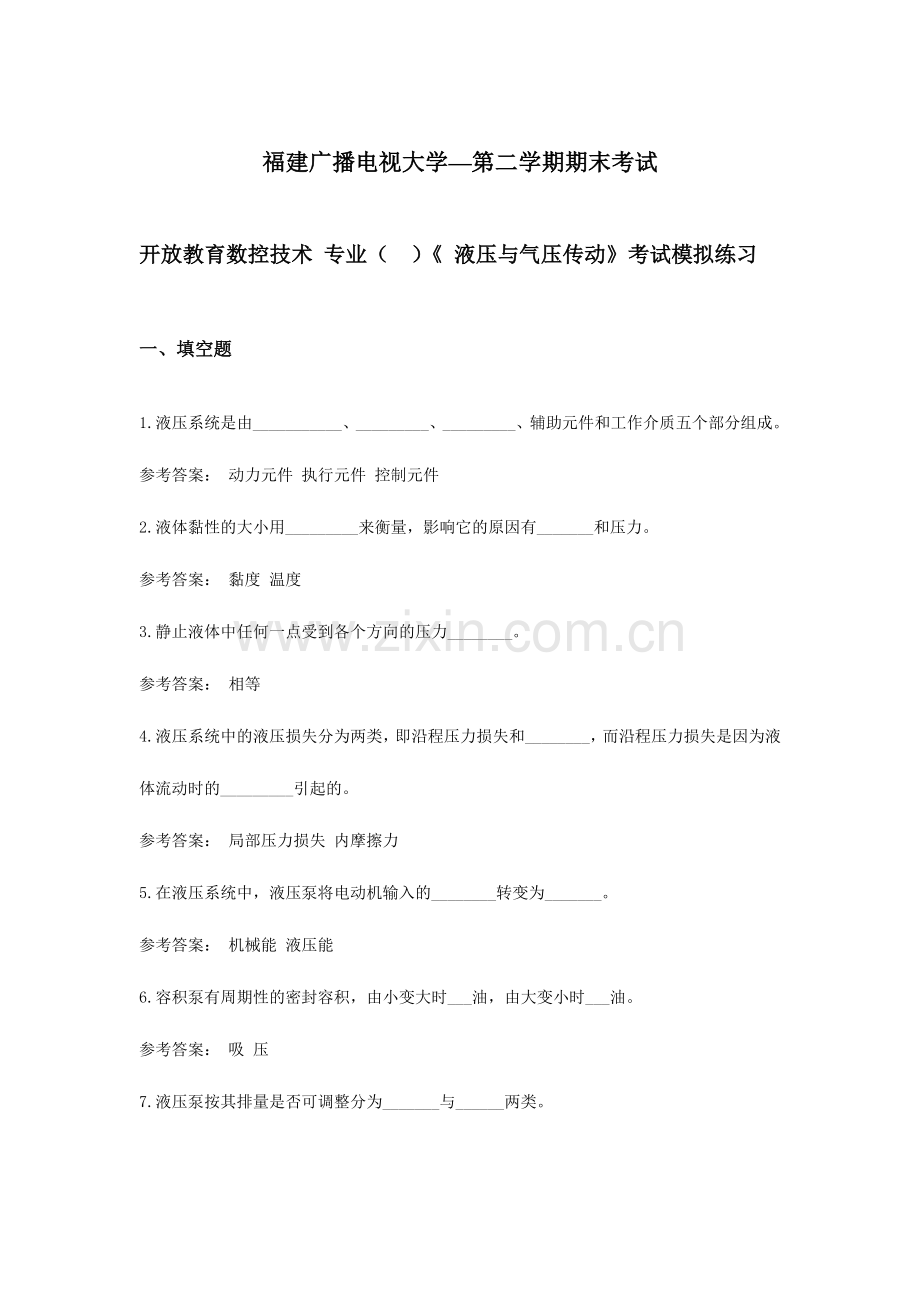

福建广播电视大学—第二学期期末考试

开放教育数控技术 专业（ ）《 液压与气压传动》考试模拟练习
一、填空题
1.液压系统是由___________、_________、_________、辅助元件和工作介质五个部分组成。
参考答案： 动力元件 执行元件 控制元件
2.液体黏性的大小用_________来衡量，影响它的原因有_______和压力。
参考答案： 黏度 温度
3.静止液体中任何一点受到各个方向的压力________。
参考答案： 相等
4.液压系统中的液压损失分为两类，即沿程压力损失和________，而沿程压力损失是因为液体流动时的_________引起的。
参考答案： 局部压力损失 内摩擦力
5.在液压系统中，液压泵将电动机输入的________转变为_______。
参考答案： 机械能 液压能
6.容积泵有周期性的密封容积，由小变大时___油，由大变小时___油。
参考答案： 吸 压
7.液压泵按其排量是否可调整分为_______与______两类。

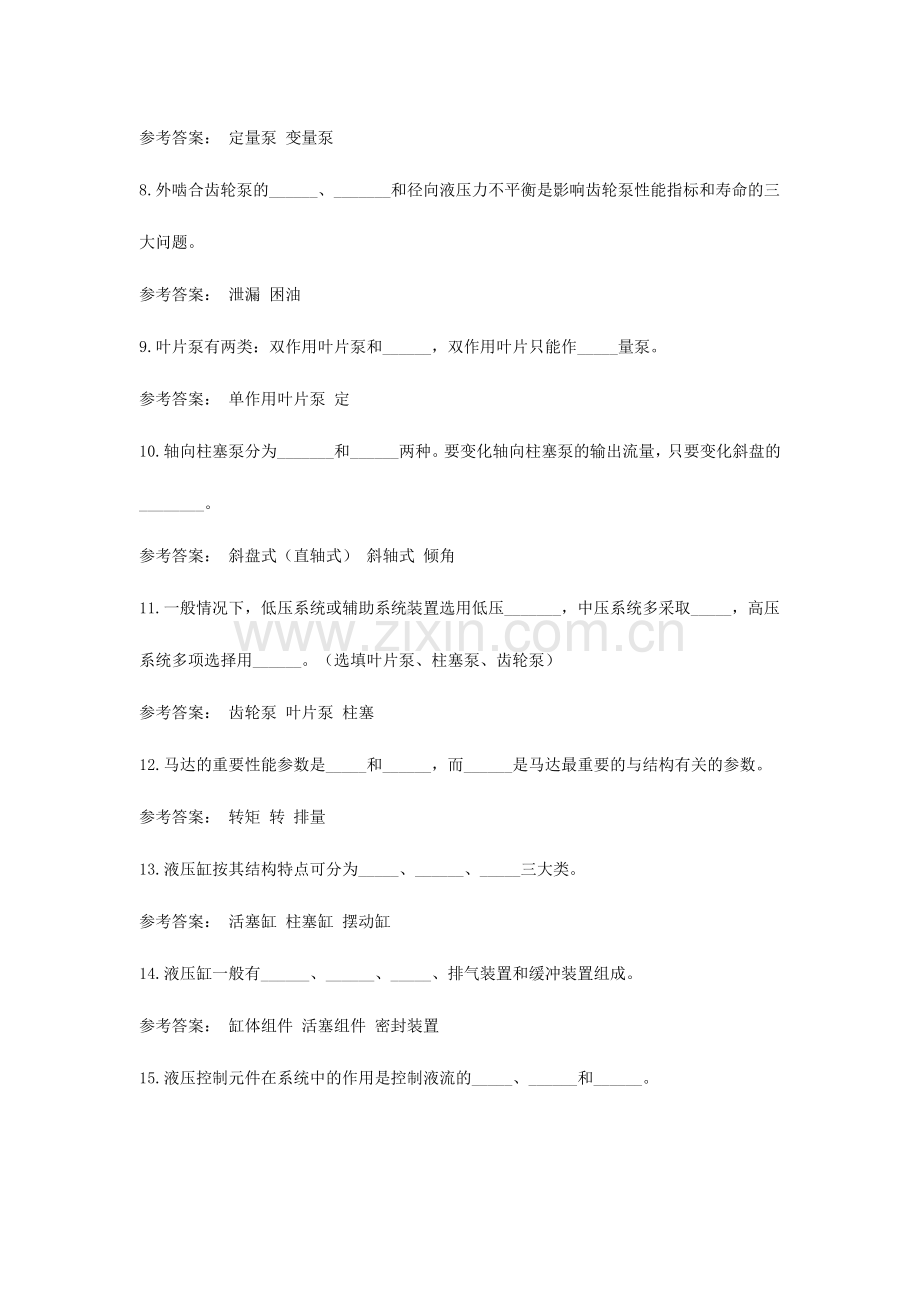

参考答案： 定量泵 变量泵
8.外啮合齿轮泵的______、_______和径向液压力不平衡是影响齿轮泵性能指标和寿命的三大问题。
参考答案： 泄漏 困油
9.叶片泵有两类：双作用叶片泵和______，双作用叶片只能作_____量泵。
参考答案： 单作用叶片泵 定
10.轴向柱塞泵分为_______和______两种。要变化轴向柱塞泵的输出流量，只要变化斜盘的________。
参考答案： 斜盘式（直轴式） 斜轴式 倾角
11.一般情况下，低压系统或辅助系统装置选用低压_______，中压系统多采取_____，高压系统多项选择用______。（选填叶片泵、柱塞泵、齿轮泵）
参考答案： 齿轮泵 叶片泵 柱塞
12.马达的重要性能参数是_____和______，而______是马达最重要的与结构有关的参数。
参考答案： 转矩 转 排量
13.液压缸按其结构特点可分为_____、______、_____三大类。
参考答案： 活塞缸 柱塞缸 摆动缸
14.液压缸一般有______、______、_____、排气装置和缓冲装置组成。
参考答案： 缸体组件 活塞组件 密封装置
15.液压控制元件在系统中的作用是控制液流的_____、______和______。
参考答案： 压力 流量 方向
16.方向控制阀重要有______和______两种，它是利用阀芯和阀体_____的变化，实现油路的接通和断开。
参考答案： 单向阀 换向阀 相对位置
17.压力控制阀的共同特点是利用作用在阀芯上的________和_______相平衡的原理进行工作。其中溢流阀依照结构和工作原理分为_________和________溢流阀两种。
参考答案： 液体压力 弹簧力 直动式 先导式
18.减压阀是一个利用液流流过缝隙产生________的原理，按控制压力的情况其分为_________、定比和_________压阀三种。
参考答案： 压力降 定值、 定差减
19.流量控制阀均以_______为基础，利用变化阀口________或_______来变化液阻，以达成调整流量的目标。
参考答案： 节流量单元 通流面积 通道长度
20.液压系统中的辅助元件有_______、_______、蓄能器、管件等。
参考答案： 油箱 滤油器
二、计算题
1、图示回路，溢流阀的调整压力为5MPa，次序阀的调整压力为3MPa，问
下列情况时A、B 点的压力各为多少？
（1）液压缸运动时，负载压力pL=4MPa；
（2）活塞运动到终点时。

2、一夹紧回路如图所示，若溢流阀调定压力为5MPa，减压阀调定压力为2.5 MPa。试分析（1）活塞空载运动时A、B 两点压力各为多少？（2）工件夹紧活塞停止后，A、B 两点压力又各为多少？

3、在下图所示回路中，两溢流阀的调整压力分别为py1＝2MPa，py2＝10MPa。试求：
（1）活塞分别向右有载运动时，泵的工作压力各为多少？
（2）活塞分别向左有载运动时，泵的工作压力各为多少？

4、如下图所示，两串联双杆活塞杆液压缸的有效作用面积A1=50c㎡,A2=20c㎡,液压泵的流量qv=3L/min,负载F1=5kN，F2=4kN,不计损失，求两缸工作压力p1、p2及两活塞运动速度v1、v2。

5、差动连接液压缸如图所示。已知进油流量q=30L/min,进油压力p=4MPa,要求活塞往复运动速度相等，均为6m/min。试计算此液压缸筒内径D和活塞杆直径d,并求输出推力F。

6、如下图所示，为两结构尺寸相同的液压缸，其有效作用面积A1=100cm2,A2=80 cm2,p1=1MPa液压泵的流量q1=12L/min,若不计摩擦损失和泄漏，试求：
1） 两缸负载相同时，两缸的负载和速度各为多少？
2） 缸1不受负载时，缸2能承受多少负载？
3） 缸2不受负载时，缸1能承受多少负载？

7、如下图所示，已知A1=20c㎡,A2=10c㎡，F=5kN，qp=16L/min，qT=0.5L/min，py=5Mpa，若不计管路损失，试求：
（1）电磁铁断电时，p1=? P2=? V=?；
（2）电磁阀通电时，p1=? P2=? V=? 溢流阀的溢流量Δq=?。

8、下图所示的三个液压缸的活塞杆直径均为d，活塞直径均为D，已知输入流量为q，压力为p，分析各缸运动件的运动方向及写出推力F和速度v的体现式。

三、综合分析题

1、液压机液压系统如图所示，请读懂该图，填写电磁动作次序表（铁吸合标“＋”，电磁铁断开“－”，吸合和断开均可也标“－”）。

电磁铁动作循环表

动 作 顺 序
电 磁 铁
1DT
2DT
3DT
压
程
迅速下行

慢速接近工作、加压

保压

回
程
慢速回程

迅速回程

2.下图为专用铣床液压系统，工件的夹紧及工作台移动由液压系统完成。铣床的加工循环为手工上料→工件自动夹紧→工作台快进→铣削进给→工作台快退→夹具松开→手工卸料。分析系统回答如下问题：

①填写电磁铁动作次序表：

②系统由哪些基本回路组成：

③哪些工况由双泵供油,哪些, 工况由单泵供油：
