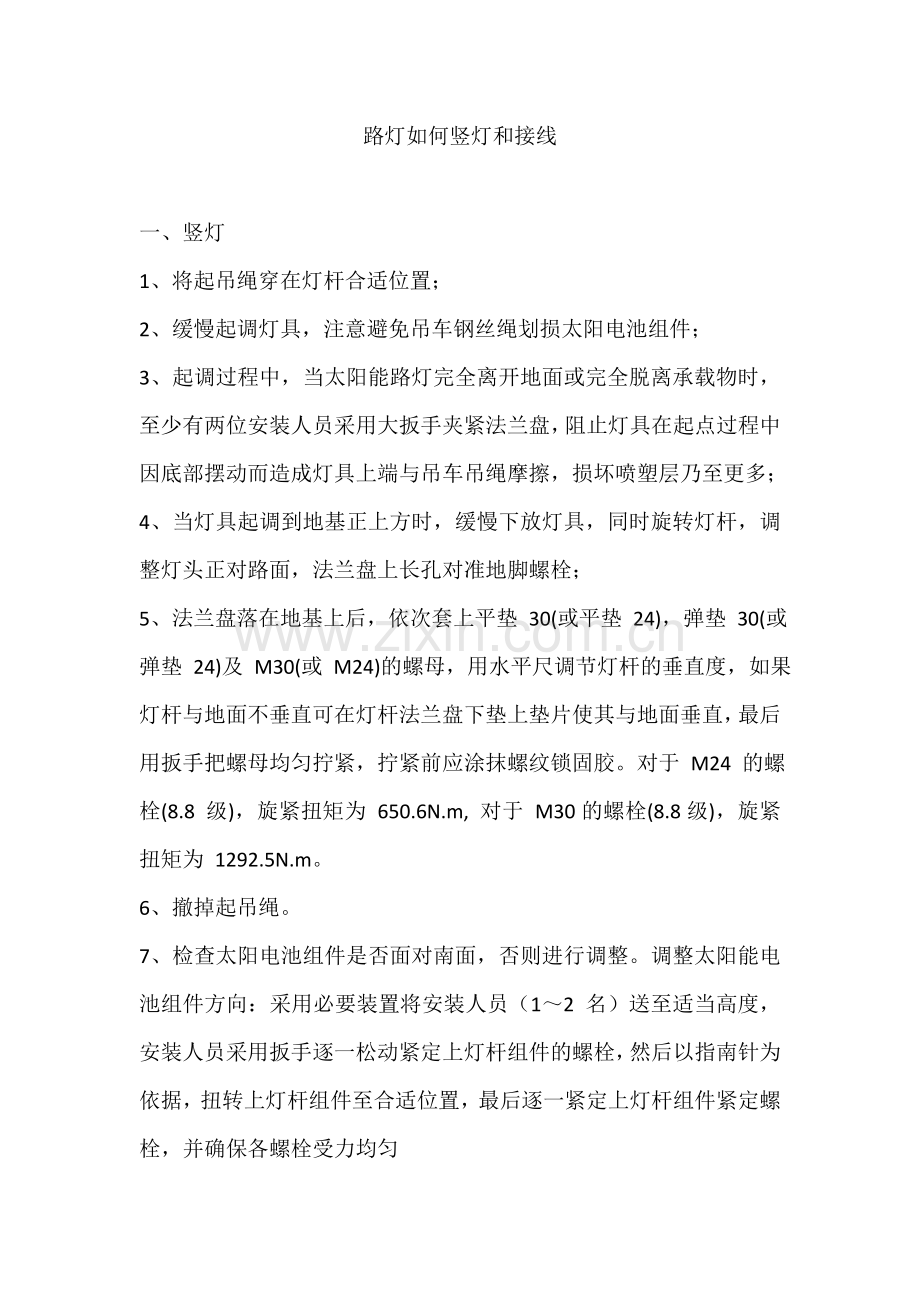

路灯如何竖灯和接线

一、竖灯
1、将起吊绳穿在灯杆合适位置；
2、缓慢起调灯具，注意避免吊车钢丝绳划损太阳电池组件；
3、起调过程中，当太阳能路灯完全离开地面或完全脱离承载物时，至少有两位安装人员采用大扳手夹紧法兰盘，阻止灯具在起点过程中因底部摆动而造成灯具上端与吊车吊绳摩擦，损坏喷塑层乃至更多；
4、当灯具起调到地基正上方时，缓慢下放灯具，同时旋转灯杆，调整灯头正对路面，法兰盘上长孔对准地脚螺栓；
5、法兰盘落在地基上后，依次套上平垫 30(或平垫 24)，弹垫 30(或弹垫 24)及 M30(或 M24)的螺母，用水平尺调节灯杆的垂直度，如果灯杆与地面不垂直可在灯杆法兰盘下垫上垫片使其与地面垂直，最后用扳手把螺母均匀拧紧，拧紧前应涂抹螺纹锁固胶。对于 M24 的螺栓(8.8 级)，旋紧扭矩为 650.6N.m, 对于 M30的螺栓(8.8级)，旋紧扭矩为 1292.5N.m。
6、撤掉起吊绳。
7、检查太阳电池组件是否面对南面，否则进行调整。调整太阳能电池组件方向：采用必要装置将安装人员（1～2 名）送至适当高度，安装人员采用扳手逐一松动紧定上灯杆组件的螺栓，然后以指南针为依据，扭转上灯杆组件至合适位置，最后逐一紧定上灯杆组件紧定螺栓，并确保各螺栓受力均匀

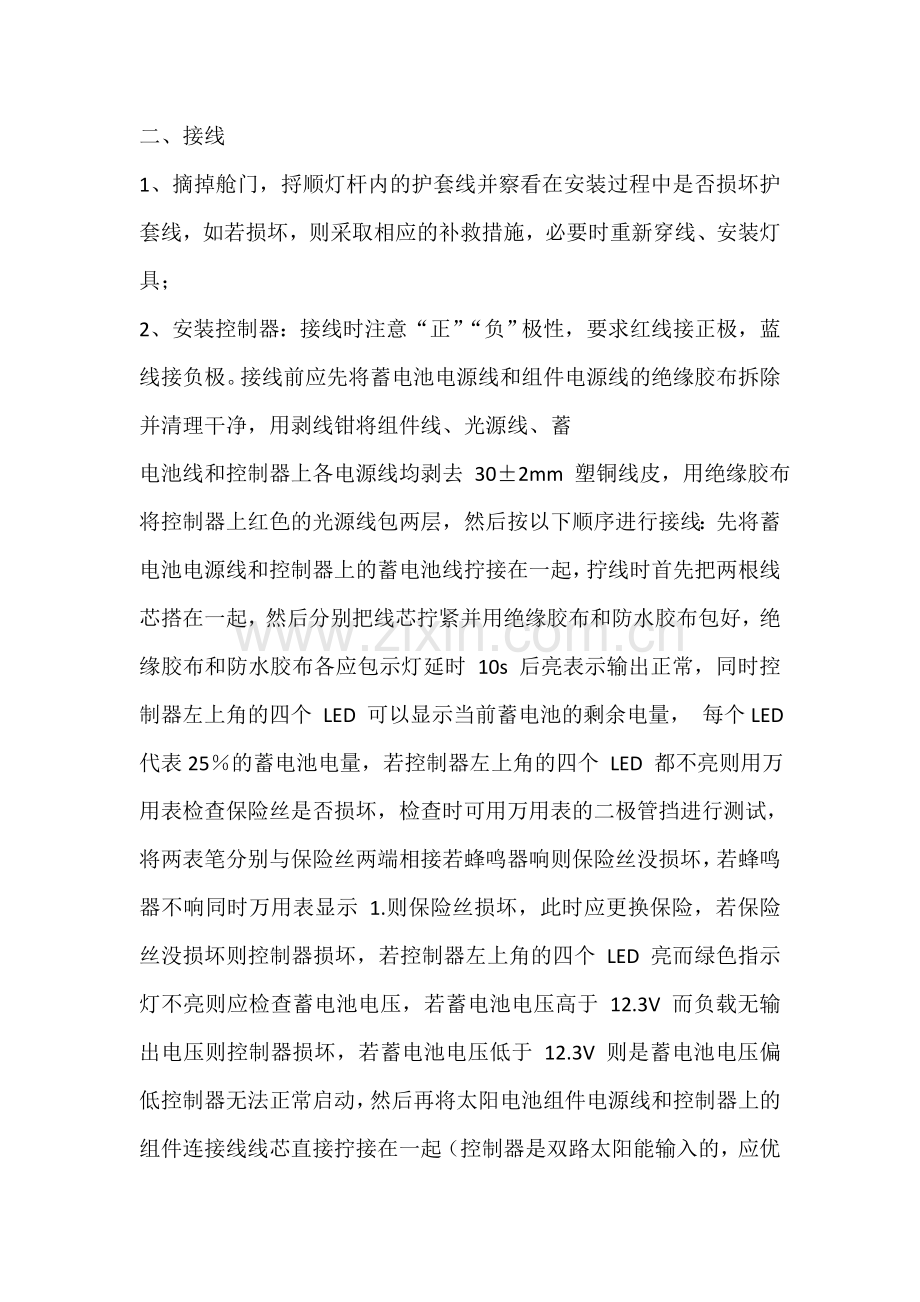

二、接线
1、摘掉舱门，捋顺灯杆内的护套线并察看在安装过程中是否损坏护套线，如若损坏，则采取相应的补救措施，必要时重新穿线、安装灯具；
2、安装控制器：接线时注意“正”“负”极性，要求红线接正极，蓝线接负极。接线前应先将蓄电池电源线和组件电源线的绝缘胶布拆除并清理干净，用剥线钳将组件线、光源线、蓄
电池线和控制器上各电源线均剥去 30±2mm 塑铜线皮，用绝缘胶布将控制器上红色的光源线包两层，然后按以下顺序进行接线：先将蓄电池电源线和控制器上的蓄电池线拧接在一起，拧线时首先把两根线芯搭在一起，然后分别把线芯拧紧并用绝缘胶布和防水胶布包好，绝缘胶布和防水胶布各应包示灯延时 10s 后亮表示输出正常，同时控制器左上角的四个 LED 可以显示当前蓄电池的剩余电量， 每个LED 代表25％的蓄电池电量，若控制器左上角的四个 LED 都不亮则用万用表检查保险丝是否损坏，检查时可用万用表的二极管挡进行测试，将两表笔分别与保险丝两端相接若蜂鸣器响则保险丝没损坏，若蜂鸣器不响同时万用表显示 1.则保险丝损坏，此时应更换保险，若保险丝没损坏则控制器损坏，若控制器左上角的四个 LED 亮而绿色指示灯不亮则应检查蓄电池电压，若蓄电池电压高于 12.3V 而负载无输出电压则控制器损坏，若蓄电池电压低于 12.3V 则是蓄电池电压偏低控制器无法正常启动，然后再将太阳电池组件电源线和控制器上的组件连接线线芯直接拧接在一起（控制器是双路太阳能输入的，应优先连接第一路），拧线时首先把两根线芯搭在一起，然后分别把线芯拧紧并用绝缘胶布和防水胶布包好，绝缘胶布和防水胶布各应包两层并用力缠紧，在包防水胶布时，防水胶布应至少拉至原长的 2 倍，此时控制器左上角的四个 LED 呈动态循环相加点亮表示正在进行充电，10s 后绿色指示灯灭，电充满后 LED 将停止循环闪烁并全部点亮，最后将光源线的绝缘胶布拆除并清理干净后将光源电源线和控制器上负载连接线的线芯直接拧接在一起（不带逆变器时），拧线时首先把两根线芯搭在一起，然后分别把线芯拧紧并用绝缘胶布和防水胶布包好，绝缘胶布和防水胶布各应包两层并用力缠紧，在包防水胶布时，防水胶布应至少拉至原长的2 倍；
3、安装舱门，采用三角锁紧固舱门。
