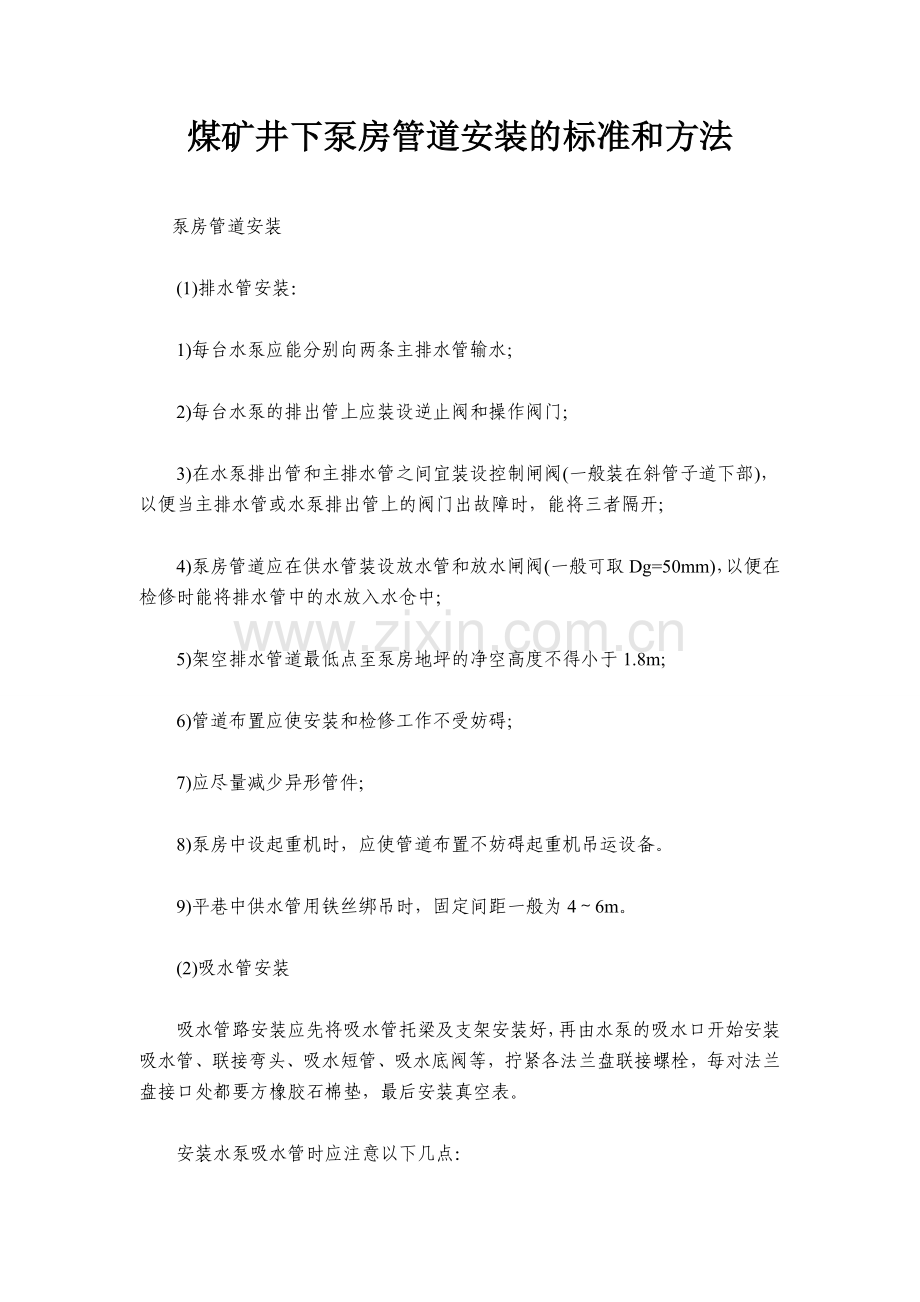

煤矿井下泵房管道安装的标准和方法

　　泵房管道安装

　　(1)排水管安装：

　　1)每台水泵应能分别向两条主排水管输水;

　　2)每台水泵的排出管上应装设逆止阀和操作阀门;

　　3)在水泵排出管和主排水管之间宜装设控制闸阀(一般装在斜管子道下部)，以便当主排水管或水泵排出管上的阀门出故障时，能将三者隔开;

　　4)泵房管道应在供水管装设放水管和放水闸阀(一般可取Dg=50mm)，以便在检修时能将排水管中的水放入水仓中;

　　5)架空排水管道最低点至泵房地坪的净空高度不得小于1.8m;

　　6)管道布置应使安装和检修工作不受妨碍;

　　7)应尽量减少异形管件;

　　8)泵房中设起重机时，应使管道布置不妨碍起重机吊运设备。

　　9)平巷中供水管用铁丝绑吊时，固定间距一般为4～6m。

　　(2)吸水管安装

　　吸水管路安装应先将吸水管托梁及支架安装好，再由水泵的吸水口开始安装吸水管、联接弯头、吸水短管、吸水底阀等，拧紧各法兰盘联接螺栓，每对法兰盘接口处都要方橡胶石棉垫，最后安装真空表。

　　安装水泵吸水管时应注意以下几点：

　　1)离心泵的吸水高度，必须保证水泵在无汽蚀情况下工作。

　　2)吸水管路内一般是低于大气压的，若管路安装不严密，就要产生漏气现象，影响水泵正常工作。因此，法兰连接处应非常紧固，严防空气漏入。

　　3)吸水管不能有存气的地方，所以吸水管的煤矿井下泵房管道安装的标准和任何部分都不能高于水泵的进水口。吸水管如果要加异径短管连接，应采取偏心异径短管，否则容易存气，影响水泵正常工作。

　　4)吸水管的口径不能任意减小，底阀也不能任意改用小底阀，否则会增加吸水损失扬程，降低水泵的吸水高度。

　　5)水泵安装在水位上时，则应在进水管端接底阀，底阀要有足够的淹没深度，一般为吸水管直径的2倍以上，最小不得小于0.5m，以防止产生旋涡带入空气。底阀离井底应有一定距离，一般不小于0.5m。

　　6)吸水管的重量不能加在水泵上，应在吸水小井的侧壁安装支架支撑吸水管自身重量，以免损坏水泵。

　　7)吸水管应尽量减少弯头，并尽可能短些。

　　8)管子弯曲应按普通规定，不许过小，以免产生过大的损失。

　　9)排水管与水泵间应装设高压闸阀(或蝶阀)和止回阀(扬程小于20m的不用)，闸阀内径不得小于管子内径，止回阀装在闸阀(或蝶阀)后面。
