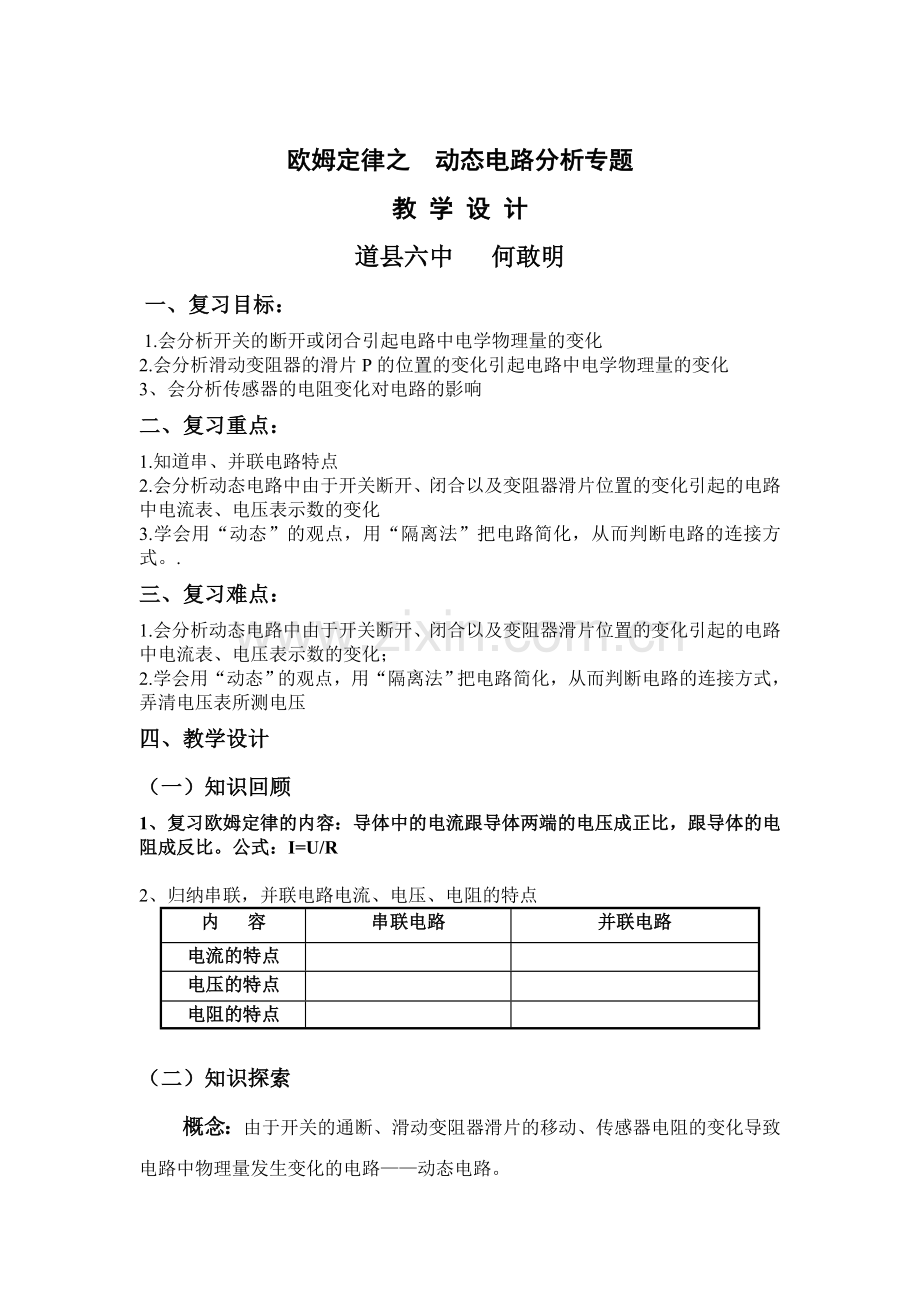

欧姆定律之 动态电路分析专题
教 学 设 计
道县六中 何敢明
 一、复习目标：
 1.会分析开关的断开或闭合引起电路中电学物理量的变化
2.会分析滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化
3、会分析传感器的电阻变化对电路的影响
二、复习重点：
1.知道串、并联电路特点
2.会分析动态电路中由于开关断开、闭合以及变阻器滑片位置的变化引起的电路中电流表、电压表示数的变化
3.学会用“动态”的观点，用“隔离法”把电路简化，从而判断电路的连接方式。.
三、复习难点：
1.会分析动态电路中由于开关断开、闭合以及变阻器滑片位置的变化引起的电路中电流表、电压表示数的变化；
2.学会用“动态”的观点，用“隔离法”把电路简化，从而判断电路的连接方式，弄清电压表所测电压
四、教学设计
（一）知识回顾
1、复习欧姆定律的内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比。公式：I=U/R

2、归纳串联，并联电路电流、电压、电阻的特点
内 容
串联电路
并联电路
电流的特点

电压的特点

电阻的特点

（二）知识探索
概念：由于开关的通断、滑动变阻器滑片的移动、传感器电阻的变化导致电路中物理量发生变化的电路——动态电路。

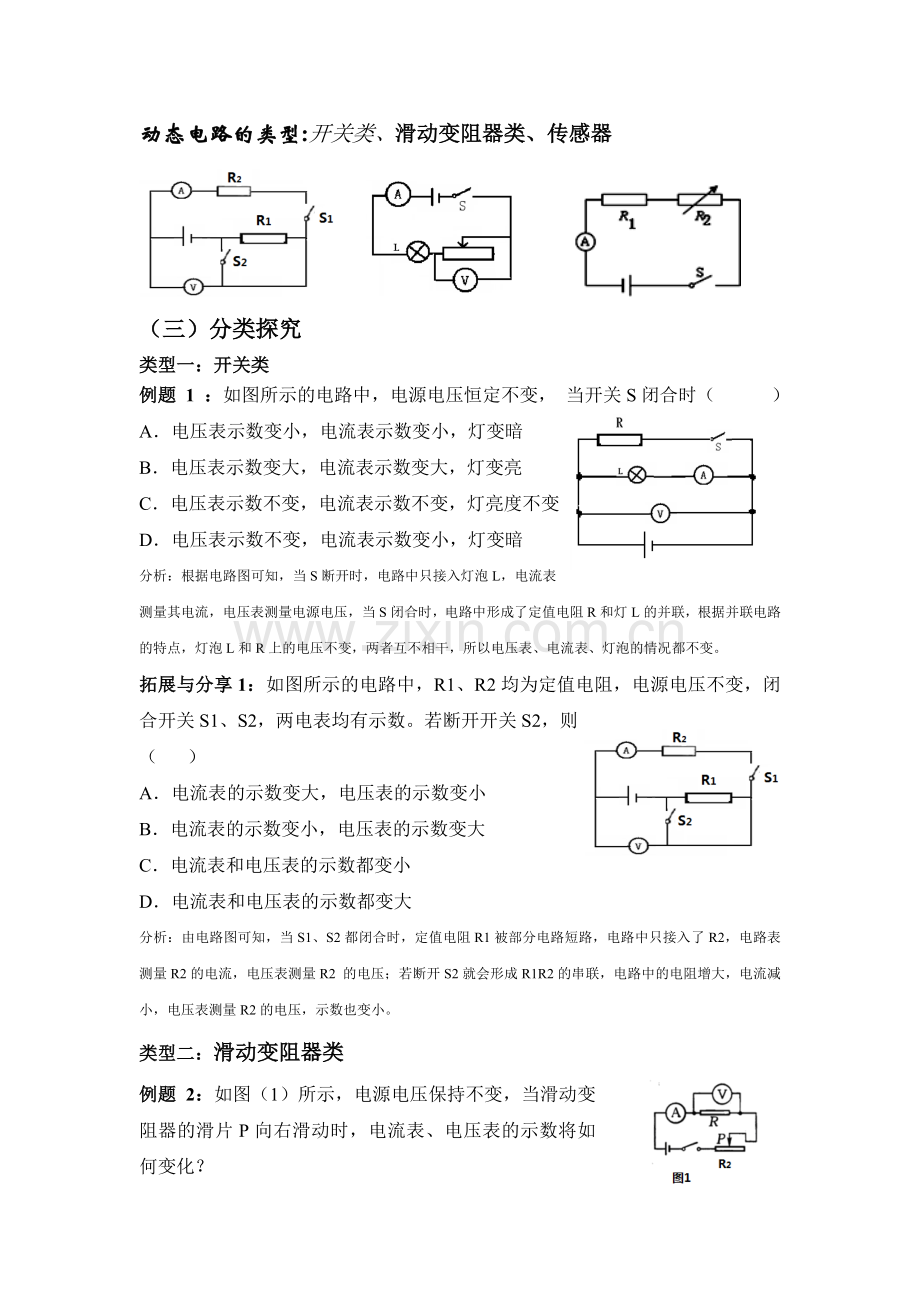

动态电路的类型:开关类、滑动变阻器类、传感器

（三）分类探究
类型一：开关类
例题 1 ：如图所示的电路中，电源电压恒定不变， 当开关S闭合时（ ）
A．电压表示数变小，电流表示数变小，灯变暗
B．电压表示数变大，电流表示数变大，灯变亮
C．电压表示数不变，电流表示数不变，灯亮度不变
D．电压表示数不变，电流表示数变小，灯变暗
分析：根据电路图可知，当S断开时，电路中只接入灯泡L，电流表测量其电流，电压表测量电源电压，当S闭合时，电路中形成了定值电阻R和灯L的并联，根据并联电路的特点，灯泡L和R上的电压不变，两者互不相干，所以电压表、电流表、灯泡的情况都不变。
拓展与分享1：如图所示的电路中，R1、R2均为定值电阻，电源电压不变，闭合开关S1、S2，两电表均有示数。若断开开关S2，则（ ）
A．电流表的示数变大，电压表的示数变小
B．电流表的示数变小，电压表的示数变大
C．电流表和电压表的示数都变小
D．电流表和电压表的示数都变大
分析：由电路图可知，当S1、S2都闭合时，定值电阻R1被部分电路短路，电路中只接入了R2，电路表测量R2的电流，电压表测量R2 的电压；若断开S2就会形成R1R2的串联，电路中的电阻增大，电流减小，电压表测量R2的电压，示数也变小。
类型二：滑动变阻器类
例题 2：如图（1）所示，电源电压保持不变，当滑动变阻器的滑片P向右滑动时，电流表、电压表的示数将如何变化？
分析：根据电路图可知，此电路为串联电路，定值电阻和滑动变阻器串联，电流表测电路中的电流，电压表测量定值电阻R的电压，当滑片P向右滑动时，其接入电路中的电阻增大，所以电流表的示数会减小，电压表的示数也减小。
拓展与分享2：如果将电压表连接在如图2所示的电路中，当滑动变阻器的滑片P向右滑动时，电流表、电压表的示数将如何变化？
分析：本题为上一题的变式，电压表测量滑动变阻器的电压值，根据欧姆定律I=U/R，此时滑动变阻器的电阻增大，电路中的电流减小，根据U=IR无法判断电压表的示数；根据前一题分析可知，R的电压减小，电源电压不变，所以电压表的示数增大。

拓展与分享3：如果将电压表连接在如图3所示的电路中，当滑动变阻器的滑片P向右滑动时，电流表、电压表的示数将如何变化？
分析：根据

类型三、传感器类
例题3、如图甲所示是一款酒精浓度监测仪的简化电路图，其电源电压保持不变，R0为定值电阻，R为气敏电阻，R的阻值与酒精浓度的关系如图乙所示。当接通电源时，下列说法正确的是（　　）
A、当酒精浓度减小时，R的阻值减少
B、当酒精浓度增大时，电压表的示数与电流表的示数的比值变大
C、当酒精浓度增大时，电流表的示数变小
D、当酒精浓度增大时，电压表的示数变大

分析：可以把传感器看成滑动变阻器，其电阻变化可以看成滑动变阻器的阻值变化，对应引起电流电压变化。
五、收获与分享
说出你对动态电路的学习感受和收获。关键点在哪里？容易出错的地方在哪里？
六、练习与巩固
1、如图，电流表量程0～0.6A，电压表量程0～15V，电阻R0＝30Ω，电路两端电压恒为24V.求：在不超过电表量程的情况下，滑动变阻器连入电路的电阻范围。
