华为传输设备常见告警含义及处理方法

线路告警
中文名称
含义及产生原因
处理方法
R_LOS
接收线路侧信号丢失
（1）断纤；
（2）线路衰耗过大或光功率过载；
（3）对端站发送部分故障，线路发送失效；
（4）对端站交叉板故障或不在位；
（5）对端站时钟板故障。
（1）一般是光纤断、光纤衰耗太大、接收光功率过载、单板故障等原因；
（2）检查光缆是否完好、光接头是否接触良好、清洁光缆连接器；
（3）如接收光功率过载加入衰耗器；
（4）如是单板故障，更换单板。
R_LOF
接收线路侧帧丢失
（1）接收信号衰减过大；
（2）对端站发送信号无帧结构；
（3）本板接收方向故障。
（1）如有R_LOS，一般是光纤断、光纤衰耗太大、单板故障等原因；
（2）检查光纤是否完好；
（3）检查光纤接头接触是否良好，清洁光纤接头；
（4）如是单板故障，则更换单板。
R_OOF
接收线路侧帧失步
（1）接收信号衰减过大；
（2）传输过程误码过大；
（3）对端站发送部分故障；
（4）本站接收方向故障。
（1）一般是光纤断、光纤衰耗太大、接收光功率过载、单板故障等原因；
（2）检查光缆是否完好、光接头是否接触良好、清洁光缆连接器；
（3）如接收光功率过载加入衰耗器；
（4）如是单板故障，更换单板。

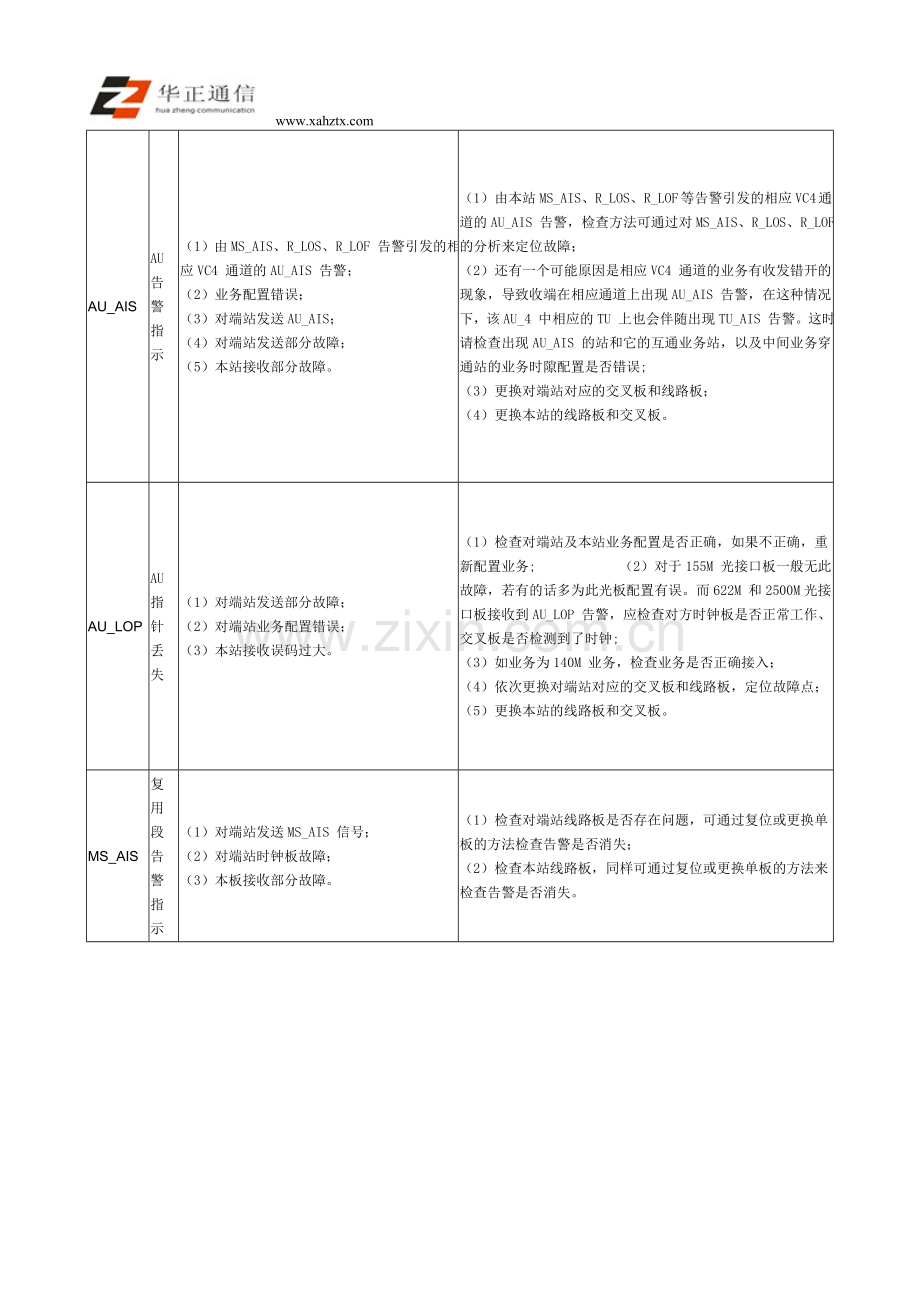

AU_AIS
AU告警指示
（1）由MS_AIS、R_LOS、R_LOF 告警引发的相应VC4 通道的AU_AIS 告警； （2）业务配置错误； （3）对端站发送AU_AIS； （4）对端站发送部分故障； （5）本站接收部分故障。
（1）由本站MS_AIS、R_LOS、R_LOF 等告警引发的相应VC4 通道的AU_AIS 告警，检查方法可通过对MS_AIS、R_LOS、R_LOF 的分析来定位故障； （2）还有一个可能原因是相应VC4 通道的业务有收发错开的现象，导致收端在相应通道上出现AU_AIS 告警，在这种情况下，该AU_4 中相应的TU 上也会伴随出现TU_AIS 告警。这时，请检查出现AU_AIS 的站和它的互通业务站，以及中间业务穿通站的业务时隙配置是否错误; （3）更换对端站对应的交叉板和线路板； （4）更换本站的线路板和交叉板。
AU_LOP
AU指针丢失
（1）对端站发送部分故障； （2）对端站业务配置错误； （3）本站接收误码过大。
（1）检查对端站及本站业务配置是否正确，如果不正确，重新配置业务; （2）对于155M 光接口板一般无此故障，若有的话多为此光板配置有误。而622M 和2500M光接口板接收到AU_LOP 告警，应检查对方时钟板是否正常工作、交叉板是否检测到了时钟; （3）如业务为140M 业务，检查业务是否正确接入； （4）依次更换对端站对应的交叉板和线路板，定位故障点； （5）更换本站的线路板和交叉板。
MS_AIS
复用段告警指示
（1）对端站发送MS_AIS 信号；
（2）对端站时钟板故障；
（3）本板接收部分故障。
（1）检查对端站线路板是否存在问题，可通过复位或更换单板的方法检查告警是否消失；
（2）检查本站线路板，同样可通过复位或更换单板的方法来检查告警是否消失。
MS_RDI
复用段远端接收失效指示
（1）对端站接收到R_LOS/R_LOF/MS_AIS 信号；
（2）对端站接收部分故障；
（3）本站发送部分故障。
（1）检查对端站线路板是否有R_LOS、R_LOF、MS_AIS 告警，如有则对其进行处理，处
理结束后本站MS_RDI 告警应结束；
（2）如对端站没有告警或相应告警结束后MS_RDI 告警仍不结束，则为单板故障，更换告
警单板；
（3）光缆断的情况不多见，因为仅可能是本端发光纤断而收光纤未断时本端才有此告警，
若收/发光纤全断，MS_RDI 也传不回本端了；应着重检查本站和对端站的光纤连接（ODF
侧、光接口板侧）。
B1_EXC
再生段（B1）误码过量
（1）接收信号衰减偏大；
（2）对端站发送部分故障；
（3）光纤头不清洁或连接器不正确；
（4）本站接收部分故障。
（1）检查接收光功率是否正常。如过低，应先检查光缆是否完好，光接头是否清洁及对端
光板的发光功率是否正常；
（2）在本站自环，如误码消除则是对端光板故障，更换故障单板；如误码增加，则说明本站光板故障，更换单板；
（3）工作温度是否过高；
（4）如无以上情况，更换故障单板。
B2_EXC
复用段（B2）误码过量
（1）接收信号衰减偏大；
（2）光纤头不清洁或光纤连接器不正确；
（3）对端站发送部分故障；
（4）本站接收部分故障；
（5）B1 误码引起的。
（1）如果同时出现B1 误码，则应首先解决B1 误码；
（2）如果只有B2 误码，一般是光接口板坏，更换单板；
（3）检查设备工作温度是否过高；
（4）如无以上情况，更换故障单板。
HP_LOM
支路单元复帧丢失
（1）上游站对应的VC4 总线选择错误。
（2）H4 字节处理有误。

HP_SLM
高阶通道信号标记失配
（1）本站应收信号标记与对端站应发信号标记配置不一致；
（2）业务配置错误。
（1）检查对端站线路板相应高阶通道的信号标记配置与本站是否相同。如配置不同，修改配置并重新下发配置；如配置相同，则判断为单板故障，更换单板；
（2）检查对端站及本站业务配置，如配置错误，修改并重新下发配置。
HP_TIM
高阶通道追踪识别符失配
（1）本站应收通道追踪字节与对端站应发通道追踪字节配置不一致；
（2）业务配置错误。
（1）检查对端站线路板相应高阶通道的高阶通道追踪字节配置与本站是否相同，如配置不同，修改配置再重新下发配置，如配置相同，则判断为单板故障，更换单板；
（2）检查对端站及本站业务配置，如配置错误，修改并重新下发配置。
HP_UNEQ
高阶通道未装载
（1）C2 字节为0。
（1）检查配置，确定C2 字节是否配置正确。如错误，修改并重新下发配置；如正确则判断为单板故障，更换单板。
(2) 支路告警

TU_AIS
TU告警指示
（1）业务配置错误；
（2）对端站对应通道失效；
（3）由更高阶告警如R_LOS 引起；
（4）交叉板故障。
（1）检查是否有高阶告警如R_LOS，如有则先处理；
（2）检查业务配置是否正确，修改并重新下发；
（3）交叉板或支路板故障引发的，可更换故障单板
TU_LOP
TU指针丢失
（1）支路板与交叉板间接口故障；
（2）业务配置错误。

（1）检查交叉板或支路板配置是否正确，如配置错误修改并重新下发；
（2）利用自环法，检查两端站母板是否有倒针，依次更换对应的支路板和交叉板的板位。
T_ALOS
2M接口模拟信号丢失
（1）2M 业务未接入；
（2）DDF 架侧2M 接口输出端口脱落或松动；
（3）本站2M 接口输入端口脱落或松动；
（4）单板故障；
（5）电缆故障；
（6）交换机复位。
可通过逐级自环的方法层层细化告警区段，定位出告警点。
（1）从网管上确认告警发生的板位和通道号；
（2）将此通道在2M 接口板上进行自环，自环后如告警未结束，则检查接口板是否接触良
好，如接触良好则更换2M 支路板；
（3）如果在接口板上自环后，此告警消失，则可以确定不是传输设备故障。在机房DDF 架上向传输设备方向做自环，确认是否是DDF 架到传输设备之间这段电缆的问题。自环后如告警未结束，则肯定是配线架接头和从配线架到接口板的连接电缆有问题；
（4）如在配线架进行自环后告警结束，则在DDF 架上向交换设备做自环，以确定是否是
DDF 到交换机或交换机本身的问题。
T_DLOS
2M接口数字信号丢失
（1）2M 业务未接入；
（2）DDF 架侧2M 接口输出端口脱落或松动；
（3）本站2M 接口输入端口脱落或松动；
（4）单板故障；
（5）电缆故障。
可通过逐级自环的方法层层细化告警区段，定位出告警点。
（1）从网管上确认告警发生的板位和通道号；
（2）在2M 接口板上将有告警的通道进行自环，判断故障的位置；
（3）更换故障单板和2M 电缆；
（4）若是交换机的问题，请交换维护工程师解决。
P_LOS
PDH接口信号丢失
（1）与本站相连的PDH 设备信号发送失效；
（2）与本站相连的PDH 设备输出端口脱落或松动；
（3）本站PDH 信号输入端口脱落或松动；
（4）单板故障；
（5）接口电缆故障
备注 PL3和PQ3才有
可通过逐级自环的方法层层细化告警区段，定位出告警点。
（1）从网管上确认告警发生的板位和通道号；
（2）在PDH 接口板上将有告警的通道进行自环，自环后如告警未结束，则检查接口板是否
接触良好，如接触良好则更换支路板；
（3）如果在接口板上自环后，此告警消失，则可以确定不是传输设备故障。在机房DDF 架上向传输设备方向做自环，确认是否是DDF 架到传输设备之间这段电缆的问题。自环后如告警未结束，则肯定是配线架接头和从配线架到接口板的连接电缆有问题；
（4）如在配线架进行自环后告警结束，则在DDF 架上向交换设备做自环，以确定是否是
DDF 到交换机或交换机本身的问题。
LP_RDI
低阶通道远端接收失效指示
（1）对端站接收到TU_AIS/TU_LOP 等告警信号；
（2）对端站接收部分故障；
（3）本站发送部分故障
（1）检查对端站支路板相应通道是否有TU_AIS、TU_LOP 告警，如有则对其进行处理，处
理结束后LP_RDI 告警应结束；
（2）如对端站没有告警或相应告警结束后LP_RDI 告警仍不结束，则判断为单板故障，更
换单板。
LP_SLM
低阶通道信号标记失配
（1）本站与对端站低阶通道信号标记配置不一致；
（2）业务配置错误。
（1）检查对端站支路板相应低阶通道的信号标记字节配置与本站是否相同。如配置不同，修改使其相同并重新下发配置； 如配置相同，则为单板故障，更换单板；
（2）检查对端站及本站业务配置，如配置错误修改并重新下发配置。
LP_TIM
低阶通道追踪识别符失配
（1）本站与对端站低阶通道追踪识别符配置不一致；
（2）业务配置错误。
（1）检查对端站支路板相应低阶通道的追踪识别符配置与本站是否相同。如配置不同，修改使其相同并重新下发配置； 如配置相同，则为单板故障，更换单板；
（2）检查对端站及本站业务配置，如配置错误，修改并重新下发配置。
LP_UNEQ
低阶通道未装载
（1）无2M 业务接入。
（1）检查对端站及本站业务配置，如配置错误，修改并重新下发配置；
（2）检查两端站支路板属性配置是否正确。
备注
B3_EXC
高阶通道（B3）误码过量
（1）接收信号衰减偏大；
（2）光纤头不清洁或光纤连接器不正确；
（3）对端站发送部分故障；
（4）本站接收部分故障；
（5）B1、B2 误码引起。
（1）如同时出现B1、B2 误码，应先处理B1、B2；
（2）如果只有B3 误码，一般是光接口板坏，更换单板；
（3）检查设备工作温度是否过高；
（4）如无以上情况，更换故障单板。
(3) 保护倒换告警

PS
保护倒换指示
（1）发生保护倒换；
（2）单板参数设置有误。
支路板PS 告警
（1）在通道保护环中，支路板有PS 告警时，应检查网上是否有R_LOS、R_LOF 、误码
过量等导致保护倒换发生的告警，如有先处理这些告警；
（2）在链形网或复用段保护环中，支路板有PS 告警时，检查支路板的参数设置是否正确，应设置为无保护。交叉板PS 告警
（1）在复用段保护环中，交叉板有PS 告警时，应检查网上是否存在LOS、LOF、误码过
量等导致保护倒换发生的告警，如有先处理这些告警；
（2）如倒换时造成业务中断，可以停止全网复用段保护协议然后再重新启动；
（3）如没有导致倒换的告警，则检查各网元保护倒换的协议是否正确配置并正确启动。
APS_INDI
复用段保护倒换指示
单板告警灯每隔一秒闪两次，设备发生复用段保护倒换
（1）对于环形复用段保护形式的组网该告警表示复用段保护倒换已发生，请检查发生保护倒换的原因；
（2）对于非环形复用段保护形式的组网，该告警表示APS 协议非正常启动并发生了保护
倒换，原因可能是误设了APS 节点参数，请检查配置是否错误或重新配置，如配置无误则
可更换SCC 板。
(4) 时钟告警

LTI
同步源丢失
非S1 字节模式下：
（1）光纤断（如果跟踪线路时钟源）；
（2）外部源时钟停止输入（如果跟踪外部时钟源）；
（3）同步源设置为不可恢复；
（4）所跟踪的同步时钟源被阻塞；
（5）同步时钟源设置错误。
S1 字节模式下：
（1）光纤断；
（2）进入自由震荡模式；
（3）同步源设置错误。

（1）检查时钟同步配置，看是否配置为同步时钟源跟踪于不存在的时钟源，如配置错误，修改配置并重新下发；
（2）如配置正确，则检查所跟踪的同步源是否正常，如不正常则处理相应故障使之正常（如配置为跟踪线路时钟，而线路上有信号丢失告警，则先处理信号丢失告警；如果跟踪外时钟，应检查外时钟是否正常，以及外时钟线是否接触良好）；
（3）如跟踪的同步源正常，则为单板故障，更换单板。
SYNC_C_LOS
同步源级别丢失
非S1 字节模式下：
高级别时钟源不可用：
（1）光纤断（如果跟踪线路时钟源）；
（2）外部源时钟停止输入（如果跟踪外部时钟源）。
S1 字节模式下：
（1）本站发生S1 字节倒换；
（2）外部时钟（BITS）输入改变。
（1）重新设置时钟源的优先级别；
（2）如跟踪线路时钟源，则检查是否有R_LOS 告警，并按相应方法解决；
（3）如跟踪支路时钟源则检查是否有T_ALOS 告警，并按相应方法解决；
（4）如跟踪外部时钟，则检查外部时钟源是否正常工作。
SYN_BAD
同步源劣化
（1）所跟踪的同步源指标质量变坏。
（1）检查并处理所跟踪的时钟源方向上出现的误码及指针调整性能事件；
（2）设置时钟跟踪时，不要造成时钟跟踪环路。
(5) 设备告警

POWER_FAIL
电源故障
（1）电源板开关未打开；
（2）电源板失效；
（3）时钟板故障或不在位
（1）检查电源板电源开关是否打开，如没有则打开；
（2）检查时钟板是否在位，运行是否正常；
（3）检查电源板电源输出是否正常，如不正常则更换故障单板。
FAN_FAIL
风扇故障
（1）风扇未开；
（2）风扇失效。
（1）检查风扇子架的电源开关是否打开，如没有则打开；
（2）检查风扇子架到主子架的电缆连接是否完好；
（3）检查风扇工作是否正常。
BD_STATUS
单板不在位告警
（1）单板未插；
（2）单板插座已松动；
（3）邮箱故障。

（1）检查单板是否在位；
（2）拔插故障板，如无效则换板解决；
（3）若同一网元内出现多个在位的单板出现该告警则可能是某单板邮箱故障干扰了其它单板邮箱，可拔出所有单板，逐个单板插入找出故障板并更换。
