第3章　使用者人机接口
用户人机界面

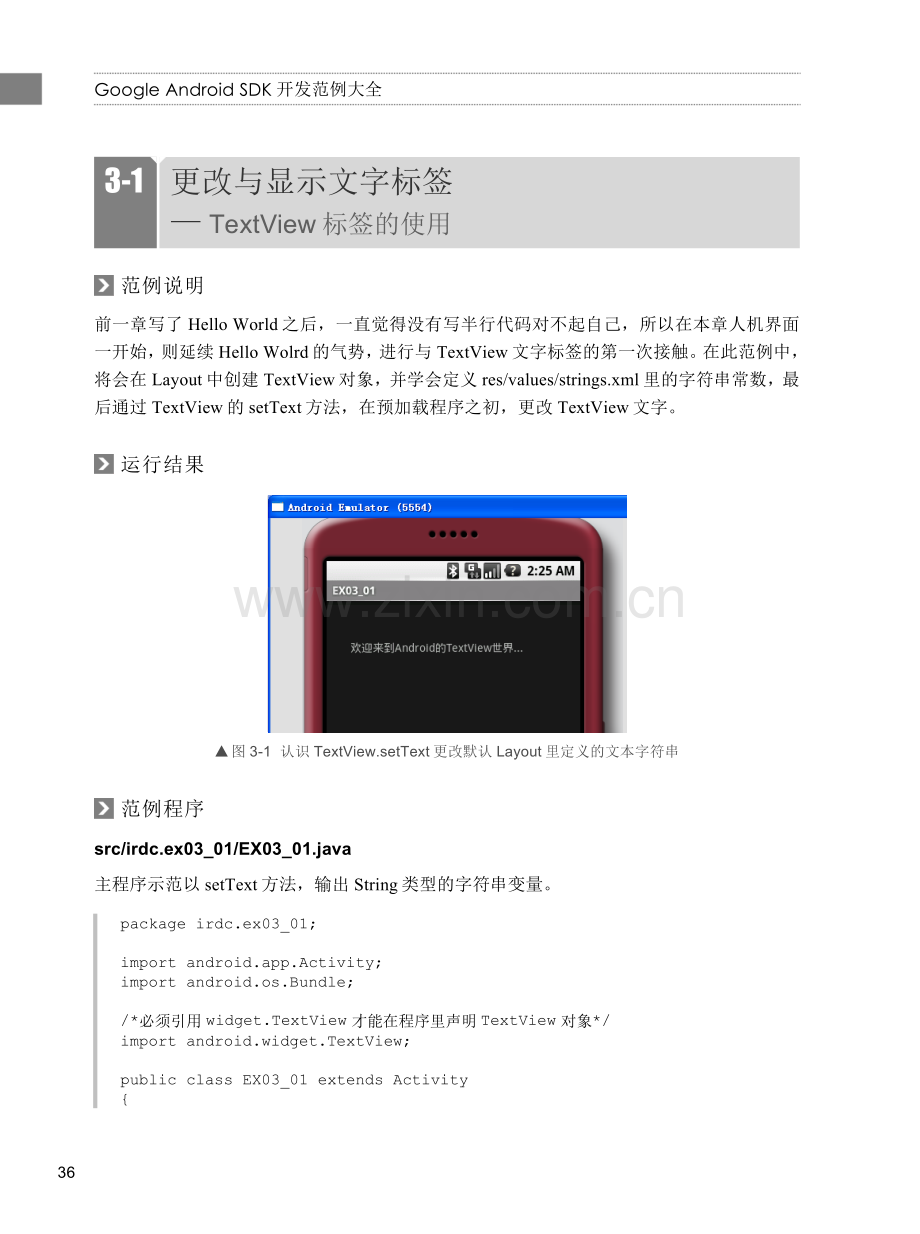

3-1 更改与显示文字标签
— TextView标签的使用
范例说明
前一章写了Hello World之后，一直觉得没有写半行代码对不起自己，所以在本章人机界面一开始，则延续Hello Wolrd的气势，进行与TextView文字标签的第一次接触。在此范例中，将会在Layout中创建TextView对象，并学会定义res/values/strings.xml里的字符串常数，最后通过TextView的setText方法，在预加载程序之初，更改TextView文字。
运行结果

▲图3-1 认识TextView.setText更改默认Layout里定义的文本字符串
范例程序
src/irdc.ex03_01/EX03_01.java
主程序示范以setText方法，输出String类型的字符串变量。
package irdc.ex03_01;

import android.app.Activity;
import android.os.Bundle;

/*必须引用widget.TextView才能在程序里声明TextView对象*/
import android.widget.TextView;

public class EX03_01 extends Activity
{
/*必须引用widget.TextView才能在程序里声明TextView对象*/
private TextView mTextView01;

/** Called when the activity is first created. */
@Override
public void onCreate(Bundle savedInstanceState)
{
super.onCreate(savedInstanceState);

/* 载入main.xml Layout，此时myTextView01:text为str_1 */
setContentView(R.layout.main);

/* 使用findViewBtId函数，利用ID找到该TextView对象 */
mTextView01 = (TextView) findViewById(R.id.myTextView01);

String str_2 = "欢迎来到Android的TextView世界...";
mTextView01.setText(str_2);
}
}
res/layout/main.xml
以android:id命名TextView的ID为mTextView01；在较旧的版本写法与1.0的不同，请特别留意。
<?xml version="1.0" encoding="utf-8"?>
<AbsoluteLayout
android:id="@+id/widget35"
android:layout_width="fill_parent"
android:layout_height="fill_parent"
xmlns:android="
>
<TextView
android:id="@+id/myTextView01"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:text="@string/str_1"
android:layout_x="61px"
android:layout_y="69px"
>
</TextView>
</AbsoluteLayout>
扩展学习
TextView里的setText方法支持以下多态构造方法：
public final void setText(CharSequence text)
public final void setText(int resid)
public void setText(CharSequence text, TextView.BufferType type)
public final void setText(int resid, TextView.BufferType type)
public final void setText(char[] text, int start, int len)
在此，以最后setText(char[] text, int start, int len) 为例，第一个参数为char数组作为输出依
据，第二个参数为从哪一个元素索引开始选取，第三个参数则为要取出多少个元素，请看以下的例子：
char char_1[] = new char[5];
char_1[0] = 'D';
char_1[1] = 'a';
char_1[2] = 'v';
char_1[3] = 'i';
char_1[4] = 'd';
mTextView01.setText(char_1,1,3);
如上述程序所示，输出的结果是“avi”，因为从第1个元素索引开始，共取3个元素；最后则要提醒你，TextView.setTextView不支持HTML TAG的输出，所以即便写成这样：
mTextView01.setText("<a href=\"http://shop.teac.idv.tw/MyBlog/\">戴维的博客</a>");
实际输出时，也就是纯文本而已，并不会作HTML TAG的转换。但若撇开HTML TAG之外（如“<”开头的标记），在TextView里加上了android:autoLink="all"，那么正文中若有网址（http://），是可以被显示的，以下这个范例就交给你自己实现看看。
<TextView xmlns:android="
android:layout_width="fill_parent"
android:layout_height="wrap_content"
android:autoLink="all"
android:text="请访问戴维的博客：http://shop.teac.idv.tw/MyBlog/"
/>

3-2 更改手机窗口画面底色
— drawable定义颜色常数的方法
范例说明
在之前的范例运行结果，窗口的底色一律是“深黑色”，这是SDK默认的颜色，要更改Activity里的窗口底色有许多方法，最简单的方法就是将颜色色码事先定义在drawable当中，当程序onCreate创建的同时，加载预先定义的画面颜色。
此范例程序的设计方式是在drawable里指定Layout的背景色（BackGround）为白色，但这里的“白色”（颜色色码为#FFFFFFFF）预先定义在drawable当中，当程序运行时，背景就会变为白色。
这是指定Activity Layout背景颜色最简单的方法，在范例最末，则将示范如何创建色彩板（color table），让Android手机程序可以像使用“常数”般直接取用，并反应在应用程序的运行阶段。
运行结果

▲图3-2 使用drawable设置颜色常数，应用于程序运行时的结果
范例程序
src/irdc.ex03_02/EX03_02.java
程序继承自Activity类，并在重写 onCreate创建之初，直接显示R.layout.main（main.xml）这个页面安排的布局配置。
package irdc.ex03_02;

import android.app.Activity;
import android.os.Bundle;

public class EX03_02 extends Activity
{
/** Called when the activity is first created. */
@Override
public void onCreate(Bundle savedInstanceState)
{
super.onCreate(savedInstanceState);
setContentView(R.layout.main);
}
}
res/layout/main.xml
在页面布局上，使用了2个TextView对象，以及2个EditText对象，关键在于android:
background="@drawable/white" 让程序背景变成了白色，而android:textColor="@drawable/
darkgray" 将TextView里的文字颜色（textColor）设为灰色，当中“@drawable/white”及“@drawable/darkgray”的写法则是参考事先于drawable里定义好的颜色常数，将在res/values/color.xml里看见颜色的定义描述。
<?xml version="1.0" encoding="utf-8"?>
<AbsoluteLayout
android:id="@+id/widget35"
android:layout_width="fill_parent"
android:layout_height="fill_parent"
android:background="@drawable/white"
xmlns:android="
>
<TextView
android:id="@+id/widget28"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:text="@string/str_id"
android:textColor="@drawable/darkgray"
android:layout_x="61px"
android:layout_y="69px"
>
</TextView>
<TextView
android:id="@+id/widget29"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:text="@string/str_pwd"
android:textColor="@drawable/darkgray"
android:layout_x="61px"
android:layout_y="158px"
>
</TextView>
<EditText
android:id="@+id/widget31"
android:layout_width="120dip"
android:layout_height="wrap_content"
android:textSize="18sp"
android:layout_x="114px"
android:layout_y="57px"
>
</EditText>
<EditText
android:id="@+id/widget30"
android:layout_width="120dip"
android:layout_height="wrap_content"
android:textSize="18sp"
android:password="true"
android:layout_x="112px"
android:layout_y="142px"
>
</EditText>
</AbsoluteLayout>
扩展学习
事先将定义好的颜色代码（color code）以drawable的名称（name）存放于resources当中，这是开发Android程序的好习惯，正如同字符串常数一样，颜色也是可以事先定义好的。在本范例中学会了使用drawable的resource的定义方法：
<drawable name=color_name>color_value</drawable>
定义好的drawable name常数，必须存放于res/values下面，作为资源取用，但定义好的背景颜色并非只能当作是“默认”颜色声明使用，在程序的事件里，是可以通过程序来更改的，如以下程序所示：
Resources resources = getBaseContext().getResources();
Drawable HippoDrawable = resources.getDrawable(R.drawable.white);
TextView tv = (TextView)findViewByID(R.id.text);
tv.setBackground(HippoDrawable);

3-3 更改TextView文字颜色
— 引用Drawable颜色常数及背景色
范例说明
上一个范例通过Drawable来定义颜色常数，但实际设计中最常用的方法，则是使用程序控制TextView或其它对象的背景色（setBackgroundDrawable方法），如判断对象被点击时的背景色亮起、当失去焦点时，又恢复成原来的背景色等等。
以下的范例，将扩展前一个范例的实现，预先在Layout当中设计好两个TextView，并在onCreate同时，通过两种程序描述方法，实时更改原来Layout里TextView的背景色以及文字颜色，最后学会使用Android默认的颜色常数（graphics.Color）来更改文字的前景色。
运行结果

▲图3-3 通过setBackgroundDrawable方法更改TextView的背景色以及graphics.Color更改前景色
范例程序
src/irdc.ex03_03/EX03_03.java
程序里新建两个类成员变量：mTextView01与mTextView02，这两个变量在onCreate之初，以findViewById方法使之初始化为layout（main.xml）里的TextView对象。在当中使用了Resource类以及Drawable类，分别创建了resources对象以及HippoDrawable对象，并将前一个范例中所创建的R.drawable.white以getDrawable方法加载，最后则调用了setBackgroundDrawable来更改mTextView01的文字底纹。更改TextView里的文字，则使用了setText方法。
在mTextView02当中，使用了graphics.Color里的颜色常数，接着，再利用setTextColor更改文字的前景色。
package irdc.ex03_03;

import android.app.Activity;
import android.content.res.Resources;
import android.graphics.Color;
import android.graphics.drawable.Drawable;
import android.os.Bundle;
import android.widget.TextView;

public class EX03_03 extends Activity
{
private TextView mTextView01;
private TextView mTextView02;

/** Called when the activity is first created. */
@Override
public void onCreate(Bundle savedInstanceState)
{
super.onCreate(savedInstanceState);
setContentView(R.layout.main);

mTextView01 = (TextView) findViewById(R.id.myTextView01);
mTextView01.setText("我是应用Drawable背景色的戴维文本。");

Resources resources = getBaseContext().getResources();
Drawable HippoDrawable = resources.getDrawable(R.drawable.white);
mTextView01.setBackgroundDrawable(HippoDrawable);

mTextView02 = (TextView) findViewById(R.id.myTextView02);

/*下使用Color.MAGENTA指定文本的颜色为紫红色*/
mTextView02.setTextColor(Color.MAGENTA);
}
}
扩展学习
Resources resources = getBaseContext().getResources();
Drawable HippoDrawable = resources.getDrawable(R.drawable.white);
上述这2行代码，在前一版本中的写法是这样的：
Resources.resources = getDrawable(R.drawable.solid_red);
Drawable HippoDrawable = resources.getDrawable(R.drawable.white);
但是在1.0之后的版本，Resources不再支持直接使用 .getDrawable方法直接取用drawable，而必须先取得基类的Context才行。
此外，在程序里使用了Color.MAGENTA让TextView里的文字变成了粉红色，事实上，在Android里还有以下12种常见的颜色：
Color.BLACK
Color.BLUE
Color.CYAN
Color.DKGRAY
Color.GRAY
Color.GREEN
Color.LTGRAY
Color.MAGENTA
Color.RED
Color.TRANSPARENT
Color.WHITE
Color.YELLOW
这些颜色常数是定义在android.graphics.Color里的：
类型
常数
值
色码
int
BLACK
-16777216
0xff000000
int
BLUE
-16776961
0xff0000ff
int
CYAN
-16711681
0xff00ffff
int
DKGRAY
-12303292
0xff444444
int
GRAY
-7829368
0xff888888
int
GREEN
-16711936
0xff00ff00
int
LTGRAY
-3355444
0xffcccccc
int
MAGENTA
-65281
0xffff00ff
int
RED
-65536
0xffff0000
int
TRANSPARENT
0
0x00000000
int
WHITE
-1
0xffffffff
int
YELLOW
-256
0xffffff00

3-4 置换TextView文字
— CharSequence数据类型与Resource ID应用
范例说明
从一开始自Layout里通过Resource初始化TextView的文字，到程序中动态更改TextView文字，但要如何在代码里取得Resource的字符串呢？在Android里，确实是有些方法可以直接以R.string.*直接转换ID为String，不过，这样的数据类型转换是非常规甚至是不妥的，正确的方法是利用Context.getString方法来取得存放在global里的Resource ID。以下这个范例将示范如何在程序运行时（runtime），通过CharSequence依据Resource ID取出字符串，并正确更改TextView的文字。
运行结果

▲图3-4 通过java.lang.CharSequence这个Interface来取得存放在global里的Resource ID
范例程序
src/irdc.ex03_04/EX03_04.java
主程序的差异主要是在更改mTextView02的文字时（setText方法），合并了str_3与str_2这两个不同对象，由于setText方法同时支持CharSequence与String类型的参数，故在此示范不同数据类型的字符串进行同步输出。
package irdc.ex03_04;

import android.app.Activity;
import android.os.Bundle;
import android.widget.TextView;

public class EX03_04 extends Activity
{
private TextView mTextView02;

/** Called when the activity is first created. */
@Override
public void onCreate(Bundle savedInstanceState)
{
super.onCreate(savedInstanceState);
setContentView(R.layout.main);

mTextView02 = (TextView) findViewById(R.id.myTextView02);
CharSequence str_2 = getString(R.string.str_2);

String str_3 = "我是程序里调用Resource的";
mTextView02.setText(str_3 + str_2);
}
}
res/layout/main.xml
为了作为对比，在main.xml里创建了两个TextView，并采LinearLayout的方式配置，一上一下，在运行结果中id为myTextView01的TextView并没有任何文字的更改，维持一开始的str_1（参考字符串常数里的文字），但在程序运行后，id为myTextView02的TextView则作了文字的实时更改。
<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="
android:orientation="vertical"
android:background="@drawable/white"
android:layout_width="fill_parent"
android:layout_height="fill_parent"
>
<TextView
android:id="@+id/myTextView01"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:text="@string/str_1"
android:layout_x="30px"
android:layout_y="50px"
>
</TextView>
<TextView
android:id="@+id/myTextView02"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:text="@string/str_2"
android:layout_x="30px"
android:layout_y="70px"
>
</TextView>
</LinearLayout>
扩展学习
虽然在values/strings.xml里定义了默认的字符串常数，需留意若遭遇如“?”、“'”、“\”等符号时，必须使用转义字符（\），如下：
\?
\'
\\

3-5 取得手机屏幕大小
— DisplayMetrics取得画面宽高的方法
范例说明
在开发手机应用程序时，除了底层对API的掌握度之外，最重要的仍是对屏幕分辨率的概念，因各家手机厂商所采用的屏幕尺寸不同，user UI接口呈现及布局自然也各异。
尽管Android可设置为随着窗口大小调整缩放比例，但即便如此，手机程序设计人员还是必须知道手机屏幕的边界，以避免缩放造成的布局（Layout）变形问题。这个范例非常的简短，只需几行程序即可取得手机的分辨率，当中的关键则是DisplayMetrics类的应用。
运行结果

▲图3-5 取得Android手机的实际屏幕分辨率
范例程序
src/irdc.ex03_05/EX03_05.java
在android.util底下的DisplayMetrics对象，记录了一些常用的信息，包含了显示信息、大小、维度、字体等等；在使用时，请记得引用android.util.DisplayMetrics。值得一提的是DisplayMetrics对象里的widthPixels及heightPixels字段为整数类型，在以下的程序当中，并没有对其作字符串类型的转换，因为字符串连接运算符的缘故，所以输出strOpt为字符串。
package irdc.ex03_05;

import android.app.Activity;
import android.os.Bundle;
import android.util.DisplayMetrics;
import android.widget.TextView;

public class EX03_05 extends Activity
{
private TextView mTextView01;

/** Called when the activity is first created. */
@Override
public void onCreate(Bundle savedInstanceState)
{
super.onCreate(savedInstanceState);
setContentView(R.layout.main);

/* 必须引用 android.util.DisplayMetrics */
DisplayMetrics dm = new DisplayMetrics();
getWindowManager().getDefaultDisplay().getMetrics(dm);

String strOpt = "手机屏幕分辨率为：" +
dm.widthPixels + " × " + dm.heightPixels;

mTextView01 = (TextView) findViewById(R.id.myTextView01);
mTextView01.setText(strOpt);
}
}

扩展学习
程序一开始所创建的DisplayMetrics对象（程序中的dm），不需要传递任何参数（构造时），但在调用getWindowManager()之后，会取得现有的Activity的Handler，此时，调用getDefaultDisplay方法将取得的宽高维度存放于DisplayMetrics对象dm中，而取得的宽高维度是以像素为单位（Pixel），“像素”所指的是“绝对像素”而非“相对像素”。
3-6 样式化的定型对象
— Style样式的定义
范例说明
老是要一个个指定文字的大小、颜色也不是办法，有没有类似CSS样式的方法可用来指定颜色、大小呢？事实上是有的，在Android程序开发过程中，也可以通过样式（Style）的方式，初始化TextView的文本颜色、大小；当然这个范例只是抛砖引玉，在Layout当中的任何对象（以XML定义）都可以用样式化的方式来更改其外观。
在以下的范例中，将创建两个TextView作为对比，使其呈现两种不同的样式差异作为练习，而Style的写法与先前介绍到的颜色常数（color.xml）相同，同样是定义在res/values下面，但其XML定义的方式不同来看看以下这个范例练习。
运行结果

▲图3-6 利用Style来初始化TextView
范例程序
src/irdc.ex03_06/EX03_06.java
主程序看起来非常干净，只有加载R.layout.main定义布局内容而已，但由于定义在main.xml里的语句不同，自然也有不同的样貌呈现。
package irdc.ex03_06;

import android.app.Activity;
import android.os.Bundle;

public class EX03_06 extends Activity
{
/** Called when the activity is first created. */
@Override
public void onCreate(Bundle savedInstanceState)
{
super.onCreate(savedInstanceState);
setContentView(R.layout.main);
}
}
res/layout/main.xml
诚如先前所述，初始化TextView时，指定Style属性，使其应用style.xml里事先定义好的样式。
<?xml version="1.0" encoding="utf-8"?>
<LinearLayout
xmlns:android="
android:background="@drawable/white"
android:orientation="vertical"
android:layout_width="fill_parent"
android:layout_height="fill_parent"
>
<!-- 应用样式1的TextView -->
<TextView
style="@style/DavidStyleText1"
android:layout_width="fill_parent"
android:layout_height="wrap_content"
android:gravity="center_vertical|center_horizontal"
android:text="@string/str_text_view1"
/>
<!-- 应用样式2的TextView -->
<TextView
style="@style/DavidStyleText2"
android:layout_width="fill_parent"
android:layout_height="wrap_content"
android:gravity="center_vertical|center_horizontal"
android:text="@string/str_text_view2"
/>
</LinearLayout>
res/values/style.xml
在此的style.xml就是这个范例的关键之处了，当中定义了两个样式名称，分别为DavidStyleText1与DavidStyleText2；留意于<style>TAG里以<item>描述的属性方式，与先前介绍Drawable name的描述类似。
<?xml version="1.0" encoding="utf-8"?>
<resources>
<style name="DavidStyleText1">
<item name="android:textSize">18sp</item>
<item name="android:textColor">#EC9237</item>
</style>
<style name="DavidStyleText2">
<item name="android:textSize">14sp</item>
<item name="android:textColor">#FF7F7C</item>
<item name="android:fromAlpha">0.0</item>
<item name="android:toAlpha">0.0</item>
</style>
</resources>
扩展学习
style与color的XML语法相类似，皆需要先声明xml的版本以及encoding为UTF-8，但其内的resources则需要以stylename作为样式名称，在最内层才是以item定义样式的范围，其语法如下：
<style name=string [parent=string] >
<item name=string>Hex value | string value | reference</item>+
</style>

3-7 简易的按钮事件
— Button事件处理
范例说明
按钮在许多Windows窗口应用程序中，是最常见到的控件（Controls），此控件也常在网页设计里出现，诸如网页注册窗体、应用程序里的“确定”等等。
而按钮所触发的事件处理，我们称为Event Handler，只不过在Android当中，按钮事件是由系统的Butt
