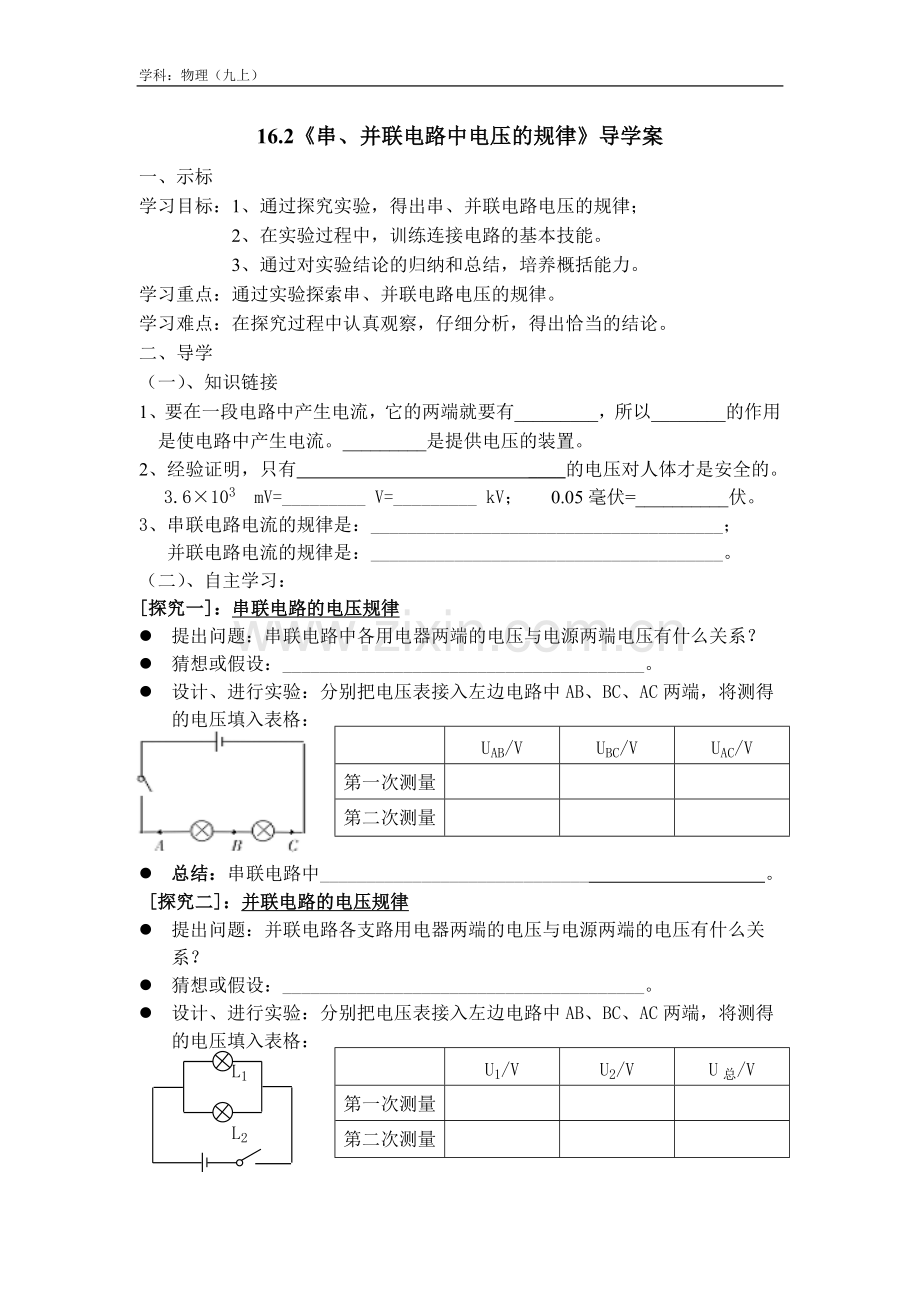

16.2《串、并联电路中电压的规律》导学案
一、示标
学习目标：1、通过探究实验，得出串、并联电路电压的规律；
2、在实验过程中，训练连接电路的基本技能。
3、通过对实验结论的归纳和总结，培养概括能力。
学习重点：通过实验探索串、并联电路电压的规律。
学习难点：在探究过程中认真观察，仔细分析，得出恰当的结论。
二、导学
（一）、知识链接
1、要在一段电路中产生电流，它的两端就要有_________，所以________的作用是使电路中产生电流。_________是提供电压的装置。
2、经验证明，只有             ____的电压对人体才是安全的。
3.6×103 mV=_________ V=_________ kV； 0.05毫伏=__________伏。
3、串联电路电流的规律是：______________________________________；
并联电路电流的规律是：______________________________________。
（二）、自主学习：
[探究一]：串联电路的电压规律
l 提出问题：串联电路中各用电器两端的电压与电源两端电压有什么关系？
l 猜想或假设：_______________________________________。
l 设计、进行实验：分别把电压表接入左边电路中AB、BC、AC两端，将测得的电压填入表格：

UAB/V
UBC/V
UAC/V
第一次测量

第二次测量

l 总结：串联电路中_____________________________ 。
[探究二]：并联电路的电压规律
l 提出问题：并联电路各支路用电器两端的电压与电源两端的电压有什么关系？
l 猜想或假设：_______________________________________。
l 设计、进行实验：分别把电压表接入左边电路中AB、BC、AC两端，将测得的电压填入表格：

U1/V
U2/V
U总/V
第一次测量

第二次测量

L1

L2

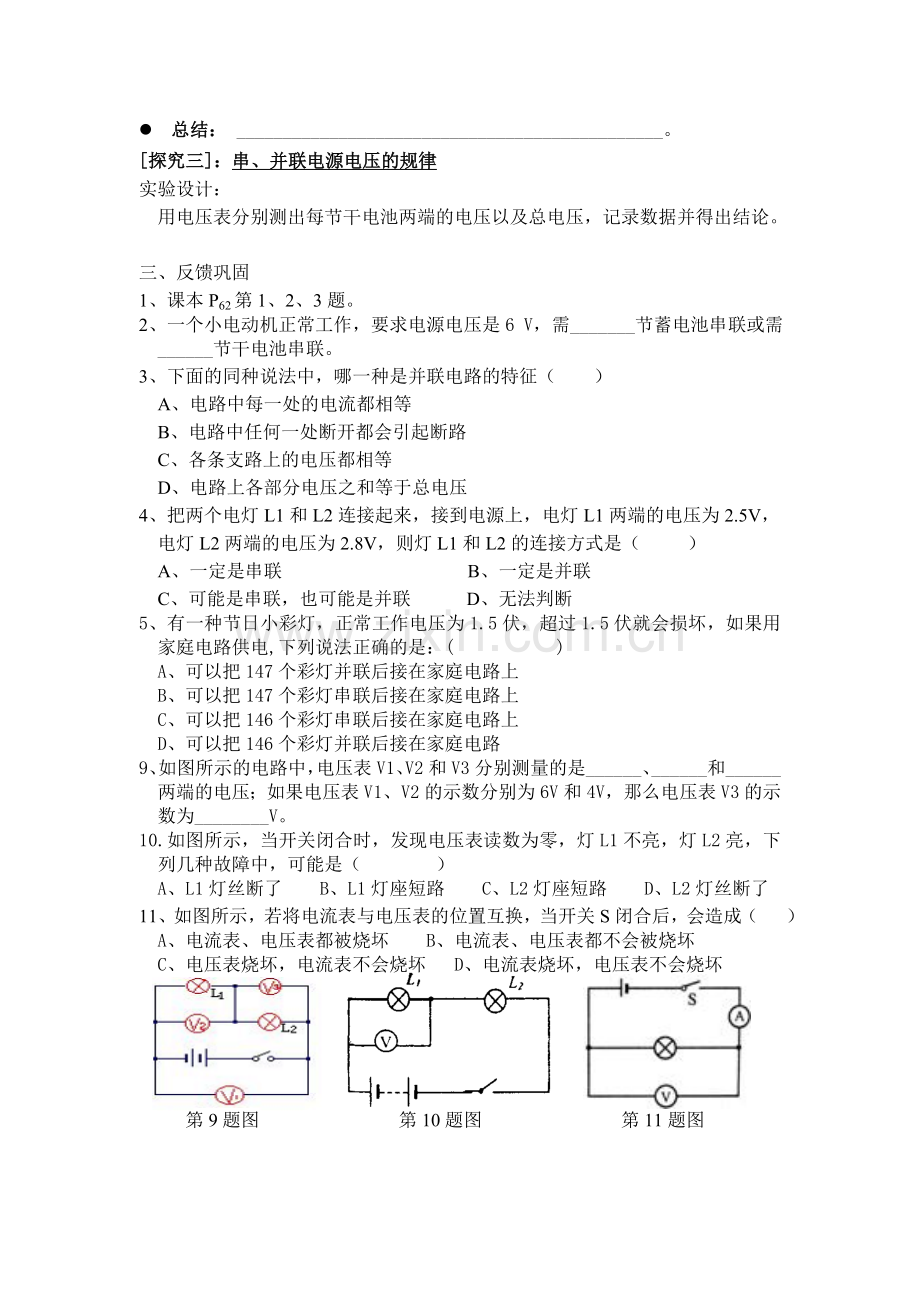

l 总结： ______________________________________________。
[探究三]：串、并联电源电压的规律
实验设计：
用电压表分别测出每节干电池两端的电压以及总电压，记录数据并得出结论。

三、反馈巩固
1、课本P62第1、2、3题。
2、一个小电动机正常工作，要求电源电压是6 V，需_______节蓄电池串联或需______节干电池串联。
3、下面的同种说法中，哪一种是并联电路的特征（ ）
A、电路中每一处的电流都相等
B、电路中任何一处断开都会引起断路
C、各条支路上的电压都相等
D、电路上各部分电压之和等于总电压
4、把两个电灯L1和L2连接起来，接到电源上，电灯L1两端的电压为2.5V，电灯L2两端的电压为2.8V，则灯L1和L2的连接方式是（ ）
A、一定是串联 B、一定是并联
C、可能是串联，也可能是并联 D、无法判断
5、有一种节日小彩灯，正常工作电压为1.5伏，超过1.5伏就会损坏，如果用家庭电路供电,下列说法正确的是：( )
A、可以把147个彩灯并联后接在家庭电路上 　　
B、可以把147个彩灯串联后接在家庭电路上
C、可以把146个彩灯串联后接在家庭电路上 　　　　
D、可以把146个彩灯并联后接在家庭电路
9、如图所示的电路中，电压表V1、V2和V3分别测量的是______、______和______两端的电压；如果电压表V1、V2的示数分别为6V和4V，那么电压表V3的示数为________V。
10.如图所示，当开关闭合时，发现电压表读数为零，灯L1不亮，灯L2亮，下列几种故障中，可能是（ ）
A、L1灯丝断了 B、L1灯座短路 C、L2灯座短路 D、L2灯丝断了
11、如图所示，若将电流表与电压表的位置互换，当开关S闭合后，会造成（ ）
A、电流表、电压表都被烧坏 B、电流表、电压表都不会被烧坏
C、电压表烧坏，电流表不会烧坏 D、电流表烧坏，电压表不会烧坏

第9题图 第10题图 第11题图
