PLC与变频用DP通讯.doc

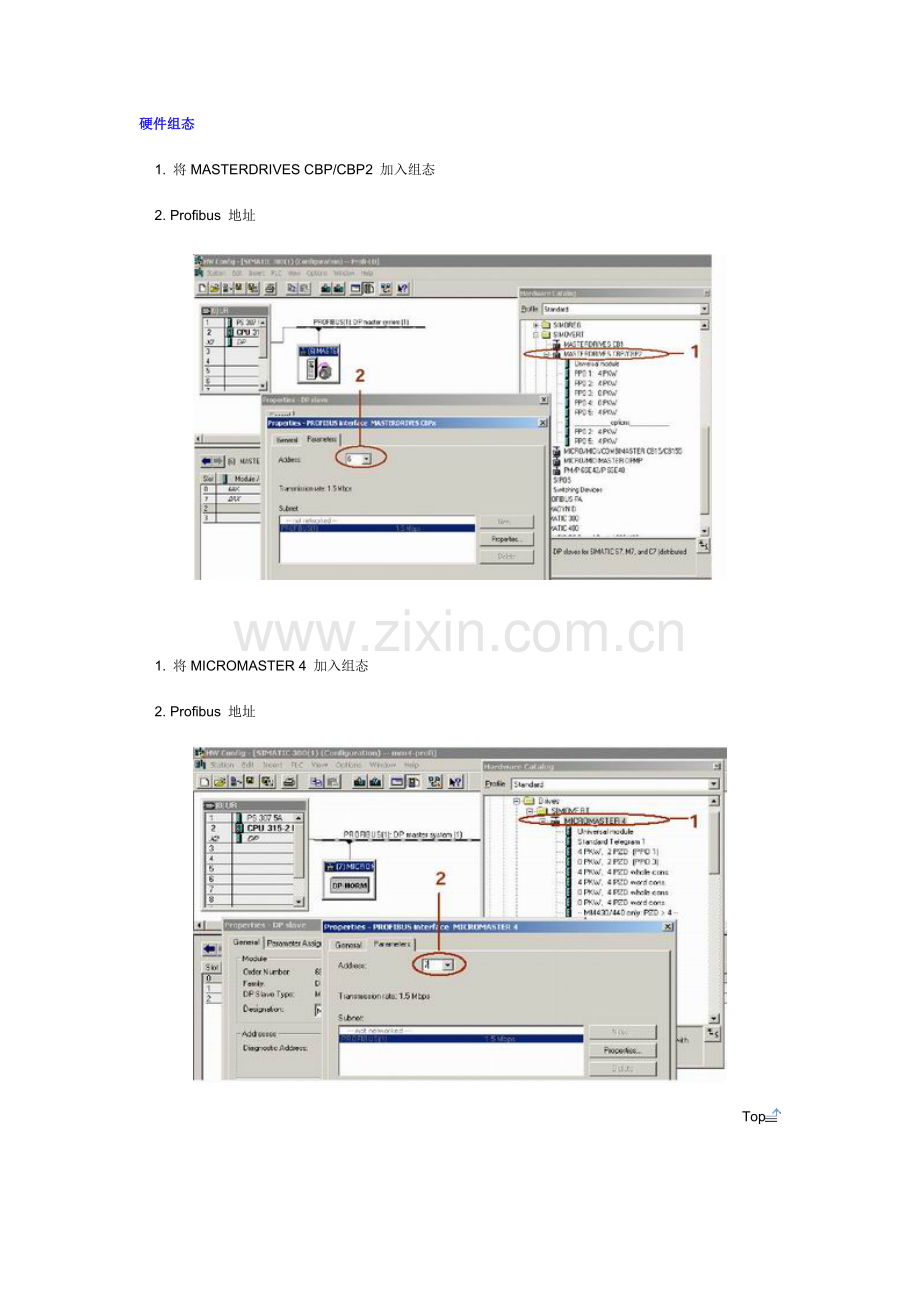

硬件组态
    1. 将MASTERDRIVES CBP/CBP2 加入组态
    2. Profibus 地址

    1. 将MICROMASTER 4 加入组态
    2. Profibus 地址

Top

选择数据格式
    1. MASTERDRIVE中可供选择的PP0类型
    2. I/Q address

    1. MICROMASTER 4 中可供选择的数据格式
    2. I/Q address

Top

Step 7 中的编程

创建数据块DB1

    说明:
    1.在Step7 中对PKW (参数区)读写参数时调用SFC14和 SFC15
    2. SFC14(“DPRD_DAT”)用于读Profibus 从站的数据
    3. SFC15(“DPWR_DAT”)用于将数据写入Profibus 从站
    4. W#16#100(即256)是硬件组态时PKW的起始地址
Top

程序举例1
    1. 读参数r015

    注:PKW ,IND 的详细说明见附录

    1. W#16#100(即256)是硬件组态时PKW的起始地址
    2 .将从站数据读入DB1.DBX0.0 开始的8个字节(P#DB1.DBX0.0 BYTE 8)
                     PKE -> DB1.DBW0
                     IND -> DB1.DBW2
                    PWE1 -> DB1.DBW4 参数值的高字位
                    PWE2 -> DB1.DBW6 参数值的低字位
    3 .将DB1.DBX28.0 开始的8个字节写入从站(P#DB1.DBX28.0 BYTE 8)
                      DB1.DBW28 -> PKE
                      DB1.DBW30 -> IND
        参数值的高字位 DB1.DBW32 -> PWE1
        参数值的低字位 DB1.DBW34 -> PWE2

    注:PKW ,IND 的详细说明见附录

Top

程序举例2 (读参数数组的数值)
    2. 读参数P401.2

    注:PKW ,IND 的详细说明见附录

    1. W#16#100(即256)是硬件组态时PKW的起始地址
    2 .将从站数据读入DB1.DBX0.0 开始的8个字节(P#DB1.DBX0.0 BYTE 8)
                    PKE -> DB1.DBW0
                    IND -> DB1.DBW2
                   PWE1 -> DB1.DBW4 参数值的高字位
                   PWE2 -> DB1.DBW6 参数值的低字位
    3 . 将DB1.DBX28.0 开始的8个字节写入从站(P#DB1.DBX28.0 BYTE 8)
                      DB1.DBW28 -> PKE
                      DB1.DBW30 -> IND
        参数值的高字位 DB1.DBW32 -> PWE1
        参数值的低字位 DB1.DBW34 -> PWE2

    注:PKW ,IND 的详细说明见附录
Top

程序举例3 (读须置位参数页的参数)
    3. 读参数U001.2

    注:PKW ,IND 的详细说明见附录

    1. W#16#100(即256)是硬件组态时PKW的起始地址
    2 .将从站数据读入DB1.DBX0.0 开始的8个字节(P#DB1.DBX0.0 BYTE 8)
                     PKE -> DB1.DBW0
                     IND -> DB1.DBW2
                    PWE1 -> DB1.DBW4 参数值的高字位
                    PWE2 -> DB1.DBW6 参数值的低字位
    3 . 将DB1.DBX28.0 开始的8个字节写入从站(P#DB1.DBX28.0 BYTE 8)
                      DB1.DBW28 -> PKE
                      DB1.DBW30 -> IND
        参数值的高字位 DB1.DBW32 -> PWE1
        参数值的低字位 DB1.DBW34 -> PWE2

    注:PKW ,IND 的详细说明见附录
Top

程序举例4(写参数)
    4. 写参数P401.1 (将W#16#1000 写入P401.1中)

    1.将W#16# 8191 写入DB1.DBW28 (PWE)

    注:PKW ,IND 的详细说明见附录

    1. W#16#100(即256)是硬件组态时PKW的起始地址
    2 .将从站数据读入DB1.DBX0.0 开始的8个字节(P#DB1.DBX0.0 BYTE 8)
                     PKE -> DB1.DBW0
                     IND -> DB1.DBW2
                    PWE1 -> DB1.DBW4 参数值的高字位
                    PWE2 -> DB1.DBW6 参数值的低字位
    3 . 将DB1.DBX28.0 开始的8个字节写入从站(P#DB1.DBX28.0 BYTE 8)
                      DB1.DBW28 -> PKE
                      DB1.DBW30 -> IND
        参数值的高字位 DB1.DBW32 -> PWE1
        参数值的低字位 DB1.DBW34 -> PWE2

    注:PKW ,IND 的详细说明见附录
Top
对PZD (过程数据)的读写
    说明:
    1. 在Step7 中对PZD (过程数据)读写参数时调用SFC14和SFC15
    2. SFC14(“DPRD_DAT”)用于读Profibus 从站的数据
    3. SFC15(“DPWR_DAT”)用于将数据写入Profibus 从站
    4. W#16#108(即264)是硬件组态时PZD的起始地址
    5. 对特殊结构的PZD 可用PQW , PIW 进行读写
Top

程序举例5: 对PPO5 中10PZD的读写

    DB1中与PZD相对应的数据字

    1.在P918 中设置Profibus 地址,必须与Step 7 中设置相同.地址不能重复.
    2. 控制字第十位置“1”. PZD1 = W#16#X4XX
Top

附录
