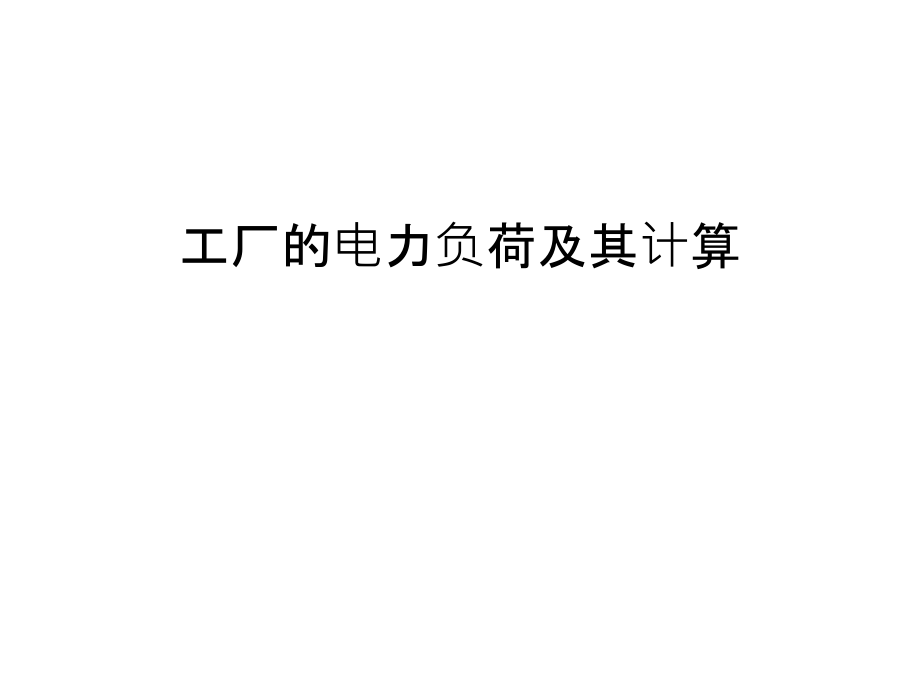

工厂的电力负荷及其计算演示教学.ppt

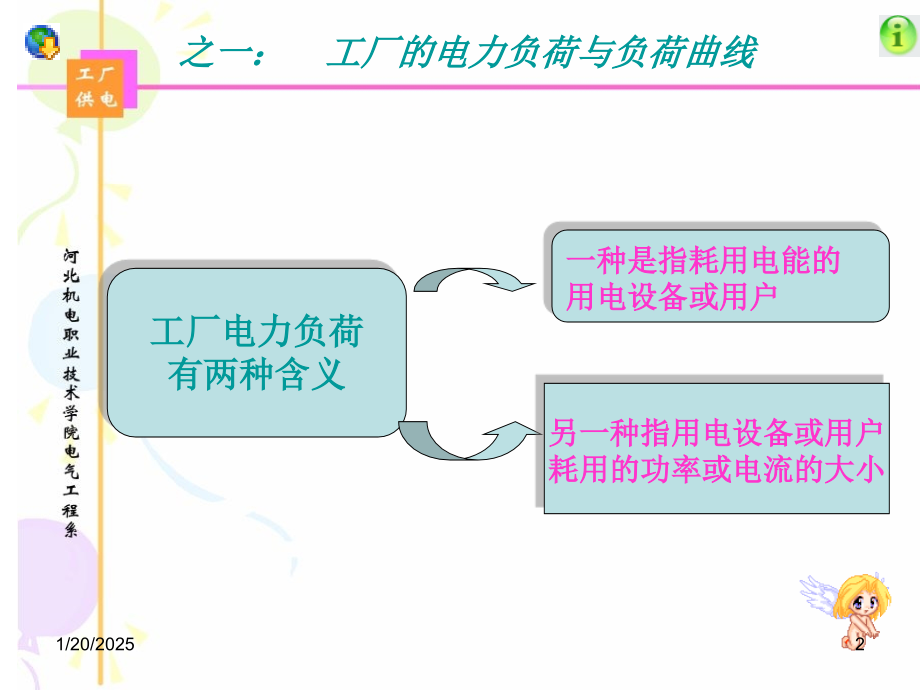

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,工厂的电力负荷及其计算,工厂电力负荷,有两种含义,一种是指耗用电能的,用电设备或用户,另一种指用电设备或用户,耗用的功率或电流的大小,之一：工厂的电力负荷与负荷曲线,1/20/2025,2,（一）,工厂电力,负荷的分级,一级负荷,:中断供电将造成人员,伤亡或在政治上经济上造,成重大损失者.,二级负荷,中断供电，在政治、经济,上造成较大损失者。,三级负荷,不属于一、二级的负荷。,1/20/2025,3,（二）,各级电力负荷,对供电电源的要求,一级负荷,:双电源供电，,必要时增设应急电源,。,二级负荷,:双电源供电，,当负荷较小时可以,专线供电。,三级负荷,:对供电电源,无特殊要求,。,1/20/2025,4,二,工厂用电设备,工作制,连续工作制,短时工作制,断续周期工作制,1/20/2025,5,断续周期工作制的设备容量P,N,对应,某一标准负荷持续率,1/20/2025,6,三、负荷曲线的有关概念,负荷曲线分,日有功负荷曲线,月有功负荷曲线,年最大负荷曲线,负荷曲线是表征电力负荷随时间变动情况的一种图形,1/20/2025,7,1/20/2025,8,四、与负荷曲线和负荷计算有关的物理量,年最大负荷P,max,全年中负荷最大的工作班内,消耗电能最大半小时的平均,功率-半小时最大负荷P,30,年最大负荷,利用小时,一班制：Tmax=18003600h、,两班制：Tmax=35004800h、,三班制：Tmax=50007000h,1/20/2025,9,负荷系数,（负荷率）：,平均负荷：,1/20/2025,10,之二：三相用电设备组计算负荷的确定,一、概述,计算负荷:,通过负荷的统计计算求出的、用来按发热条件选择,供电系统中各元件的负荷值，称为计算负荷。,计算负荷的方法,需要系数法,二项式系数法,1/20/2025,11,如果是单台电机：,二、需要系数法确定计算负荷,（一）基本公式,用电设备组计算负荷：,1/20/2025,12,（二）设备容量的计算,连续工作制,短时工作制用电设备组,所有设备的铭牌额定容量,之和,断续周期工作制用电设备组：,必须进行负载持续率换算,:,1/20/2025,13,(三)多组用电设备计算负荷的确定,考虑各用电设备最大负荷不同时出现的因素，,对有功、无功负荷分别计入一个同时系数,车间干线:0.850.95及0.900.97,低压母线：用电设备组计算负荷直接相加时取,0.800.90及0.850.95,1/20/2025,14,由车间干线计算负荷直接相加时取,0.900.95及0.930.97,总的计算负荷为:,1/20/2025,15,三、按二项式法确定计算负荷,(一),基本公式,(二),多组用电设备计算负荷的确定,考虑各组用电设备的最大负荷不同时出现的因素在各组,用电设备中取其中一组最,大的附加负荷（cPx）max,，,再加各组的平均负荷bPe,1/20/2025,16,1/20/2025,17,之三：单相用电设备组计算负荷的确定,一、概述,单相设备接在三相线路中，应尽可能均衡分配，,如果单相设备的总容量,不超过三相设备总容量的15%,则不论单相设备如何分配，单相设备可与综合按三相,负荷平衡计算，如果,大于15%,则将单相设备换算为,等效三相设备容量，再与三相设备容量相加。,二、单相设备组等效三相负荷的计算,1.单相设备接于相电压时的等效三相负荷计算,按最大负荷所接单相设备的,3,倍,计算：,1/20/2025,18,3.总的等效三相计算负荷为：,2.单相设备接于线电压时的等效三相负荷计算,1/20/2025,19,之四：工厂的计算负荷及年耗电量的计算,一、工厂计算负荷的确定,工厂计算负荷是,选择电源进线、电气设备包括主变压器,的依据,。也是计算工厂的功率因数及无功补偿容量,的基本依据,（一）按,需要系数法,确定工厂计算负荷,1/20/2025,20,（二）按,年产量,估算工厂计算负荷,式中,A-为工厂的年产量,A-为单位产品耗电量,1/20/2025,21,(三)按,逐级计算,法确定工厂计算负荷,1/20/2025,22,在负荷计算中，电力变压器的功率损耗按下式近似计算：,记住：,1/20/2025,23,(四)工厂功率因数、无功补偿及补偿后的工厂计算负荷,1.工厂的功率因数,（1）瞬时功率因数,（2）平均功率因数：,（3）最大负荷功率因数：,1/20/2025,24,2.无功功率补偿,供电营业规则规定：,100KVA及以上高压供电的用户,其功率因数应达到,0.9,以上，,其它电力用户,的功率因数应达到,0.85,以上。,（1）无功补偿容量,（2）确定电容器个数,（3）无功补偿后的工厂计算负荷,1/20/2025,25,二、工厂年耗电量的计算,年有功电能消耗量,年无功电能消耗量,：年平均有功负荷系数：0.70.75,：年平均无功负荷系数：0.760.82,Ta：年实际工作小时数：一班制2000h 二班制4000h 三班制6000h,1/20/2025,26,之五：尖峰电流的计算,一、概述,尖峰电流是持续,12s,的短时,最大负荷,电流，,它用来计算,电压波动,，,选择,熔断器,和,低压断路器,，,整定,继电保护,装置及检验,电动机自起动,条件等。,二、用电设备尖峰电流的计算,（一）单台用电设备尖峰电流的计算,1/20/2025,27,（二）多台用电设备尖峰电流的计算：,为同时系数.,1/20/2025,28,本章小结,学习本章要搞清楚以下几个方面,1.首先要清楚负荷计算的目的：用来选择导线,（或电缆）的截面；选择电气设备的额定值。,2.负荷计算的方法：需要系数法和二项式系数法，,各自使用在什么情况下。,3.尖峰电流通过时，线路的保护装置是否应该动作,1/20/2025,29,此课件下载可自行编辑修改，仅供参考！感谢您的支持，我们努力做得更好！谢谢,
