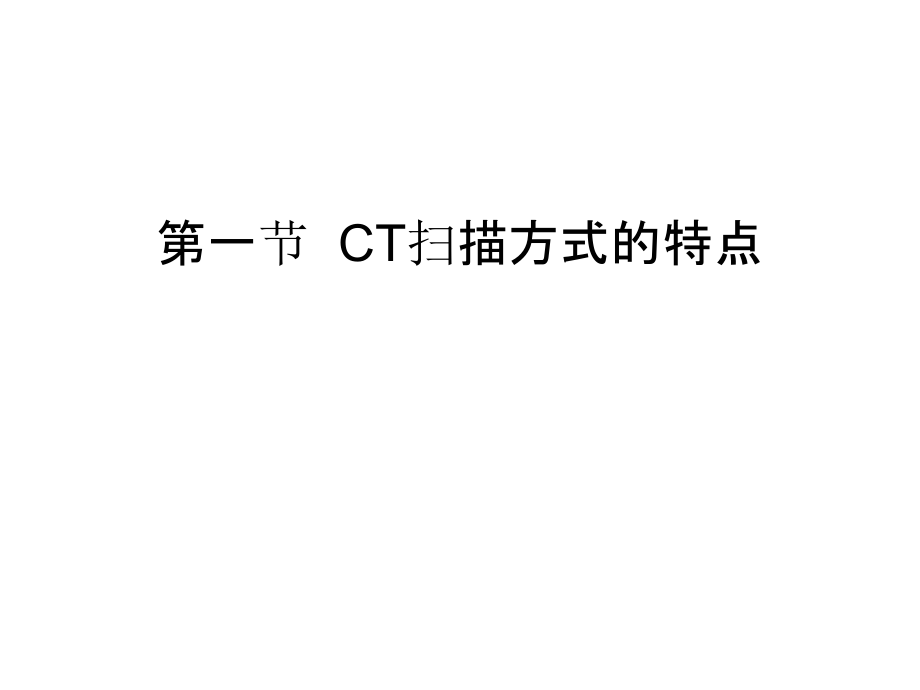

第一节--CT扫描方式的特点讲解学习.ppt

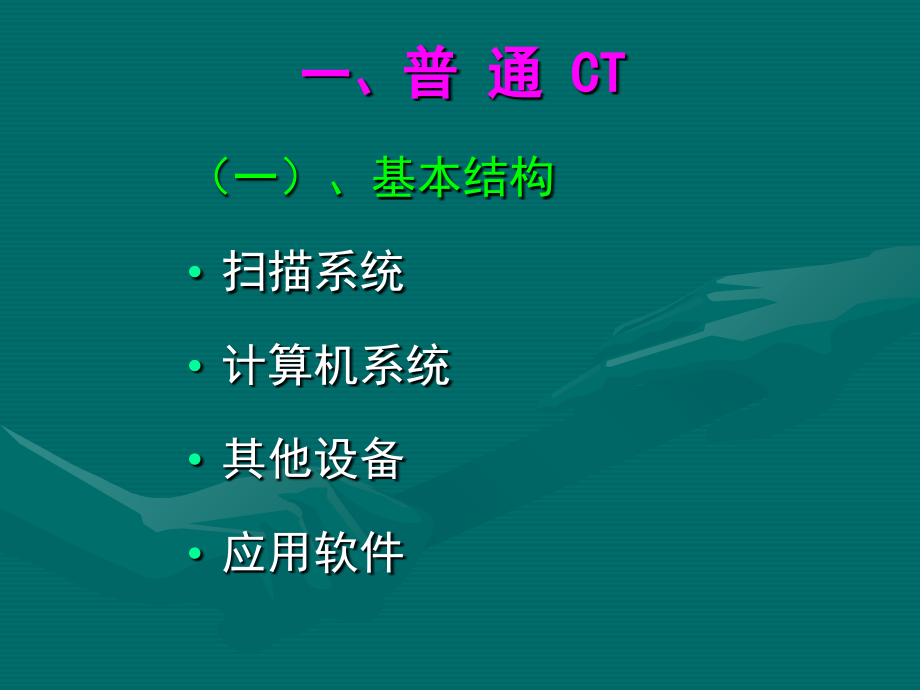

单击此处编辑母版标题样式,*,*,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,第一节 CT扫描方式的特点,一、,普 通,CT,（一）、基本结构,扫描系统,计算机系统,其他设备,应用软件,CT机装置,CT,机的基本结构,1,、扫描系统,扫描机架,检查床,X,线高压发生器,X,线管,准直器,滤过器,探测器,模数转换器,准直器,准直器是一种限制,X,线光束的孔径光栏，它由大小合适的长方形或圆形的铅片或由彼此相对移动可调的 铅条带构成。,作用是大幅度减少散射线的干扰，提高图像质量，决定扫描厚。,CT,扫描机中准直器分为二种：一种是,X,线管侧准直器；另一种是探测器侧准直器，两个准直器必须精确地对准,。,探测器,X,线检测器是将,X,线光子变成电流信号的一种装置，常用的有高压氙气电室检测器和闪烁晶体检测器等。目前普遍采用固态稀土陶瓷探测器，它集合了上述两种探测器的优点。,探测器（对X线敏感性远高于胶片）：碘化钠、锗酸铋高压氙气电离室稀土陶瓷探测器平板探测器,2,、计算机系统,计算机系统是,CT,成像系统的核心装置，它具有采集数据处理、高速数学运算、图像重建、图像评价、图像存储、系统控制、人-机对话等功能,3,、其他设备,磁盘机和相关存储媒介,操作台,其它辅助设备,4,、应用软件,基本功能软件：扫描、照相、图像储存和清盘,特殊功能软件：动态扫描、快速连续扫描、定位扫描、高分辨率扫描、虚拟内窥镜、,CT,心脏成像、职能血管分析软件等。,（二）、扫描特点,X,线管与探测器每绕患者旋转扫描一周，必须反向回转复位，才能进行下一周扫描,每一层扫描过程中检查床不动,层厚与层间距基本相同,扫描速度慢,二、螺旋,CT,概念,螺旋扫描技术是扫描过程中，,X,线球管环绕病人作连续360圆周运动，持续发射,X,线。同时扫描床以匀速移动，探测器连续采集数据。由于上述程序是同步进行的，,X,线球管对病人而言，经历了一个螺旋性路径，故被称为螺旋扫描,CT（Spiral CT),非螺旋,CT,与螺旋,CT,的扫描模式示意图,根据,X,线管和探测器的运动方式，螺旋,CT,仍属于“,旋转旋转,”类，即,第三代,CT,机，但扫描性能大大提高、扫描时间大大缩短。,（一）基本构成,扫描机架,检查床,计算机系统,1,、螺旋,CT,的结构特点,采用了滑环技术,采用大容量的,X,射线管,使用定位精确的扫描床,大容量的机器硬盘,滑环技术,以铜制成滑环，作为静止部分，导电碳刷在滑环上运动.,通过碳刷和滑环的接触导电得以使机架能作单向的连续旋转.,根据传递电压的不同分低压滑环和高压滑环。,滑环结构示意图,高压滑环,滑环部分传递的是,X,线高压发生器的输出电压。高压发生器在机架外，其产生的高压通过电缆传输到滑环，而后输送给,X,线管。,要求：成本高，铜环与碳刷之间传递的是高压，技术要求高。,低压滑环,滑环部分传递的是,X,线高压发生器的输入电压。机架外的低电压通过低压滑环输送给机架内的高频高压发生器，高压发生器与,X,线球管相对固定。通过一短段电缆将高压输送给球管。,优点：传递电压低易处理，高压电缆短，损耗小,高压滑环,易发生放电导致高压噪声，影响采集的数据而降低图像质量，同时安全性差；,低压滑环,的高压发生器采用体积小、功率大的高频结构，与,X,线管同装于扫描架内，同时旋转，稳定性好，危险性小。,探测器,普通,CT,机探测器有几十个，单层螺旋,CT,机常有,300-800,个，多层螺旋,CT,机则多达,5000-30000,个以上,探测器分为气体探测器和固体探测器,单层螺旋,CT,在,Z,轴方向上只有一排探测器，多层螺旋,CT,机由多排探测器组成,Brilliance 64,64,slice,0.625 mm,40 mm coverage,64,X 0.625,40,mm,CT,技术的发展源于探测器技术的发展,64,slice,0.5 mm,32 mm coverage,64,X 0.5,32,mm,LightSpeed VCT,Aquillion 64,64,slice,0.625 mm,40 mm coverage,64,X 0.625,40,mm,（二）、螺旋,CT,的扫描参数,扫描层厚与射线束宽度,扫描层厚是,CT,扫描时被准直器校准的层面厚度，或球管旋转一周探测器测得,Z,轴区域的射线束宽度,床速：,是,CT,扫描时检查床移动的速度，即球管旋转一圈检查床移动的距离,螺距（,pitch),：,是,X,线球管旋转,360,度的进床距离（床速）与扫描层厚（总的层面准直宽度）的比值,单层螺旋,CT,的准直器宽度与层厚一致，即,pitch=,床进速度（,mm/,周）/层厚（,mm）,多层螺旋,CT,使用多排探测器，其层厚不是准直器的宽度，故计算时应注意。如准直器宽度为,16,1.5=24mm,球管旋转一周，检查床移动,24mm,的扫描方式中，实际扫描层厚为,1.5mm,，用准直器总宽度计算，螺距为,1,常规螺旋扫描的螺距用,1,，即床速与层厚相等，如病灶较小，螺距可小于,1,，如病灶较大，螺距可大于,1,重建层距：,被重建的相邻两层横断面之间长轴方向的距离,重建层厚：,指重建图像的实际厚度,螺旋,CT,的扫描参数,（三）多层螺旋,CT,多层螺旋,CT,（,multi-slice CT,，,MSCT,）,是指,X,线球管曝光旋转一周可以同时形成两层以上图像的,CT,机。,1,、多层螺旋,CT,与单层螺旋,CT,的不同,探测器的排列不同：,单层螺旋,CT,的,Z,轴方向上只有一排探测器，,MSCT,采用,4,组通道的多排探测器,X,线束不同,：单层螺旋通过准直器后的,X,线束为,薄扇束,(fan-beam),，,X,线束的宽度等于层厚。,MSCT,采用可调节宽度的,锥形线束,(cone-beam),，,线束宽度等于多个层厚之和,数据采集通道不同,：单层螺旋在,Z,轴方向上只有,一组通道采集数据,，,MSCT,把多排探测器组成,4,组，形成数据采集的,4,组输出通道。,同一扫描周期内获得的层数不同,：一层与多层,。,决定层厚的方法不同,：单层螺旋的层厚仅通过改变,X,线束的宽度来完成，,线束的宽度等于层厚，多层螺旋的层厚不仅取决于,X,线束的宽度，还与探测器阵列的不同组合有关,如同样,10mm,宽的,X,线束，可由每,4,排,1.25mm,探测器组成一个,5mm,探测器通道，获得,2,层,5mm,层厚的图像，也可以由每,2,个,1.25mm,探测器组成一个,2.5mm,探测器通道，获得,4,层,2.5mm,层厚的图像。,图像重建的方法不同,：新算法，以减少伪影、噪声，提高图像质量，减少曝光量,2,、多层螺旋,CT,的优势,空间分辨率和时间分辨率提高,一次扫描可获得多层图像,扫描速度大大提高，全身扫描在,30,秒内可完成,可进行回顾性重建,X,线的利用率提高,三维成像、模拟内窥镜效果更佳,增强扫描的效果明显提高,心脏,CT,扫描成为可能,可进行,CT,透视,（三）、双源,CT,双源,CT,结构特点与优势,1,、双球管呈,90,度排列，各对应相应探测器,2,、可提供两套系统的,kV,和,mAs,3,、可进行双能量成像,4,、采用磁悬浮驱动，运行速度,0.30,秒,/,周,5,、最大扫描范围,200cm,，空间分辨率,0.4mm,此课件下载可自行编辑修改，仅供参考！感谢您的支持，我们努力做得更好！谢谢,
