山武公司产品演示资料教学文案.ppt

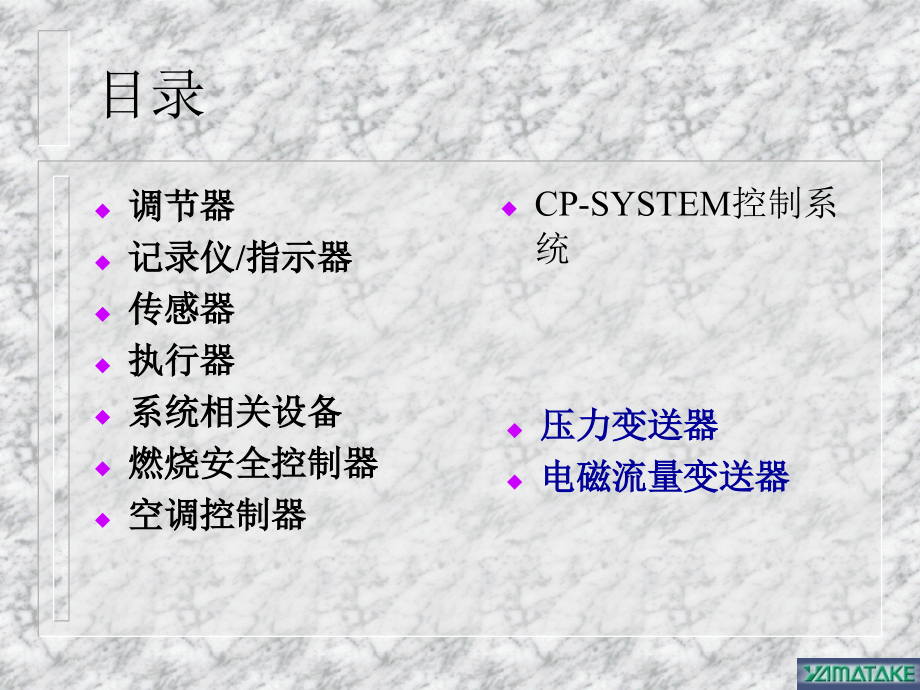

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,山武公司产品演示资料,目录,调节器,记录仪/指示器,传感器,执行器,系统相关设备,燃烧安全控制器,空调控制器,CP-SYSTEM控制系统,压力变送器,电磁流量变送器,调节器,SDC15数字指示调节器,SDC25/26数字指示调节器,SDC35/36数字指示调节器,SDC40A/B数字指示调节器,DCP31/32数字程序段调节器,DCP551/552数字程序段调节器,DMC10模块式调节器,DMC50模块式调节器,SDC15数字指示调节器,体积小，造型精巧:4848（mm）,實現了世界上最短的長度,65,面板,IP65,構造,多种输入：T/C、RTD、VDC,精度：0.5级,四设定值切换,控制/待机模式切换,自适应控制/PID自整定功能,通讯功能（可选）,事件报警功能,用途：,包装机、印刷机、木工机械、小型加热炉(电炉)等,SDC25/26数字指示调节器,外型：4896(mm)9696(mm).,實現了世界上最短的長度,65,面板,IP65,構造,全量程输入.,各种控制输出（标准电流输出，仪表选型时指定输出类型）.,辅助输出(可选).,精度：0.3级.,操作简便.,通讯功能.,用途,加热炉、印刷、冶金、造纸、食品、空调、化工等。,SDC30/31,数字指示调节器,外形尺寸：,4896(mm)，9696(mm).,全量程输入.,手动输出.,引入两自由度PID控制算法。,采用神经元网络和模糊推论，改进PID算法，控制性能提高。,精度：0.2级.,过程诊断.,通讯功能（可选）.,用途,加热炉、锅炉、热处理、印刷、涂装、冶金、造纸、食品、空调、化工等。,SDC35/36,数字指示调节器,外形尺寸：,4896(mm)，9696(mm).,實現了世界上最短的長度,65,面板,IP65,構造,全量程输入.,手动输出.,可做簡單程序段控制（16段）,引入两自由度PID控制算法。,采用神经元网络和模糊推论，改进PID算法，控制性能提高。,精度：0.1级.,过程诊断.,通讯功能（可选）.,用途,加热炉、锅炉、热处理、印刷、涂装、冶金、造纸、食品、空调、化工等。,SDC40A数字指示调节器,5位显示.,精度：0.1级.,全量程输入（选取不同型号，最多3个AI）.,内部串级控制.,多点事件输出.,外形：9696(mm).,2个自定义功能键.,通讯功能（可选）.,用途,半导体、加热炉、锅炉、印刷、冶金、造纸、食品、空调、化工等。,SDC40B数字指示调节器,复合演算型调节器。,3点AI输入。,输入处理功能：折线、温度压力修正、开方、数字、滤波。,精度：0.1级。,80种算法，50个运算单元，2个PID单元。,多种控制模式。,可自定义显示单元和操作键，使操作更为简单。,通用PC机下装组态软件。,通讯功能。,用途：,各种复杂的调节回路。加热炉、循环硫化床锅炉、复杂热处理炉、电站、冶金、造纸、啤酒厂、化工等各种生产过程,。,DCP31/32,数字程序段调节器,19条曲线，30段/曲线。,曲线可连接和循环。,全量程输入。,湿度换算、碳势换算功能（DCP32型）,精度：0.1级。,8+1组PID参数，可进行区域PID或段指定PID参数。,具有PV启动功能和偏差等待功能。,外部接点输入：RUN、HOLD、RESET、ADV及另外8点（可组态）。,可以设定8个快捷键，方便用户操作。,事件输出：PV、DEV等3点，时间事件5点。,可进行组态和程序的PC下载。,通讯功能。,用途：,热处理炉、汽车制造、冶金、食品加工、啤酒厂、精细化工、实验设备等生产过程。,DCP551/552,数字程序段调节器,99条曲线，99段/曲线，曲线可连接。,附LCD监视程序状态。,全量程输入，碳势输入。,可进行PV启动和偏差等待（全过程等待）。,多种输出信号可组态选取。,外部接点输入：16点。,事件输出：16点。,外形尺寸：144144(mm).,通讯功能。,用途：,加热炉、汽车制造、冶金、印染、食品加工、啤酒厂、精细化工等生产过程,。,DMC10,模块式调节器,多回路调节器（2/4回路）。,体积小（30100105），省空间。,全量程输入。,DIN导轨安装，多台安装时以插座连接（15台），省配线。,远程开关信号及事件信号的总线调用与信号AND/OR运算。,采用“快速调试”理论，快速回复设定值。,通用PC下装组态，设定监视方便。,RS-485通讯，与触摸屏或多回路操作器配合使用。,用途：,加热炉、包装机、印刷机、注塑机、消毒机生产设备。,DMC50,模块式调节器,用途：,各种控制要求。适合半导体、加热炉、标准实验设备、化工产品等需要精确控温的场所。,复合演算型调节器。,插座连接，DIN导轨或螺钉安装。,4点AI输入（全量程输入），4点扩展输入（R/C或电压），2点辅助输入（如全部选取R/C或电压输入，最多可输入10个AI）。,输入处理功能（折线、温度压力修正，开方、数字滤波）。,精度：0。05级。,以IsaGraf软件和PID软件组态（近200种控制算法）。,定值控制或程序段控制。,通用PC机下装组态软件。,通讯功能，与触摸屏或工控机配合使用。,系统相关设备,EST240Z智能显示终端,EST555Z智能显示终端,EST240Z智能显示终端,彩色液晶触摸式显示终端。,显示屏尺寸：,6（12090）。,通讯功能：RS-232 1个，RS-485 3个，IrDA 1个。,与山武公司的SDC、DCP、DMC、CMQ（S、G）仪表通讯。,与ORMON、三菱、富士、SIMENS等PLC通讯。,GATEWAY功能。,内部数据记录功能。还可通过IrDA 接口将数据穿给PC外部储存。,声光报警功能。,可绘图或插入图形文件。,丰富的内部图形库。,动态流程、数据报表、实时曲线、柱状图、报警记录、报警画面显示。,EST555Z,智能显示终端,彩色液晶触摸式显示终端。,显示屏尺寸：10.4,具备EST240Z的全部功能。,附存储卡。,燃烧安全控制器,作用：,顺序点火,安全监视；发生异常立即关断。,构成：,火焰监测器；,保护继电器；,安全切断阀。,分类：,按燃料分,燃油，燃气，油气混合。,按作业的时间分,间歇运转（24小时内关断一次）。,连续运转（一次运转时间超过24小时）。,燃烧安全控制的系统构成,燃烧安全控制的产品,火焰监测器：,C7035A、C7012A、C7007A、C7008A、C7015A,保护继电器：,FRS100、R4715、R4750、R4780、RA890、R4150,火焰监测器：,C7012E、C7012F、C7076、AUD300C,保护继电器：,R4332A、R4334A、AUR300C,安全切断阀：,VGA10、VEN4000、MAX,用于间歇运转：,用于连续运转：,CP-SYSTEM,控制系统,系统硬件,控制单元：,控制单元以山武公司生产DMC50和DMC10为主，兼容山武公司生产的其它数字调节器。可实现模拟控制、逻辑顺序控制及其混合控制。,山武环境公司生产的接口端子板。,通讯单元：,DMC50ME200通讯模块，支持Ethernet和RS-485通讯，每台通讯模块可连接8台DMC50控制模块。,上位计算机：,通用工业PC机,最低配置：64M内存、1G硬盘、15”CRT、10M以态网卡、鼠标、软驱、键盘、彩色打印机。,系统软件,CPA组态软件：,CPA组态软件运行于Windows98/NT/2000/XP操作系统环境，分开发系统和运行系统。,CPA监控软件通过I/O驱动从现场设备读/写实时数据，并显示在屏幕上。,丰富的显示功能：动态流程图、趋势图（实时曲线/历史曲线）、报警显示、参数报表、柱状图等。,配方管理：不同的产品根据不同的控制参数进行控制，每种产品对应一组控制参数形成配方，产品变换时切换配方，提高效率。,良好的扩展性,兼容一些其它公司的产品，必要时可编制通讯驱动程序。,传感器,气体流量计,气体流量控制器,压力/差压变送器,电磁流量计,气体质量流量计,采用山武公司最新开发的感热式流量传感单元，直接测量，精度高、响应速度快。,气体质量流量，无需温度压力补偿。,管道压力损失小。,瞬时流量与累积流量切换显示；响应速度快，即使在开关动作的场合也能对累积流量进行精确的积算。且有瞬时流量的模拟信号输出。,产品有CMS/CMG/CML,。,需要加装过滤器,。,气体质量流量控制器,感热式微流量传感器、调节器和比例电磁阀的结合。,响应快(500ms达到设定值)、控制范围宽，能满足多种工业控制要求。,阻力损失小。,具有自动切断功能。（当达到累计流量设定值时或出现报警时自动切断）,操作简便。,有模拟输入/输出信号。可以和其它仪表配合使用。,具备RS-485通讯接口，可和EST通讯。,需要加装过滤器,。,ST3000（S9000系列）智能变送器,扩散硅型变送器。,通用压力/差压变送器。,其参数（量程、阻尼系数、线性/开方）可通过手持设定器远程设定。,测量精度01级。,PTG71,智能压力变送器,扩散硅型变送器。,通用压力变送器。,体积小、重量轻，直接安装在管道或设备上，安装方便。,可配内置的数字显示表，使其具有更广泛的应用,MangneW 3000 PLUS,智能电磁流量计,高机能、高可靠性电磁流量计,测量原理基于山武公司,MaNgneW 3000,流量测量技术,使用全新的,MaNgneW 3000 PLUS,传感器,应用实例,渗碳炉,加热炉,自动焊接机,蒸汽消毒机,恒温恒湿箱,回转加热炉,注塑成型机,燃烧器流量监视,设备能量管理,荧光灯生产线的流量控制,电焊机焊接气体的流量监视,空调系统中的风机盘管单元,渗碳炉,加热炉,自动焊接机,蒸汽消毒机,恒温恒湿箱,回转加热炉,注塑成型机,燃烧器流量监视,设备能量管理,荧光灯生产线的火焰控制,电焊机焊接气体的流量监视,空调系统中的风机盘管单元,此课件下载可自行编辑修改，仅供参考！感谢您的支持，我们努力做得更好！谢谢,
