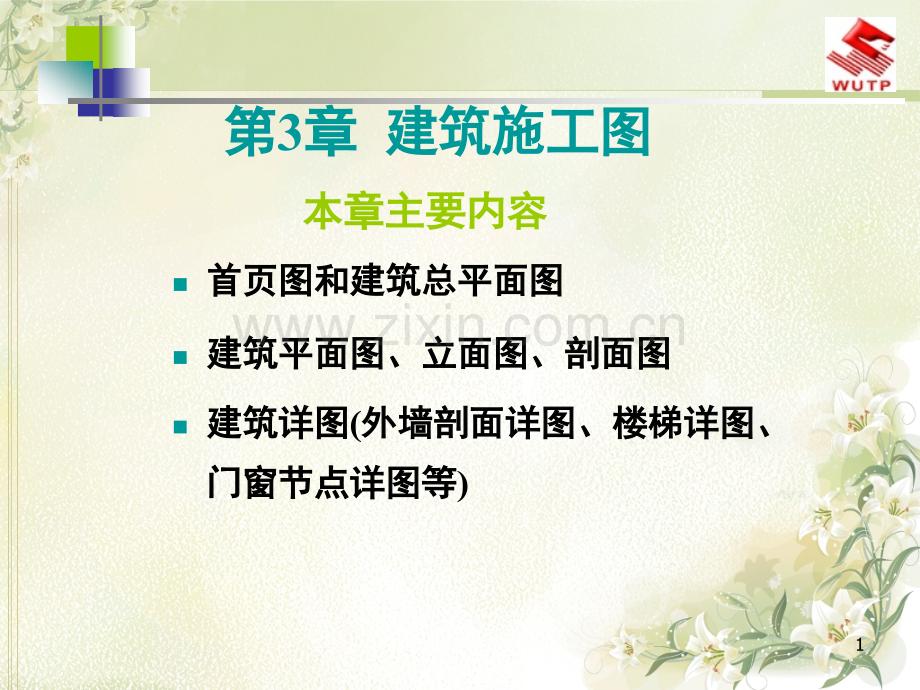

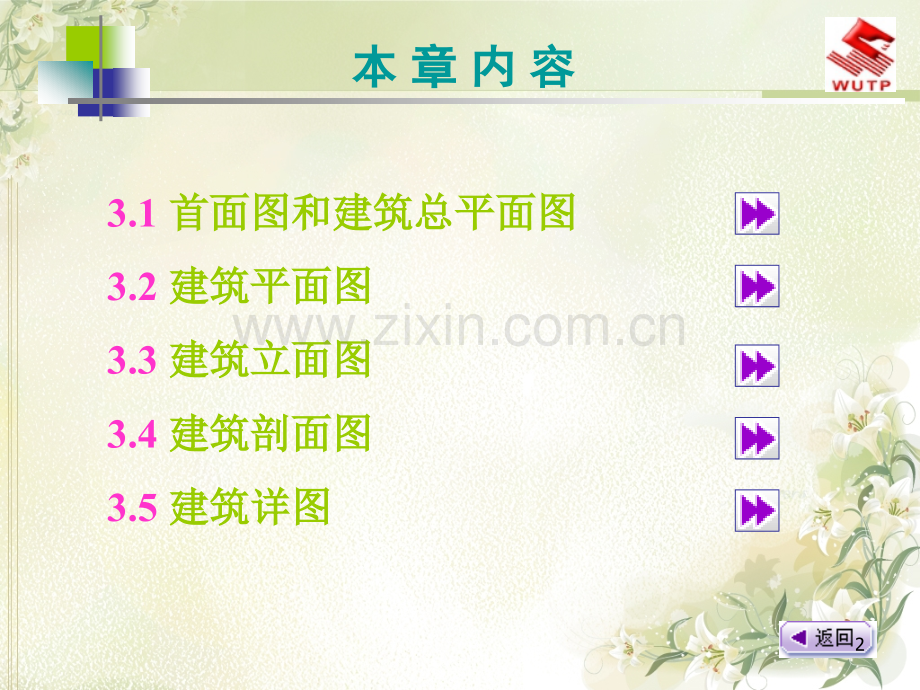

第第3章章 建筑施工图建筑施工图本章主要内容本章主要内容n首页图和建筑总平面图首页图和建筑总平面图 n建筑平面图、立面图、剖面图建筑平面图、立面图、剖面图 n建筑详图建筑详图(外墙剖面详图、楼梯详图、外墙剖面详图、楼梯详图、门窗节点详图等门窗节点详图等)1本本 章章 内内 容容3.1 首面图和建筑总平面图首面图和建筑总平面图 3.2 建筑平面图建筑平面图3.3 建筑立面图建筑立面图3.4 建筑剖面图建筑剖面图3.5 建筑详图建筑详图23.1 首页图和建筑总平面图 首页图是建筑施工图的第一页，它的内容一般包括：图纸目录、设计总说明、建筑装修及工程做法、门窗表等(见图3.1、图3.2)。图纸目录的主要作用是便于查找图纸。图纸目录一般以表格形式编写，说明该套施工图有几类，各类图纸分别有几张，每张图纸的图名、图号等。建筑设计说明主要用于说明建筑概况、设计依据、施工要求及需要特别注意的事项等。工程作法表是对房屋的屋面、楼地面、顶棚、内外墙面、踢脚、墙裙、散水、台阶等建筑细部的构造作法的列表说明。特别是大量采用通用图集中的标准作法时，使用工程作法表十分高效。3.1.1 首页图首页图 3图3.1 首页图纸目录 3.1 首页图和建筑总平面图 3.1.1 首页图首页图 43.1 首页图和建筑总平面图 3.1.1 首页图首页图 53.1.2 建筑总平面图建筑总平面图 建筑总平面图简称为总平面图 3.1.2.1 总平面图的形成 n建筑总平面图建筑总平面图是假设在建设区的上空向下投影是假设在建设区的上空向下投影所得的水平投影图。所得的水平投影图。3.1 首页图和建筑总平面图 6总平面图主要表达拟建房屋的位置和朝向，与原有建筑物的关系，周围道路、绿化布置及地形地貌等内容。它可作为拟建房屋定位、施工放线、土方施工以及施工总平面布置的依据。3.1.2.2 总平面图的作用 3.1.2 建筑总平面图建筑总平面图 3.1 首页图和建筑总平面图 71)总平面图因包括的地方范围较大，所以绘制时都用较小的比例，如1：2000、1：1000、1：500等。在实际工作中，由于各地方国土管理局所提供的地形图的比例为1：500，故我们常接触的总平面图中多采用这一比例。2)总平面图上标注的尺寸，一律以米为单位。3)由于比例较小，总平面图上的内容一般按图例绘制，所以总图中使用的图例符号较多。3.1.2 建筑总平面图建筑总平面图 3.1 首页图和建筑总平面图 3.1.2.3 图示特点83.1.2 建筑总平面图建筑总平面图 3.1 首页图和建筑总平面图 3.1.2.4 图示内容 1 1、总平面图中的内容，多数使用符号表示的。首先应熟悉、总平面图中的内容，多数使用符号表示的。首先应熟悉、总平面图中的内容，多数使用符号表示的。首先应熟悉、总平面图中的内容，多数使用符号表示的。首先应熟悉图例符号的意义。图例符号的意义。图例符号的意义。图例符号的意义。2 2、看清用地范围内新建、原有、拟建、拆除建筑物或构筑、看清用地范围内新建、原有、拟建、拆除建筑物或构筑、看清用地范围内新建、原有、拟建、拆除建筑物或构筑、看清用地范围内新建、原有、拟建、拆除建筑物或构筑物的位置。物的位置。物的位置。物的位置。3 3、查看新建建筑物的室内、外地面高差、道路标高和地面、查看新建建筑物的室内、外地面高差、道路标高和地面、查看新建建筑物的室内、外地面高差、道路标高和地面、查看新建建筑物的室内、外地面高差、道路标高和地面坡度及排水方向。坡度及排水方向。坡度及排水方向。坡度及排水方向。4 4、根据风向频率玫瑰图看清建筑物朝向。、根据风向频率玫瑰图看清建筑物朝向。、根据风向频率玫瑰图看清建筑物朝向。、根据风向频率玫瑰图看清建筑物朝向。5 5、看清新建建筑物或构筑物自身占地尺寸以及与周边建筑、看清新建建筑物或构筑物自身占地尺寸以及与周边建筑、看清新建建筑物或构筑物自身占地尺寸以及与周边建筑、看清新建建筑物或构筑物自身占地尺寸以及与周边建筑物相对距离。物相对距离。物相对距离。物相对距离。9看图名、比例、图例及有关的文字说明 了解工程的用地范围、地形地貌和周围环境情况 了解拟建房屋的平面位置和定位依据 了解拟建房屋的朝向和主要风向 了解道路交通及管线布置情况 了解绿化、美化的要求和布置情况 3.1.2.5 总平面图的识读 以以图图3.3为例，说明总平面图的识读步骤。为例，说明总平面图的识读步骤。3.1.2 建筑总平面图建筑总平面图 3.1 首页图和建筑总平面图 103.1.2 建筑总平面图建筑总平面图 3.1 首页图和建筑总平面图 113.2 建筑平面图 假想用一个水平的剖切平面沿房屋窗台以上的部位剖开，移去上部后向下投影所得的水平投影图，称为建筑平面图，如图3.4所示。建筑平面图实质上是房屋各层的水平剖面图。平面图虽然是房屋的水平剖面图，但按习惯不必标注其剖切位置，也不称为剖面图。3.2.1 建筑平面图的形成建筑平面图的形成 12图3.4 平面图的形成 133.2.2 建筑平面图的作用建筑平面图的作用 主要反映房屋的平面形状、大小和房间布置，墙(或柱)的位置、厚度和材料，门窗的位置、开启方向等。建筑平面图可作为施工放线，砌筑墙、柱，门窗安装和室内装修及编制预算的重要依据。3.2 建筑平面图 143.2.2 建筑平面图的作用建筑平面图的作用 3.2 建筑平面图 一栋房屋究竟应该出多少平面图是要根据房屋复杂程度而定。一般情况下，房屋有几层就应画几个平面图并在图的下方标注相应的图名，如“底层平面图”、“顶层平面图”等。图名下方应加一粗实线，图名右方标注比例。当房屋中间若干层的平面布局、构造情况完全一致时，则可用一个平面图来表达这些相同布局的各层，称之为“标准层平面图”。若中间某些层中有局部改变，也可单独出一局部平面图。另外，对于平屋顶房屋，为表明屋面排水组织及附属设施的设置状况还要绘制个较小比例的屋顶平面图。153.2.3 图示内容及表示方法图示内容及表示方法 3.2.3.1 底层平面图 图图3.5是某学生公寓楼底层平面图。是某学生公寓楼底层平面图。3.2.3.2 楼层平面图 楼层平面图的图示方法与底层平面图楼层平面图的图示方法与底层平面图相同相同(见图见图3.6)。3.2 建筑平面图 163.2.3 图示内容及表示方法图示内容及表示方法 3.2 建筑平面图 173.2.3 图示内容及表示方法图示内容及表示方法 3.2 建筑平面图 183.2.3.3 屋顶平面图 屋顶平面图主要表明屋顶的形状，屋面排水方向及坡度，檐沟、女儿墙、屋脊线、落水口、上人孔、水箱及其他构筑物的位置和索引符号等。屋顶平面图比较简单，可用较小的比例绘制，见图3.7。3.2.3 图示内容及表示方法图示内容及表示方法 3.2 建筑平面图 19203.2.3.4 局部平面图 局部平面图的图示方法与底层平面图相同。为了清楚表明局部平面图所处的位置，必须标注与平面图一致的轴线及编号。常见的局部平面图有卫生间、盥洗室、楼梯间等，见图3.8。21图3.8 局部平面图 223.2.3.5 建筑平面图的表示方法(1)定位轴线定位轴线 凡是承重的墙、柱，都必须标注定位轴线，凡是承重的墙、柱，都必须标注定位轴线，并按顺序予以编号。并按顺序予以编号。(2)图线图线 凡被剖切到的墙、柱断面轮廓线用粗实线凡被剖切到的墙、柱断面轮廓线用粗实线画出，没有剖到的可见轮廓线用中实线画出。画出，没有剖到的可见轮廓线用中实线画出。尺寸线、尺寸界线、引出线、图例线、索引符尺寸线、尺寸界线、引出线、图例线、索引符号、标高符号等用细实线画出，轴线用细单点号、标高符号等用细实线画出，轴线用细单点长画线画出。长画线画出。23(3)比例与图例比例与图例 平面图常用平面图常用1 50、1 80、1 200的比例绘的比例绘制，制，见表见表3.2(4)剖切符号与索引符号剖切符号与索引符号 一般在底层平面图中应标注剖面图的剖切一般在底层平面图中应标注剖面图的剖切位置线和投影方向，并注出编号；凡套用标准位置线和投影方向，并注出编号；凡套用标准图集或另有详图表示的构配件、节点，均需画图集或另有详图表示的构配件、节点，均需画出详图索引符号，以便对照阅读。出详图索引符号，以便对照阅读。24(5)平面图的尺寸标注平面图的尺寸标注v外部尺寸外部尺寸v内部尺寸内部尺寸(6)指北针指北针 一般在底层平面图的下侧要画出指北针符一般在底层平面图的下侧要画出指北针符号，以表明房屋的朝向。号，以表明房屋的朝向。253.2.4 建筑平面图的识读建筑平面图的识读(1)了解图名、比例及文字说明(2)了解纵横定位轴线及编号(3)了解房屋的平面形状和总尺寸(4)了解房间的布置、用途及交通联系 下面以下面以图图3.5为例，说明平面图的识读步骤。为例，说明平面图的识读步骤。26(5)了解门窗的布置、数量及型号(6)了解房屋的开间、进深、细部尺寸和室内外标高(7)了解房屋细部构造和设备配置等情况(8)了解剖切位置及索引符号 273.3 建筑立面图 以平行于房屋外墙面的投影面，用正投影的原理绘制出的房屋投影图，称为立面图(见图3.9)。有定位轴线的建筑物，宜根据两端定位轴线号编注立面图名称 无定位轴线的建筑物，可按平面图各面的朝向确定名称 3.3.1 建筑立面图的形成 28图3.9 立面图的形成 293.3.2 建筑立面图的作用建筑立面图的作用 建筑立面图主要反映房屋的体型和外貌、门窗的形式和位置、墙面的材料和装修做法等，是施工的重要依据。303.3.3 建筑立面图的表示方法建筑立面图的表示方法(1)定位轴线(2)图线(3)比例与图例(4)立面图上外墙面的装修做法一般用文字加以说明(5)详图索引符号的要求同平面图(6)尺寸标注 313.3.4 建筑立面图的识读建筑立面图的识读 了解图名及比例 了解立面图与平面图的对应关系 了解房屋的外貌特征 了解房屋的竖向标高 了解房屋外墙面的装修做法 下面以下面以图图3.8为例，说明建筑立面图的内容及为例，说明建筑立面图的内容及识读步骤。识读步骤。32333.4 建筑剖面图 假想用一个或多个垂直于外墙轴线的铅垂剖切平面将房屋剖开，移去靠近观察者的部分，对留下部分所作的正投影图称为建筑剖面图。建筑剖面图是整幢建筑物的垂直剖面图。剖面图的图名应与底层平面图上标注的剖切符号编号一致，如剖面图。3.4.1 建筑剖面图的形成建筑剖面图的形成 343.4.2 建筑剖面图的作用建筑剖面图的作用 建筑剖面图主要用来表达房屋内部垂直方向的高度、楼层分层情况及简要的结构形式和构造方式。它与建筑平面图、立面图相配合，是建筑施工中不可缺少的重要图样之一。353.4.3 建筑剖面图的表示方法建筑剖面图的表示方法(1)定位轴线(2)图线(3)比例(4)图例(5)剖切位置与数量的选择(6)尺寸标注(7)楼、地面各层构造作法(8)详图索引符号 363.4.4 建筑剖面图的识读建筑剖面图的识读 了解图名及比例 了解剖面图与平面图的对应关系 了解房屋的结构形式 了解主要标高和尺寸 了解屋面、楼面、地面的构造层次及做法了解屋面的排水方式 了解索引详图所在的位置及编号 下面以下面以图图3.11为例，说明剖面图的内容及识读为例，说明剖面图的内容及识读步骤。步骤。37图3.11 建筑剖面图 383.5 建筑详图 由于画平面、立面、剖面图时所用的比例较小，房屋上许多细部的构造无法表示清楚，为了满足施工的需要，必须分别将这些部位的形状、尺寸、材料、做法等用较大的比例详细画出图样，这种图样称为建筑详图，简称详图。3.5.1 建筑详图的形成建筑详图的形成 393.5.2 建筑详图的特点及作用建筑详图的特点及作用 特点：一是比例大，二是图示内容详尽清楚，三是尺寸标注齐全、文字说明详尽。建筑详图是建筑细部的施工图，是对建筑平面、立面、剖面图等基本图样的深化和补充，是建筑工程的细部施工、建筑构配件的制作及编制预算的依据。403.5.3 建筑详图的种类建筑详图的种类 建筑详图可分为节点构造详图和构配件详图两类。凡表达房屋某一局部构造做法和材料组成的详图称为节点构造详图(如檐口、窗台、勒脚、明沟等)。凡表明构配件本身构造的详图，称为构件详图或配件详图(如门、窗、楼梯、花格、雨水管等)。413.5.4 建筑详图的表示方法建筑详图的表示方法 详图的数量。详图的数量和图示内容与房屋的复杂程度及平面、立面、剖面图的内容和比例有关。对于套用标准图或通用图的建筑构配件和节点，只需注明所套用图集的名称、型号或页次，可不必另画详图。对于节点构造详图，应在详图上注出详图符号或名称，以便对照查阅。而对于构配件详图，可不注索引符号，只在详图上写明该构配件的名称或型号即可。423.5.5 建筑详图的内容建筑详图的内容 一幢房屋施工图通常需绘制以下几种详图：外墙剖面详图、楼梯详图、门窗详图及室内外一些构配件的详图。各详图的主要内容有：(1)图名(或详图符号)、比例 (2)表达出构配件各部分的构造连接方法及相对位置关系 (3)表达出各部位、各细部的详细尺寸 (4)详细表达构配件或节点所用的各种材料及其规格 (5)有关施工要求、构造层次及制作方法说明等 433.5.6 外墙剖面详图外墙剖面详图 外墙剖面详图实质上是建筑剖面图中外墙部分的局部放大。外墙剖面详图一般采用120的较大比例绘制，为节省图幅，通常采用折断画法，往往在窗洞中间处断开，成为几个节点详图的组合，如图3.12。外墙剖面详图上标注尺寸和标高，与建筑剖面图基本相同，线型也与剖面图一样，剖到的轮廓线用粗实线，粉刷线则为细实线，断面轮廓线内应画上材料图例。44外墙剖面详图采用的比例为18，从轴线符号可知为轴线外墙身。图中表明明沟、勒脚的做法。窗台为砖砌，挑出60mm，厚度60mm。墙体采用普通砖砌筑，窗过梁、压顶、防潮层、天沟、楼板等均为钢筋混凝土制作。图中反映出楼板与墙体、天沟板与墙体、雨水管与墙体、过梁与墙体等相互间的位置关系。现以现以图图3.12为例，说明外墙剖面详图的内容为例，说明外墙剖面详图的内容 45图3.12 外墙剖面详图 463.5.7 楼梯详图楼梯详图 目前多采用预制或现浇钢筋混凝土楼梯。楼梯由梯段(包括踏步和斜梁)、平台(包括平台板和平台梁)和栏板(或栏杆)等部分组成。楼梯的构造比较复杂，一般需另画详图，以表示楼梯的类型、结构形式、各部位尺寸及装修做法，是楼梯施工放样的主要依据。楼梯详图一般包括楼梯平面图、剖面图及踏步、栏杆、扶手等处的节点详图。473.5.7.1 楼梯平面图 n楼梯平面图楼梯平面图是楼梯某位置上的一个水平剖面图。是楼梯某位置上的一个水平剖面图。剖切位置与建筑平面图的剖切位置相同。剖切位置与建筑平面图的剖切位置相同。n楼梯平面图楼梯平面图主要反映楼梯的外观、结构形式、主要反映楼梯的外观、结构形式、楼梯中的平面尺寸及楼层和休息平台的标高等。楼梯中的平面尺寸及楼层和休息平台的标高等。n在一般情况下，楼梯平面图应绘制三张，即在一般情况下，楼梯平面图应绘制三张，即楼楼梯底层平面图梯底层平面图、中间层平面图中间层平面图和和顶层平面图顶层平面图。如图如图3.13所示所示 48了解楼梯在建筑平面图中的位置及有关轴线的布置 了解楼梯的平面形式和踏步尺寸 了解楼梯间各楼层平台、休息平台面的标高 了解中间层平面图中三个不同梯段的投影 了解楼梯间墙、柱、门、窗的平面位置、编号和尺寸 了解楼梯剖面图在楼梯底层平面图中的剖切位置 下面以下面以图图3.14为例，说明楼梯平面图的识读步骤：为例，说明楼梯平面图的识读步骤：49图3.13 楼梯各层平面图 50图3.14 楼梯平面图 513.5.7.2 楼梯剖面图 楼梯剖面图是楼梯垂直剖面图的简称，其剖切位置应通过各层的一个梯段和门窗洞口，向另一未剖到的梯段方向投影所得到的剖面图，如图3.15所示。楼梯剖面图主要表达楼梯的梯段数、踏步数、类型及结构形式，表示各梯段、平台、栏杆等的构造及它们的相互关系。52图3.15 楼梯剖面图 533.5.7.3 楼梯节点详图 楼梯节点详图一般包括踏步、扶手、栏杆详图和梯段与平台处的节点构造详图。依据所画内容的不同，详图可采用不同的比例，以反映它们的断面型式、细部尺寸、所用材料、构件连接及面层装修做法等，如图3.16所示。54图3.16 楼梯节点详图 553.5.8 门窗详图门窗详图 门窗各部分名称如图3.17所示。图3.17 木门窗的组成与名称 563.5.3.1 门窗详图的内容 门窗详图由门窗的立面图、门窗节点剖面图、门窗五金表及文字说明等组成。门窗立面图表明门窗的组合形式、开启方式、主要尺寸及节点索引标志。门窗的开启方式由开启线决定，开启线有实线和虚线之分。门窗节点剖面图表示门窗某节点中各部件的用料和断面形状，还表示各部件的尺寸及其相互间的位置关系。573.5.3.2 门窗详图的识读 从窗的立面图上了解窗的组合形式及开启方式。从窗的节点详图中还可了解到各节点窗框、窗扇的组合情况及各木料的用料断面尺寸和形状。现以现以图图3.18为例，说明木窗详图的内容。为例，说明木窗详图的内容。58
