地质图上色标准
1．区域地质图
上色单元
色 系
R
G
B
Q
225
255
97
N
225
255
127
E
250
223
200
K
204
204
0
J
4
235
251
T
250
127
8
P
226
214
80
C
153
114
75
D
165
103
82
S
153
204
0
O
51
193
94
∈
114
153
76
Z
204
153
0
Pt
176
160
70
燕山期
204
102
178
印支期
60
226
126
华力西期
153
102
204
晋宁期
251
165
254
时代不明
119
130
136
大断层
W：2 1
小断层
W：0.5 1
褶皱
W：1 7
等高线
8
河流
4
字体
7

2．水库地质图
上色单元
色 系
R
G
B
Qal
255
225
97
Qdl
250
223
169
Qcol
255
213
128
Qpl
250
223
200
N2
225
255
127
K2j3
195
191
167
K2j2
214
204
148
K2j1
185
168
170
K2m
204
204
0
K1jq
252
251
191
K1jg
206
140
54
J3?t
104
138
249
J2z
165
238
220
J2s
212
211
253
J1?f
204
245
235
T3dq2
253
199
145
T3dq1
250
127
8
T3d
252
171
90
T3b
175
89
4
P1
215
190
191
P2β
226
214
80
Zbd
204
153
0
Zbg
228
172
252
Pt
176
160
70
时代不明
119
130
136

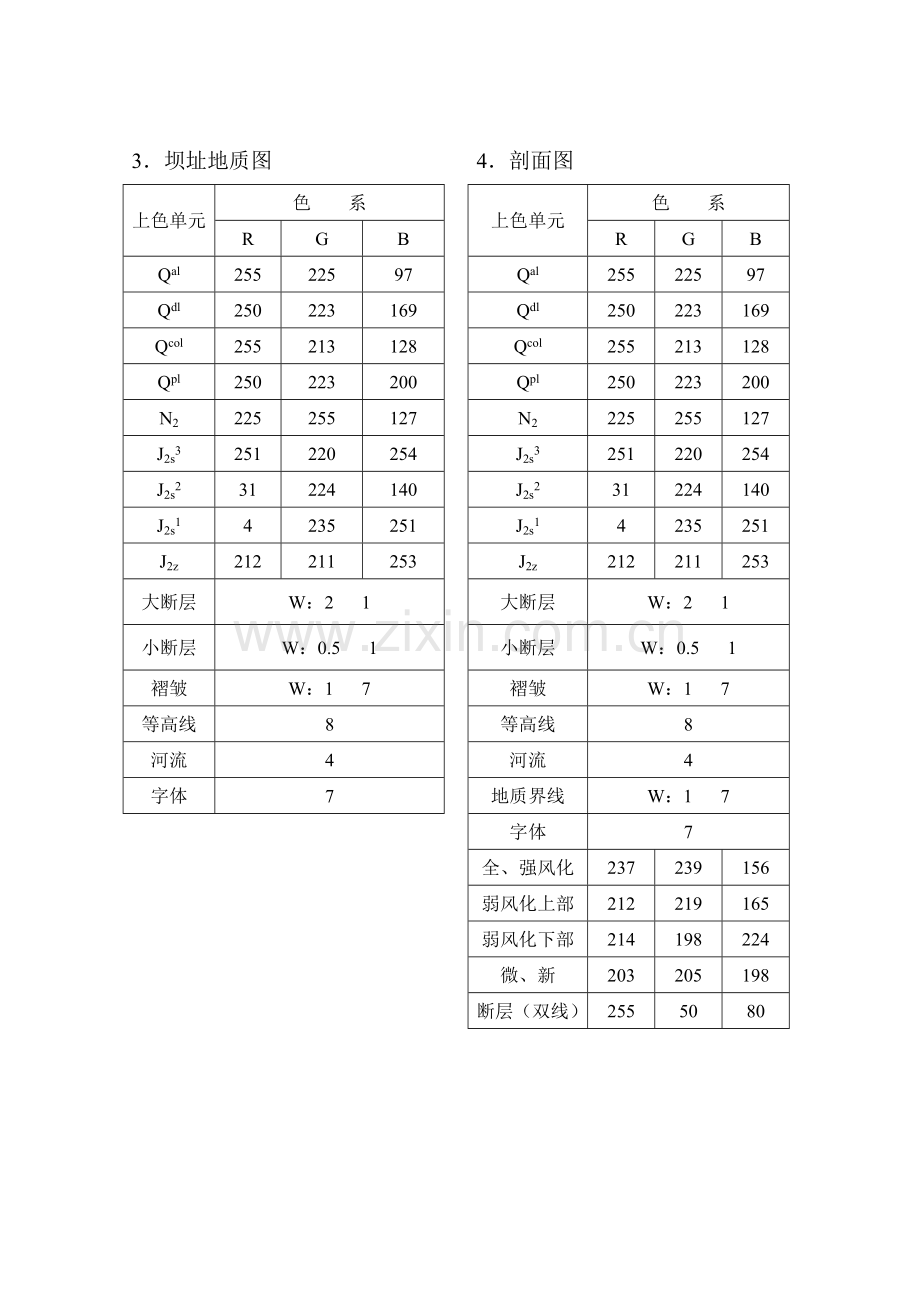

3．坝址地质图
上色单元
色 系
R
G
B
Qal
255
225
97
Qdl
250
223
169
Qcol
255
213
128
Qpl
250
223
200
N2
225
255
127
J2s3
251
220
254
J2s2
31
224
140
J2s1
4
235
251
J2z
212
211
253
大断层
W：2 1
小断层
W：0.5 1
褶皱
W：1 7
等高线
8
河流
4
字体
7

4．剖面图
上色单元
色 系
R
G
B
Qal
255
225
97
Qdl
250
223
169
Qcol
255
213
128
Qpl
250
223
200
N2
225
255
127
J2s3
251
220
254
J2s2
31
224
140
J2s1
4
235
251
J2z
212
211
253
大断层
W：2 1
小断层
W：0.5 1
褶皱
W：1 7
等高线
8
河流
4
地质界线
W：1 7
字体
7
全、强风化
237
239
156
弱风化上部
212
219
165
弱风化下部
214
198
224
微、新
203
205
198
断层（双线）
255
50
80
