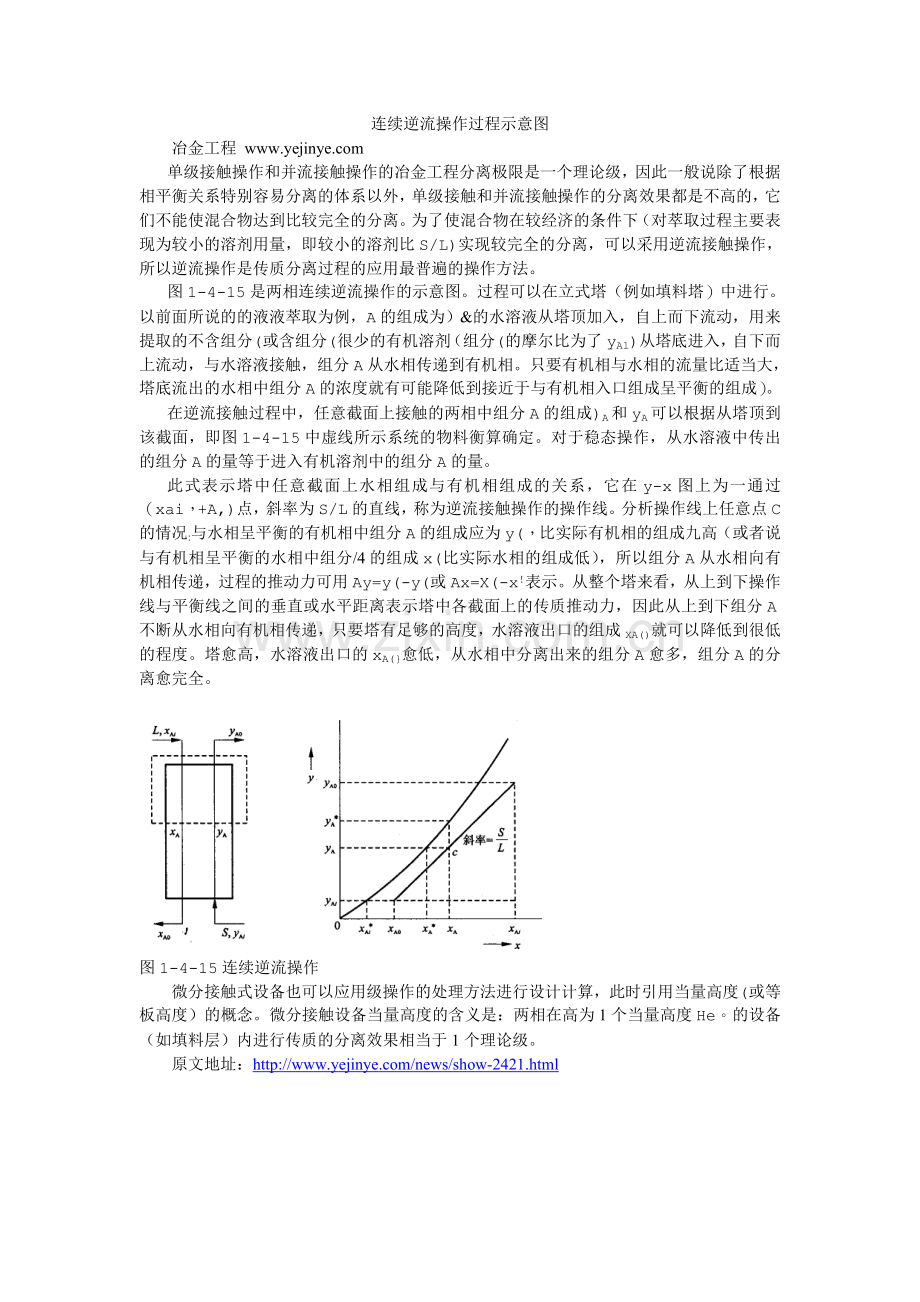

连续逆流操作过程示意图.doc

连续逆流操作过程示意图
冶金工程
单级接触操作和并流接触操作的冶金工程分离极限是一个理论级，因此一般说除了根据相平衡关系特别容易分离的体系以外，单级接触和并流接触操作的分离效果都是不高的，它们不能使混合物达到比较完全的分离。为了使混合物在较经济的条件下（对萃取过程主要表现为较小的溶剂用量，即较小的溶剂比S/L)实现较完全的分离，可以采用逆流接触操作，所以逆流操作是传质分离过程的应用最普遍的操作方法。
图1-4-15是两相连续逆流操作的示意图。过程可以在立式塔（例如填料塔）中进行。以前面所说的的液液萃取为例，A的组成为）&的水溶液从塔顶加入，自上而下流动，用来提取的不含组分(或含组分(很少的有机溶剂（组分(的摩尔比为了yAl)从塔底进入，自下而上流动，与水溶液接触，组分A从水相传递到有机相。只要有机相与水相的流量比适当大，塔底流出的水相中组分A的浓度就有可能降低到接近于与有机相入口组成呈平衡的组成）。
在逆流接触过程中，任意截面上接触的两相中组分A的组成)A和yA可以根据从塔顶到该截面，即图1-4-15中虚线所示系统的物料衡算确定。对于稳态操作，从水溶液中传出的组分A的量等于进入有机溶剂中的组分A的量。
此式表示塔中任意截面上水相组成与有机相组成的关系，它在y-x图上为一通过（xai，+A,)点，斜率为S/L的直线，称为逆流接触操作的操作线。分析操作线上任意点C的情况:与水相呈平衡的有机相中组分A的组成应为y(，比实际有机相的组成九高（或者说与有机相呈平衡的水相中组分/4的组成x(比实际水相的组成低），所以组分A从水相向有机相传递，过程的推动力可用Ay=y(-y(或Ax=X(-x!表示。从整个塔来看，从上到下操作线与平衡线之间的垂直或水平距离表示塔中各截面上的传质推动力，因此从上到下组分A不断从水相向有机相传递，只要塔有足够的高度，水溶液出口的组成XA()就可以降低到很低的程度。塔愈高，水溶液出口的xA(}愈低，从水相中分离出来的组分A愈多，组分A的分离愈完全。

图1-4-15连续逆流操作
微分接触式设备也可以应用级操作的处理方法进行设计计算，此时引用当量高度(或等板高度）的概念。微分接触设备当量高度的含义是：两相在高为1个当量高度He。的设备（如填料层）内进行传质的分离效果相当于1个理论级。
