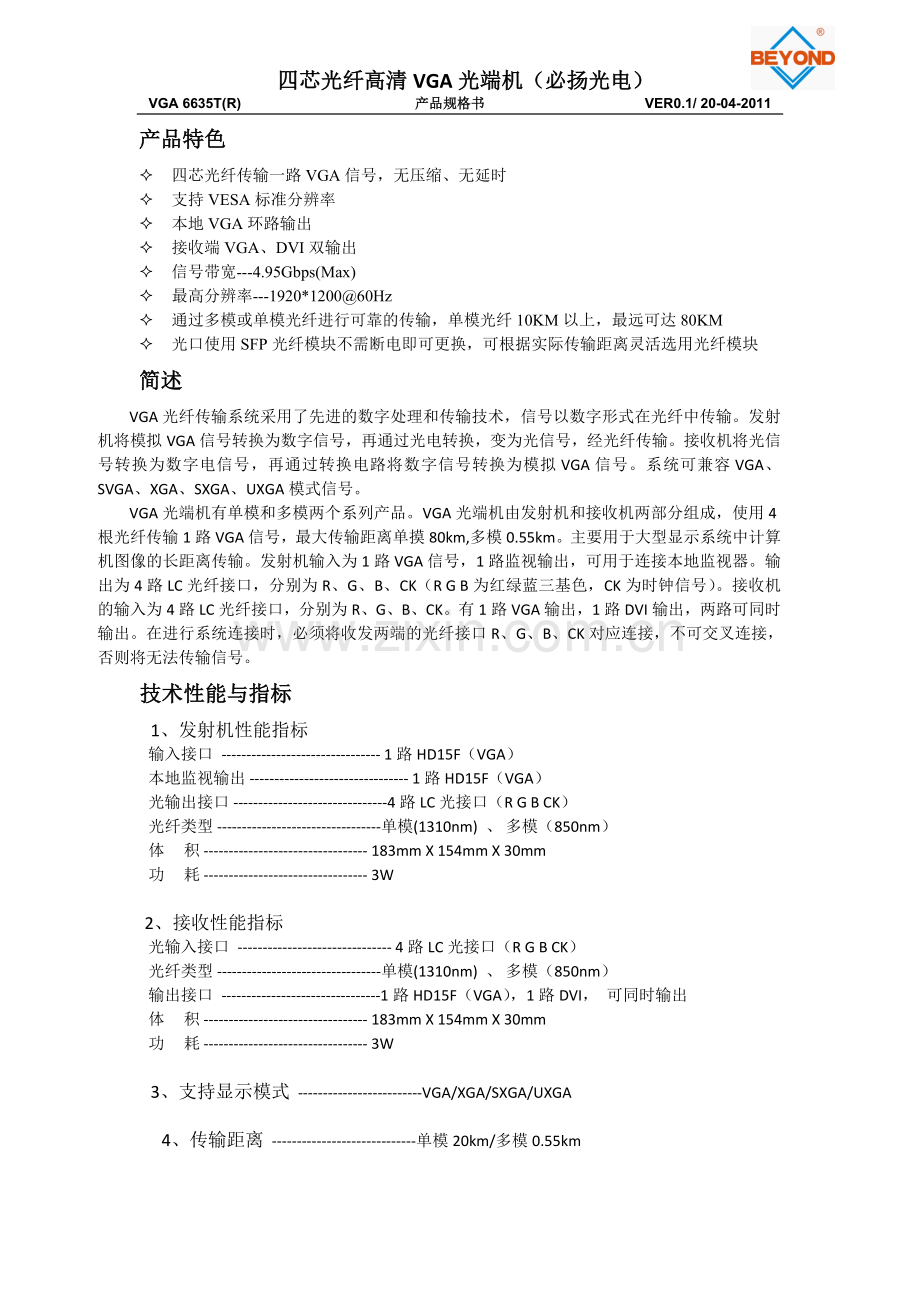

四芯光纤高清VGA光端机（必扬光电）
VGA 6635T(R) 产品规格书 VER0.1/ 20-04-2011
产品特色
² 四芯光纤传输一路VGA信号，无压缩、无延时
² 支持VESA标准分辨率
² 本地VGA环路输出
² 接收端VGA、DVI双输出
² 信号带宽---4.95Gbps(Max)
² 最高分辨率---1920*1200@60Hz
² 通过多模或单模光纤进行可靠的传输，单模光纤10KM以上，最远可达80KM
² 光口使用SFP光纤模块不需断电即可更换，可根据实际传输距离灵活选用光纤模块
简述
VGA光纤传输系统采用了先进的数字处理和传输技术，信号以数字形式在光纤中传输。发射机将模拟VGA信号转换为数字信号，再通过光电转换，变为光信号，经光纤传输。接收机将光信号转换为数字电信号，再通过转换电路将数字信号转换为模拟VGA信号。系统可兼容VGA、SVGA、XGA、SXGA、UXGA模式信号。
VGA光端机有单模和多模两个系列产品。VGA光端机由发射机和接收机两部分组成，使用4根光纤传输1路VGA信号，最大传输距离单摸80km,多模0.55km。主要用于大型显示系统中计算机图像的长距离传输。发射机输入为1路VGA信号，1路监视输出，可用于连接本地监视器。输出为4路LC光纤接口，分别为R、G、B、CK（R G B为红绿蓝三基色，CK为时钟信号）。接收机的输入为4路LC光纤接口，分别为R、G、B、CK。有1路VGA输出，1路DVI输出，两路可同时输出。在进行系统连接时，必须将收发两端的光纤接口R、G、B、CK对应连接，不可交叉连接，否则将无法传输信号。
技术性能与指标
    1、发射机性能指标
    输入接口 -------------------------------- 1路HD15F（VGA）
    本地监视输出 -------------------------------- 1路HD15F（VGA）
    光输出接口 -------------------------------4路LC光接口（R G B CK）
    光纤类型 ---------------------------------单模(1310nm) 、 多模（850nm）
    体    积 --------------------------------- 183mm X 154mm X 30mm
    功    耗 --------------------------------- 3W

    2、接收性能指标
    光输入接口 ------------------------------- 4路LC光接口（R G B CK）
    光纤类型 ---------------------------------单模(1310nm) 、 多模（850nm）
    输出接口 --------------------------------1路HD15F（VGA），1路DVI， 可同时输出
    体    积 --------------------------------- 183mm X 154mm X 30mm
    功    耗 --------------------------------- 3W

    3、支持显示模式 -------------------------VGA/XGA/SXGA/UXGA

4、传输距离 -----------------------------单模20km/多模0.55km

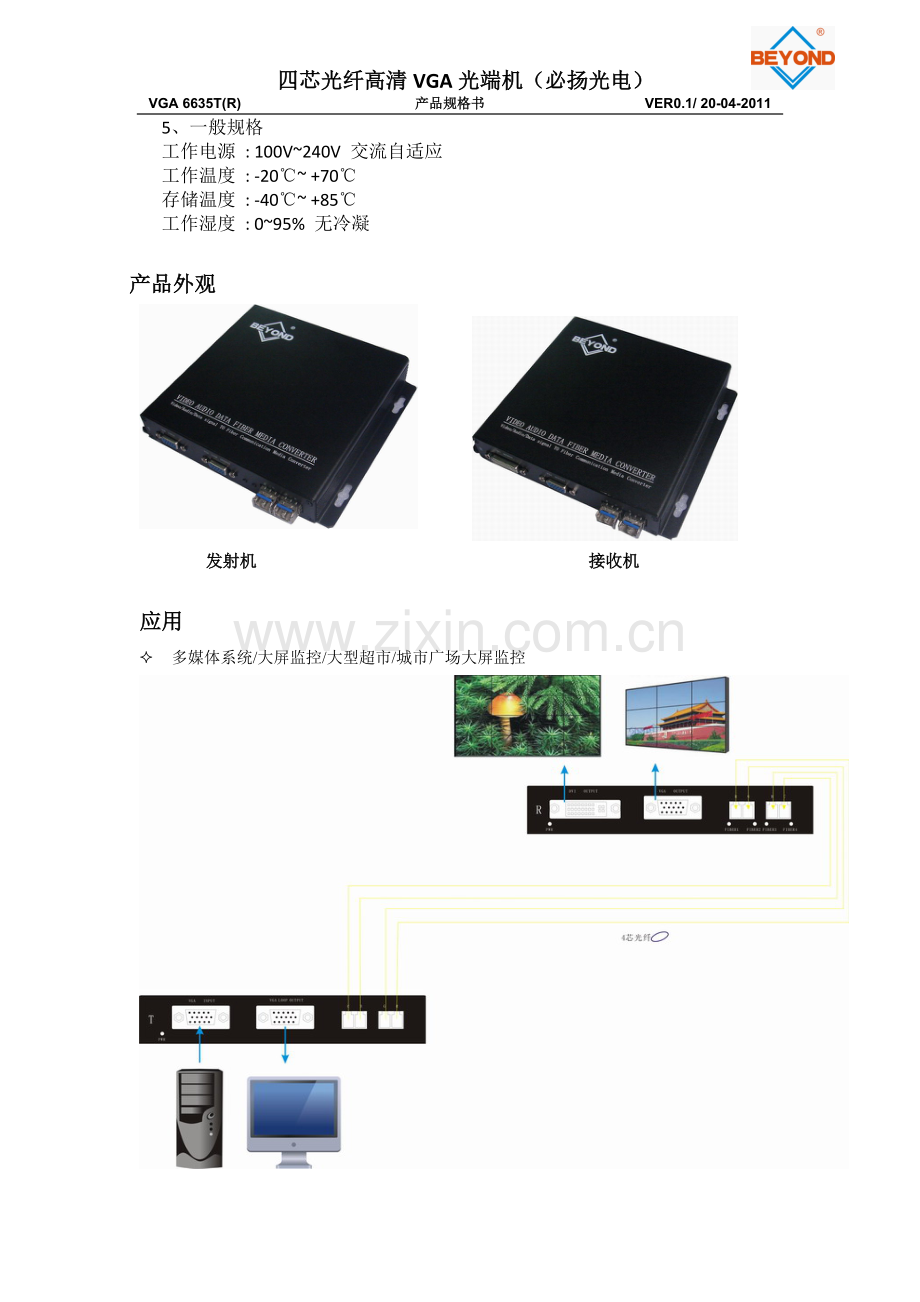

5、一般规格
工作电源 : 100V~240V 交流自适应
工作温度 : -20℃~ +70℃
存储温度 : -40℃~ +85℃
工作湿度 : 0~95% 无冷凝

产品外观

发射机 接收机

应用
² 多媒体系统/大屏监控/大型超市/城市广场大屏监控
