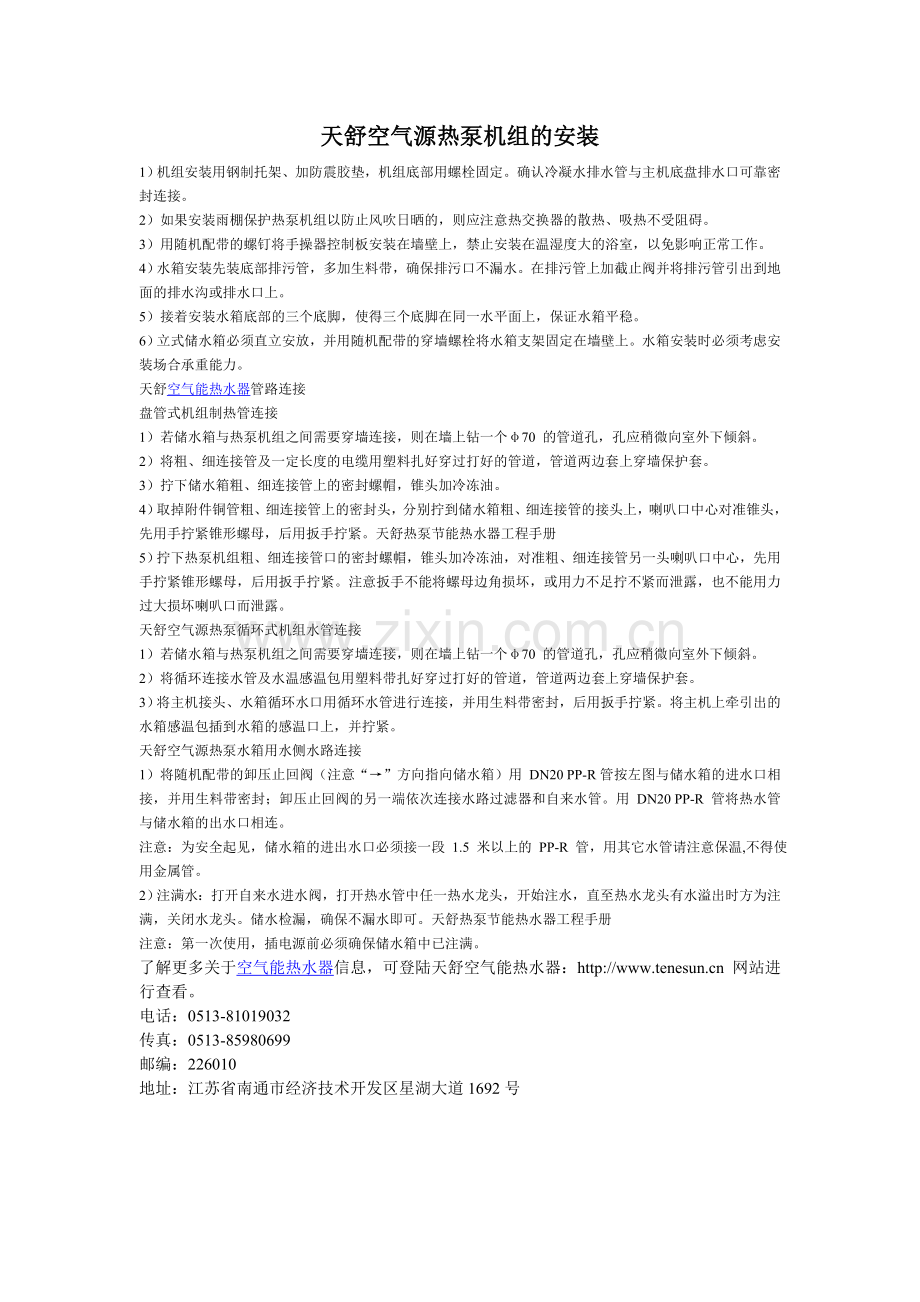

天舒空气源热泵机组的安装.doc

天舒空气源热泵机组的安装
1）机组安装用钢制托架、加防震胶垫，机组底部用螺栓固定。确认冷凝水排水管与主机底盘排水口可靠密封连接。
2）如果安装雨棚保护热泵机组以防止风吹日晒的，则应注意热交换器的散热、吸热不受阻碍。
3）用随机配带的螺钉将手操器控制板安装在墙壁上，禁止安装在温湿度大的浴室，以免影响正常工作。
4）水箱安装先装底部排污管，多加生料带，确保排污口不漏水。在排污管上加截止阀并将排污管引出到地面的排水沟或排水口上。
5）接着安装水箱底部的三个底脚，使得三个底脚在同一水平面上，保证水箱平稳。
6）立式储水箱必须直立安放，并用随机配带的穿墙螺栓将水箱支架固定在墙壁上。水箱安装时必须考虑安装场合承重能力。
天舒空气能热水器管路连接
盘管式机组制热管连接
1）若储水箱与热泵机组之间需要穿墙连接，则在墙上钻一个φ70 的管道孔，孔应稍微向室外下倾斜。
2）将粗、细连接管及一定长度的电缆用塑料扎好穿过打好的管道，管道两边套上穿墙保护套。
3）拧下储水箱粗、细连接管上的密封螺帽，锥头加冷冻油。
4）取掉附件铜管粗、细连接管上的密封头，分别拧到储水箱粗、细连接管的接头上，喇叭口中心对准锥头，先用手拧紧锥形螺母，后用扳手拧紧。天舒热泵节能热水器工程手册
5）拧下热泵机组粗、细连接管口的密封螺帽，锥头加冷冻油，对准粗、细连接管另一头喇叭口中心，先用手拧紧锥形螺母，后用扳手拧紧。注意扳手不能将螺母边角损坏，或用力不足拧不紧而泄露，也不能用力过大损坏喇叭口而泄露。
天舒空气源热泵循环式机组水管连接
1）若储水箱与热泵机组之间需要穿墙连接，则在墙上钻一个φ70 的管道孔，孔应稍微向室外下倾斜。
2）将循环连接水管及水温感温包用塑料带扎好穿过打好的管道，管道两边套上穿墙保护套。
3）将主机接头、水箱循环水口用循环水管进行连接，并用生料带密封，后用扳手拧紧。将主机上牵引出的水箱感温包插到水箱的感温口上，并拧紧。
天舒空气源热泵水箱用水侧水路连接
1）将随机配带的卸压止回阀（注意“→”方向指向储水箱）用 DN20 PP-R管按左图与储水箱的进水口相接，并用生料带密封；卸压止回阀的另一端依次连接水路过滤器和自来水管。用 DN20 PP-R 管将热水管与储水箱的出水口相连。
注意：为安全起见，储水箱的进出水口必须接一段 1.5 米以上的 PP-R 管，用其它水管请注意保温,不得使用金属管。
2）注满水：打开自来水进水阀，打开热水管中任一热水龙头，开始注水，直至热水龙头有水溢出时方为注满，关闭水龙头。储水检漏，确保不漏水即可。天舒热泵节能热水器工程手册
注意：第一次使用，插电源前必须确保储水箱中已注满。
