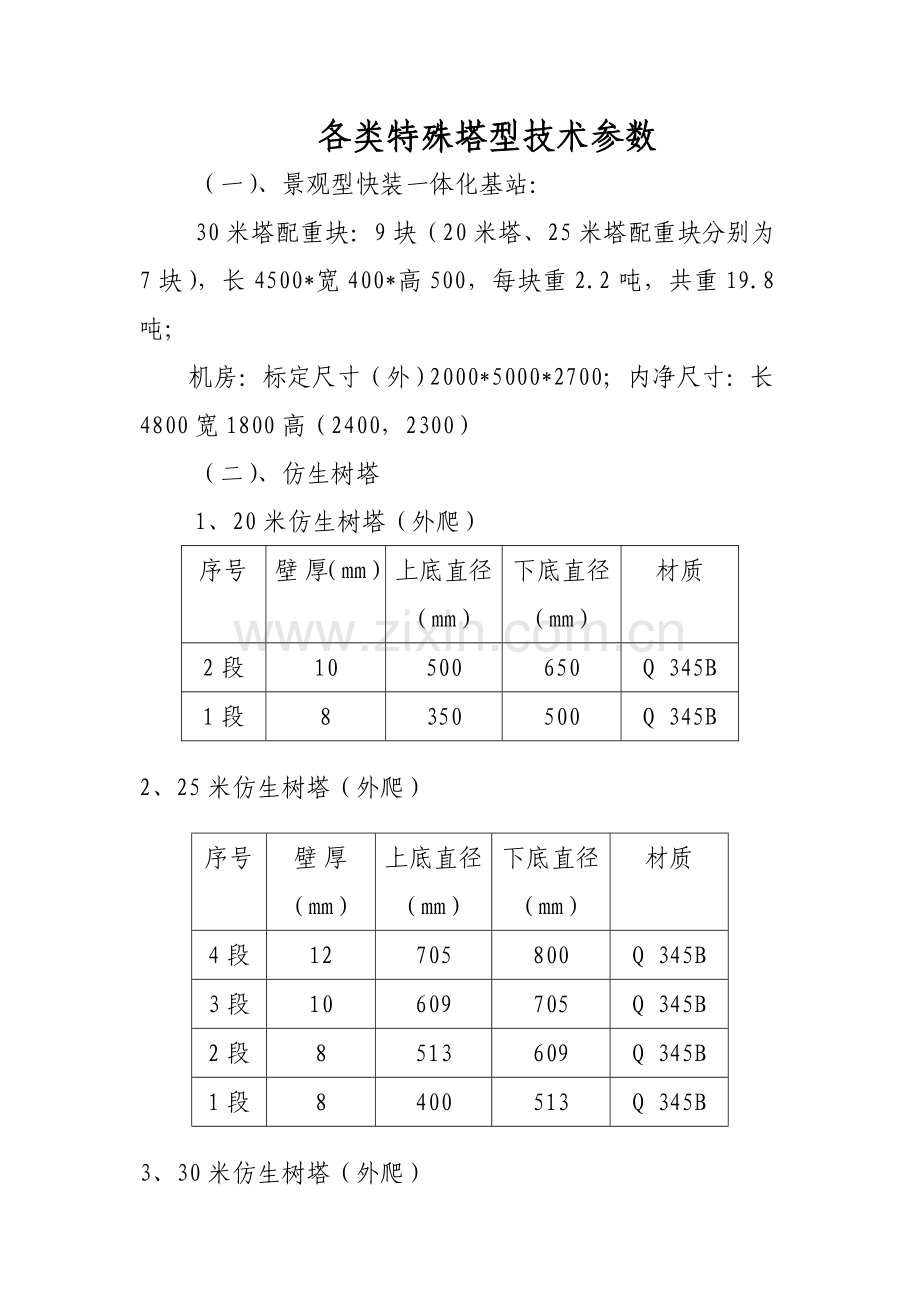

各类特殊塔型技术参数.doc

资源描述

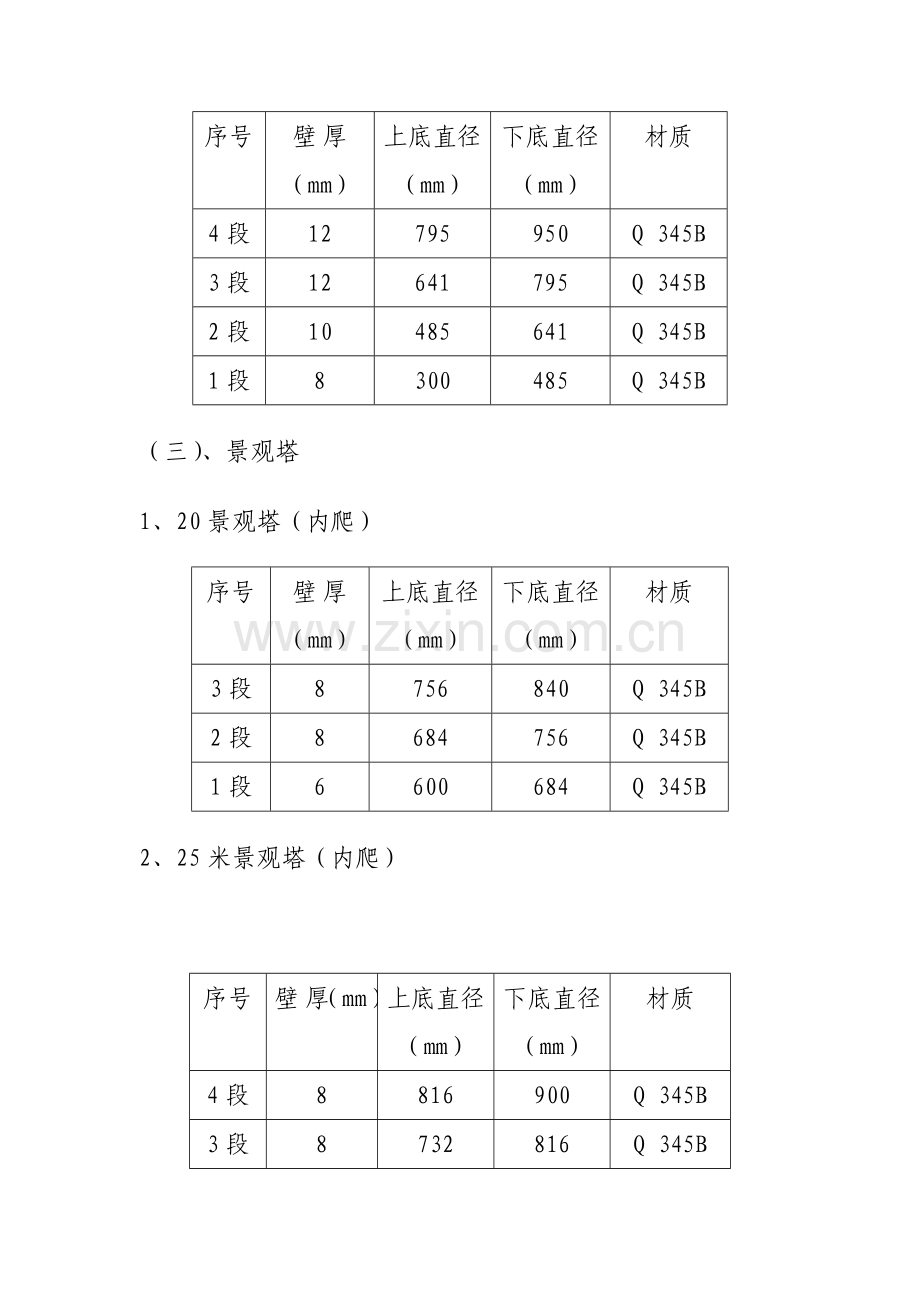

各类特殊塔型技术参数（一）、景观型快装一体化基站： 30米塔配重块：9块（20米塔、25米塔配重块分别为 7块），长4500*宽400*高500，每块重2.2吨，共重19.8吨；机房：标定尺寸（外）2000*5000*2700；内净尺寸：长4800宽1800高（2400，2300）（二）、仿生树塔 1、20米仿生树塔（外爬）序号壁厚（mm）上底直径（mm）下底直径（mm）材质 2段 10 500 650 Q 345B 1段 8 350 500 Q 345B 2、25米仿生树塔（外爬）序号壁厚（mm）上底直径（mm）下底直径（mm）材质 4段 12 705 800 Q 345B 3段 10 609 705 Q 345B 2段 8 513 609 Q 345B 1段 8 400 513 Q 345B 3、30米仿生树塔（外爬）序号壁厚（mm）上底直径（mm）下底直径（mm）材质 4段 12 795 950 Q 345B 3段 12 641 795 Q 345B 2段 10 485 641 Q 345B 1段 8 300 485 Q 345B （三）、景观塔 1、20景观塔（内爬）序号壁厚（mm）上底直径（mm）下底直径（mm）材质 3段 8 756 840 Q 345B 2段 8 684 756 Q 345B 1段 6 600 684 Q 345B 2、25米景观塔（内爬）序号壁厚（mm）上底直径（mm）下底直径（mm）材质 4段 8 816 900 Q 345B 3段 8 732 816 Q 345B 2段 8 674 732 Q 345B 1段 6 600 674 Q 345B 3、30米景观塔（内爬）序号壁厚（mm）上底直径（mm）下底直径（mm）材质 4段 10 852 960 Q 345B 3段 8 768 852 Q 345B 2段 8 684 768 Q 345B 1段 6 600 684 Q 345B 4、40米景观塔（内爬）序号壁厚（mm）上底直径（mm）下底直径（mm）材质 4段 10 960 1080 Q 345B 3段 8 840 960 Q 345B 2段 8 720 840 Q 345B 1段 8 600 720 Q 345B 5、20米景观塔（外爬）序号壁厚（mm）上底直径（mm）下底直径（mm）材质 3段 8 472 550 Q 345B 2段 8 417 500 Q 345B 1段 6 350 440 Q 345B 6、25米景观塔（外爬）序号壁厚（mm）上底直径（mm）下底直径（mm）材质 4段 10 482 550 Q 345B 3段 8 440 510 Q 345B 2段 8 399 468 Q 345B 1段 6 350 421 Q 345B 7、30米景观塔（外爬）序号壁厚（mm）上底直径（mm）下底直径（mm）材质 4段 10 628 750 Q 345B 3段 8 535 661 Q 345B 2段 8 444 566 Q 345B 1段 6 350 470 Q 345B
