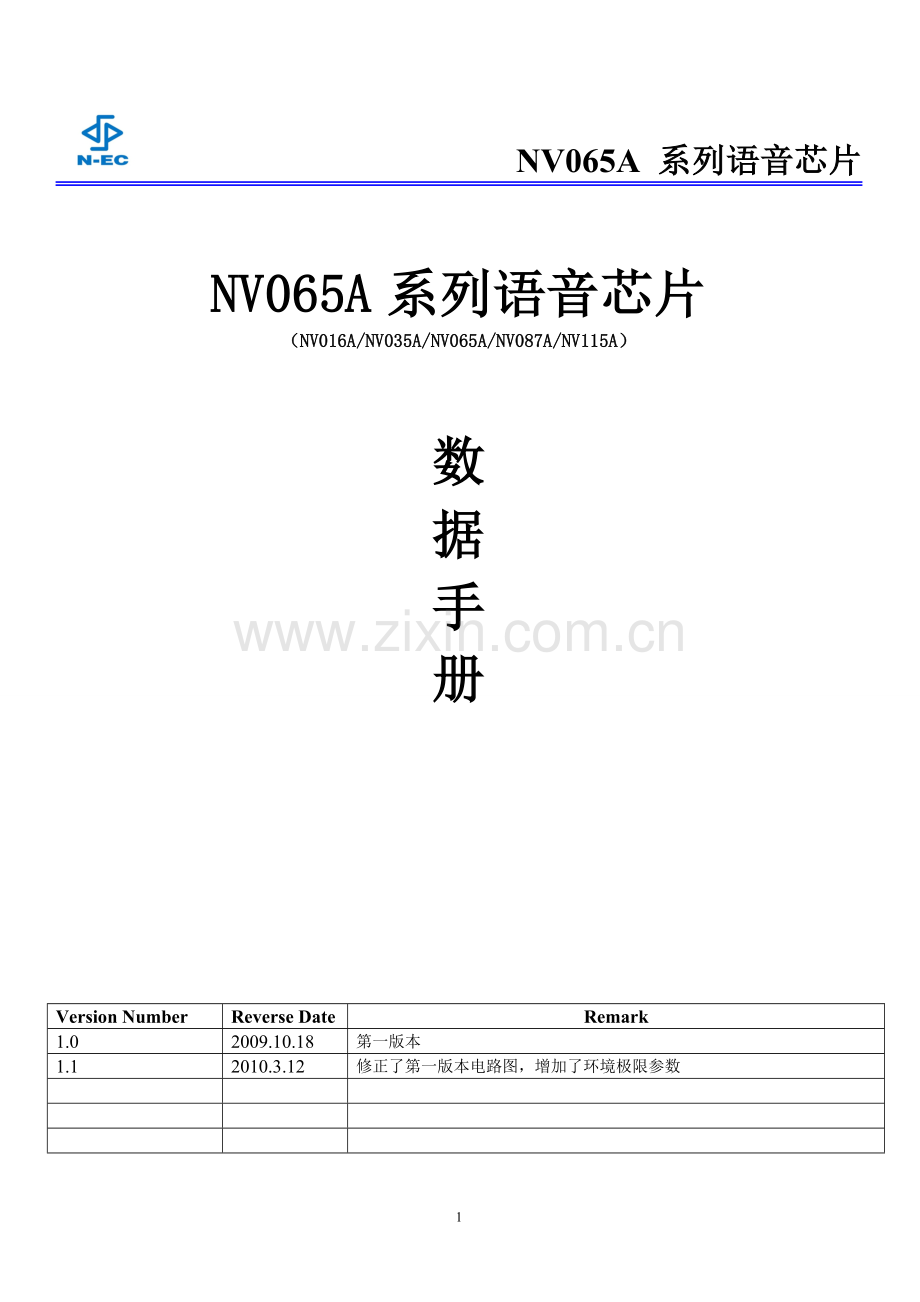

NV065A 系列语音芯片

NV065A系列语音芯片
（NV016A/NV035A/NV065A/NV087A/NV115A）

数
据
手
册

Version Number
Reverse Date
Remark
1.0
2009.10.18
第一版本
1.1
2010.3.12
修正了第一版本电路图，增加了环境极限参数

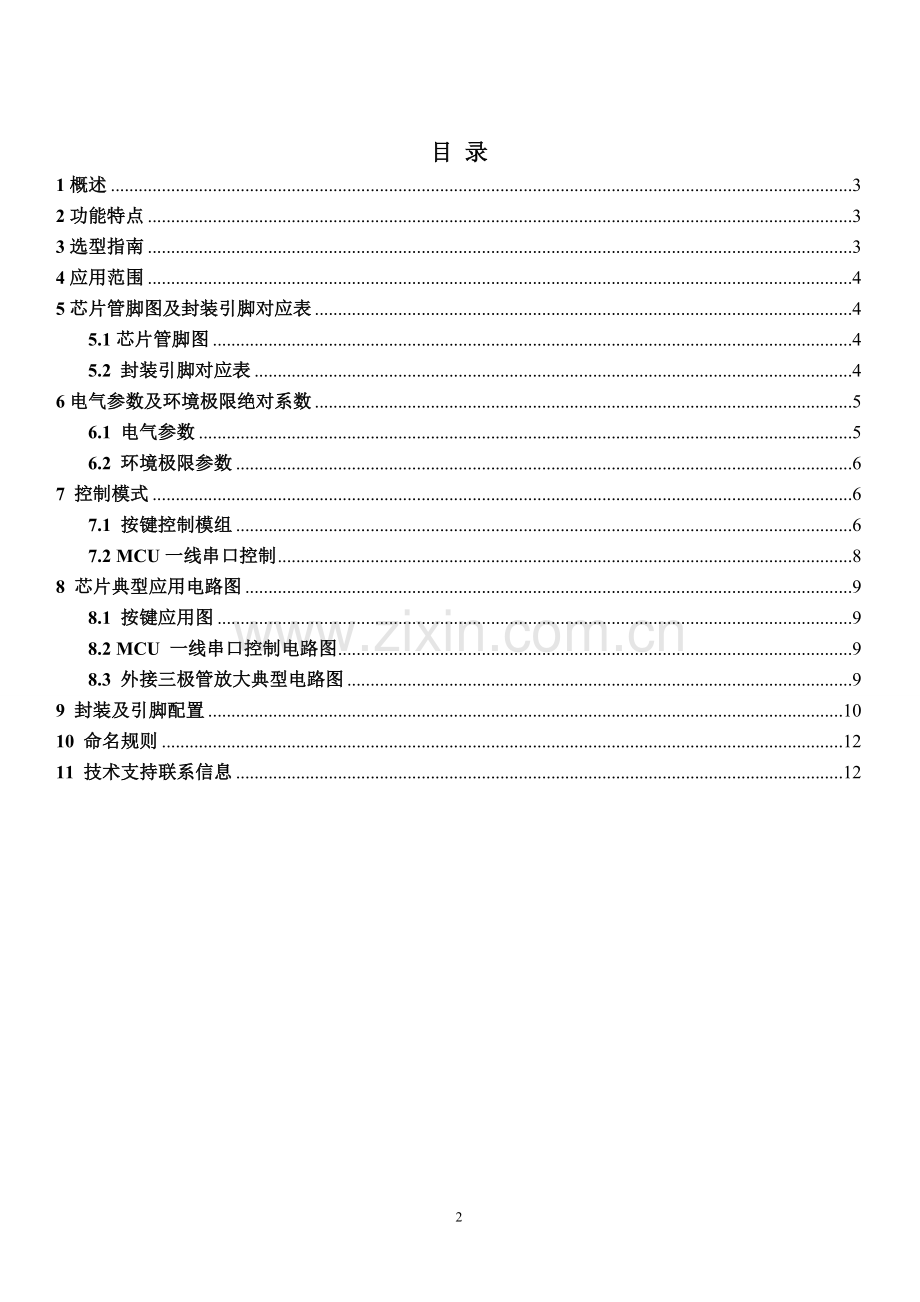

目 录
1概述 3
2功能特点 3
3选型指南 3
4应用范围 4
5芯片管脚图及封装引脚对应表 4
5.1芯片管脚图 4
5.2 封装引脚对应表 4
6电气参数及环境极限绝对系数 5
6.1 电气参数 5
6.2 环境极限参数 6
7 控制模式 6
7.1 按键控制模组 6
7.2 MCU一线串口控制 8
8 芯片典型应用电路图 9
8.1 按键应用图 9
8.2 MCU 一线串口控制电路图 9
8.3 外接三极管放大典型电路图 9
9 封装及引脚配置 10
10 命名规则 12
11 技术支持联系信息 12

1概述
NV065A系列语音芯片是广州九芯电子科技最新推出的一款适合工厂量产型的工业级OTP语音芯片。它具有成本低，性能稳定，音质高，控制方便，电路简单等诸多显著优点。NV065A的推出，以近似于当前业界掩膜的价格，但无最小量的限制，弥补了目前产业界的一个不足，适合低成本快速投产，最快仅需一天即可出货。
NV065A是一款性能稳定的语音芯片，无需任何外围电路，在极其恶劣的噪声环境下都可正常工作，它具有宽泛的耐温和耐压范围，正常工作范围宽达1.8V~5.5V，弥补了目前市面上语音芯片抗干扰能力较差的缺陷。
NV065A系列语音芯片有一组PWM输出口，可以直推0.5w喇叭，音质清晰。内置LVR复位，无需外加复位电路。内置精确的内阻频率振动器（最大仅+-1%的误差），无需外接电阻。NV065A一个很明显的优势是OTP烧录程式可以和MASK掩膜无缝对接，也就是说，产品前期试产阶段用户可以OTP试产，试产成功后进入大规模生产时，可以直接按OTP样品投产MASK掩膜以降低成本，客户无需二次确认样品。
NV065A系列语音芯片具有多种按键触发方式，且可以输出多种形式的电平信号，可以设定按语音的起伏节奏变化。另外NV065A支持主控MCU一线串口控制，可以任意控制多段语音触发。
NV065A系列语音芯片具有多种实用的封装形式：DIP8、DIP14、SOP8等，外围电路仅需一电源耦合电容即可，工作稳定，宽泛的工作电压，超低的待机功耗以及宽耐温性能都使NV065A系列语音芯片在广泛的应用领域中拥有一流的性价比优势。

2功能特点
OTP存储格式，生产周期快，最快仅需一天，下单无最小量限制；
灵活的多种按键操作模式以及电平输出方式供选择（边沿按键触发、电平触发、随机按键播放、顺序按键播放）；
简单方便的两线MCU串口控制方式，用户主控MCU可控制任意段语音的触发播放及停止；
语音时长10秒、35秒、65秒、112秒；
内置一组PWM输出器可直推0.5W喇叭；
灵活的放音操作，通过组合可节省语音空间，最多可播放64个语音组合（8脚的32个地址）；
音质优美，性能稳定，物美价廉；
内置LVR自复位电路，保证芯片正常工作；
DIP8，DIP14,SOP8，SOP14，以及COB五种封装可供选择，使用方便，应用灵活；
外围电路简单，仅需一调节电容；
工作电压范围：1.8V～5.5V；
静态电流：2uA；
工作电流：无音频输出工作电流850uA（3V）；

3选型指南
型号
电压范围
静态电流
语音长度
采样范围
放音方式
封装形式
NV010A
1.8V~5.5V
2uA
10秒（6K）
6K~16K
PWM
SOP/DIP
NV035A
1.8V~5.5V
2uA
32秒（6K）
6K~16K
PWM
SOP/DIP
NV065A
1.8V~5.5V
2uA
65秒（6K）
6K~16K
PWM
SOP/DIP
NV087A
1.8V~5.5V
2uA
87秒（6K）
6K~16K
PWM
SOP/DIP
NV115A
1.8V~5.5V
2uA
112秒（6K）
6K~16K
PWM
DIP
备注：
1. 语音长度全部基于6K采样率计算的，一般应用中采样率是大于8K的，所以语音长度仅作参考。
2. NV115A无SOP8封装

4应用范围
NV065A系列语音芯片可用于各种语音提示的场合，例如：血压计、血糖仪、医疗器械、按摩器、足浴盆、门铃提示器，语音玩具，语音报警器，汽车电子，小家电，电动自行车，念佛机，游戏机，工艺礼品，提醒器等等。

5芯片管脚图及封装引脚对应表
5.1芯片管脚图

5.2 封装引脚对应表
表一：DIP8,SOP8管脚对应表
封装引脚
引脚标号
简述
功能描述
1
Vreg
调节电源
调节电源，工作时悬空或接0.1UF电容到地
2
PWM2
PWM输出
PWM输出2，可直推0.5W喇叭
3
PWM1
PWM输出
PWM输出1，可直推0.5W喇叭，可外接三极管放大
4
VDD
VDD
电源输入，1.8V~5.5V
5
GND
GND
接地
6
IO1
IO口
按键控制端，MCU一线串口复位输入端
7
OKY1
IO口
按键控制端，MCU一线串口数据输入端
8
IO2
IO口
按键控制端，忙信号输出端

表二：DIP14,SOP14管脚对应表
封装引脚
引脚标号
简述
功能描述
1
GND
GND
接地
2
VDD
VDD
电源输入，1.8V~5.5V
3
PWM2
PWM输出
PWM输出2，可直推0.5W喇叭
4
PWM1
PWM输出
PWM输出1，可直推0.5W喇叭，可外接三极管放大
5
Vreg
Vreg
调节电源，工作时悬空或接0.1UF电容到地
6
IO3
IO口
按键或者忙信号输出
7
IO1
IO口
按键或者MCU一线串口复位端
8
NC
--
--
9
NC
--
--
10
NC
--
--
11
NC
--
--
12
OK1
一键测试
按键，语音测试端
13
OK2/O4
IO口
按键，MCU一线串口数据输入端
14
IO2
IO口
按键，忙信号输出端

6电气参数及环境极限绝对系数
6.1 电气参数

6.2 环境极限参数
Symbol
Rating
unit
VDD~GND
-0.5~+7.0
V
Vin
GND-0.3<Vin<VDD+0.3
V
Vout
GND<Vout<VDD
V
Top(Dies)裸片
0~70
°C
Top(operating)
-40~80
°C
Tst(storage)
-55~+150
°C

7 控制模式
NV065A系列语音芯片具有丰富的控制方式。它分为按键控制模组和MCU一线串口控制模式。其中按键控制模组分为ON/OFF控制、脉冲可重复触发、脉冲不可重复触发、电平保持触发、电平非保持触发、DOWN下一首、随机段触发。当IO口被分配为MCU一线触发时，不能同时作为按键来触发。
7.1 按键控制模组
7.1.1按键控制模式：所定义的管脚可以直接触发芯片放音，即每一个管脚可控制播放一段语音。每个开关的触发方式可单独设置，按键控制模式的防抖动时间为17ms。
7.1.2 端口的分配
封装形式
管脚
----
----
----
IO3
IO2
IO1
OKY2
OKY1
DIP8/SOP8
----
----
----
----
K2
K1
----
K0
DIP14/SOP14
----
----
----
K4
K3
K2
K1
K0
备注：每个开关的控制方式都可以单独设定,具体触发方式请参阅“触发时序图”。

7.1.3 触发时序图
A．边沿可重复触发

B．电平触发

C．电平循环触发

D．可打断触发

E．不可打断触发

7.2 MCU两线串口控制
MCU一线串口控制是指主控MCU通过RST复位端以及DATA数据线来控制任意一段语音的触发播放及停止。时序采用业界通用的串口脉冲计数时序，单位脉冲最快可达40us。
7.2.1 端口的分配
封装形式
管脚

IO3
IO2
IO1
OKY2
OKY1
DIP8/SOP8
----
----
----
----
----
RST
----
DATA
DIP14/SOP14
----
----
----
----
----
RST
DATA
----

7.2.2 数据与语音的对应关系
两线串口（脉冲个数）
功能
无脉冲
无声音
1个脉冲
播放第1段语音
2个脉冲
播放第2段语音
.
XXH
.
.
播放第N段语音
.
64个脉冲
播放第64段语音

备注：8脚封装的只有32个地址，超过32个地址的需要选型14脚芯片。一个DATA脚只能控制32个地址。超过32个地址需要2个DATA脚，即需要连接IO1,OKY1,OKY2。

7.2.3 串口时序图

7.2.4程序范例(MCU：PIC16F57 晶振：4MHz)
rst代表复位发送端口，sda为数据发送端口，发送语音地址寄存器addr.
rst=1;
sda=0; /* 先复位*/
wait(5); /* 100us */
rst=0;
wait(200); /* 5ms以上 */
for(i=0;i<addr;i++)
{
sda=1; //数据拉高
wait(5); //等待100us
sda=0; //数据拉低
wait(5); //等待100us，完成一个脉冲发送
}

8 芯片典型应用电路图
8.1 按键应用图

8.2 MCU 一线串口控制电路图

备注：NV065A DIP8或者SOP8封装DATA口为OKY1,DIP14和SOP14为OKY2。

8.3 外接三极管放大典型电路图

备注：调节R1的大小，使输出信号最大不失真即可，功率较大时，三极管换功率较大的三极管，电压可根据需要调节。NV065A 的PWM三极管输入为PWM1管脚。

8.4 外接功放示意图（推荐PWM功放芯片GPY0030B）

9 封装及引脚配置

10 命名规则
N V XXX A

品牌代码

V 代表语音系列

R 代表可录放系列

010 代表10秒

035 代表35秒

065 代表 80秒

112代表 112秒

A代表芯片系列

11 技术支持联系信息

广州九芯电子科技有限公司
公司地址：广州市科学城天泰一路1号四楼
业务电话：[phone]
业务传真：[phone]
业务电邮：n9c2000@
业务QQ：980154908
产品主页：
