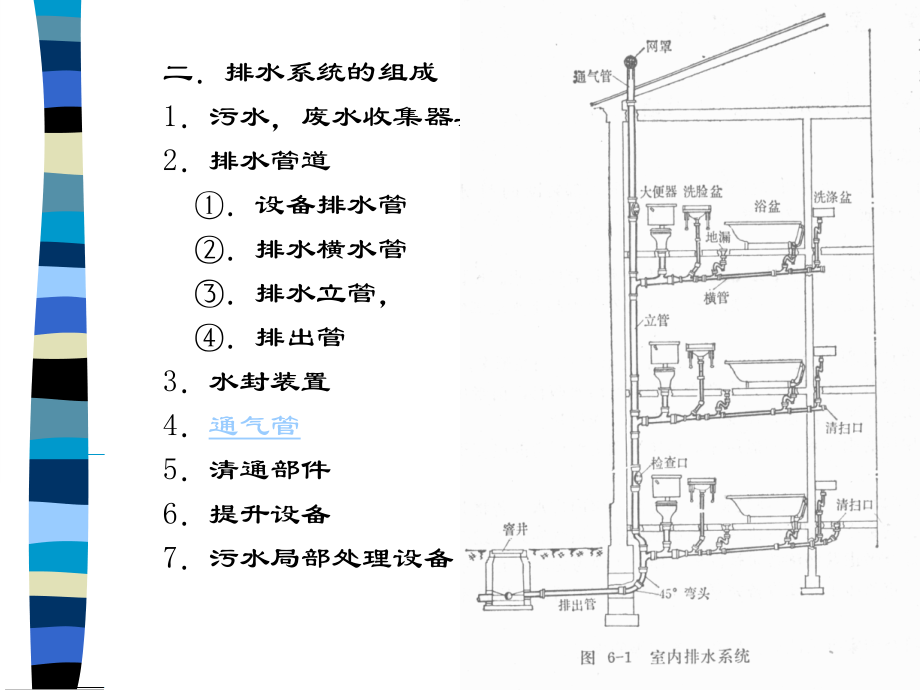

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第5章-建筑内部排水系统2013概要,二排水系统的组成,1污水,废水收集器具,2排水管道,设备排水管,排水横水管,排水立管,,排出管,3水封装置,4,通气管,5清通部件,6提升设备,7污水局部处理设备,三,.,通气管道,作用:,1)向排水管内补给空气,水流畅通,减小,气压变化幅度,防止水封破坏。,2)排出臭气和有害气体。,3)使管内有新鲜空气流动,减少废气对管,道的锈蚀。,形式:,1)伸顶通气,高出屋面,0.3m,,且大于积雪厚。,管径:北方,比立管大一号,南方,比立管小一号,2)专用通气管(管径比最底层立管管径小一级),当立管设计流量大于临界流量时设置。,3)结合通气管(不小于所连接的较小一根立管管径),10层以上的建筑每隔68层设结合通气管,连接排水立管及通气立管。,4)环形通气管,横支管连接6个以上的便器,横支管连接4个以上的卫生器具且管道长度大于12m时设置。,5,),卫生器具通气管,卫生标准及控制噪音要求高的排水系统。,四.清通设备,检查口:立管上,距地面1.0m,间距10m(塑料排水立管宜每隔6层),机械清通15m。底层、最高层应设置。,最冷月平均气温低于13的地区,在最高层离室内棚顶0.5m处设置,。,清扫口:横管,隔一定间距清通用。,1)连接2个及2个以上大便器或3个及3个以上卫生器具的铸铁排水横管上宜设置。,2)塑料排水管,连接4个及4个以上大便器的,污水横管上宜设置。,3)生活污废水横管的直线管段上清扫口的最,大距离:,5.,抽升设备,6.污水局部处理构筑物。,管径,mm,生活废水,生活污水,50,75,10,8,100,150,15,10,200,25,20,螺旋流、附壁流、柱塞流,52 排水系统的设计安装要求,一、立管水流状态,水封是利用一定高度的静水压力来抵抗排水管内气压变化,防止管内气体进入室内的措施。,二、,水封作用及破坏原因,水封破坏因静态和动态的原因造成存水弯内水封高度减少,不足以抵抗管道内允许的压力变化值(25mmH,2,O)管内气体进入室内的现象。,水封强度存水弯内水封抵抗管道系统压力变化的能力,。,水封破坏原因:,正压破坏、负压抽吸、静态损失。,三、底部,排水横支管的安装要求,措施:设计时应将底层横支管与立管底部,最小距离应符合表要求。,(,见,附图,3,),。,最低横支管与立管连接处距立管管底垂直距离,排水支管连接在排出管或排水横干管,上时,连接点距立管底部水平距离不宜小于,3.0m。不得小于1.5m。,立管连接卫生器具的层数,4,56,12,1319,20,垂直距离(m),0.45,0.75,1.2,3.0,6.0,当靠近排水立管底部的排水支管的连接不能满足、两条要求时,排水支管应单独排出室外。,三、排水管道的布置与敷设,(一)排水管道的布置(位置),1排水立管应设在靠近最脏、杂质最多的排水点处,污水管道的布置应尽量减少不必要的转角及曲折,尽量作直线连接。,2生活污水立管不得穿越卧室、病房等对卫生、安静要求较高的房间,并不宜靠近与卧室相邻的内墙。,3明装的排水管道应尽量沿墙、梁、柱作平行设置,以保持美观,。,4,管道的,安装位置应有足够的空间以利于拆换管件和进行清通和维护。,5排水出户管一般按坡度要求埋设于地下,并宜以最短地距离通至室外,。,6排水管道不得布置在食堂、饮食业的主副食操作烹调的上方。,7排水管道不得穿过沉降缝、伸缩缝、烟道和风道。,8排水管道不得布置在遇水引起燃烧、爆炸或损坏的原料、产品和设备的上面。,9当排出管与给水引入管布置在同一处进出建筑物时,排出管与给水引入管的水平距离不得小于1.0m。,(二)排水管道的敷设与安装,管道的敷设安装要求:,1在标准较高的建筑内所有的排水管道均暗装。一般建筑宜明装。,2排水管必须采取可靠的固定措施,立管必须在每层设置支撑支架,,横管一般用吊箍吊设在楼板下。,3为防止埋设在地下地排水管道受机械损坏,排水管道的最小埋设深度,可参照,下,表,确定。,管 材,地面至管顶的距离(m),素土夯实、缸砖、木砖地面,水泥、混凝土、沥青混凝土、菱苦土地面,排水铸铁管,0.70,0.40,混凝土管,0.70,0.50,带釉陶土管,1.00,0.60,硬聚氯乙烯管,1.00,0.60,4排水管穿过承重墙或基础处,应预留洞口,且管顶上部净空不得小于建筑物的沉降量,一般不小于0.15m。,5排水管穿过地下室外墙或地下构筑物的墙壁处,应采取防水措施。,6排水管外表面可能结露,应根据建筑物性质和使用要求,采取防结露措施。,5-3 排水系统的水力计算,一、排水定额和设计秒流量,1:排水定额:人均定额;卫生器具定额。,2,.设计秒流量:,(1)按同时排水百分数计算,(器具使用集中),q,u,计算管段排水设计秒流量,L/s;,q,p,同类型的一个卫生器具排水流量,L/s;,n,0,同类卫生器具数;,起始端,大便器接入的情况,(2)按排水当量数计算,(器具使用不集中),计算值大于累加值的情况,二、排水管网的水力计算,一、横管水力计算,1.设计规定,(1)充满度 h/D 1(,见附表1,),目的:排除气体,调节压力波动,容纳高峰流量,(2)自净流速 (,见附表2,),(3)管道坡度(,见附表3,),(4)最小管径,最小管径 d50mm 接大便d100mm,大便槽排水管 d150mm,公共食堂排水支管 d75、干管 d100,附表1 排水管道最大充满度,附表2 各种排水管道的自清流速值,污废类别,生活污水管径(mm),明渠(沟),雨水及合流制排水管,d150,d=150,d=200,自清流速,(m/s),0.60,0.65,0.70,0.40,0.75,附表3 生活污水管道的坡度,管径(mm),通用坡度,最小坡度,50,75,100,125,150,200,0.035,0.025,0.020,0.015,0.010,0.006,0.025,0.015,0.012,0.010,0.007,0.006,2.横管水力计算方法,计算公式:,式中:q,u,排水设计秒流量,m,3,/s;,w水流断面积,m,2,;,v流速,m/s;,R水力半径,m;,I水力坡度,即管道坡度;,n管道粗糙系数。,可直接查水力计算表或图计算(课本附录4、5)。,二、立管水力计算,1.设伸顶通气,2.设专用通气立管,3.设特制配件伸顶通气,4.无通气,四种情况最大允许通水能力确定管径(表6-10)。,三、通气管道计算,1.单立管排水系统,2.双立管排水系统,一般不宜小于污水立管管径的1/2。最小管径按照,表6,-11计算。当管长大于50m的时候,通气立管管径与排水立管相同。,3.三立管排水系统和多立管排水系统,应按最大一根排水立管管径查表6-11确定共用通气立管管径。,4.共用横向通气管管径按照下式计算:,附表4(6-10)排水立管最大允许排水流量,通气情况,立管工作高度(m),管径(mm),50,75,100,125,150,普通伸顶通气,1.0,2.5,4.5,7.0,10.0,设有专用通气立管通气,5.0,9.0,14.0,25.0,特制配件伸顶通气,6.0,9.0,13.0,无通气,2,1.00,1.70,3.80,3,0.64,1.38,2.40,4,0.50,0.92,1.76,5,0.40,0.70,1.36,6,0.40,0.50,1.00,7,0.40,0.50,0.76,8,0.40,0.50,0.64,附表5(6-11)通气管最小管径,通气管名称,污水管管径(mm),32,40,50,75,100,125,150,器具通气管,32,32,32,50,50,环形通气管,32,40,50,50,通气立管,40,50,75,100,100,5-4 房屋雨水的排除系统,任务:,房屋屋面的降水包括雨水及雪水,必须有组织、有系统地排除,以免屋顶积水或四处溢流,造成屋面漏水及危害生活与生产。,一、雨水排水系统类型,雨水排水系统,可分为外部排水系统及内部排水系统。若屋顶面积较小,可用雨落管进行排水;如屋面较大,可采用天沟外排水系统;如天沟排水有困难时,可采用内部雨水排水系统,即在建筑内部装设雨水管道来排除大面积屋面水。,外排水系统,(1)檐沟外排水(水落管外排水):将雨雪水引入屋面檐口处的檐沟,在檐沟内设雨水收集口,将雨雪水引入雨水斗和水落管。,落水管的形式:,镀锌铁皮管,100mm,150mm,传统的为铸铁管,100mm,外排水:,(2)天沟外排水方式:多跨厂房,利用两跨之间的低谷做成排水沟天沟,用雨水斗和立管将伸出山墙的雨水排到地面雨水沟或雨水管。,排水长度以 50m为宜。,雨落管外排水系系统,天沟外排水系统,2内排方式:屋面面积很大,不宜采用雨落管外排等方式时,可采用内排方式。由雨水斗,经立管(室内布置)直接将雨水接入室内检查井,再由地下雨水管道流入室外检查井。,三屋面雨水内排水系统的组成与布置,1雨水斗:接收屋面、檐沟或天沟中的雨水。,2连接短管:雨水斗与悬吊管之间的管段,3悬吊管:横向输水管道,一般是沿着屋架固定,并保持一定坡度,其末端与立管相接。将雨水斗中的水向立管输送,4,立管,,接收悬吊管的来水,并将其垂直泄入地下管道,立管下部常常是有压流。,5排出管:立管与埋地管间的管段,管径应不小于立管管径。,6埋地管:可做成暗管或暗沟。并且:,埋地管径600,同时200,不得穿越设备基础,可用钢筋混凝土或石棉水泥管,为非满流管,以便留有过气的断面积。,此课件下载可自行编辑修改,仅供参考!感谢您的支持,我们努力做得更好!谢谢,
