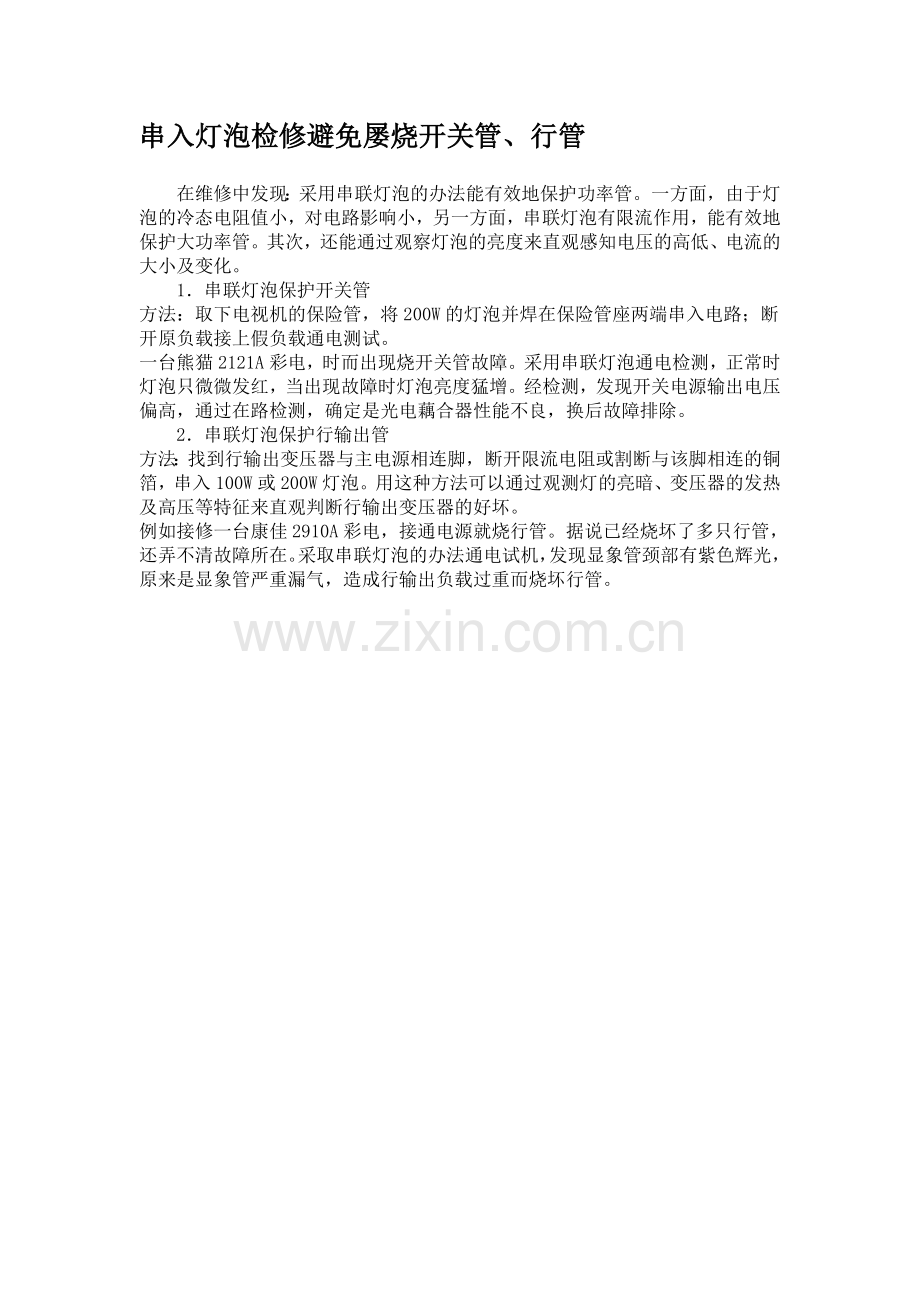

串入灯泡检修避免屡烧开关管、行管.doc

串入灯泡检修避免屡烧开关管、行管
  在维修中发现：采用串联灯泡的办法能有效地保护功率管。一方面，由于灯泡的冷态电阻值小，对电路影响小，另一方面，串联灯泡有限流作用，能有效地保护大功率管。其次，还能通过观察灯泡的亮度来直观感知电压的高低、电流的大小及变化。
  1．串联灯泡保护开关管
方法：取下电视机的保险管，将200W的灯泡并焊在保险管座两端串入电路；断开原负载接上假负载通电测试。
一台熊猫2121A彩电，时而出现烧开关管故障。采用串联灯泡通电检测，正常时灯泡只微微发红，当出现故障时灯泡亮度猛增。经检测，发现开关电源输出电压偏高，通过在路检测，确定是光电藕合器性能不良，换后故障排除。
  2．串联灯泡保护行输出管
方法：找到行输出变压器与主电源相连脚，断开限流电阻或割断与该脚相连的铜箔，串入100W或200W灯泡。用这种方法可以通过观测灯的亮暗、变压器的发热及高压等特征来直观判断行输出变压器的好坏。
例如接修一台康佳2910A彩电，接通电源就烧行管。据说已经烧坏了多只行管，还弄不清故障所在。采取串联灯泡的办法通电试机，发现显象管颈部有紫色辉光，原来是显象管严重漏气，造成行输出负载过重而烧坏行管。
