H型钢生产常见五种轧制缺陷.docx

1.轧痕
轧痕一般分为两种，即周期性轧痕和非周期性轧痕。
周期性轧痕在H型钢上呈规律性分布，前后两个轧痕出现在轧件同一部位，同一深度，两者间距正好等于其所在处轧辊圆周长。周期性轧痕是由于轧辊掉肉或孔型中贴有氧化铁皮而造成的在轧件表面的凸起或凹坑。
非周期性轧痕是导卫装置磨损严重或辊道等机械设备碰撞造成钢材刮伤后又经轧制而在钢材表面形成棱沟或缺肉，其大多沿轧制方向分布。

图1:腹板两板通常性压痕

图2:腹板表面横向周期性辊印

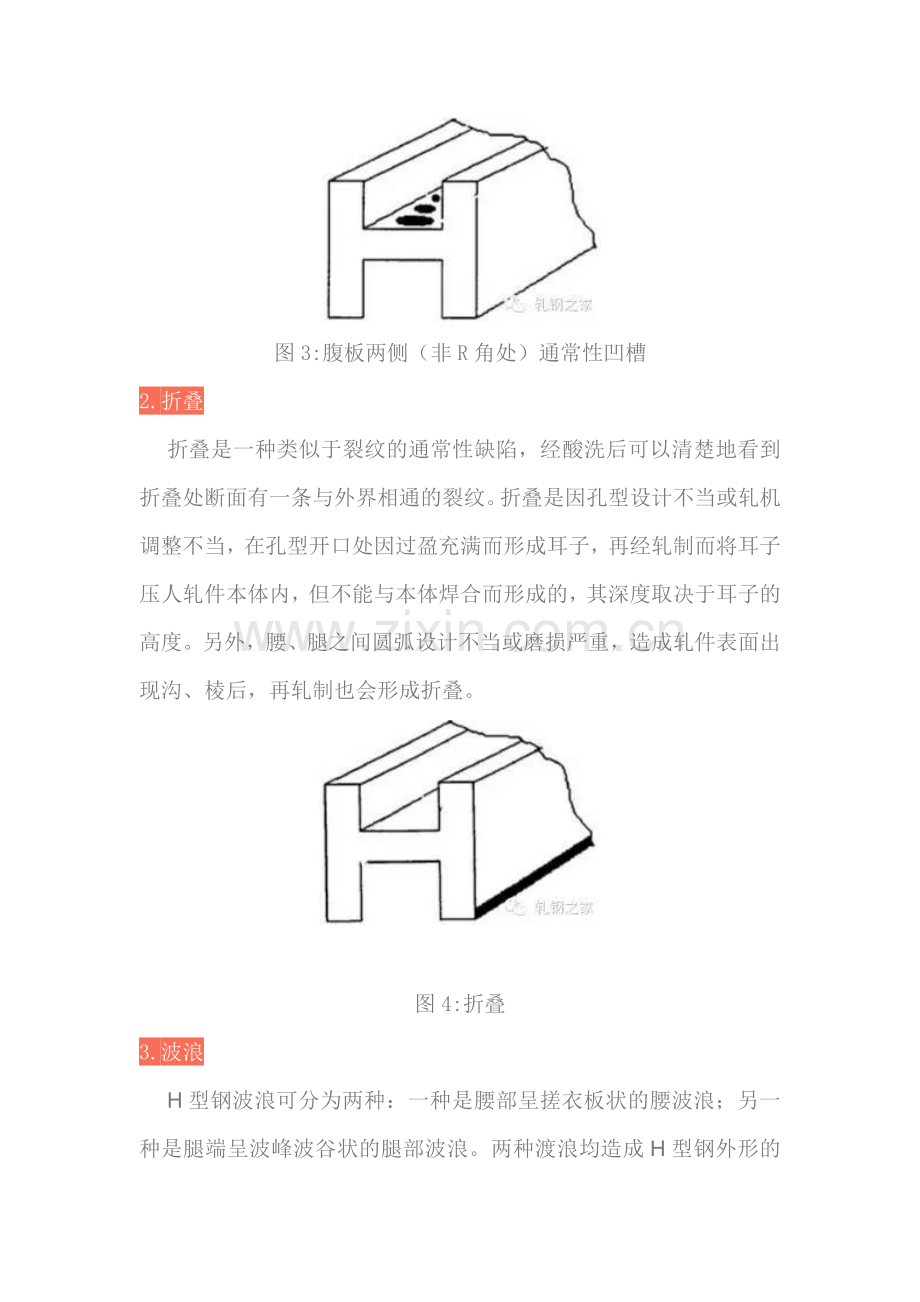

图3:腹板两侧（非R角处）通常性凹槽
2.折叠
折叠是一种类似于裂纹的通常性缺陷，经酸洗后可以清楚地看到折叠处断面有一条与外界相通的裂纹。折叠是因孔型设计不当或轧机调整不当，在孔型开口处因过盈充满而形成耳子，再经轧制而将耳子压人轧件本体内，但不能与本体焊合而形成的，其深度取决于耳子的高度。另外，腰、腿之间圆弧设计不当或磨损严重，造成轧件表面出现沟、棱后，再轧制也会形成折叠。

图4:折叠
3.波浪
H型钢波浪可分为两种：一种是腰部呈搓衣板状的腰波浪；另一种是腿端呈波峰波谷状的腿部波浪。两种渡浪均造成H型钢外形的破坏。波浪是由于在热轧过程中轧件各部伸长率不一致所造成的。当腰部压下量过大时，腰部延伸过大，而腿部延伸小，这样就形成腰部波浪，严重时还可将腰部拉裂。当腿部延伸过大，而腰部延伸小时，就产生腿部波浪。另外还有一种原因也可形成波浪。这就是当钢材断面特别是腰厚与腿厚设计比值不合理时，在钢材冷却过程中，较薄的部分先冷，较厚的部分后冷，在温度差作用下，在钢材内部形成很大的热应力，这也会造成波浪。解决此问题的办法是：首先要合理设计孔型，尽量让不均匀变形在头几道完成；在精轧道次要力求H型断面各部分腰、腿延伸一致；要减小腰腿温差，可在成品孔后对轧件腿部喷雾，以加速腰部冷却，或采用立冷操作。

图5:腰浪

图6:腿浪
4.腿端圆角
H型钢腿端圆角是指其腿端与腿两侧面之间部分不平直，外形轮廓比标准断面缺肉，未能充满整个腿端。造成腿端圆角有几方面原因：其一是开坯机的切深孔型磨损，轧出的腿部变厚，在进入下一孔时，由于楔卡作用，所以腿端不能得到很好的加工；其二是在万能机组轧制时，由于万能机架与轧边机速度不匹配，而出现因张力过大造成的拉钢现象，使轧件腿部达不到要求的高度，这样在轧边孔中腿端得不到垂直加工，也会形成腿端圆角；其三是在整个轧制过程中人口侧腹板出现偏移，使得轧件在咬A时偏离孔型对称轴，这时也会出现上述缺陷。

图7:腿部外落角

图8:腿部内落角
5.腿长不对称
H型钢腿长不对称有两种：一种是上腿比下腿长(图9-a)；另一种是一个腿上腿长，而另一个腿则下腿长(图9-b)。一般腿长不对称常伴有腿厚不均现象，稍长的腿略薄些．稍短的腿要厚些。造成腿长不对称也有几种原因：一种是在开坯过程中，由于切深时坯料未对正孔型造成切偏，使异形坯出现一腿厚一腿薄，尽管在以后的轧制过程中压下量分配合理，但也很难纠正，最终形成腿长不对称；另一种是万能轧机水平辊束对正。轴向位错，造成立辊对腿的侧压严重不均，形成呈对角线分布的腿长不对称。

图9:腿长不对称
