机械工程CAD制图规则

中华人民共和国国家标准
机械工程CAD制图规则
Mechanical engineering drawings rules of CAD
GB/T14665－1998代替GB/T14665-93

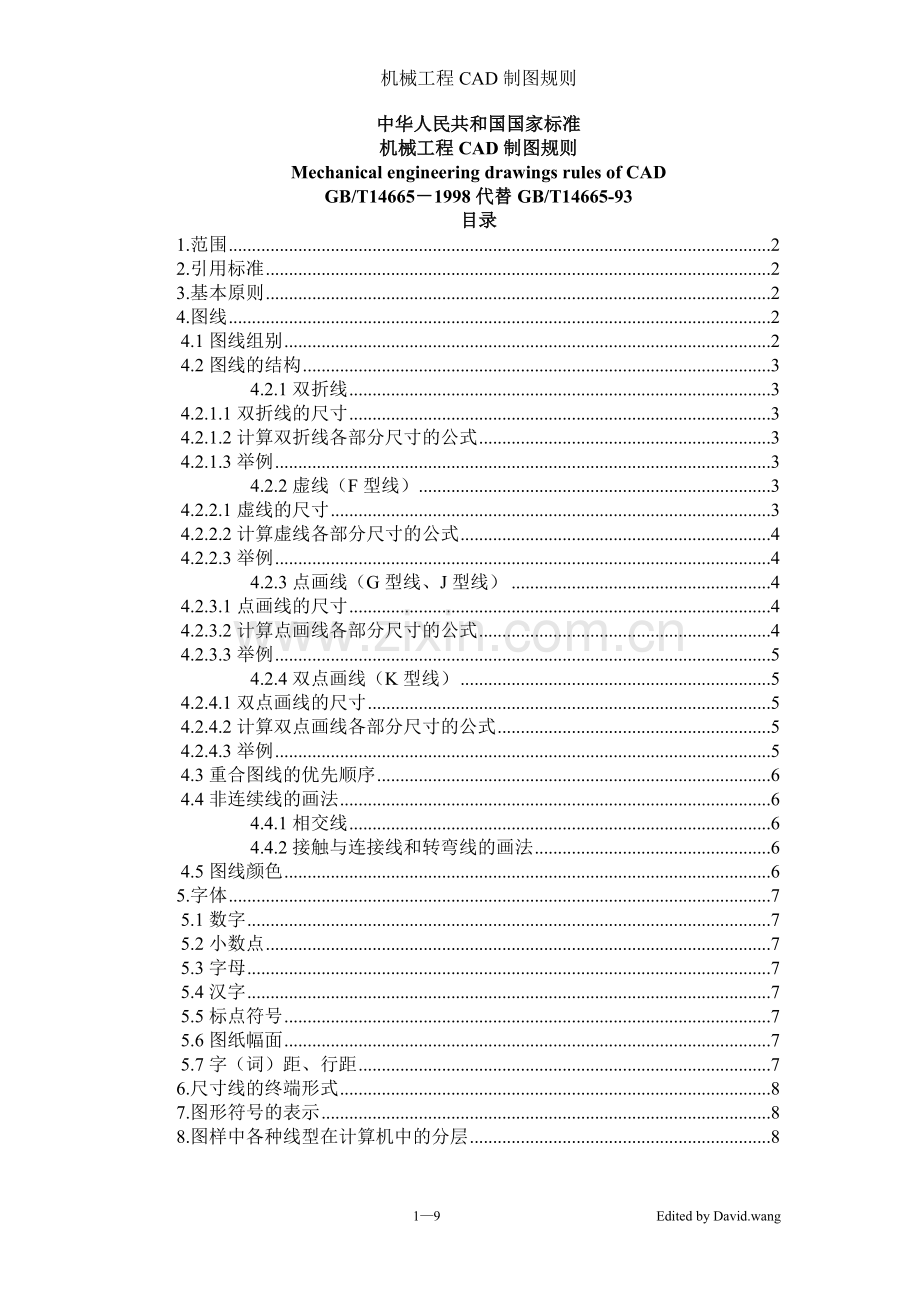

目录
1.范围 2
2.引用标准 2
3.基本原则 2
4.图线 2
4.1图线组别 2
4.2图线的结构 3
4.2.1双折线 3
4.2.1.1双折线的尺寸 3
4.2.1.2计算双折线各部分尺寸的公式 3
4.2.1.3举例 3
4.2.2虚线（F型线） 3
4.2.2.1虚线的尺寸 3
4.2.2.2计算虚线各部分尺寸的公式 4
4.2.2.3举例 4
4.2.3点画线（G型线、J型线） 4
4.2.3.1点画线的尺寸 4
4.2.3.2计算点画线各部分尺寸的公式 4
4.2.3.3举例 5
4.2.4双点画线（K型线） 5
4.2.4.1双点画线的尺寸 5
4.2.4.2计算双点画线各部分尺寸的公式 5
4.2.4.3举例 5
4.3重合图线的优先顺序 6
4.4非连续线的画法 6
4.4.1相交线 6
4.4.2接触与连接线和转弯线的画法 6
4.5图线颜色 6
5.字体 7
5.1数字 7
5.2小数点 7
5.3字母 7
5.4汉字 7
5.5标点符号 7
5.6图纸幅面 7
5.7字（词）距、行距 7
6.尺寸线的终端形式 8
7.图形符号的表示 8
8.图样中各种线型在计算机中的分层 8

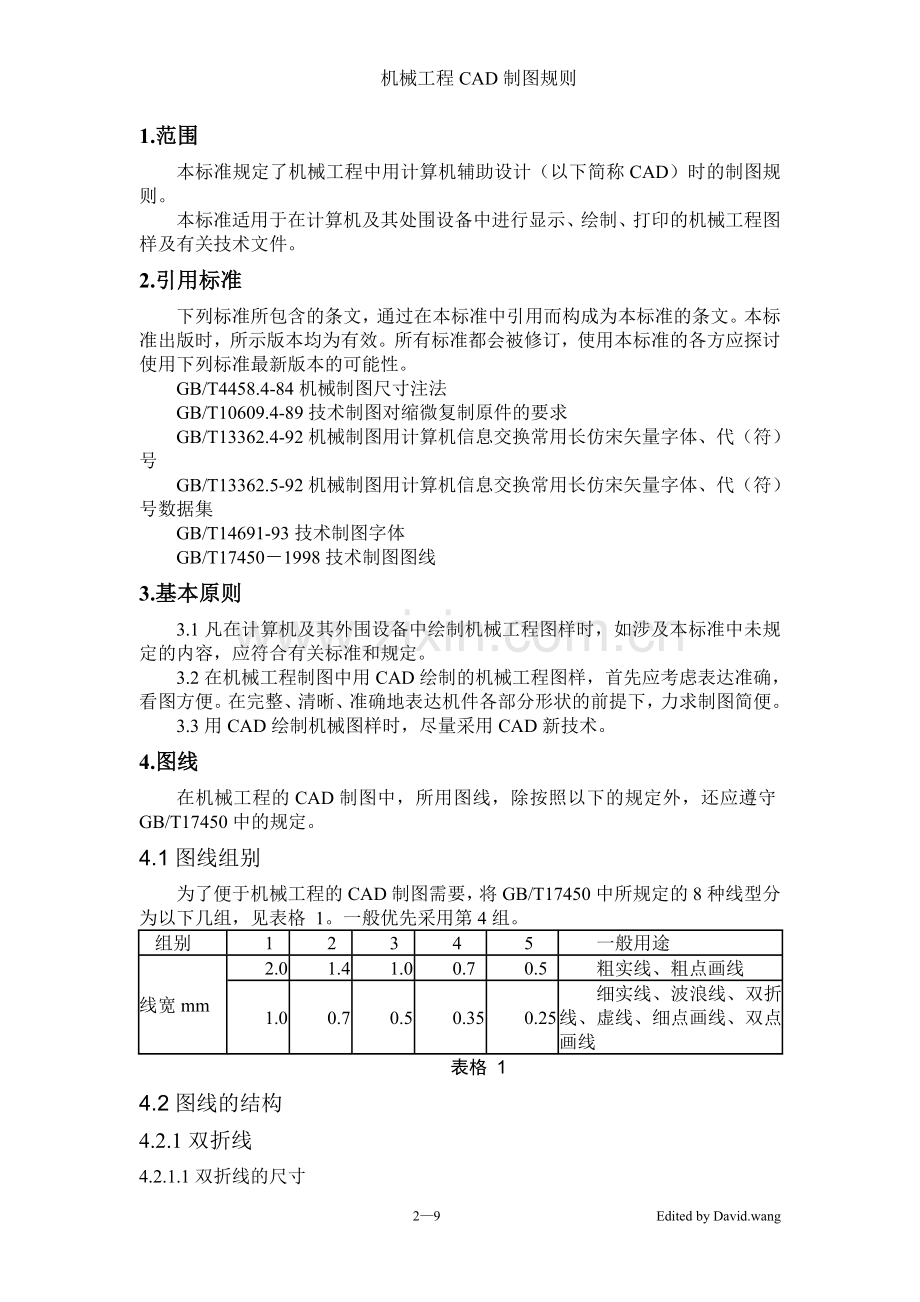

1.范围
本标准规定了机械工程中用计算机辅助设计（以下简称CAD）时的制图规则。
本标准适用于在计算机及其处围设备中进行显示、绘制、打印的机械工程图样及有关技术文件。
2.引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T4458.4-84机械制图尺寸注法
GB/T10609.4-89技术制图对缩微复制原件的要求
GB/T13362.4-92机械制图用计算机信息交换常用长仿宋矢量字体、代（符）号
GB/T13362.5-92机械制图用计算机信息交换常用长仿宋矢量字体、代（符）号数据集
GB/T14691-93技术制图字体
GB/T17450－1998技术制图图线
3.基本原则
3.1凡在计算机及其外围设备中绘制机械工程图样时，如涉及本标准中未规定的内容，应符合有关标准和规定。
3.2在机械工程制图中用CAD绘制的机械工程图样，首先应考虑表达准确，看图方便。在完整、清晰、准确地表达机件各部分形状的前提下，力求制图简便。
3.3用CAD绘制机械图样时，尽量采用CAD新技术。
4.图线
在机械工程的CAD制图中，所用图线，除按照以下的规定外，还应遵守GB/T17450中的规定。
4.1图线组别
为了便于机械工程的CAD制图需要，将GB/T17450中所规定的8种线型分为以下几组，见表格 1。一般优先采用第4组。
组别
1
2
3
4
5
一般用途
线宽mm
2.0
1.4
1.0
0.7
0.5
粗实线、粗点画线
1.0
0.7
0.5
0.35
0.25
细实线、波浪线、双折线、虚线、细点画线、双点画线
表格 1
4.2图线的结构
4.2.1双折线
4.2.1.1双折线的尺寸
双折线的尺寸和表示见图1、图2、图3。

4.2.1.2计算双折线各部分尺寸的公式
双折线的完整长度：l1=l0+10d
在一条双折线内Z形的数目：n=l1/80+1(一般圆整，l1<40n=1)
两个Z形之间的线段长度：l2=l1/n-7.5d
在线的两端的线段长：
当有两个或多个Z形时l3=l2/2
当只有一个Z形时l3=(l1-7.5d)/2
l0<=10d，Z形的配置如图3所示。
4.2.1.3举例
l0＝125,d=0.25
l1=125+2.5=127.5
n=127.5/80+1=2.594(圆整为3）
l2=127.5/3-(7.5*0.25)=40.625
l3=40.625/2=20.313
4.2.2虚线（F型线）
4.2.2.1虚线的尺寸
虚线的尺寸和表示见图4、图5。

4.2.2.2计算虚线各部分尺寸的公式
虚线的全长：l1=l0
一条虚线内短画数目：n=(l0－12d)/15d(一般圆整）
短画的长度：l2=(l1－3dn)/(n+1)
虚线的最小长度：l1min=l0min=27d（2条短画12,1个间隔3d)
如果在画虚线时长度小于l1=27d，可以采用将各部分尺寸放大的形式。
4.2.2.3举例
l1=125，d=0.35
n=(125-4.2)/5.25=23.01（圆整为23）
l2=（125－24.15)/24=4.202
允许按固定的短画（12d)画线，此时线的一端可能是较短或较长的短画。
4.2.3点画线（G型线、J型线）
4.2.3.1点画线的尺寸
点画线的尺寸和表示见图6、图7。

4.2.3.2计算点画线各部分尺寸的公式
点画线的全长：l1=l0＋24d（在可见轮廓的两端线条要延伸出来）
在点画线全长内点画线段的数目：n=(l1－24d)/30.5d(一般圆整）
长画的长度：l3=(l1－6.5dn)/(n+1)
点画线的最小长度：l1min=54.5d
4.2.3.3举例
l0=125，d=0.25
l1=125+6=131
n=(131－6)/7.625=16.393(圆整为16）
l3=（131－26）/17=6.176
点画线小于l1min=35.5d时，可画成细实线。
4.2.4双点画线（K型线）
4.2.4.1双点画线的尺寸
双点画线的尺寸和表示见图8、图9。

4.2.4.2计算双点画线各部分尺寸的公式
双点画线的长度：l1=l0－X
一条双点画线内双点画线段的数目：n=(l1－24d)/34d(一般圆整）
长画的长度：l3=(l1－10dn)/(n+1)
双点画线的最小长度：l1min=58d
4.2.4.3举例
l0=128，d=0.35，X/2=1.5
l1=128－3＝125
n=(125－8.4)/11.9＝9.798(圆整为10）
l3=(125－35)/11＝8.182
4.3重合图线的优先顺序
当两个以上不同类型的图线重合时，应遵守以下的优先顺序：
（1）可见轮廓线和棱线（粗实线，A型线）
（2）不可见轮廓线和棱线（虚线，F型线）
（3）剖切平面迹线（细点画线，G型线）
（4）轴线和对称中心线（细点画线，G型线）
（5）假想轮廓线（双点画线，K型线）
（6）尺寸界线和分界线（细实线，B型线）
4.4非连续线的画法
4.4.1相交线
图线应尽量相交在线段上。绘制圆时，应画出圆心符号，见图10。
图10
4.4.2接触与连接线和转弯线的画法
图线在接触与连接或转弯时应尽可能在线段上相连，见图11。

4.5图线颜色
屏幕上显示图线，一般应按表格 2中提供的颜色显示，并要求相同类型的图线应采用同样的颜色。
图线类型
颜色
粗实线

A
绿色
细实线

B
白色
波浪线

C
双折线

D
虚线

F
黄色
细点画线

G
红色
粗点画线

I
棕色
双点画线

K
粉色
表格 2
5.字体
机械工程的CAD制图所使用的字体，应按GB/T13362.4~13362.5中的要求，做到字体端正、笔画清楚，排列整齐、间隔均匀。
5.1数字
一般应以斜体输出。
5.2小数点
小数点进行输出时，应占一个字位，并位于中间靠下处。
5.3字母
一般应以斜体输出。
5.4汉字
汉字在输出时一般采用正体，并采用国家正式公布和推行的简化字。
5.5标点符号
标点符号应按其含义正确使用，除省略号和破折号为两个字位外，其余均为一个符号一个字位。
5.6图纸幅面
字体与图纸幅面之间的选用关系参见表格 3。
图幅字体h
A0
A1
A2
A3
A4
汉字
5
3.5
字母与数字
h=汉字、字母和数字的高度
表格 3
5.7字（词）距、行距
字体的最小字（词）距、行距以及间隔线或基准线与书写字体的最小距离见表格 4。
字体
最小距离
汉字
字距
1.5
行距
2
间隔线或基准线与汉字的间距
1
字母与数字
字符
0.5
词距
1.5
行距
1
间隔线或基准线与字母、数字的间距
1
当汉字与字母、数字混合使用时，字体的最小字距、行距等应根据汉字的规定使用。
表格 4
6.尺寸线的终端形式
机械工程的CAD制图中所使用的尺寸线的终端形式（箭头）有如下几种供选用，其具体尺寸比例一般参照GB4458.4中的有关规定，见图12。

6.1在图样中一般按实心箭头、开口箭头、空心箭头、斜线的顺序选用。
6.2当尺寸线的终端采用斜线时，尺寸线与尺寸界线必须互相垂直。
6.3同一张图样中一般只采用一种尺寸线终端的形式。当采用箭头位置不够时，允许用圆点或斜线代替箭头，见图13。

7.图形符号的表示
在机械工程的CAD制图中，所用到的图形符号，应严格遵守有关标准或规定的要求。
7.1第一角画法和第三角画法的识别图形符号表示，见表格 5。
图形符号
说明

第一角画法的图形符号表示

第三角画法的图形符号表示
表格 5
7.2圆心符号用细实线绘制，其长短一般在12d左右选用（d为细实线宽度），见图14。
＋
图14
8.图样中各种线型在计算机中的分层
图样中的各种线型在计算机中的分层标识可参照表格 6的要求。
标识号
描述
图例
线型按(GB/T17450)
01
粗实线剖切面的粗剖切线

A
02
细实线
细波浪线
细折断线

B
C
D
03
粗虚线

E
04
细虚线

F
05
细点画线
剖切面的剖切线

G
06
粗点画线

J
07
细双点画线

K
08
尺寸线，投影连线，尺寸终端与符号细实线

09
参考圆，包括引出线和终端（如箭头）

10
剖面符号

11
文本（细实线）

ABCD
12
尺寸值和公差

423±1
13
文本（粗实线）

KLMN
表格 6
