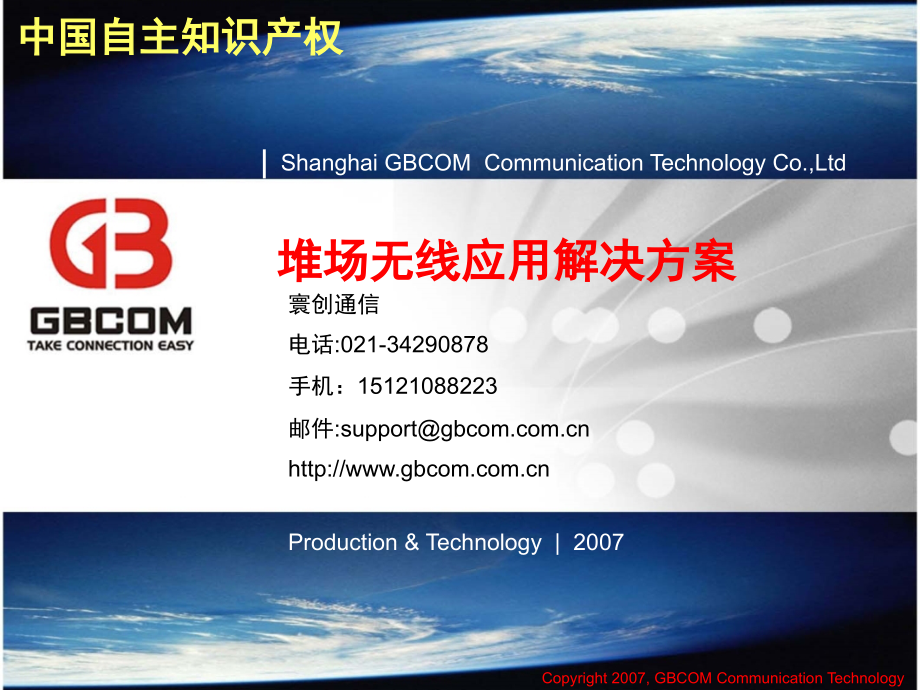

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,Copyright 2007,GBCOM Communication Technology,中国,自主知识产权,中国自主知识产权,堆场无线应用解决方案,Shanghai GBCOM Communication Technology Co.,Ltd,Production&Technology,|2007,Copyright 2007,GBCOM Communication Technology,寰创通信,电话:[phone],手机：[phone],邮件:support,交流提纲,堆场无线应用需求,MESH技术与寰创优势,堆场无线应用解决方案,实际案例,堆场无线应用背景,堆场采用有钱网络支持有困难,:,货柜场,又称堆场。如集装箱堆场(CONTAINER YARD:CY)：指办理集装箱重箱或空箱装卸，转运，保管，交接的场所.是大型企业和厂家堆放集装箱或者其他货物的地方,一般大型堆场都在室外比较偏僻处,很难在该环境下铺设有线网络支持,网络化,信息化是现代物流业的发展方向,快速的网络和信息通信技术成为物流业提高工作和管理效率的有效途径。,施工不能影响现有物流调度作业,否则代价太大,堆场网络信息化面临的问题,在传统的堆场管理中，管理员通过有线网络的方式或者传统无线网络的方式来实施调度指令,某些恶劣环境下铺设有线网络困难或者成本太高.而传统2G无线网络不能提供足够的带宽且成本高.,对于企业网络的扩展应用,比如视频监控以及一些高速移动下的业务无法展开.在这样的背景下希望能有一套在恶劣环境下能提供方便宽带介入和应用的无线系统,堆场无线应用需求,无线视频监控：,堆场大范围视频监控,进行实时视频监控并将数据传输到监控调度中心.进行货物有效监管、降低灾害的发生,可以提供覆盖区域内的移动视频实时监控,观察货物运输情况,货车调度,、,ERP、货物条形码、RFID、货运、装卸无线融合：,随时接受监控中心的调度指令,提高工作效率,操作人员无需要花时间寻找货物，无需手工输入大量数据，降低劳动成本,出入库的货物能及时出现在管理清单上，同一管理，消除过量库存，保证安全库存,实时掌握订单状况、消除订单延迟，提高客户服务质量,高效的及时统一管理消除了错误的发生机率,堆场无线应用需求,无线宽带接入：,在某些需要办公的区域或场所可以方便地进行宽带上网、远程办公、信息传输。,可以将多个堆场通过无线链路连接到一起，进行数据和多媒体传输。,无线车载系统：,在叉车、货车等常见的移动装置上安装通信终端，方便操作员在行程过程中更新货物各项记录，工作时间表、或及时的语音通信等.,无线VoIP语音通信：,在堆场各个区域、监控调度中心，通过普通支持Wi-Fi的终端，进行无线语音沟通（可多方通话），以满足实时信息沟通需要，提高工作效率。,为什么要在堆场应用MESH产品？,WiFi只能支持50Km/h以下的移动速度，无法满足某些高速 移动环境下的应用需求。,WiFi传输距离近，信号不稳定，无法满足中传输高质量视频图像的需求，另外无法实现跳接，对于有线的依赖性太强。,移动公网技术（GSM、CDMA）带宽太窄，对于有视频监控需求时，无法满足需求。,WiMAX产品技术不成熟，价格昂贵，另外，也受到牌照的影响。,无线性能对比,无线局域网WLAN,无线MESH,覆盖距离(100mw发射功率，全向天线),室内100m，室外300m(空旷地带),室内100200m，室外300m3Km(空旷地带),移动性,小于50Km/h,50Km/h350Km/h,传输带宽,22Mbps(TCP),822Mbps,抗干扰能力,弱,强,无线网络性能,由于节点间无协商机制，再多节点也无法形成高质量无线覆盖网络，盲区众多，切换时延大（几秒）,节点间存在协商机制，可以形成高质量覆盖的无线网络，可消除盲区，切换时延小(无缝切换几秒),各厂家间无线性能存在较大差异,与公众移动网络比较,2G公众网(GPRS/CDMA1X),3G公众网(TD-SCDMA/WCDMA/CDMA2000),无线MESH,最大传输带宽,30-70Kbps,128Kbps,部分重点区域384Kbps,20Mbps,网络覆盖,广域覆盖,目前建设很充分,无处不在,广域覆盖,目前仅在奥运城市建设,城域覆盖,按需建设,安全,国内未实施空口加密,安全存在重大隐患,可轻松进行空口窃听和数据拦截,空口加密可靠,主要隐患来自非专网存在的安全问题,空口加密,节点认证,用户认证,专网,初始建设费用,低,较低,较高,使用费,低,但Qos没有保证,高,低,与WiMAX比较,固定WiMAX,移动WiMAX,无线MESH,最大带宽(物理层。20Mhz频率资源),75Mbps,75Mbps,54Mbps,支持移动速度,不支持移动,100Km/h以下,50-350Km/h(各厂家能力不同),网络覆盖,固定点之间通讯,视距传输距离可达30-50Km，但无法形成网络,城域覆盖,城市环境覆盖半径可达成3-5Km。边缘覆盖困难。,城域覆盖,城市环境覆盖半径300m-1.5Km。可灵活按需建设。,技术成熟度,成熟，已规模商用,预计2009年初成熟商用,成熟，已规模商用,频率资源,可使用许可频段和非许可频段,中国未分配,公开频段，免许可,交流提纲,堆场无线应用需求,MESH技术与寰创优势,堆场无线应用解决方案,实际案例,什么是无线MESH网络,是一种新型无线城域网技术，提供无线路由功能，可扩展WLAN形成无线城域网,无线性能相比WLAN有很大增强，满足构建无线城域网的要求,网络拓扑成网状，无单点故障,自适应寻找最佳路由,自动负载均衡,网络自组织，部署简便,高带宽 低成本,无线 MESH 网络,Mesh网络起源,高速移动：300Km/H,高速数据传输能力：54Mbps,100%基于IP,没有基础网络,抗毁性能强,自适应、自组网、自愈合、集中管理,Mesh技术最早由美国军方DARPA(科研机构)斥资近$3亿研发而成，应用于波斯湾和海湾战争的作战通信指挥系统。9.11后转为民用,MESH网络 与 传统的WLAN无线局域网,Internet,Internet,传统的WLAN无线局域网,无线MESH网络,-热点覆盖,-依赖有线连接,-无线性能较差,-数据固定路径转发,-热区覆盖,-无线自成网络，不依赖有线连接,-无线性能大幅增强,-自动适应最佳路由，网络自组织，自均衡,WLAN无线局域网（树状结构）,-独立唯一路径,A,B,Internet,-容易阻塞,-必须经过有线网络，且因容易发生阻塞，网络延时大,-所有节点必须与有线相连，部署不方便（如采用网桥，则存在严重的单点故障问题）,MESH无线网状网（自适应路由）,-网状网络结构、存在多条可选路径，自动寻找最佳路径,-多条路径间自动平衡流量，不易阻塞,-选择最短路径，延时小,-无需所有节点落地，网络部署方便,-无单点故障问题，网络具备自愈能力,MESH网络行业应用,MESH网络高速数据传输、无线视频监控、无线VoIP服务,能源,医院,军队,制造、仓储物流,无线校园网,应急通信,无线城市,商务楼/酒店,智能交通,无线社区,寰创MESH产品技术优势,提供多系列产品，为客户提供最佳解决方案,实现3G技术与WiFi技术完美结合，无线性能业内领先,提供包级动态路由调整和链路调整功能，采用自有专利技术，达到了业界最快的包级路由调整速度,网络容量和频谱利用率高，功率动态调整，保持以最小功率发射，有效减少互干扰,网络高可用性，无线链路动态检测，及时选择更好链路，支持无缝切换,完善的拥塞控制机制，提供链路间、节点间快速自平衡能力,网络具有强大抗毁能力,寰创MESH产品技术优势,提供强大的安全保密机制，提供三级数据和信令保密机制,网络部署快速便捷，高效经济，无需做严格无线规划，即开即用,工业级设计，环境适应能力强，并提供防水、防尘、防雷能力,基于IP网络设计，接口标准，互联互通方便,无线接入节点提供多个网口，支持无线有线终端同时接入,提供无线高速带宽，支持高清晰视频传输，为客户提供良好通讯服务,强大的网络管理功能，可以通过落地以太网管理，也可以通过空口管理,寰创产品主要竞争力,无线性能优越,新研发的版本可支持,300Km/h,的移动速度，覆盖半径（全向天线）达到,1.5Km,以上。,针对码头、隧道、室内等反射径较多的场景，可以提供特殊的多径接收算法，无线质量大幅提高。,本地化服务，客户需求定制、开通调测、系统对接、问题解决、功能升级、辅材选型、技术支持等都可提供快速高效的服务，有专业研发团队做坚强后盾,专业的无线网络规划优化支持,全中文管理界面，操作简便易懂,性价比高（考虑其网控设备和建设等成本）,交流提纲,堆场无线应用需求,MESH技术与寰创优势,堆场无线应用解决方案,实际案例,堆场无线应用组网示意图,监控中心,货车定位调度,可以通过在货车上装上带GPS接收的WIFI设备.接入MESH网络,监控中心通过货车的位置和堆场的需求,通过MESH网络,来发布语音或者文字调度信息.货车司机通过接入MESH网络的车载终端来接收并执行调度指令,大大提高了生产效率,发送调度指令,接收指令并返回信息,无线视频监控,在堆场的各重要场所布置无线摄像头，采用有线或无线方式就近连接至MESH节点，由监控中心实时集中监控,被压缩成流媒体格式的图像信号从摄像机传送到无线路由器（通过有线或无线方式），再由无线路由器接入到无线网络中，传送到监控中心,ERP、货物条形码、RFID、货运、装卸无线融合,使用寰创通信产品搭建无线MESH网络，使用各种终端（移动PC、RF手持条码等各终端），管理人员可随时随地进行信息传输（各种指令、信息等），根据手持终端机的提示进行各种操作。,借助无线MESH网络的灵活性、移动性和可靠性，可以充分利用已经存在的ERP信息资源，帮助实现信息标准化和提高物流管理质量。,为条形码技术的普及和使用提供平台，提高系统的反应速度，为管理者提供实时准确的决策参考数据。,入库,分检,包装,装车,堆场,堆场仓库流程示意图,收货,存放,管理,无线宽带接入,支持WIFI的终端（PC，手机）接入到无线MESH网络，跳接至MESH落地节点，随时随地访问Internet,室内、室外全区覆盖：堆场的各个重要场所,A200e/A200i,A200e/A200i,A200e/A200i,A200e/A200i,A200e/A200i,A200e/A200i,A200e/A200i,无线VoIP语音通信,整个无线MESH网络覆盖范围内的IP电话终端（WiFi手机、SIP软电话、SIP视频电话，等等）经由无线MESH网络接入到SIP语音服务器（IP PBX）,IP PBX和当地的PSTN网络以中继线相连，实现内部VoIP网络与本地公用电话网的互联,在覆盖范围内拨打内线，实现VoIP通话“零”话费,网络可提供群发短消息等个性化增值业务,交流提纲,堆场无线应用需求,MESH技术与寰创优势,堆场无线应用解决方案,实际案例,实际案例,项目环境,某大型钢铁厂区内有35个火车站点,其中有许多货物堆场和仓库等,厂区内货运主要通过火车在这35个站点之间的20辆火车运输.站点与站点之间的距离在5公里以内.,由于环境地理等的影响,架设有线网络成本昂贵,需要采用一套能提供高速带宽且低成本的无线网络,客户需求,列车调度数据的传输,移动视频监控,铁路沿线和火车内部的WIFI设备接入,实际案例,解决方案,:,在各站点之间分别架设一个固定点无线MESH节点，同时在火车上装上一个车载的MESH节点。,根据客户需求，各站点固定MESH节点主要提供三个功能,各火车站骨干回传,提供火车上移动MESH节点和站点的MESH节点的回传,提供铁路沿线的WI-FI设备，包括PDA，笔记本电脑等终端的WI-FI接入,车载的移动MESH节点的功能：,和固定点所提供的MESH网络建立MESH数据回传网络,提供火车车厢内部的WI-FI覆盖,实际案例,方案:,（,其中58G模块用来做数据回传，2.4G模块用来提供WI-FI设备的接入）,实际案例,在火车头部装有视频监视系统,可以实时的监控车内和车外的情况,实际案例,实现功能,火车上的视频监控信息能够实时传送到监控中心。,火车上能够实时调用指定监控点的实时视频。,监控中心能够与火车进行语音对讲。,火车能够进行实时的数据查询和数据上传。,视频监控点可以通过无线方式接入到监控网络,在无线网络覆盖地区快速部署新增固定监控点等,谢 谢！,Copyright 2007,GBCOM Communication Technology,
