电流与电压的瞬时值讲课讲稿.ppt

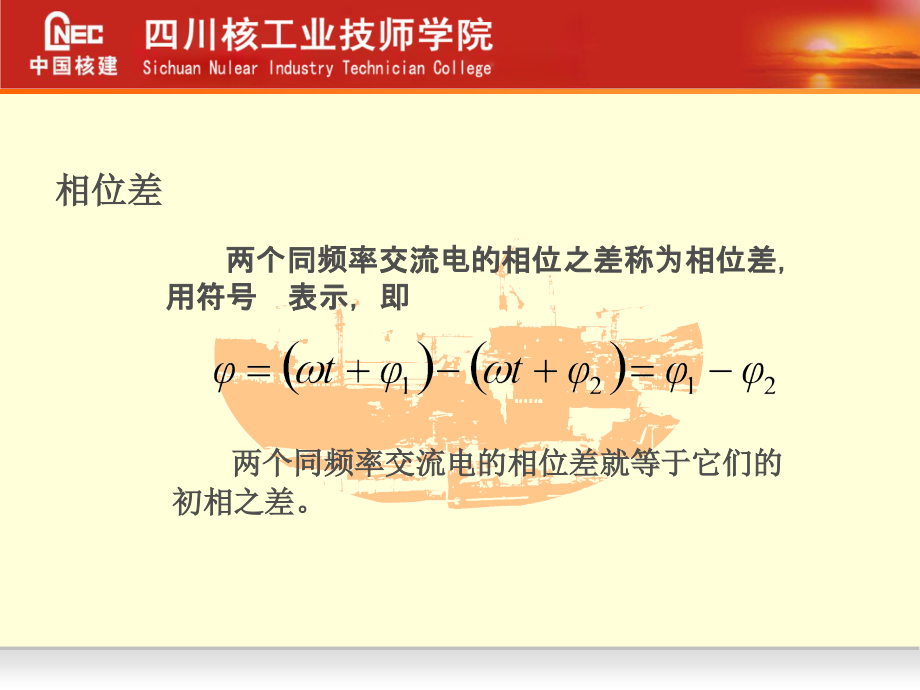

,电流与电压的瞬时值,相位差,两个同频率交流电的相位之差称为相位差，用符号 表示，即,两个同频率交流电的相位差就等于它们的初相之差。,e,1,超前,e,2,e,1,与,e,2,同相,e,1,与,e,2,反相,e,1,与,e,2,正交,正弦交流电的相量图表示法,正弦量都可以用这样一个长度对应有效值、与参考方向夹角对应初相的有向线段来表示，这个量称为,相量。,纯电阻交流电路,上式表明，在正弦电压的作用下，电阻中通过的电流也是一个,同频率,的正弦交流电流，且与加在电阻两端的电压,同相位,。,设加在电阻两端的电压为,u,=,实验证明，在任一瞬间通过电阻的电流,i,仍可用欧姆定律计算，即,i,=U/R =,电路图,相量图,功率曲线图,波形图,电流与电压的数量关系,通过电阻的最大电流,若把上式两边同除以,这说明，在纯电阻电路中，电流与电压的瞬时值、最大值、有效值都符合欧姆定律,。,功率,在任一瞬间，电阻中电流瞬时值与同一瞬间的电阻两端电压的瞬时值的乘积，称为电阻获取的,瞬时功率,，用 表示，即,由于电流和电压同相，所以,P,在任一瞬间的数值都大于或等于零，这就说明电阻总是要消耗功率，因此，电阻是一种,耗能元件,。,纯电感交流电路,常用电感器外型及图形符号,电感对交流电的阻碍作用,对于直流电，起阻碍作用的只是线圈的电阻；对于交流电，除了线圈的电阻外电感也起阻碍作用。电感对交流电的阻碍作用称为,感抗,，用,X,L,表示。感抗的单位是欧姆（,）,。,感抗的计算式为,电感对交流电的阻碍作用，可以简单概括为：,通直流,，,阻交流，通低频，阻高频,。因此电感也被称为,低通元件,。,X,L,=2,fL,=,L,纯电感电路欧姆定律的表达式,：,感抗只是电压与电流最大值或有效值的比值，而不是电压与电流瞬时值的比值，即 ，这是因为,u,和,i,的,相位不同。,设电流,i,为参考正弦量，电压,u,的瞬时值表达式为,电路图,相量图,功率曲线图,波形图,在纯电感交流电路中，电压比电流超前,90,，即电流比电压滞后,90,。,瞬时功率在一个周期内，有时为正值，有时为负值。瞬时功率为正值，说明电感从电源吸收能量转换为磁场能储存起来；瞬时功率为负值，说明电感又将磁场能转换为电能返还给电源。,瞬时功率在一个,周期内吸收的能量与释放的能量相等。也就是说纯电感电路不消耗能量，它是一种,储能元件,。,不同的电感与电源转换能量的多少也不同，通常用瞬时功率的最大值来反映电感与电源之间转换能量的规模，称为无功功率，用,Q,L,表示，单位是乏（,Var,）。其计算式为,纯电容交流电路,电容器与电容量,电力电容,电解电容,瓷介电容,涤纶电容,可变电容,微调电容,直流电不能通过电容器，电容器的这一特性称为,隔直,。,使电容器带电的过程称为,充电,。,充电后的电容器失去电荷的过程称为,放电,。,原来不带电的电容器接上直流电源后，它的两个极板就储存电荷。,电荷量与电压的比值称为电容器的,电容,，用符号,C,表示。它在数值上等于电容器在单位电压作用下所储存的电荷量。,电容的单位是法拉，简称法，用,F,表示，常用较小的单位有微法（,F,）和皮法（,pF,）。,2,电容量,电流与电压的关系,纯电容电路欧姆定律的表达式为：,纯电容交流电路中，电流比电压超前,90,，即电压比电流滞后,90,。,纯电容电路欧姆定律的表达式为：,瞬时功率为正值,电容从电源吸收能量转换为电场能储存起来,瞬时功率为负值,电容将电场能转换为电能返还给电源,纯电容电路不消耗功率，平均功率为零,。,纯电容电路的无功功率为,四、功率,电容也是储能元件,。,此课件下载可自行编辑修改，仅供参考！感谢您的支持，我们努力做得更好！谢谢,
