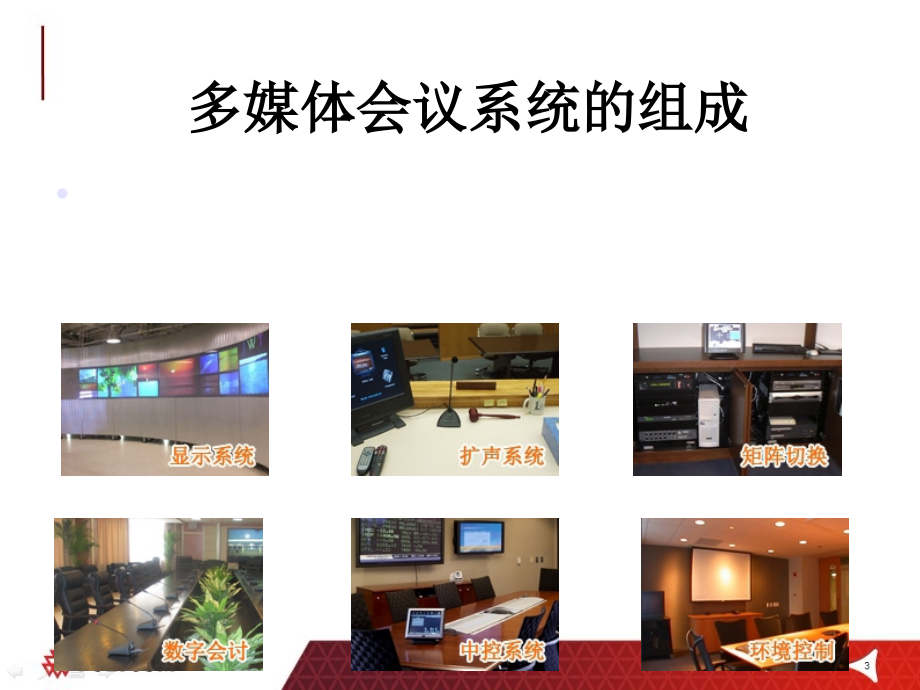

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,多媒体会议室系统集成,多媒体会议系统的组成,多媒体会议系统主要由：显示系统、音响扩声系统、矩阵切换系统、数字会讨系统、中控系统、环境控制系统 等组成；,音响扩声系统,？,扩声的来由？,4,米,80dB,68dB,2,米,62dB,2,米,56dB,50dB,8,米,44dB,16,米,为什么要扩声？,点声源声能传输过程中，遵循平方反比定律。,专 业 音 响 设 备 介 绍,世界专业音响设备生产厂家,(,部分,),美国：,BOSE,、,JBL,、,EAW,、,EV,音箱,DBX,、,DOD,、,LEXICON,周边,CROWN,、,QSC,、,BK,、,SOUNDTECH,功放,MACKLE,、,HARRISON,、,DIGITECH,调音台,SHURE,、,EV,话筒,英国：,SOUNDCRAFT,、,ALLEN,HEATH,、,DDA,调音台,德国：,SENNHEISER,、,BEYERDYNAMIC,话筒,日本：,SONY,、,JVC,、,PIONEER,卡座激光唱机,YAMAHA,周边与功放,audio-technica,话筒,意大利：,RCF,音箱,中国：,LAX,、,C-MARK,、,3,、湖山等,主要音响设备连接应用图,监听耳机,影碟机,会议话筒,有线话筒,无线话筒,调音台,卡座,监听音箱,均衡器,效果器,主音箱,反馈抑制器,音频处理器,功放机,功放机,低音音箱,混音台,音响系统有如下几部分组成,一、音 源,（,CD,，,VCD,，,DVD,，,MD,，,LD,，卡座，,MP3,等）,二、话 筒,三、调 音 台,四、周 边,（均衡器，效果器，压限器，激励器，反馈抑制器等）,五、功 放,六、扬 声 器,七、辅 助 设 备,（耳机，等）,话 筒 （传声器）分 类,从换能原理上分,：,1,动圈式,2,电容式,从传送方式分：,1,有线话筒,2,无线话筒,从指向性上分,：,1,无指向形（全指向）,2,双向形（,8,字形指向型）,3,单项形：,（,1,）心形（,2,）超心形,（,3,）强指向形,电动式（动圈式）话筒,特点：结构简单 坚固耐用 工作稳定 噪音低 现在生产的动圈式话筒性能可以跟电容式话筒相媲美,电容式话筒,特点：灵敏度高 音质好,需要有一个直流供电电源,应用：多用于会议话筒与要求灵敏度较高的话筒,电容鹅颈会议话筒,鹅颈式电容会议话筒,会议话筒,电 容 式 话 筒 展 示,界面话筒,无 线 话 筒,它是利用无线电波在近距离内传递声音信号的传声器,无 线 话 筒 组 成,接收机,手持式发射机,腰包式发射机,乐器专用话筒,领夹式话筒,头戴式话筒,发射机,无线话筒分类：,按载波频率分为,2 VHF,型（又分低频率段,30,50MHZ,高频率段,150,250MHZ,）,3 UHF,型（又分低频率段,300,600MHZ,，高频率段,700,1000MHZ),在音响系统中，不论是扩声，或是录音，只要是运用了话筒，就会遇到以下问题：,反馈（扩声）,话筒被打开数量太多,混响越来越大,直接声音对混响比率正下降,声音越来越不清晰,背景收入扩大,解决方法：,采用自动混音台,控制话筒被打开的数量，当有人在发言，该话筒才被打开,相反当发言完毕的时候，话筒会被自动地关闭,不用人手操作，可以减少人为的错误,Automatic Mixer,自动混音台,话,筒的管家:,即使打开更多的话筒，更多的人在讲话，总输出电平也会被控制在一个固定水平,扩声系统音量不会越来越大,与反馈边缘保持在一固定距离,即使连接多过一台,Shure,的自动调音台，它会不断地检查每一路的讯号,如果检测到,2,个话筒都拾取到相同的语音讯号，它只会打开一个话筒，哪怕这个话筒拾得的电平只比其他话筒高,1dB,。,如果检测到不同的语音讯号，所有这些话筒都会被打开。,永远保持打开最后那只话筒,使保持一个稳定的背景噪音,可以在,DIP,微调开关选择钮取消这个设定,应用,(一):,大型会议,应,用(,二,):,远程会议,自动混音台,视频终端,功放,INTERNET,自动混音台,=,话筒,视频终端,使用话筒的注意事项,防尘 防潮,试音不能采用拍打吹气方法,线缆不易过长,无线话筒接收机需要适当调节，以免有干扰或出现死角,调 音 台,输入：,20,路话筒,/,线路,+2,对立体声,输出：,4,路编组,+1,路立体声,谐波实真,:0.0007%,频率响应,:20-60KHz(0,-1dB),输出噪声,:-83dBu,尺寸,:787x488x142,重量,:14Kg,MACKIE SR24.4 VLZ Pro,24,路,4,编组调音台,调音台,是将多路音频电信号进行技术处理后，依所需的电平值加以混合、分配输送给还音系统重放或录音机予以记录的一种电子音频系统设备。,在音频系统中，以调音台为中心，连接各种信号源设备和音频处理、输出设备。它是录音、扩音、播音系统中的重要设备，是音响工作者进行艺术再创造的主要工具，被誉为专业音频系统的,“心脏”,。,调音台的种类,按使用形式分类,：,1.,便携式,(24,路,)2.,半移动式,(46,路,),3.,固定式,(12,路以上,),按结构形式分类：,1.,一体化,(,调音台、功放、均衡器、效果器等功能集于一身,),2.,非一体化,按用途分类：,1.,录音,2.,扩声,3.DJ,按输入路数分类,:,可分为,6,、,8,、,12,、,16,、,24,、,32,、,48,路等多种,调音台的组成,（一）输入部分,（二）母线部分,（三）输出部分,调 音 台 平 面 图,音响系统中常用插接件,调音台输出部分,周 边,（专业信号处理设备）,专业信号处理设备是配合调音台对音频信号进行各种处理和修饰，达到美化音色和保护后级设备的作用。常用的专业信号处理设备有：,均衡器,效果器,压限器,激励器,分频器,反馈抑制器等,均 衡 器,一种用来对频率曲线进行调节的音频设备,常用的是图示均衡器,(,如图,),作用,：,1.,校正频率失真,2.,改善室内声场,3.,抑制声反馈,4.,提高语言清晰度,5.,提高音响艺术的 表现效果,效 果 器,混响效果器作用,:,1.,改变厅堂的混响时间，以增加空间感，提高音响系统的丰满度,2.,可制造特殊效果，如山谷、山洞回声效果,3.,调节混响声和直达声的比例，可体现声音的远近感和深度感,延时效果器作用,：,1.,利用哈斯效应，解决了声象一致问题,2.,消除回声，提高扩声系统的清晰度,3.,模拟建筑声场中的近次反射声，改善厅堂的听音条件,4.,产生合唱效果,5.,对音频信号加工润色，改善其厚度和力度，使声音甜润悦耳,6.,与混响器组合成立体混响系统，模拟厅堂效果制造特殊效果,效果器,是模拟各种声学效果的音频处理设备，它可以弥补自然混响的不足用以来改变和美化音色，还可以产生各种特殊的音响效果以增强音响艺术的感染力。,它分为,混响效果器,（主要处理反射声小于,50MS,的反射声内容）和,延时效果器,（主要处理反射声间隔大于,50ms,的反射声内容）,压 限 器,压限器又称压缩,/,限幅器，是用于压缩（或限制）节目信号的动态范围，避免过激失真的音频信号处理设备。,作用：,1.,抑制信号幅度，保护扩声系统,2.,产生特殊的音响效果,3.,使音量变化平稳,激 励 器,激励器是对音频信号添加谐波成分以改善听感的音频处理设备,作用：,1.,提高声音的清晰度和表现力，使声音悦耳动听，降低听音疲劳,2.,增加声音图像的立体感，改善声音的定位和层次感,3.,提高放声的音质，明显改善声音的特性,4.,可以强化乐器音色特征，使该乐器更加突出,分 频 器,分频就是把信号分成两个或两个以上的频段，它能使扬声系统中的各种扬声器都工作于最佳的频率范围内，从而提高了功放的工作效率，降低了音箱的频率失真，实现高保真重放声音信号的目的。用于实现分频任务的电路或音频设备称为,分频器,分类：,按信号频段分：二分频、三分频和四分频,按工作原理分：,1.,功率分频器（功放输出和组合扬声器之间的无源分频器，结构简单，造价较低）,2.,电子分频器（位于功放之前，把分好的信号电压分别送入各自功放，再有功放直接驱动各自扬声器，多用于专业场合）,反 馈 抑 制 器,声反馈,：话筒的音量较大提升时，音箱的声音会传入话筒引起啸叫，这种现象就是声反馈。,扩声系统产生反馈现象，主要是因为某些频率点过强,反馈抑制器：自动寻找啸叫点并将其衰减的设备,功 放 机（专业放大器）,功放机是将音频的电压信号转换成音频功率信号，驱动扬声器的音频设备,功放级一般有前置放大、驱动放大、末级功率放大三部分组成,前置放大与驱动放大组成一体叫前级，末级功率放大单独成为一级叫后级,功放机技术指标,后级是功放的关键部件，它的技术指标代表着整个功放的指标,功放的主要技术指标：,1.,额定功率连续正弦波功率，在,1kHz,正弦输入，额定负载下，总谐波失真小于,1,的条件下所能输出的功率,2.,总谐波失真输出信号中杂波成分占原量的百分比,3.,转换率反映末级功放管对爆破声信号的反映跟随能力,4.,阻尼因子以,1kHz,输入信号情况下，输出负载,8,欧与功放管内阻之比作为阻尼因子,5.,频响曲线增益随频率的变化曲线,6.,输出阻抗额定输出功率的情况下，输出端呈现的阻抗,扬 声 器,扬声器,是电声转换部件，将声音电信号转换成声音,专业音箱的分类：,按音箱的用途分：,1.,扩声,2.,监听,按音箱的结构分：,1.,密闭式,2.,倒相式,3.,号筒式,按音箱体积分：,1.,落地式,2.,书架式,专业音箱的技术指标,1.,功率（额定功率 最大功率 最小推荐功率）,2.,频率响应发出的声压级在有效频率范围内的变化,3.,发散性（指向性）,4.,标准阻抗（额定阻抗）,5.,效率,6.,灵敏度,7.,失真,多谢各位！,Thank you!,
