深圳国人通信有限公司

SGR-W500-I SGR-W500-I(FIT)
无线接入点

用户手册

深圳国人通信有限公司
Http://

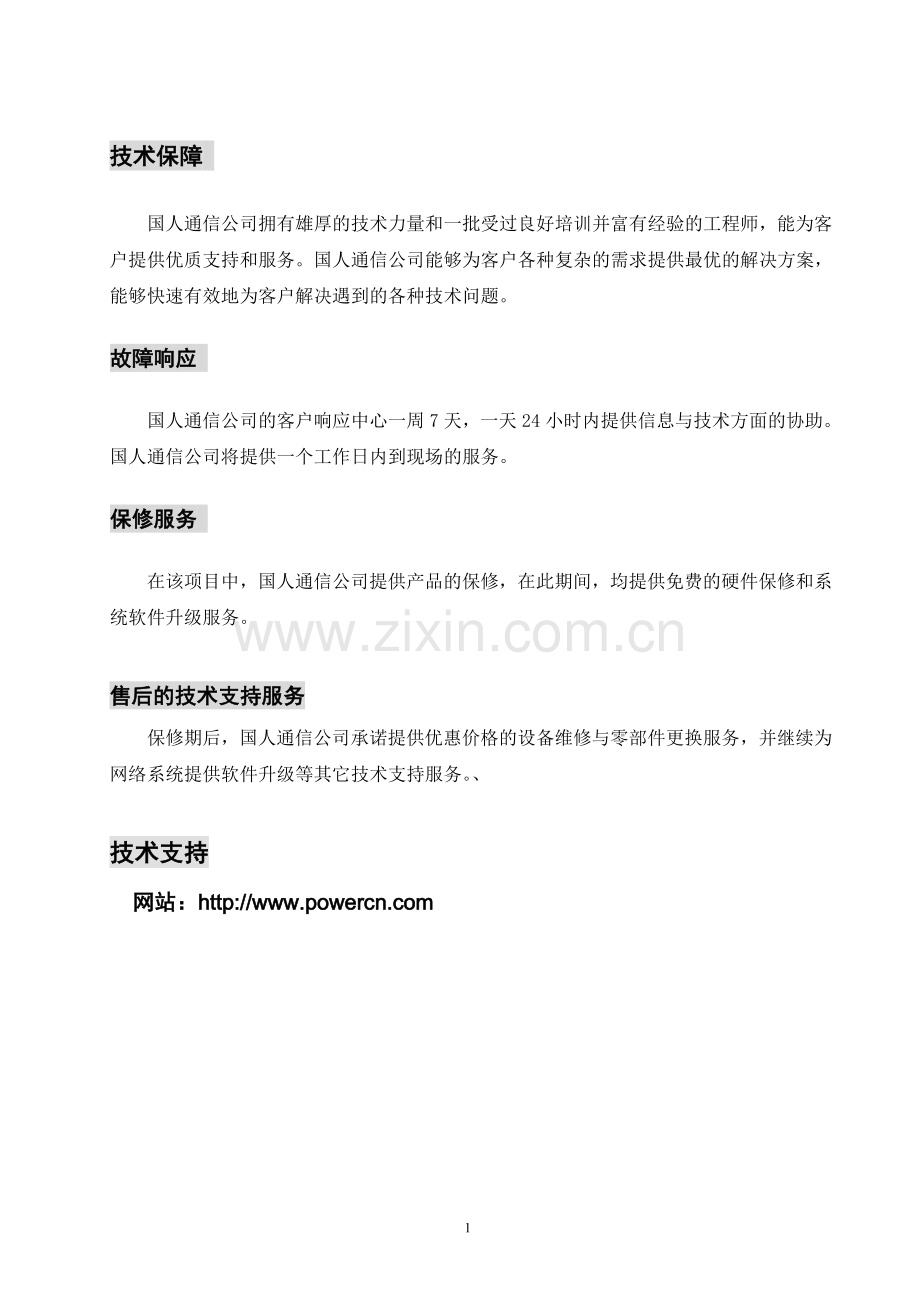

技术保障
国人通信公司拥有雄厚的技术力量和一批受过良好培训并富有经验的工程师，能为客户提供优质支持和服务。国人通信公司能够为客户各种复杂的需求提供最优的解决方案，能够快速有效地为客户解决遇到的各种技术问题。
故障响应
国人通信公司的客户响应中心一周7天，一天24小时内提供信息与技术方面的协助。国人通信公司将提供一个工作日内到现场的服务。
保修服务
在该项目中，国人通信公司提供产品的保修，在此期间，均提供免费的硬件保修和系统软件升级服务。

售后的技术支持服务
保修期后，国人通信公司承诺提供优惠价格的设备维修与零部件更换服务，并继续为网络系统提供软件升级等其它技术支持服务。、

技术支持
网站：

目 录
1. SGR-W500-I SGR-W500-I(FIT)室内AP简介 1
1.1 产品特性 1
1.2 产品应用 1
2. AP产品安装 2
2.1 产品信息 2
2.2 AP硬件安装 3
2.3设置独立控制型AP时计算机的配置 5
3. 配置独立控制型AP 6
3.1 WEB登录 6
3.2系统状态 8
3.3 基本配置 8
3.4 系统配置 9
3.4.1 更改帐户 9
3.4.2访问控制 11
3.4.3 系统重启动 11
3.4.4 恢复出厂配置 12
3.4.5 数据备份 13
3.4.6 数据恢复 14
3.4.7 软件升级 17
3.5 系统功能配置 18
3.5.1无线参数配置 18
3.5.2 MSSID-VLAN配置 20
3.5.3 MAC地址过滤 22
3.5.4 网管设置 23
3.5.5系统时间设置 24
3.6 WAPI配置 25
3.6.1 WAPI证书配置 26
3.7 退出系统 28
3.8 硬件恢复默认设置 28
3.9 电池使用注意事项 28
3.10 名词解释 29
4 胖AP转瘦AP操作 29

附录1：SGR-W500-I SGR-W500-I(FIT)主要性能技术指标 31

32
用户手册

SGR-W500-I SGR-W500-I(FIT)室内AP简介
SGR-W500-I/SGR-W500-I(FIT)室内AP是新一代电信运营级无线接入点设备，SGR-W500-I/SGR-W500-I(FIT)支持2.4GH,可在多个网络与客户端之间提供经济高效的高速无线连接。利用SGR-W500-I和SGR-W500-I(FIT)室内AP无线接入点构建局域无线网络和城域无线网络可为部署人员提供灵活易用的解决方案，满足专业人员的安全要求，并且SGR-W500-I和SGR-W500-I(FIT)室内AP的设计完全满足军用级标准。SGR-W500-I和SGR-W500-I(FIT)室内AP产品为用户提供了一整套全新的无线网络安全接入解决方案，其优秀的安全性和良好的兼容性，能够最大限度满足专业用户的严格要求并充分保护其投资。
1.1 产品特性
●使用2.4GHz ISM频段，无需申请注册。
●可实现较大范围无线局域网的覆盖
●提供高可靠性的WEP、WPA1、WPA2、WAPI等安全加密功能
●传输速率高达54Mbps，在嘈杂的环境以及距离很远的情况下，自动选择最佳的数据传输速率
●提供1、2、5.5、11和6、9、12、18、24、36、48、54Mbps的传输速率
●具有MAC地址控制功能
●重量轻、尺寸小，安装方便，用户管理界面友好，即插即用
1.2 产品应用
该产品为网络用户提供快速、可靠、高效的无线接入解决方案:
●远程访问公司网络
E-mail收发，文件传输及终端仿真等。
●网络连线困难的环境
历史古老的建筑、石棉建筑结构等布线较为困难的地方。
●移动办公系统
零售商、制造商，以及需要经常改变工作场所的用户。
●为特殊项目而需要临时搭建局域网
在商业展示、展览馆以及建筑工地等需要搭建临时局域网的地方；零售商、机场及航运公司等在工作高峰时段内需要扩展空间的时候；财务审计人员需要临时建立客户工作组的情况。
●移动工作者访问数据库
医生、护士、零售商需要移动访问数据库，实现信息共享。
●家庭办公用户（SOHO）
适合需要容易且快速安装小型计算机网络的家庭办公用户。
●高安全性
支持ESSID和WEP加密功能，同时可以限制访问网络的MAC地址列表，可以使得那些对数据加密有特殊要求的用户放心地使用网络。
AP产品安装
本章描述了设备的初始化安装。
2.1 产品信息
安装之前，请确认产品包括以下各项内容，如果其中任一项缺少或损坏，请与本地销售取得联系。
IEEE 802.11b/g室内AP(100mW) SGR-W500-I 或
IEEE 802.11a/b/g室内AP 100mw SGR-W500-I(FIT) *1台
天线 *2根
48V电源适配器 *1个
供电模块 *1套
产品合格证 *1张
光盘（用户手册） *1张
2.2 AP硬件安装
按照下面的步骤安装你的AP。
u 设备位置选择
安装AP前，需为AP选择一个合适的安放位置。为保证无线接入的效果，请确保与相邻同频段无线设备所用信道无重叠。
u 网络连接
本设备支持10Mbps、100Mbps或10/100Mbps自适应的以太网连接，请使用网线将该设备的有线口与HUB或交换机连接。如图2-1所示：

图2-1
请您按照如下步骤建立无线网络：
● 将无线接入点通过双绞线连接至以太网接口；
● 设置无线接入点指定IP地址、子网掩码、网关等；
● 设置无线接入点工作模式及SSID、频道（工作信道）、是否加密等。
◆连接电源
a. 使用PoE供电方式，系统连接方式如下图所示：

图2-2 POE连接方式
请您按照如下步骤建立PoE供电的系统连接：
● 如图2-2将AP设备的“10/100 ETHERNET”接口与PoE模块的“Data&Power OUT”
接口连接；
● 如“图2-2”将PoE的“Data IN”口与网络设备连接（如Hub等)；
● 将AP电源适配器与PoE的电源输入“DC 48/0.6A”接口连接。
b. 直接使用AP电源适配器供电
系统连接方式如图2-3所示：

图2-3POE 系统连接方式
请您按照如下步骤建立AP电源适配器的系统连接：
●连接AP电源适配器的输入插头连接到“AC 100V～240V， 50Hz～60Hz”插座；
●连接AP电源适配器输出电压插头到AP的“DC 48V/0.6A”输入口。
2.3设置独立控制型AP时计算机的配置
计算机需要安装一块网卡，直接或间接通过外部的集线器或交换机连接电源适配器的Network口。安装，激活TCP/IP，配置IP地址。请按照下列步骤进行配置：
◆Windows 98/Me：
单击开始，设置，控制面板。
双击网络图标，点击设置， 选择TCP/IP，单击属性，然后在TCP/IP属性窗口里设置。
指定IP地址： 必须设置网卡IP地址与AP的IP地址在同一个网段。SGR-W500-EBI的默认IP地址为192.168.1.20，则用户网卡的地址必须设置为192.168.1.X（X不能为20），并且在网关一项添加无线网桥的地址。
重新启动计算机
◆Windows 2000/XP：
Windows 2000，点击开始，设置，网络和拨号连接；Windows XP，点击开始，控制面板，双击网络连接图标，若没有找到则将控制面板窗口切换到经典视图。
选中要设置的网卡连接，单击右键，打开属性对话框。
在此连接使用下列选定的组件框，选择Internet协议（TCP/IP）。
单击属性。
在Internet协议（TCP/IP）属性对话框，选择使用下面的IP地址。

图2-4 设置IP地址
3. 配置独立控制型AP
IEEE 802.11a/b/g室内AP的提供缺省的参数设置，只需要简单的安装及供电就可以使其工作。但在有些情况下会根据网络管理的需要重新进行配置。以下是通过Web方式配置胖AP的过程。
3.1 WEB登录
打开浏览器，在地址栏中输入AP的IP地址（默认为https://192.168.1.20），敲回车键后，打开如下图所示登录页面。

图3-1 登陆界面
在出现如上图所示的登录页面后，输入用户名admin和口令password，单击“登录”。如果您输入的用户名和口令验证成功，则进入无线接入点“系统状态”页面，如下图所示；如果验证失败，则会回到用户登录页面，这时需要您重新输入用户名和口令。

图3-2 系统状态界面
3.2系统状态
单击左侧导航栏“系统状态”菜单，进入设备的系统状态。
显示无线接入点的IP地址、子网掩码、网关、有线MAC地址、有线网络状态、主机名、无线MAC地址、无线信道、无线模式、发射功率、负载均衡、用户隔离设置、RTS门限、报文分段门限、Beacon帧间隔、证书类型、证书状态等信息。如图3-3所示：

图3-3 系统状态界面
3.3 基本配置
单击左侧导航栏“基本配置”菜单，进入基本配置界面如图3-4所示：

图3-4 基本配置界面
操作步骤：
● 输入主机名(最长32字节的可打印字符，支持中文字符)；
● 配置LAN口的IP地址和子网掩码；
● 配置LAN口网关；
● 单击“确定”按钮，配置立刻生效。
3.4 系统配置
单击左侧导航栏“系统配置”菜单，进入设备的系统配置。
3.4.1 更改帐户
更改登录WEB界面的密码，如图3-5所示：

图3-5 更改帐户界面
● 输入原密码，以便系统确认操作者的合法性，防止非法用户修改；
● 输入新密码以及确认新密码；
● 单击“确定”按钮后，若修改成功，配置即刻生效，将弹出如图3-6所示对话框：

图3-6
3.4.2访问控制

图3-7 访问控制界面
3.4.3 系统重启动
（1） 当无线接入点（AP）无法正常工作时，您可以单击该菜单，重新启动系统，如图3-8所示：

图3-8
（2）如果您确认此操作，请单击“确定”按钮，并等待系统重新启动，如图3-9所示：

图3-9 系统重启界面
系统重新启动完成后，会自动进入Web管理登录页面。如果系统自动登录未成功，请在浏览器的地址栏中输入IP地址，再进行登录。
3.4.4 恢复出厂配置
以下步骤引导您将系统恢复到出厂配置状态。恢复出厂配置后，所有配置信息将丢失，系统的IP地址恢复到192.168.1.20。
（1） 单击左侧导航栏的“恢复出厂设置”菜单，如图3-10所示：

图3-10
（2） 如果您确认要进行恢复出厂配置，请单击“确定”按钮，如图3-11所示：

图3-11 恢复出厂配置界面
（3） 恢复出厂设置后系统将自动重新启动，请您重新登录系统。
3.4.5 数据备份
本设备提供了重要数据备份功能。该功能可以备份设备的全部用户配置和数据文件（如证书相关数据）到本地存储介质，有效防止AP在异常情况下丢失敏感数据。已备份的数据可以重新导入到其他同型号AP之中，此时用户可以通过“数据恢复”功能重新获得与原有设备相同的配置、数据和服务状态。
数据备份步骤如下：
1. 首先，单击左侧导航栏的“数据备份”菜单，则出现如图3-12所示：

图3-12 数据备份界面
2. 再单击“确定”按钮，则会弹出下载备份数据页面，如图3-13所示：

图3-13
3. 最后单击保存按钮，将备份数据保存到本地硬盘即可。
3.4.6 数据恢复
数据恢复功能可以恢复AP备份的数据。
数据备份步骤：
1. 首先，单击左侧导航栏的“数据恢复”菜单，如图3-14所示：

图3-14 数据恢复界面
2. 再单击该页面的“浏览”按钮，选择以前备份的数据文件，如图3-15所示：

图3-15
3. 选择备份的原始数据文件后，再单击“打开”按钮，如图3-16所示：

图3-16 数据备份页面
4. 单击“确定”按钮，完成恢复功能。恢复成功后，则会弹出恢复成功的提示信息，
如图3-17所示：

图3-17 数据备份页面
3.4.7 软件升级
通过升级本设备的软件，设备将为您提供新的功能。
软件升级的具体步骤如下：
1. 单击左侧导航栏的“软件升级”菜单，如图3-18所示：

图3-18 软件升级界面
2. 再单击该页面的“浏览”按钮，选择要升级的软件包，单击“确定”按钮，完成设备软件的升级。软件升级完成后请重新登录并进行配置。
3.5 系统功能配置
单击页面左侧导航栏“系统功能配置”按钮，进入系统功能配置功能配置界面。系统功能配置包括“无线参数配置”，“MSSID-VLAN配置”，MAC地址过滤”，“网管设置”，“系统时间设置”五部分。
3.5.1无线参数配置
1.单击左侧导航栏“无线参数配置”菜单，进入无线参数配置界面，如图3-19所示。高级参数包括RTS门限、报文分段门限、Beacon间隔、发射功率、用户隔离设置、负载均衡设置、无线模式和无线信道等。请您在配置这些参数前确认您已了解这些参数的含义及使用方法。

图3-19 无线参数配置界面
注意：
通过此页面您可以：
1) 通过启动/关闭某一个无线模式的射频，使某个无线网卡处于工作/关闭状态。
2) 无线网卡根据当前环境自动扫描信道。
3) 选择支持2.412-2.472GHz或5.725 ～ 5.85GHz的工作频段（该工作频段应在符合国家无线电管理法规和相关规定的前提下使用）。
4) 在某种情况下，选择支持“客户端采用WZC（无线零配置）配置无线网络”功能，其目的是使客户端能采用WZC接入开放式的无线接入点。在此项功能关闭的情况下，若当前创建了两个相同SSID，其中一个启用了WAPI安全机制，另一个采用开放式认证，那么使用无线零配置的客户端就无法扫描到采用开放式认证的SSID。
5) 选择客户端是否支持客户端证书自动下载。
2．名词解释
1）RTS门限：发送请求（RTS）主要用于解决“隐藏节点”问题，输入数值范围（1~2347）。
2） 报文分段门限：分段机制的应用是为了提高无线网络的通信效率，输入数值范围（256~2346）。
3）Beacon间隔：设置AP发送Beacon帧的时间间隔，输入数值范围（100~1000）（单位：毫秒）。
4）发射功率：AP的发射功率可调（12％、25％、50％、100％）。
5）用户隔离设置：禁止同一个AP下的无线用户之间互相访问。
6）负载均衡设置：基于用户数的负载均衡。
7）无线模式：设置无线网卡的工作模式。
8）无线信道：设置无线网卡工作的信道。有2种设置方法：（1）当选择自动的时候，无线网卡自动选择信道。（2）根据无线网卡工作的模式选择信道。
3.5.2 MSSID-VLAN配置
单击左侧导航栏“MSSID-VLAN配置”菜单，进入多SSID-VLAN配置界面，如图3-20所示。通过点击“修改”，“删除”或者“添加”按钮对多SSID的功能进行设置。如安全策略，是否隐藏SSID，VLAN ID，QoS等。需要注意的是每个SSID的AP可以设置不同的共享密钥，但如果是证书鉴别的安全方式，则需要为AP安装一个证书，证书安装方法见3.6节。

图3-20 MSSID-VLAN配置界面
1． 单击“添加”按钮，进入如图3-21的界面：

图3-21 MSSID-VLAN配置界面
2．当输入各种参数，点击“确定”按钮后，会在MSSID-VLAN页面出现新添加的这个SSID条目。如添加了guoren1的SSID条目后，如图3-22所示：

图3-22 MSSID-VLAN配置界面
3．选中一个条目后，点击“删除”按钮，删除选中的条目。
4．选中某个条目后，点击“修改”按钮后，对这个条目的参数进行修改。
5．如果VLAN功能发生变更，需要将当前的所有条目删除后才能进行。
注：
MAC地址过滤规则的三种选择：
1) 开放式表示任何客户端都可以接入。
2) 白名单表示存在于MAC地址过滤列表里面的客户端才可以接入。
3) 黑名单表示存在于MAC地址过滤列表里面的客户端不可以接入。
3.5.3 MAC地址过滤
（1）通过识别MAC地址来实现AP对客户端的访问控制，在MAC列表中所列MAC地址的客户端根据MSSID-VLAN配置里的MAC地址过滤规则来确定可以接入（或者被阻止接入）AP。单击左侧导航栏“MAC地址过滤”菜单按钮，进入MAC地址过滤功能配置界面。如图3-23所示：

图3-23 MAC地址过滤界面
（2）您只需通过添加/删除 MAC地址列表，就可以自由控制客户端的访问。
注意:如果管理员使用无线的方式管理设备，在启用MAC地址过滤功能时，管理员应该首先将自己的MAC地址添加到允许访问的MAC地址列表中。
3.5.4 网管设置
单击左边导航栏的“网管设置”菜单，打开网管服务器参数配置界面后，如图3-24所示：

图3-24 网管设置界面
具体设置参照下表：
配置信息
说明
Trap Server IP
第一个接收SNMP Trap报文的网管服务器IP地址
Trap Server2 IP
第二个接收SNMP Trap报文的网管服务器IP地址
Trap Server Port
网管服务器接收SNMP Trap报文的端口号
Read Community
网管服务器通过SNMP协议访问AP的读共同体名称，必须以字母开头，可包含英文字母/数字/下划线，长度为1-32之间。
Write Community
网管服务器通过SNMP协议访问AP的写共同体名称，必须以字母开头，可包含英文字母/数字/下划线，长度为1-32之间。
参数设置完后，单击确定按钮进行更新。
3.5.5系统时间设置
通过设置此项参数，可以保持AP的时刻与网络时间服务器的时刻同步。单击左侧导航栏的“系统时间设置”菜单，打开页面，如图4-25所示：

图3-25 系统设置界面
2. 选择“自动与Internet服务器时间同步”，并输入时间服务器的地址。单击“确定”按钮，配置立即生效。
注：页面每隔60秒刷新一次。
3.6 WAPI配置
3.6.1 WAPI证书配置

图3-26 WAPI证书配置界面
AP证书安装：当“证书状态”栏显示“无效”时，请您安装从鉴别服务器处申请的证书。
1. 单击“证书安装”按钮，弹出证书安装窗口，如图3-27所示：

图3-27
2. 选择需要安装的证书类型，如选择了X.509证书。
3. 单击“浏览”按钮，选择证书文件，单击“确定”按钮。
4. 配置AP信任的AS的IP地址。如果信任的AS为本机内置AS,则系统自动在AS IP地址输入框输入，如图3-28所示的窗口：

图3-28 WAPI证书配置界面
5. 单击“确定”按钮，完成配置。
3.7 退出系统
单击页面左侧的<退出系统>按钮，返回登录主界面，您接着再单击<退出>按钮，即可退出WEB管理界面并自动关闭浏览器。
提示
为防止非法用户利用历史记录登录WEB界面而修改配置，请您在关闭“浏览器”之前，务必通过此方式退出。
3.8 硬件恢复默认设置
将系统恢复到出厂配置状态
操作步骤：
1. 切断AP的电源；
2. 重新给AP加电，并立刻按下AP后面板中的<Reset>按钮，并保持；
3. 当WLAN指示灯闪烁时，释放<Reset>按钮，系统开始恢复出厂配置；
4. 等待30秒左右，WLAN指示灯停止闪烁，表示系统已经恢复为出厂时的配置。
3.9 电池使用注意事项
（1）电池型号：CR2032钮扣电池，更换必须使用同型号电池。
（2）安装前要检查电池极端和所用器具及其接点，以保证清洁和良好的导电性，所用器具不能造成短路。
（3）安装时请认清正、负极标记。使用电池时，防止短路和正、负极错接。
（4）电池不可加热、充电，以免发生爆炸、破损、漏液等。
（5）不可将电池投入火中。非专业人士请勿拆卸电池，以免发生危险。
（6）妥善保管好微型电池，防止幼、婴和小孩吞入口中。
（7）注意电池的规定使用期限，以免超期使用影响电池的使用效益，而使您的经济蒙受损失。
注意
用错误型号电池更换会有爆炸危险，请按照上述要求使用电池！
3.10 名词解释
WAPI(WLAN Authentication and Privacy Infrastructure)：无线局域网鉴别与保密基础结构，它由无线局域网鉴别基础结构WAI(WLAN Authentication Infrastructure)和无线局域网保密基础结构WPI(WLAN Privacy Infrastructure)组成。
WAI（无线局域网鉴别基础结构）：它利用公钥密码技术，用于BSS中STA与AP之间的相互身份鉴别，是实现WAPI的基础。
WPI（无线局域网保密基础结构）：采用WAI过程协商出的会话密钥及保密算法对数据进行加/解密，满足与有线LAN“等价的”保密目标。
鉴别服务器(Authentication Server)： 它的基本功能是实现对证书的管理和用户身份的鉴别。
WAPI系统应用模式：WAPI系统的应用有两种安全机制，共享密钥安全机制和证书安全机制。
4 集中控制型AP（瘦AP）的配置
• 瘦AP是由胖AP转换而来的，步骤：
• （1）用网线接上AP，如果AP 不是出厂的的默认配置，则先将AP 先恢复到出厂设置，同时将本机的IP地址设置成192.168.1.42或192.168.1.72，如下图所示：

• （2）打开IE浏览器，输入https://192.168.1.20，打开如下界面：

• （3）：将上述URL 的 https://192.168.1.20/cgi-bin/login.cgi 中的login.cgi 改成testsap.cgi，按回车键，打开如下界面：

图4.1 胖瘦AP的转换界面

• （4）在ap_id 的内容框中填写要转换的瘦AP 的ID 值，如500mW 型号为SGR-W500-EBI的胖AP要转成对应的瘦AP信息：
500mW瘦AP：SGR-W500-EBI(FIT)
1503: SGR-W500-EBI(FIT) 802.11b/g室内瘦AP(500MW) SGR-W500-EBI(FIT) 500MW
上述瘦AP 的ID 为1503,则在ap_id 中填写瘦AP 的ID 值：1503，再点页面中的“确写”按钮，就进入了AP的转换，在AP的转换过程中，可以看到AP的指示灯会闪烁，转换完成后进入AP的重启阶段，等重启结束，AP的类型转换整个转换完成。
• 国人通信室内瘦AP通过集中控制器（AC）统一控制。国人通信室内瘦AP将胖AP设置成瘦AP以后没有固定的IP 地址，而由接入的集中控制器（AC）动态分配IP地址。得到地址后的室内瘦AP的配置跟胖AP相同。AC统一下发SSID、统一给AP动态下发IP地址、给用户终端动态下发IP地址。

附录1：SGR-W500-I SGR-W500-I(FIT)主要性能技术指标
产品规格表
产品型号
SGR-W500-I
所支持的数据传输速率
54Mbps, 48Mbps, 36Mbps, 24Mbps, 18Mbps,12Mbps, 11Mbps, 9Mbps, 6Mbps, 5.5Mbps, 2Mbps, 1Mbps
网络标准
802.11b/g
上行链路
802.3/u 10/100Base-T 以太网
频段
2.412 ～ 2.4835GHz
可用信道
2.4GHz频段： 13个信道
扩频方式
直接序列扩频（DSSS）/正交频分复用（OFDM）
媒质访问协议
载波侦听多址访问/碰撞避免 (CSMA/CA)
调制
5.5/11 Mbps (CCK) 6Mbps/9 Mbps/12 Mbps (ERP-OFDM)
2 Mbps (DQPSK) 18 Mbps/24 Mbps/36 Mbps (ERP-OFDM)
1 Mbps (DBPSK) 48 Mbps/54 Mbps (ERP-OFDM)
接收灵敏度
IEEE802.11g@PER<10%
54Mbps： -70dBm ；48Mbps： -72dBm ；
36Mbps： -75dBm ；24Mbps： -79dBm ；
18Mbps： -84dBm ；12Mbps： -87dBm
9Mbps： -91dBm ；6Mbps： -92dBm ；
11Mbps： -84dBm；5.5Mbps： -85dBm；
2Mbps： -89dBm ；1Mbps： -92dBm
传输功率
20±1dBm
符合规定
中华人民共和国无线电管理条例 中华人民共和国无线电管理委员会2.4GHz频段使用规定（信部无[2002]353号）
符合SNMP
dot11 MIB和MIB II
天线
2个R-SMA 5dBi全向偶极天线
安全机制
WAPI安全机制和802.11i标准
用户隔离/外网访问限制/MAC地址过滤
状态LED
4个状态指示灯：POWER/WAPI/WLAN/LINK
后面板接口
ANT1/DC 48 0.6A/ETHERNET/CONSOLE/ANT2
远程配置管理
HTTP（基于浏览器的全中文Web配置）
支持网管系统
尺寸
227 mm (长) * 180mm（宽）* 34 mm（高）
重量
1.800 Kg
工作环境
-10℃～55℃，湿度（非冷凝）：5%～95%
存储环境
-20℃～ 80℃，湿度（非冷凝）：5%～95%

电源
电源适配器：输入100～240V，50Hz～60Hz/AC，
输出48V/0.6A DC POE供电器
功耗
8W

防雷

电源防雷保护
标称工作电压：48V
最大工作电压：57V
启动电压： <80V
通流量： ≥10KA（@8/20us）

网线防雷保护
保护线数： 四线
最大嵌位电压：5.5V
通流量：≥5KA（@8/20us）
插入损耗：0.5dB
