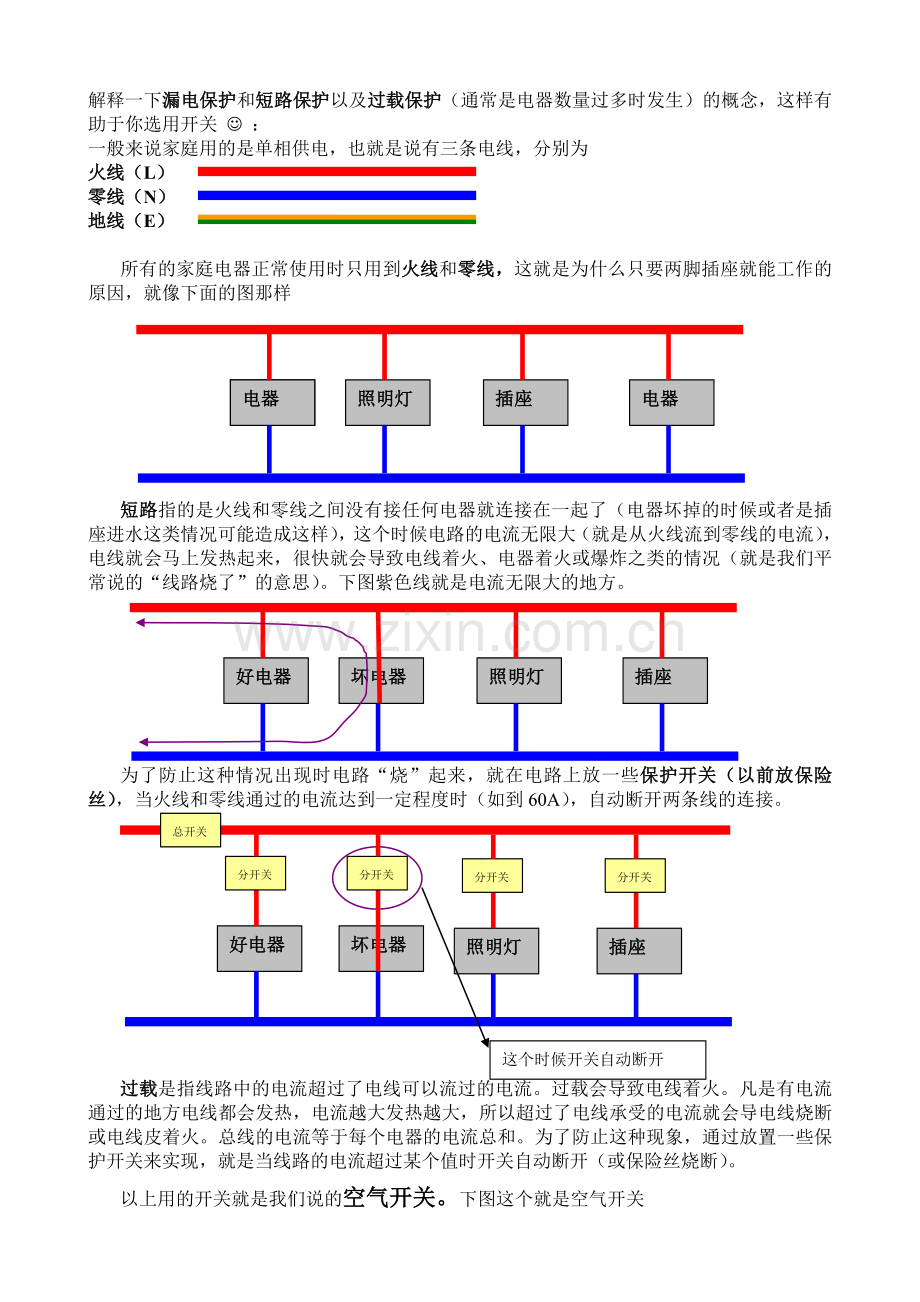

解释一下漏电保护和短路保护以及过载保护（通常是电器数量过多时发生）的概念，这样有助于你选用开关 J ：
一般来说家庭用的是单相供电，也就是说有三条电线，分别为
火线（L）
零线（N）
地线（E）

所有的家庭电器正常使用时只用到火线和零线，这就是为什么只要两脚插座就能工作的原因，就像下面的图那样

电器
照明灯
插座
电器
电器

短路指的是火线和零线之间没有接任何电器就连接在一起了（电器坏掉的时候或者是插座进水这类情况可能造成这样），这个时候电路的电流无限大（就是从火线流到零线的电流），电线就会马上发热起来，很快就会导致电线着火、电器着火或爆炸之类的情况（就是我们平常说的“线路烧了”的意思）。下图紫色线就是电流无限大的地方。
好电器
坏电器
照明灯
插座

为了防止这种情况出现时电路“烧”起来，就在电路上放一些保护开关（以前放保险丝），当火线和零线通过的电流达到一定程度时（如到60A），自动断开两条线的连接。
总开关
好电器
分开关
照明灯
分开关
插座
分开关
坏电器
分开关
这个时候开关自动断开

过载是指线路中的电流超过了电线可以流过的电流。过载会导致电线着火。凡是有电流通过的地方电线都会发热，电流越大发热越大，所以超过了电线承受的电流就会导电线烧断或电线皮着火。总线的电流等于每个电器的电流总和。为了防止这种现象，通过放置一些保护开关来实现，就是当线路的电流超过某个值时开关自动断开（或保险丝烧断）。
以上用的开关就是我们说的空气开关。下图这个就是空气开关

空气开关
漏电：指的是人接触到线路，或者线路潮湿导致了一部分的电直接流向了大地而不是流过零线的情况。表现为零线和地线之间有电压。正常情况下零线和地线之间是没有电压的。
总开关

电器
分开关
插座
分开关
照明灯
分开关
电器
分开关

有电压

大地

为了防止这种情况，就要在电路中放个东西检测零线和地线之间有没有电压，这个就是漏电保护器。 当检测到该电压时，漏电保护器切断电路，因此漏电保护功能附加在空气开关上形成带漏电保护的空气开关，如下图，有的人又称为漏电开关。
空气开关
这个就是漏电保护器

漏电开关

一般来说漏电保护用在人平时会接触到的地方，如电器和插座等，照明灯的电路一般不需要用。也就是说总开关和照明灯用空气开关，而其他的用漏电开关。
空气开关
照明
空气开关
电器
漏电开关
插座
漏电开关
热水器
漏电开关

下面给个网上找到的例子：

单个开关电流的计算：
家里用电电压U为220V。
单个开关连接的电器总功率为P
则电流I=P/U
理论选择为计算出来的电流的1.5倍。
