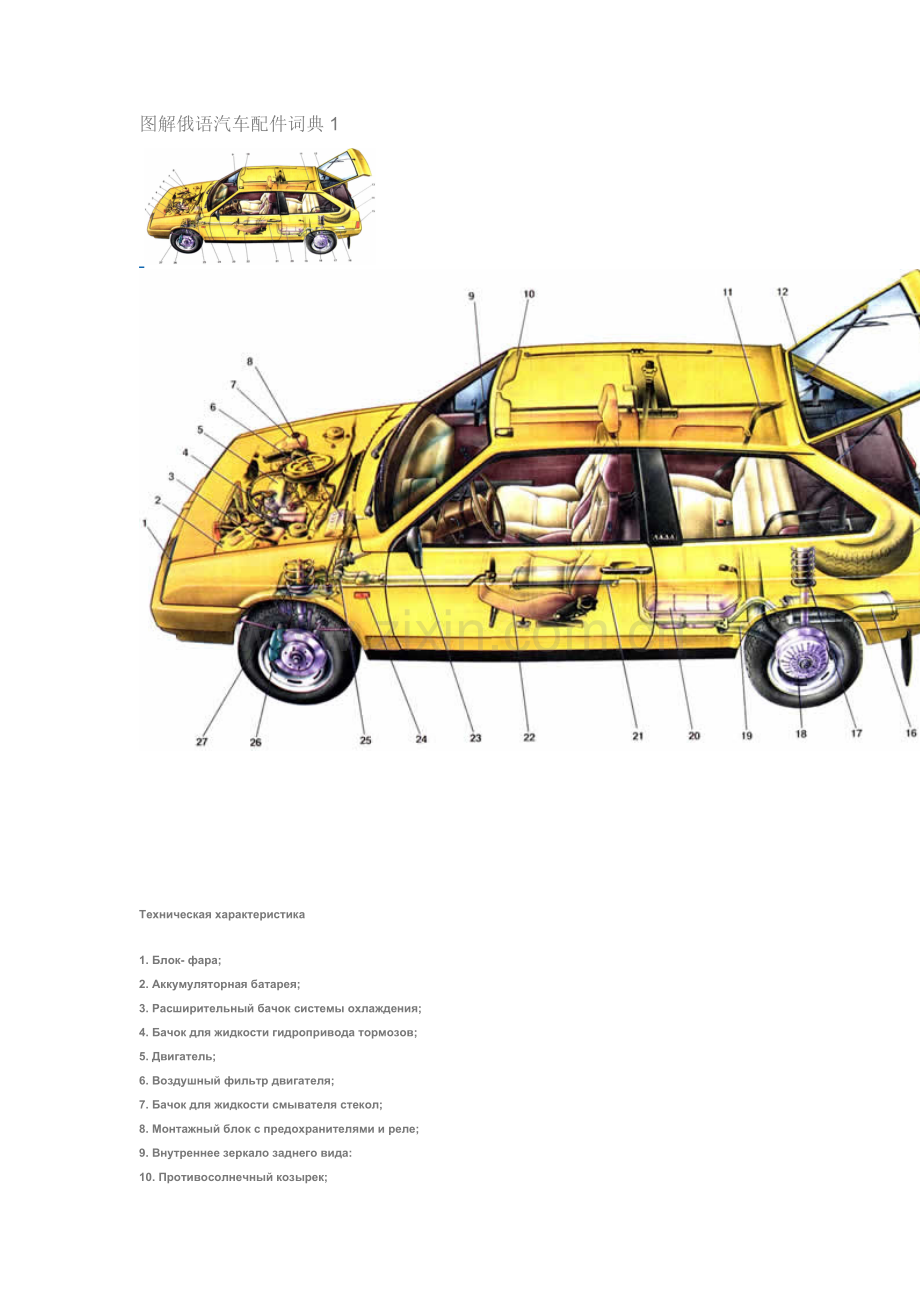

图解俄语汽车配件词典1

Техническая характеристика

1. Блок- фара;
2. Аккумуляторная батарея;
3. Расширительный бачок системы охлаждения;
4. Бачок для жидкости гидропривода тормозов;
5. Двигатель;
6. Воздушный фильтр двигателя;
7. Бачок для жидкости смывателя стекол;
8. Монтажный блок с предохранителями и реле;
9. Внутреннее зеркало заднего вида:
10. Противосолнечный козырек;
11. Заднее сиденье;
12. Дверь задка;
13. Складная полка;
14. Запасное колесо;
15. Задний фонарь;
16. Основной глушитель;
17. Амортизатор задней подвески:
18. Задний мост;
19. Балка задней подвески;
20. Топливный бак;
21. Дополнительный глушитель,
22. Переднее сиденье;
23. Наружном зеркало заднего вида;
24. Боковой указатель поворота:
25. Рулевой механизм:
26. Передний тормоз;
27. Телескопическая стойка передней подвески
图解俄语汽车配件词典2

Двигатель
1. Коленчатый вал;
2. Крышка первою коренного подшипника;
3. Шкив привода распределительного вала;
4. Шкив привода генератора;
5. Передний сальник коленчатого вала;
6. Масляный насос;
7. Шатун;
8. Передняя защитная крышка зубчатого ремня;
9. Поршень;
10. Впускной клапан;
11. Выпускной клапан;
12. Ремень привода распределительного вала;
13. Шкив распределительного вала;
14. Задняя защитная крышка зубчатого ремня;
15. Сальник распределительного вала;
16. Передний корпус подшипников распределительного вала:
17. Распределительный вал;
18. Сетка маслоотделителя системы вентиляции картера;
19. Крышка головки цилиндров;
20. Крышка маслоотделителя;
21. Задний корпус подшипников распределительного вала;
22. Эксцентрик привода топливного насоса;
23. Датчик-распределитель зажигания;
24. Корпус вспомогательных агрегатов;
25. Отводящий патрубок рубашки охлаждения;
26. Свеча зажигания;
27. Головка цилиндров;
28. Блок цилиндров;
29. Держатель с задним сальником коленчатого вала:
30. Маховик:
31. Кронштейн с опорой передней подвески двигателя;
32. Силовой агрегат (двигатель с коробкой передач и сцеплением);
33. Кронштейн с опорой левой подвески двигателя;
34. Кронштейн с опорой задней подвески двигателя;
35. Опора передней подвески двигателя;
36. Кронштейн передней подвески двигателя;
37. Масляный картер;
38. Указатель уровня масла;
39. Пробка отверстия для слива масла из картера;
40. Кронштейн левой подвески двигателя;
41. Опора левой подвески двигателя;
42. Кронштейн задней подвески двигателя;
43. Опора задней подвески двигателя.
图解俄语汽车配件词典3

1. Шкив на полипчатом валу для привода генератора;
2. Зубчатый шкив на коленчатом валу для привода распределительного вала;
3. Зубчатый ремень привода распределительного вала;
4. Шкив насоса охлаждающей жидкости;
5. Натяжной ролик;
6. Эксцентриковая ось натяжного ролика;
7. Установочная метка (усик) на задней крышке зубчатого ремня;
8. Установочная метка на шкиве распределительного вала;
9. Шкив распределительного вала;
10. Метка опережения зажигания на 5' на передней крышке зубчатого ремня;
11. Метка опережения зажигания на О';
12. Метка ВМТ на шкиве привода генератора;
13. Установочная метка на крышке масляного насоса;
14. Метка ВМТ на зубчатом шкиве коленчатого вала:
15. Передний корпус подшипников распределительного вала;
16. Задний корпус подшипников распределительного вала;
17. Эксцентрик на распределительном валу для привода топливного насоса;
18. Распределительный вал:
19. Сухари клапана;
20. Тарелка клапана;
21. Наружная пружина клапана;
22. Внутренняя пружина клапана;
23. Опорная шайба пружин;
24. Впускной клапан;
25. Направляющие втулки клапана;
26. Выпускной клапан;
27. Стопорное кольцо;
28. Маслоотражательный колпачок;
29. Толкатель клапана;
30. Регулировочная шайба;
31. Головка цилиндров;
32. Седло клапана;
33. Дистанционное кольцо;
34. I.Проверка натяжения ремня;
35. II.Порядок затягивания болтов крепления головки цилиндров;
36. III.Порядок затягивания гаек крепления корпусов подшипников распределительного вала.
俄语汽车配件词汇图解(4)

　　Газораспределительный механизм
　　1. Шкив на полипчатом валу для привода генератора;
　　2. Зубчатый шкив на коленчатом валу для привода распределительного вала;
　　3. Зубчатый ремень привода распределительного вала;
　　4. Шкив насоса охлаждающей жидкости;
　　5. Натяжной ролик;
　　6. Эксцентриковая ось натяжного ролика;
　　7. Установочная метка (усик) на задней крышке зубчатого ремня;
　　8. Установочная метка на шкиве распределительного вала;
　　9. Шкив распределительного вала;
　　10. Метка опережения зажигания на 5' на передней крышке зубчатого ремня;
　　11. Метка опережения зажигания на О';
　　12. Метка ВМТ на шкиве привода генератора;
　　13. Установочная метка на крышке масляного насоса;
　　14. Метка ВМТ на зубчатом шкиве коленчатого вала:
　　15. Передний корпус подшипников распределительного вала;
　　16. Задний корпус подшипников распределительного вала;
　　17. Эксцентрик на распределительном валу для привода топливного насоса;
　　18. Распределительный вал:
　　19. Сухари клапана;
　　20. Тарелка клапана;
　　21. Наружная пружина клапана;
　　22. Внутренняя пружина клапана;
　　23. Опорная шайба пружин;
　　24. Впускной клапан;
　　25. Направляющие втулки клапана;
　　26. Выпускной клапан;
　　27. Стопорное кольцо;
　　28. Маслоотражательный колпачок;
　　29. Толкатель клапана;
　　30. Регулировочная шайба;
　　31. Головка цилиндров;
　　32. Седло клапана;
　　33. Дистанционное кольцо;
　　34. I.Проверка натяжения ремня;
　　35. II.Порядок затягивания болтов крепления головки цилиндров;
　　36. III.Порядок затягивания гаек крепления корпусов подшипников распределительного вала.
俄语汽车配件词汇图解(5)

　　Система смазки
　　1. Патрубок отвода партерных газов в корпус воздушного фильтра;
　　2. Крышка маслоналивной горловины;
　　3. Патрубок отсоса картерных газов в задроссельное пространство карбюратора:
　　4. Патрубок вытяжного шланга;
　　5. Канал подачи масла к подшипникам распределительного вала;
　　6. Масляная магистраль в головке цилиндров:
　　7. Распределительный вал;
　　8. Датчик указателя давления масла;
　　9. Редукционный клапан насоса;
　　10. Канал подачи масла от насоса к фильтру;
　　11. Передний сальник коленчатого вала;
　　12. Канал поступления масла от маслоприемника к насосу;
　　13. Ведущая шестерня масляного насоса;
　　14. Серпообразный выступ между шестернями;
　　15. Ведомая шестерня масляного насоса;
　　16. Канал подачи масла из фильтра в главную масляную магистраль:
　　17. Противодренажный клапан;
　　18. Маслоприемник;
　　19. Картонный фильтрующий элемент;
　　20. Сливная пробка;
　　21. Масляный картер:
　　22. Перепускной клапан;
　　23. Канал подачи масла от коренного подшипника к шатунному:
　　24. Канал подачи масла к коренному подшипнику коленчатого вала;
　　25. Главная масляная магистраль;
　　26. Канал подачи масла в масляную магистраль головки блока;
　　27. Воздушный фильтр;
　　28. Карбюратор;
　　29. Шланг отвода картерных газов в корпус воздушного фильтра;
　　30. Шланг отвода карьерных газов в задроссельное пространство карбюраюра;
　　31. Сетка маслоотделителя;
　　32. Вытяжной шланг картерных газов:
　　33. Указатель уровня масла;
　　34. I.Схема работы масляного насоса;
　　35. II.Схема вентиляции картера двигателя.
图解俄语汽车配件词典(6)

Система охлаждения
1. Подводящая труба насоса;
2. Шланг отвода охлаждающей жидкости от впускной трубы на подогрев карбюратора;
3. Выпускной патрубок головки блока цилиндров;
4. Патрубок подвода жидкости в радиатор отопителя салона;
5. Шланг отвода жидкости с подогрева карбюратора и впускной трубы:
6. Термостат:
7. Расширительный бачок;
8. Пробка расширительного бачка:
9. Отводящий шланг радиатора;
10. Шланг от расширительного бачка к радиатору;
11. Подводящий шланг радиатора;
12. Датчик температуры охлаждающей жидкости:
13. Головка блока цилиндров:
14. Электродвигатель;
15. Кожух электровентилятора:
16. Левый бачок радиатора;
17. Крыльчатка электровентилятора:
18. Радиатор;
19. Корпус клапанов пробки расширительного бачка;
20. Выпускной клапан пробки;
21. Впускной клапан пробки;
22. Охлаждающие трубки радиатора;
23. Охлаждающие пластины радиатора;
24. Датчик включения и выключения электровентилятора;
25. Правый бачок радиатора;
26. Сливная пробка радиатора;
27. Насос охлаждающей жидкости;
28. Зубчатый ремень газораспределительного механизма;
29. Упорное кольцо сальника;
30. Корпус насоса;
31. Стопорный винт;
32. Подшипник валика насоса;
33. Зубчатый шкив насоса;
34. Валик насоса;
35. Сальник;
36. Крыльчатка насоса;
37. Патрубок подвода жидкости из радиатора отопителя салона:
38. Твердый термочувствительный наполнитель:
39. Резиновая вставка:
40. Поршень рабочего элемента;
41. Входной патрубок (от двигателя);
42. Корпус термостата;
43. Крышка термостата:
44. Входной патрубок (от радиатора);
45. Патрубок термостата, соединенный с расширительным бачком;
46. Основной клапан термостата;
47. Патрубок термостата для подачи жидкости в насос;
48. Перепускной клапан термостата;

图解俄语汽车配件词典(7)

Система питания
1. Нагнетательный патрубок;
2. Нагнетательный клапан;
3. Всасывающий клапан;
4. Фильтр;
5. Всасывающий патрубок;
6. Верхние диафрагмы:
7. Нижняя диафрагма:
8. Рычаг ручной подкачки топлива:
9. Шток;
10. Кулачок:
11. Балансир;
12. Рычаг механического привода насоса;
13. Прокладка топливного насоса;
14. Прокладка теплоизоляционной проставки:
15. Теплоизоляционная проставка топливного насоса;
16. Толкатель;
17. Эксцентрик распределительного вала;
18. Головка блока цилиндров;
19. Седло нагнетательного клапана;
20. Верхний корпус насоса;
21. Крышка насоса;
22. Седло всасывающего клапана;
23. Тарелка диафрагм;
24. Внутренняя дистанционная прокладка:
25. Пружина рычага;
26. Нижний корпус насоса;
27. Наружная дистанционная прокладка:
28. Воздушный фильтр:
29. Карбюратор;
30. Обратный клапан;
31. Шланг слива топлива;
32. Топливный насос;
33. Фильтр тонкой очистки топлива;
34. Шланг подвода топлива к фильтру тонкой очистки:
35. Топливопровод подвода топлива;
36. Топливопровод слива топлива;
37. Датчик указателя уровня топлива;
38. Дренажные трубки;
39. Патрубок шланга наливной трубы:
40. Топливный бак:
41. Наливная труба:
42. Шланг наливной трубы;
43. Шланг от топливного бака к сепаратору;
44. Шланг от сепаратора к обратному клапану;
45. Двухходовой обратный клапан;
46. Сепаратор паров бензина;

图解俄语汽车配件词典(8)

Воздушный фильтр, глушители
1. Воздухозаборник холодного воздуха с воздухопроводом автомобиля ВАЗ-2109;
2. Воздухозаборник холодного воздуха автомобиля ВАЗ-2108;
3. Терморегулятор;
4. Стрелки для установки крышки;
5. Крышка воздушного фильтра;
6. Корпус терморегулятора;
7. Заслонка терморегулятора;
8. Тяга;
9. Толкатель термосилового элемента;
10. Шток термосилового элемента;
11. Термосиловой элемент;
12. Предочиститель фильтрующего элемента;
13. Картонный фильтрующий элемент;
14. Перфорированная оболочка фильтрующего элемента;
15. Коллектор вытяжной вентиляции;
16. Гофрированный шланг;
17. Прокладка;
18. Кронштейн крепления приемной трубы:
19. Приемная труба;
20. Хомуты соединения труб;
21. Воздухозаборник теплого воздуха;
22. Дополнительный глушитель;
23. Крючок подвески глушителя;
24. Основной глушитель:
25. Подушка подвески глушителя:
26. Корпус дополнительного глушителя;
27. Теплоизоляция дополнительного глушителя:
28. Глухая перегородка;
29. Перфорированная труба:
30. Диафрагма;
31. Передняя перфорированная труба:
32. Впускной патрубок;
33. Средняя перегородка:
34. Выпускной патрубок:
35. Передняя перегородка:
36. Задняя перфорированная труба;
37. Задняя перегородка;
38. Корпус основного глушителя;
39. I.Воздушный фильтр с терморегулятором;
40. II.Терморегулятор;
41. III.Дополнительный глушитель;
42. IV.Основной глушитель.

图解俄语汽车配件词典(9)
Карбюратор. Устройство карбюратора
1. Блок подогрева карбюратора;
2. Дроссельная заслонка первой камеры;
3. Патрубок для отсоса партерных газов;
4. Рычаг привода ускорительного насоса;
5. Кулачок привода ускорительного насоса:
6. Диафрагма ускорительного насоса;
7. Топливный жиклер экономайзера мощностных режимов;
8. Корпус насоса;
9. Диафрагма экономайзера мощностных режимов;
10. Запорный электромагнитный клапан;
11. Топливный жиклер холостого хода;
12. Крышка карбюратора;
13. Главный воздушный жиклер первой камеры;
14. Воздушная заслонка:
15. Распылители ускорительного насоса с клапаном подачи топлива;
16. Диафрагма пускового устройства;
17. Регулировочный винт пускового устройства;
18. Регулировочный винт количества смеси холостого хода:
19. Рычаг блокировки второй камеры;
20. Патрубок для подачи разрежения к вакуумному регулятору распределителя зажигания;
21. Регулировочный винт качества смеси холостого хода;
22. Сектор управления дроссельными заслонками:
23. Рычаг привода дроссельных заслонок;
24. Регулировочный винт приоткрывания дроссельной заслонки первой камеры:
25. Рычаг управления воздушной заслонкой:
26. Шток пускового устройства;
27. Электрический провод концевого выключателя экономайзера принудительного холостого хода:
28. Рычаг воздушной заслонки:
29. Главный воздушный жиклер второй камеры;
30. Эмульсионная трубка;
31. Распылитель главной дозирующей системы второй камеры:
32. Патрубок подачи топлива:
33. Патрубок слива топлива в бак;
34. Топливный фильтр;
35. Игольчатый клапан;
36. Дроссельная заслонка второй камеры:
37. Рычаг дроссельной заслонки второй камеры;
38. Главный топливный жиклер второй камеры;
39. Рычаг привода дроссельной заслонки второй камеры:
40. Поплавок.

图解俄语汽车配件词典(10)

Схема работы карбюратора

1. Регулировочный винт пускового устройства:
2. Диафрагма пускового устройства;
3. Шток пускового устройства:
4. Запорный электромагнитный клапан;
5. Топливный жиклер холостого хода:
6. Главный воздушный жиклер первой камеры:
7. Воздушный жиклер холостого хода;
8. Проточный канал холостого хода:
9. Воздушная заслонка:
10. Распылитель главной дозирующей системы первой камеры:
11. Распылители ускорительного насоса:
12. Распылитель главной дозирующей системы второй камеры:
13. Впрыскивающая трубка эконостата:
14. Главный воздушный жиклер второй камеры:
15. Воздушный жиклер переходной смсгемы второй камеры:
16. Крышка карбюратора:
17. Отверстие балансировки поплавковой камеры;
18. Игольчатый клапан:
19. Калиброванное отверстие перепуска топлива в бак:
20. Патрубок слива топлива в бак;
21. Топливный фильтр:
22. Патрубок подачи топлива:
23. Диафрагма экономайзера мощностных режимов:
24. Воздушный канал экономайзера мощностных режимов:
25. Топливный жиклер экономайзера мощностных режимов:
26. Шариковый клапан экономайзера мощностных режимов:
27. Поплавок;
28. Топливный канал экономайзера мощ
