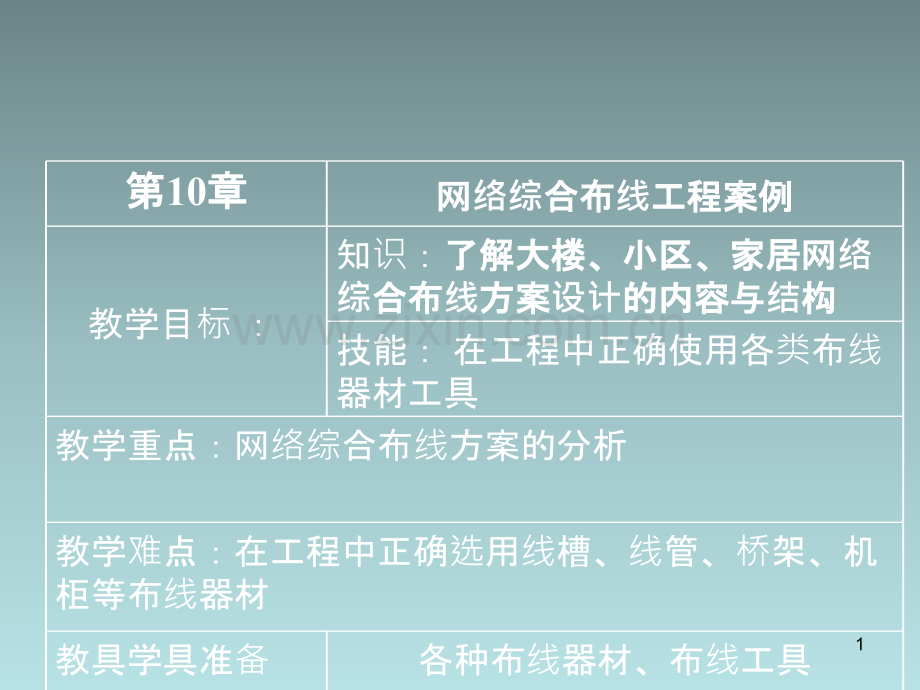

第第10章章 网网络综合布合布线工程案例工程案例教学目标：知识：了解大楼、小区、家居网了解大楼、小区、家居网络综合布合布线方案方案设计的内容与的内容与结构构 技能：在工程中正确使用各类布线器材工具教学重点：网络综合布线方案的分析 教学难点：在工程中正确选用线槽、线管、桥架、机柜等布线器材教具学具准备各种布线器材、布线工具1第第10章章 网网络综合布合布线工程案例工程案例大厦综合布线系统方案(1)大厦综合布线系统方案(2)校园综合布线系统方案小区综合布线系统方案家居综合布线系统方案 2大厦综合布线系统方案(1)工程概况 某政府机关办公大楼，大楼共10层，楼长70米，1至4楼宽大45米，5至10楼宽30米（见图），楼层高3米。大楼在土建时均已经设计和安装了综合布线系统所需要的线槽线管，因此设计和施工当中不需要对此部分做设计及预算。根据用户的需求，需要设计及安装综合布线系统。在综合布线系统上传输的信号种类为数据和语音。每个信息点的功能要求在必要时能够进行语音、数据通信的互换使用。3系统设计-方案(1)1 需求分析 2 系统设计 3 工作区子系统 4 水平子系统 5 管理子系统 6 垂直子系统 7 设备子系统4信息点分布图-方案(1)5水平和垂直线缆计算-方案(1)水平线缆计算方法:L平均=(L最长+L最短)/2)*1.1)+6S总=L平均*504/305米/箱。垂直主干线缆的计算方法：垂直线缆长度(单位：米)=(距MDF层数层高电缆井至MDF距离端接容限(光纤10m，双绞线6m)(每层需要根数)6 GCS管理-方案(1)GCS色标标计方案示意图 7主要工程量表-方案(1)8材料预算-方案(1)91-4层信息点平面图-方案(1)105-10层信息点平面图-方案(1)11系统拓扑图-方案(1)12大厦综合布线系统方案(2)工程概况工程概况大厦是著名的双塔甲级商业大楼。多数用户需要采用共享宽带接入Internet网络。在宽带方面较少有专线要求，因此*大厦的业务需求为共享宽带接入。该大厦为双塔结构，其中南塔高30层，北塔高34层。根据大厦实际情况，考虑节约成本和便于管理的目的，在南塔10层设立中心机房。分别在南塔7、18、26层和北塔12层、20层、28层的弱电井设立配线间（管理间）。13综合布线系统设计-方案(2)1 需求分析 2 系统设计 3 工作区子系统 4 水平子系统 5 管理子系统 6 垂直子系统 7 设备子系统 产品选型14信息点分布表-方案(2)15主要工程量表-方案(2)16预算-方案(2)17综合布线拓扑结构图-方案(2)18系统路由图-方案(2)19主设备间机柜设备布置图-方案(2)20分配线间机柜设备布置图-方案(2)21交换机端口布置图-方案(2)22校园综合布线系统方案工程概况 某大学新建的校园网包括教学楼、办公楼、图书管、教工宿舍、学生宿舍在内的总计约8000个信息点，主要解决整个学校的教师及学生信息化管理和对教育网的访问，建成后的校园网将为8000多师生提供信息服务。校园网的建设包括四个区域的建设，分别是核心区、图书馆、计算机中心、学生社区。其中核心区包括500个左右的信息点，图书管区域包括300个左右的信息点，计算机中心区域包括200个左右的信息点，学生社区包括7000个左右的信息点。23校园网网络综合布线图24校园网中某学生宿舍网络综合布线设计设计范围系统设计及施工要求系统设计1.需求分析2.桥架及管线3.工程施工内容4.总体方案设计25学生宿舍网络综合布线拓扑结构图26学生宿舍网络综合布线预算127学生宿舍网络综合布线预算228学生宿舍网络综合布线平面路由图29小区综合布线系统方案工程概述工程概述 本本工工程程（*小小区区）位位于于*地地区区旧旧城城区区的的中中心心地地段段，本本设计需需宽带接接入入的的住住宅宅在在*小小区区和和惠惠福福路路之之间濠濠畔畔街街一一侧，分分为A A栋、B B栋、C1C1栋、C2C2栋、D D栋、E E栋、F1F1、F2F2栋、G G栋，这些楼之些楼之间都有一定的人行道或空地都有一定的人行道或空地间隔。隔。这些些楼楼房房一一层为商商铺或或仓库，其其中中A A、B B栋为9 9层，2 2到到9 9层为标准准层，每每层有有2121户；C1C1、C2C2栋为8 8层，2 2到到8 8层为标准准层，C1C1栋每每层有有1414户，C2C2栋每每层有有6 6户；D D栋为8 8层，2 2到到8 8层为标准准层，每每层有有6 6户；E E栋为8 8层，2 2到到8 8层为标准准层，每每层有有9 9户；F1F1、F2F2栋为9 9层，2 2到到9 9层为标准准层，每每层总计有有1414户；G G栋为9 9层，2 2到到9 9层为标准准层，每每层有有2828户。本本管管理理区区从从A A栋到到G G栋首首层层高高均均为4.54.5米米，标准准层层高高为3 3米米。小区共小区共设置置875875个信息点个信息点30小区综合布线系统方案系系统设计需求分析需求分析系系统设计工作区子系工作区子系统水平子系水平子系统管理子系管理子系统垂直子系垂直子系统设备子系子系统现场安装、安装、桥架架线管管设计及防雷措施及防雷措施31小区综合布线拓信息点分布32小区综合布线主要工程量表33小区综合布线预算134小区综合布线预算235小区综合布线预算336小区平面图37家居综合布线系统方案家居综合布线/连网分析确定一个有计划的和长期的策略家居综合布线/连网的方案选择实施中多方面的配合家居产品的一般选型原则家居布线注意事项家居网络的主要应用38家居综合布线示意图39思考题（作业）：P282 习题 课后小结：大厦综合布线系统方案(1)大厦综合布线系统方案(2)校园综合布线系统方案小区综合布线系统方案家居综合布线系统方案 40
