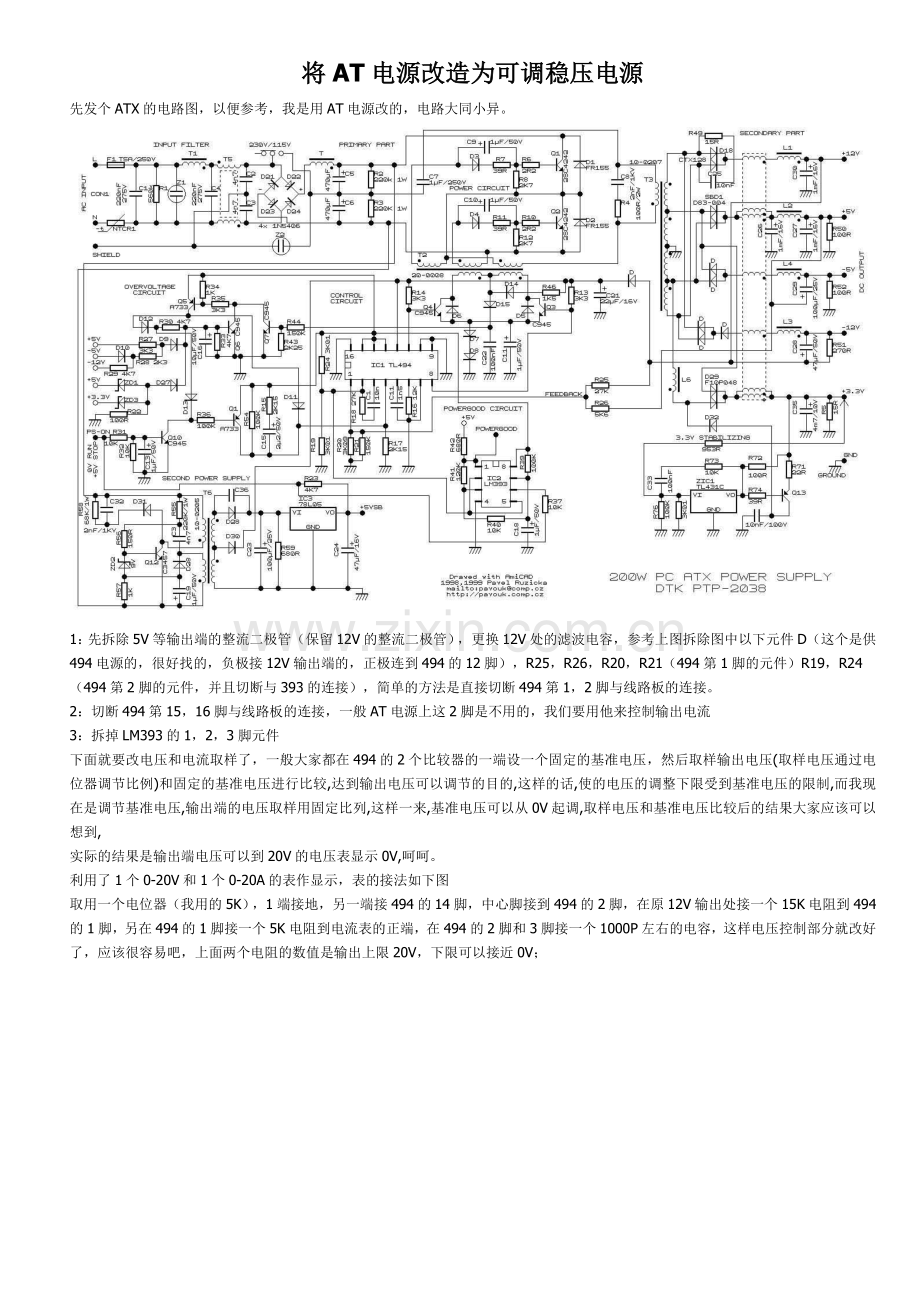

将AT电源改造为可调稳压电源先发个ATX的电路图，以便参考，我是用AT电源改的，电路大同小异。1：先拆除5V等输出端的整流二极管（保留12V的整流二极管），更换12V处的滤波电容，参考上图拆除图中以下元件D（这个是供494电源的，很好找的，负极接12V输出端的，正极连到494的12脚），R25，R26，R20，R21（494第1脚的元件）R19，R24（494第2脚的元件，并且切断与393的连接），简单的方法是直接切断494第1，2脚与线路板的连接。2：切断494第15，16脚与线路板的连接，一般AT电源上这2脚是不用的，我们要用他来控制输出电流3：拆掉LM393的1，2，3脚元件下面就要改电压和电流取样了，一般大家都在494的2个比较器的一端设一个固定的基准电压，然后取样输出电压(取样电压通过电位器调节比例)和固定的基准电压进行比较,达到输出电压可以调节的目的,这样的话,使的电压的调整下限受到基准电压的限制,而我现在是调节基准电压,输出端的电压取样用固定比列,这样一来,基准电压可以从0V起调,取样电压和基准电压比较后的结果大家应该可以想到, 实际的结果是输出端电压可以到20V的电压表显示0V,呵呵。利用了1个0-20V和1个0-20A的表作显示，表的接法如下图 取用一个电位器（我用的5K），1端接地，另一端接494的14脚，中心脚接到494的2脚，在原12V输出处接一个15K电阻到494的1脚，另在494的1脚接一个5K电阻到电流表的正端，在494的2脚和3脚接一个1000P左右的电容，这样电压控制部分就改好了，应该很容易吧，上面两个电阻的数值是输出上限20V，下限可以接近0V；电流取样部分比电压部分稍多点，因为20A的电流表满量程199mV，1A时10mV，0.1A时只有1mV，呵呵，这个电压太小了，如果直接送到494去，那么电流控制精度就很差了，1mV电压估计494不会动作，所以我拆掉了LM393的1、2、3脚元件，用它来构成一个大约40倍的放大器，这样在10A 电流时输出4V，0.1A时有40mV，将此电压送到494的16脚，同15脚给定的约0-4V基准电压比较； 辅助电源：AT电源没有辅助电源，用了一个几块钱的电子变压器，就是点12V射灯的DD，绕了3个绕组，整流后经过一个7812,2个7805稳压，(一个12V和两个5V，3组独立)两个5V给表供电，12V给494供电，接到494的12脚，即原来拆掉的D的+端。对了，把电源板和连接外壳处的铜箔切断（电路板螺丝固定孔处），不要让外壳和电源地相连，可以通过0.1的电容将外壳接地，再在原12V输出端电容处接一个几百欧姆1-2W的电阻(我用了2个1K1W并联),风扇电源也要改接的哦呵呵！哈哈，现在可以用了！(另外2个5K的电位器如果用多圈的就更好了)
