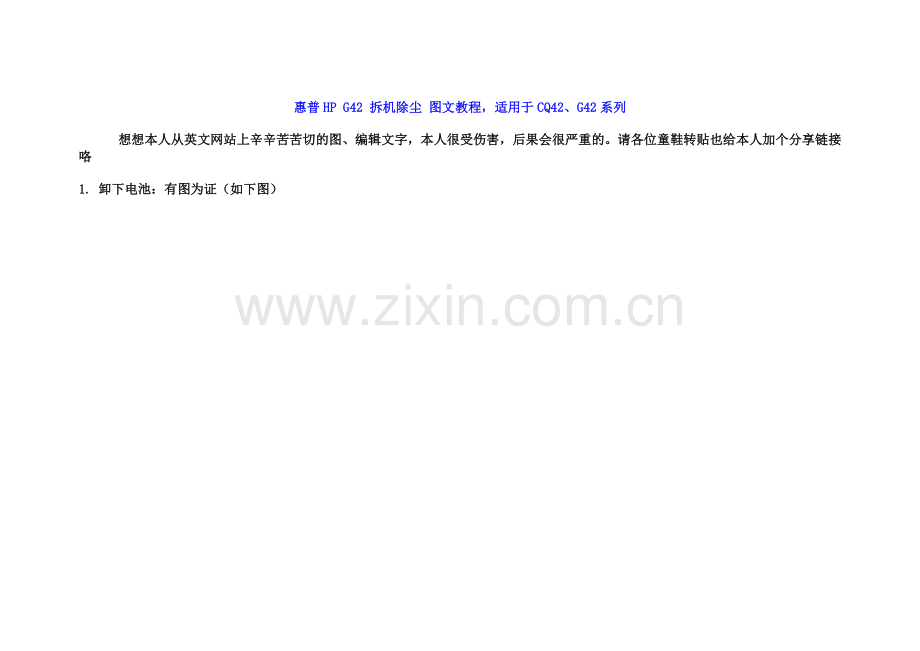

惠普HP G42 拆机除尘 图文教程，适用于CQ42、G42系列
想想本人从英文网站上辛辛苦苦切的图、编辑文字，本人很受伤害，后果会很严重的。请各位童鞋转贴也给本人加个分享链接咯

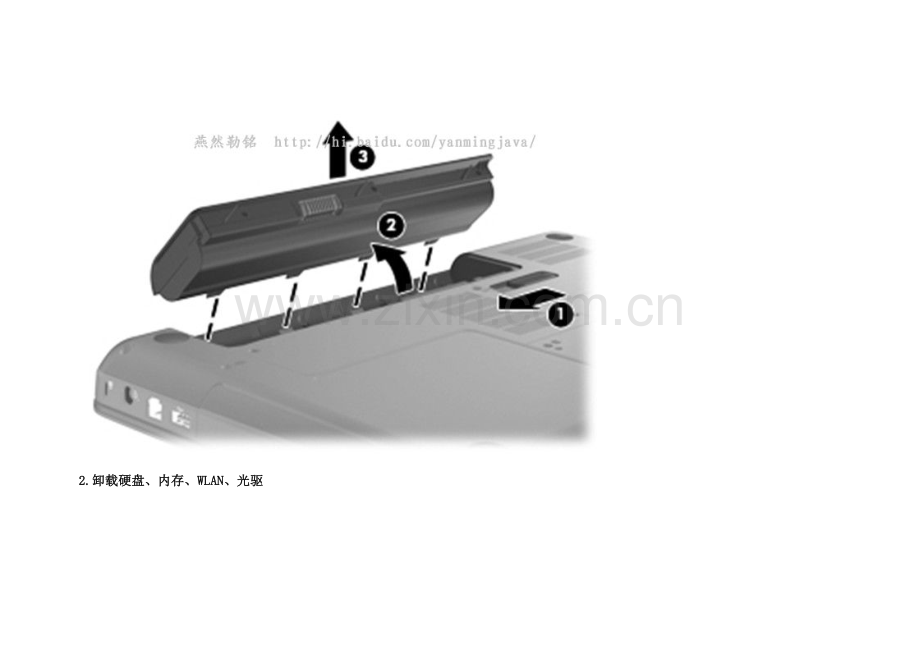

1. 卸下电池：有图为证（如下图）
2.卸载硬盘、内存、WLAN、光驱
拧开螺丝，揭开硬盘盖（如下图）
拧开固定硬盘螺丝，抓住聚酯薄膜标签往上方拉，断开硬盘电缆，提出硬盘。（如下图）
拧开固定光驱螺丝，将光驱提出来（如下图）
拧开螺丝，揭开内存盖（如下图）
断开WLAN电缆，拧开螺丝，取出WLAN模块（如下图）
取出内存条（如下图）
3.卸载键盘
拧开固定键盘螺丝（如下图）
抬起键盘①，直到一定角度，滑动键盘② （ 如下图）
断开ZIF连接器，取下键盘（如下图）
4.卸载顶盖
拧开固定顶盖的螺丝（如下图）
断开以下ZIF连接：触摸板、扬声器、电源开关（如下图）
拧开固定螺丝，抬起顶盖，直到一定角度，滑动顶盖 ，取下顶盖 （ 如下图）
5.卸载扬声器、电源开关按钮板、Modem模块、蓝牙模块、USB板、电源控制器
卸载扬声器（如下图）
卸载电源开关按钮板（如下图）
卸载Modem模块（如下图）
卸载蓝牙模块（如下图）
卸载USB板（如下图）
卸载电源控制器（如下图）
6.卸载显示器
断开以下与主板连接：无线WLAN电缆，显示器，麦克风，摄像头（如下图）
拧开固定显示器螺丝，取下显示器（如下图）
7.卸载主板
拧开固定主板螺丝 （如下图）
断开光驱电缆，抬起右侧，取出主板（如下图）
8.卸载RJ11、光驱连接器、RTC电池
卸载RJ11连接器及电缆（如下图）
拧开固定光驱连接器螺丝，取下光驱连接器及电缆（如下图）
取下RTC电池（如下图）
9.卸载风扇/散热片装置
松开固定风扇/散热片装置到系统板螺丝，取下风扇/散热片装置（如下图）
独立显卡与散热器图示：
UMA显卡与散热器图示：
10.卸下处理器：
使用平头螺丝刀把处理器锁定螺钉，按逆时针拧直到听到咔嗒声，取出处理器（如下图）
基本的固件就拆卸完成了，组装按反向操作。。。。 显示器具体拆就不写了
