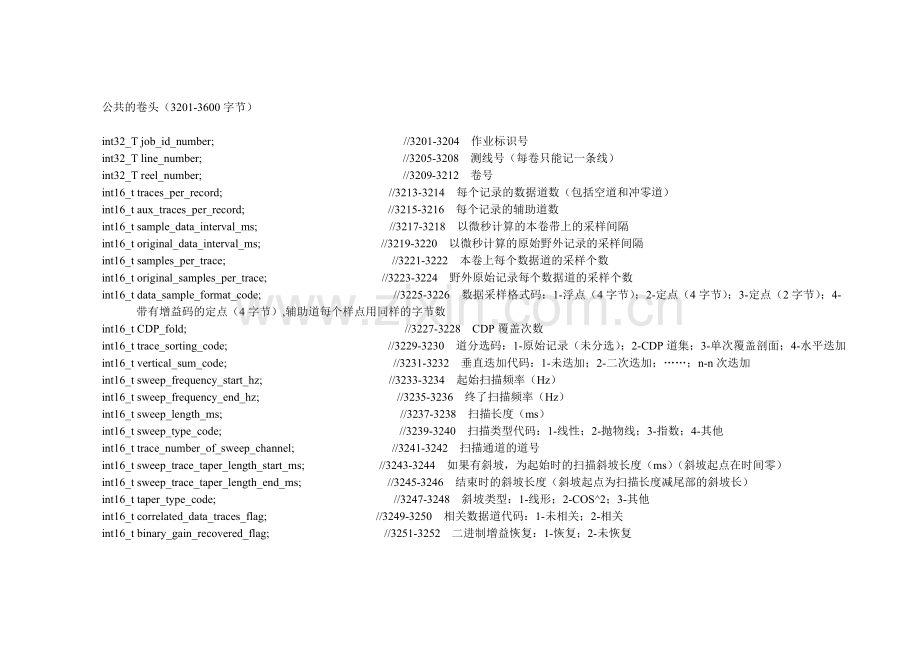

公共的卷头（3201-3600字节）

int32_T job_id_number; //3201-3204 作业标识号
int32_T line_number; //3205-3208 测线号（每卷只能记一条线）
int32_T reel_number; //3209-3212 卷号
int16_t traces_per_record; //3213-3214 每个记录的数据道数（包括空道和冲零道）
int16_t aux_traces_per_record; //3215-3216 每个记录的辅助道数
int16_t sample_data_interval_ms; //3217-3218 以微秒计算的本卷带上的采样间隔
int16_t original_data_interval_ms; //3219-3220 以微秒计算的原始野外记录的采样间隔
int16_t samples_per_trace; //3221-3222 本卷上每个数据道的采样个数
int16_t original_samples_per_trace; //3223-3224 野外原始记录每个数据道的采样个数
int16_t data_sample_format_code; //3225-3226 数据采样格式码：1-浮点（4字节）；2-定点（4字节）；3-定点（2字节）；4-带有增益码的定点（4字节）,辅助道每个样点用同样的字节数
int16_t CDP_fold; //3227-3228 CDP覆盖次数
int16_t trace_sorting_code; //3229-3230 道分选码：1-原始记录（未分选）；2-CDP道集；3-单次覆盖剖面；4-水平迭加
int16_t vertical_sum_code; //3231-3232 垂直迭加代码：1-未迭加；2-二次迭加；……；n-n次迭加
int16_t sweep_frequency_start_hz; //3233-3234 起始扫描频率（Hz）
int16_t sweep_frequency_end_hz; //3235-3236 终了扫描频率（Hz）
int16_t sweep_length_ms; //3237-3238 扫描长度（ms）
int16_t sweep_type_code; //3239-3240 扫描类型代码：1-线性；2-抛物线；3-指数；4-其他
int16_t trace_number_of_sweep_channel; //3241-3242 扫描通道的道号
int16_t sweep_trace_taper_length_start_ms; //3243-3244 如果有斜坡，为起始时的扫描斜坡长度（ms）（斜坡起点在时间零）
int16_t sweep_trace_taper_length_end_ms; //3245-3246 结束时的斜坡长度（斜坡起点为扫描长度减尾部的斜坡长）
int16_t taper_type_code; //3247-3248 斜坡类型：1-线形；2-COS^2；3-其他
int16_t correlated_data_traces_flag; //3249-3250 相关数据道代码：1-未相关；2-相关
int16_t binary_gain_recovered_flag; //3251-3252 二进制增益恢复：1-恢复；2-未恢复

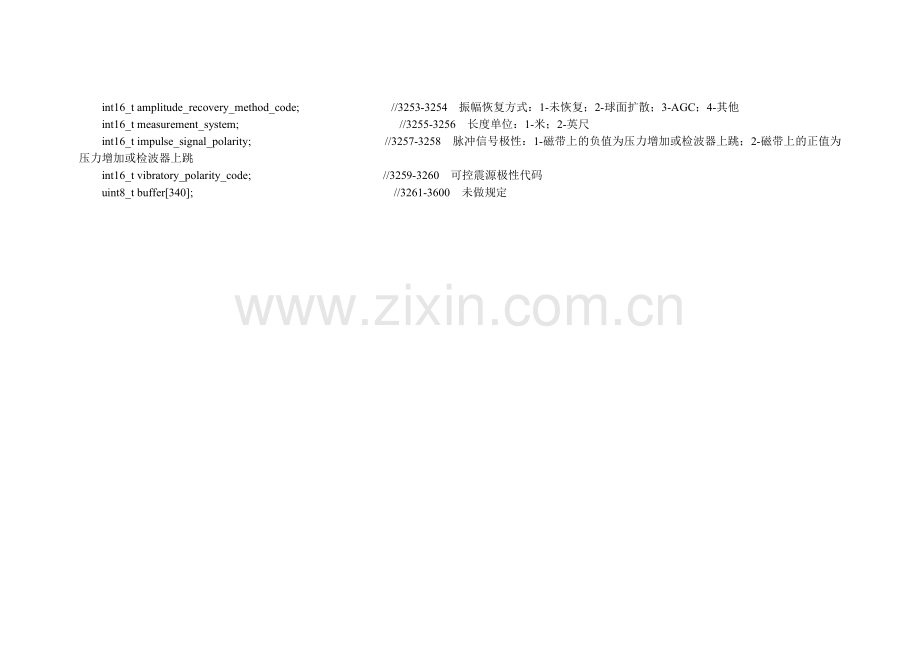

int16_t amplitude_recovery_method_code; //3253-3254 振幅恢复方式：1-未恢复；2-球面扩散；3-AGC；4-其他
int16_t measurement_system; //3255-3256 长度单位：1-米；2-英尺
int16_t impulse_signal_polarity; //3257-3258 脉冲信号极性：1-磁带上的负值为压力增加或检波器上跳；2-磁带上的正值为压力增加或检波器上跳
int16_t vibratory_polarity_code; //3259-3260 可控震源极性代码
uint8_t buffer[340]; //3261-3600 未做规定

道头(从每道的1－240字节 )
int32_T trace_sequence_number_within_line; //1-4 一条测线的道序号。如果一条线有多卷带，道序号是连续增加的。
int32_T trace_sequence_number_within_reel; //5-8 本卷带的道序号。每卷带从序号1开始
int32_T original_field_record_number; //9-12 原始野外记录号
int32_T trace_sequence_number_within_original_field_record; //13-16 原始野外记录的道号
int32_T energy_source_point_number; //17-20 震源点号
int32_T cdp_ensemble_number; //21-24 CDP道集号
int32_T trace_sequence_number_within_cdp_ensemble; //24-28 在CDP道集中的道号。每个道集的起始道号为1

int16_t trace_identification_code; //29-30 道识别码：1-地震数据；2-死道；3-空道；4-时间信号；5-井口信号；6-扫描道；7-计时；8-水断信号；9～32767-可选
int16_t number_of_vertically_summed_traces_yielding_this_trace; //31-32 本道是由多少个道垂直叠加而成（1-1道相加，2-2道相加，等等）
int16_t number_of_horizontally_stacked_traced_yielding_this_trace;//33-34 CDP覆盖
int16_t data_use; //35-36 数据性质：1-生产；2-试验

int32_T distance_from_source_point_to_receiver_group; //37-40 炮检距（负值表示与测线放炮方向相反）
int32_T receiver_group_elevation; //41-44 检波点高程（高于海平面为正，低于海平面为负）
int32_T surface_elevation_at_source; //45-48 震源点高程
int32_T source_depth_below_surface; //49-52 井深（地面起算，是一个正值）
int32_T datum_elevation_at_receiver_group; //53-56 检波点处的基准面高程
int32_T datum_elevation_at_source; //57-60 炮点处的基准面高程
int32_T water_depth_at_source; //61-64 炮点处的水深
int32_T water_depth_at_receiver_group; //65-68 检波点处的水深

int16_t scalar_for_elevations_and_depths; //69-70 比例因子，对字节41~68的高程和深度使用比例因子后求得真值。比例因子为1、±10、±100、±1000或±10000，如果为正，乘上比例因子；如果为负，除以比例因子。
int16_t scalar_for_coordinates; //71-72 比例因子，对字节73～88、199～206的高程和深度使用比例因子后求得真值。比例因子为1、±10、±100、±1000或±10000，如果为正，乘上比例因子；如果为负，除以比例因子。

int32_T x_source_coordinate; //73-76 震源点X坐标
int32_T y_source_coordinate; //77-80 震源点Y坐标
int32_T x_receiver_group_coordinate; //81-84 检波点X坐标
int32_T y_receiver_group_coordinate; //85-88 检波点Y坐标, 如果坐标的单位为秒/弧度，则73-88字节的X值表示经度，Y值表示纬度。正值表示格林威治子午线东或赤道北的秒数，负值表示为西或南的秒数。

int16_t coordinate_units; //89-90 坐标单位：1-长度（m或in）；2-弧度（s/rad）
int16_t weathering_velocity; //91-92 风化层速度
int16_t subweathering_velocity; //93-94 降速层速度
int16_t uphole_time_at_source; //96-96 在震源处的井口时间
int16_t uphole_time_at_group; //97-98 在检波点处的井口时间
int16_t source_static_correction; //99-100 炮点静校正
int16_t group_static_correction; //101-102 检波点静校正
int16_t total_static_applied; //103-104 应用的总静校正量（如果未使用，则为零）
int16_t lag_time_a; //105-106 延迟时间A（ms）。记录的第一个样点和时间信号之间的时间。240字节道标识头与时间信号之间的时间。如果为正，时间信号出现在道标识头结束之后；如果为负，时间信号出现在道标识头结束之前
int16_t lag_time_b; //107-108 延迟时间B（ms）。时间信号和震源起爆时间之间的时间（可以为正或负）。
int16_t delay_according_time; //109-110 延迟记录时间（ms）。震源起爆时间和开始记录采样时间之间的时间（深水时使用）
int16_t brute_time_start; //111-112 起始切除时间
int16_t mute_time_end; //113-114 终了切除时间
int16_t samples_in_this_trace; //115-116 本道采样点数
int16_t sample_intervall; //117-118 本道采样间隔（us）
int16_t gain_type_instruments; //119-120 野外仪器增益类型：1-固定；2-二进制；3-浮点；4~n-可选
