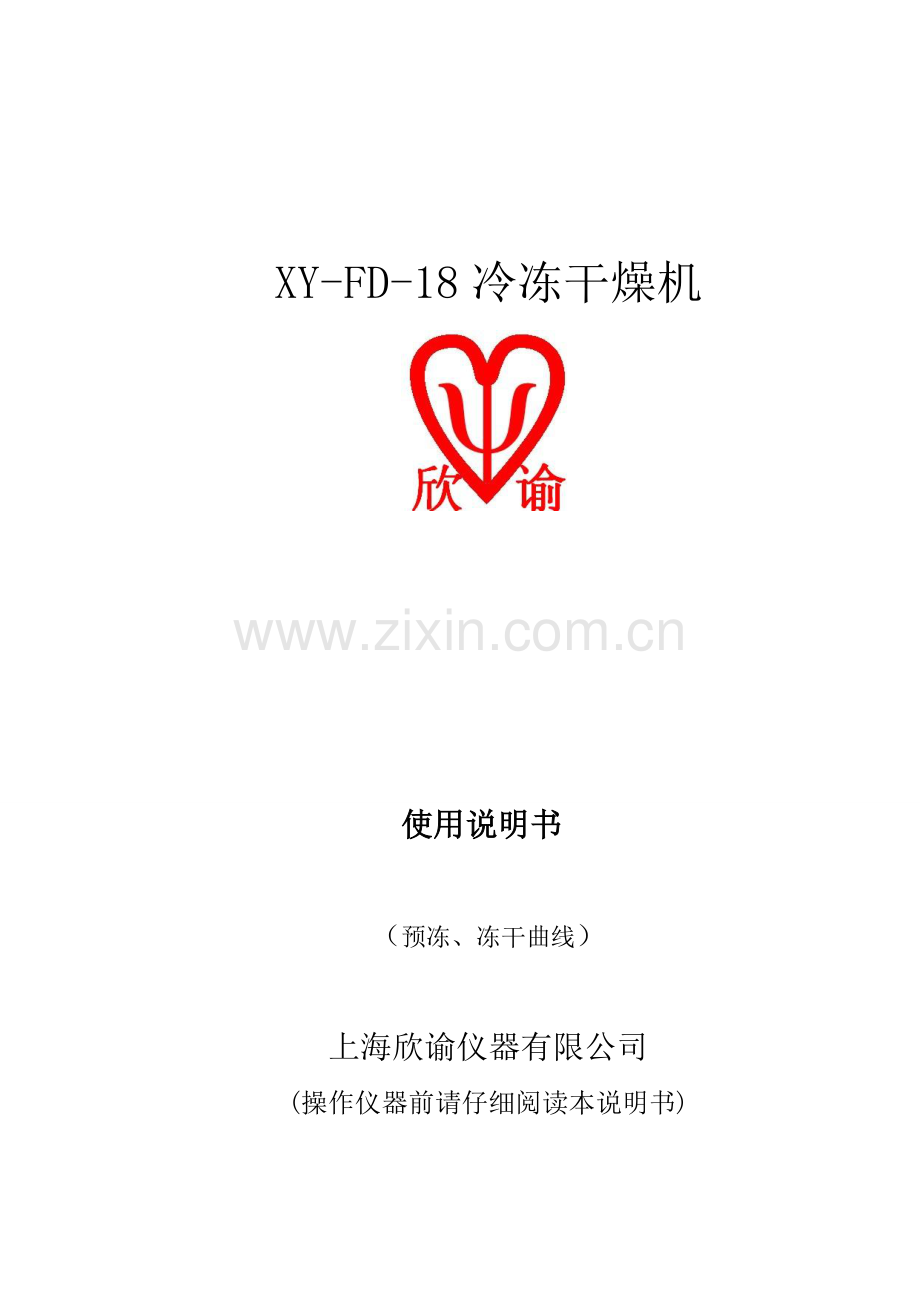

XY-FD-18冷冻干燥机

使用说明书

（预冻、冻干曲线）

上海欣谕仪器有限公司
(操作仪器前请仔细阅读本说明书)

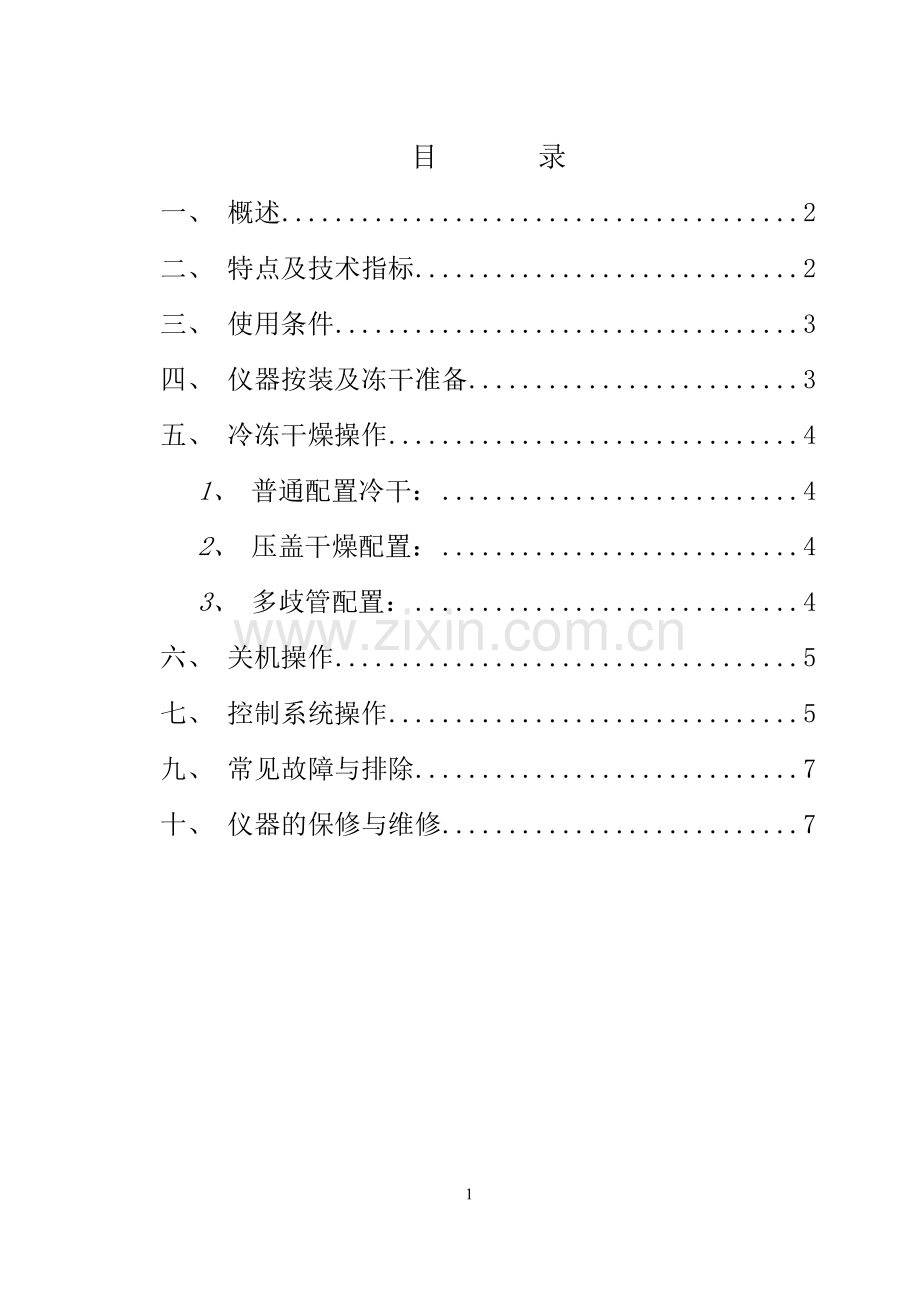

目 录
一、 概述 2
二、 特点及技术指标 2
三、 使用条件 3
四、 仪器按装及冻干准备 3
五、 冷冻干燥操作 4
1、 普通配置冷干： 4
2、 压盖干燥配置： 4
3、 多歧管配置： 4
六、 关机操作 5
七、 控制系统操作 5
九、 常见故障与排除 7
十、 仪器的保修与维修 7

一、 概述
真空冷冻干燥技术，又称升华干燥，是将含水样品预先冻结，然后使其水分在真空状态下升华的方法。经冷冻干燥的物品，原有的生物、化学及物理特性基本不变，易于长期保存，加水后可恢复到冻干前的状态，并能保持其原有的生化特性。因此，冷冻干燥技术在医药、食品、化工、生物制品等领域得到广泛应用。
XY-FD-18冷冻干燥机，有五种配置：
● 普通干燥配置——样品在样品盘中预冻后干燥；
● 压盖配置——装有样品的西林瓶预冻后干燥，干燥结束后在真空状态下手动将瓶盖盖紧，等同于真空包装；
● 多歧管干燥配置——样品在专用瓶中预冻后通过橡胶阀与冻干罩相连。冻干过程中通过开关阀可随时更换冻干瓶，可同时冻干不同种类样品，可同时挂8个不同容量的专用瓶，干燥效率高；
● 多歧管压盖干燥配置——冻干罩可冻干西林瓶内样品并压盖，冻干罩又可挂瓶干燥，提高了冻干效率。
● 预冻功能——将装有样品的不锈刚托盘放在预冻架上，将预冻架放进冷阱，盖上保温盖进行预冻，预冻完毕后进行干燥，预冻功能为用户节省了低温冰箱的费用。
二、 特点及技术指标
1、 主要特点：
（1） 本机采用法国泰康压缩机制冷，制冷迅速，冷阱温度低。
（2） 液晶屏控制系统，操作简单方便，且功能强大。
（3） 控制系统自动保存冻干数据，并能以曲线的形式查看，整个冻干过程清晰明了。
（4） 干燥室采用无色透明有机玻璃罩，样品清楚直观，可观察冻干的全过程。
（5） 真空泵与主机连接采用国际标准KF快速接头，简洁可靠。
（6） 本机性能稳定，操作简便，噪音低。
2、 技术指标
（1） 冷阱盘管温度：-55℃（空载）。
（2） 极限真空度：10Pa以下（空载）。
（3） 干燥容量：
普通功能：样品盘4只，盘径为φ240毫米，可容纳样品1800ml（料厚10毫米），或放置西林瓶300只。
压盖功能：样品盘直径φ200毫米，共三层，可放置西林瓶210只。
三、 使用条件
1、 正常工作条件环境温度：10℃～30℃
相对湿度： ≤70%
电源电压：单相220V±10% 50Hz
工作环境应没有导电尘埃，爆炸性、腐蚀性气体及强电磁场干扰。
2、 运输贮存条件：环境温度：-40℃～50℃
　 相对湿度： ≤93%
贮存环境应通风良好，无腐蚀性气体。
3、 安全分类 I类B型。
四、 仪器按装及冻干准备
1、 真空泵之间由抽真空耐压管连接，两端采用标准快速卡箍，卡箍里装有一橡胶密封圈，连接前在密封圈上涂适量真空脂，再将两端卡箍卡紧。
2、 主机后板上方安装有“总电源”插座，将电源线一端插入，另一端与有电电源相连。在“总电源”一侧装有真空泵电源插座，将真空泵电源线插上即可。
3、 请用户详细阅读真空泵“使用说明书”，检查真空泵，确认已加注真空泵油，切勿无油运转，油面不得低于油镜中线。
4、 冷阱上方“○”型密封圈应保持清洁，使用前可均匀涂一层真空脂。
5、 将样品装入样品盘中，再将样品盘放入预冻架上，放置并固定好样品温度传感器，对接好接头，将预冻架放入冷阱中，盖上保温盖，预冻到样品完全冻结并保持一段时间。
6、 如选用压盖配置，将样品注入西林瓶中，再将装有样品的西林瓶放进压盖样品盘中，放置并固定好样品温度传感器，将装有西林瓶的样品盘放入预冻架上，放进冷阱，盖上保温盖，预冻到样品完全冻结并保持一段时间。
7、 如选用多歧管配置，将样品注入选用的干燥瓶中，再将干燥瓶放进-40℃以下的低温冰箱中，预冻到样品完全冻结并保持一段时间，如有可能，最好能将干燥瓶边旋转边预冻，以便使样品均匀冻结在瓶壁上，有利于加速干燥。
8、 打开侧面板上的总电源开关，控制系统显示欢迎界面，按“确认”键控制系统自动转入下一屏。
9、 在操作屏按“压缩机”键，打开制冷系统，冷阱温度开始快速下降，预冻开始。
五、 冷冻干燥操作
1、 普通配置冷干：
（1） 将预冻好的样品盘从冷阱中取出，迅速装进干燥架，将干燥架放到冷阱上方，罩上有机玻璃罩，罩下端要与“○”型密封圈完全接触。
（2） 拧紧真空阀门，按“真空计”键，显示真空度110K，按“真空泵”键，真空泵运转工作，显示真空度快速下降，至15Pa以下为正常。
（3） 经过长时间运转，查看样品温度曲线、视感样品已完全干燥，方可打开真空阀充气后，按“真空泵”键，真空泵停止运转，按“真空计”键，真空度显示消失。
（4） 取下有机玻璃罩，从干燥架上取出样品盘，盘中样品可以包装，至此，普通配置干燥进行完毕。
2、 压盖干燥配置：
（1） 将预冻好的西林瓶（在托盘中），放进压盖干燥架中，再将该架放在冷阱上方，罩上压盖有机玻璃罩，罩下端要与“○”型密封圈完全接触。
（2） 拧紧真空阀门，按“真空计”键，显示真空度110K，按“真空泵”键，真空泵运转工作，显示真空度快速下降，至15Pa以下为正常。
（3） 样品完全干燥后，转动有机玻璃罩上方手柄，使罩中压盖架丝杠转动，从而使原板下移，将瓶盖压进瓶中，实现在真空中塞盖。
（4） 充气、关泵，取下有机玻璃罩，取出样品瓶保存。
3、 多歧管配置：
（1） 首先将冷干架或压盖冷干架装置在冷阱上方，将要冷干的样品放进架中，罩上多歧管有机玻璃罩或压盖多歧管有机玻璃罩。
（2） 从低温冰箱中取出冻干瓶，罩上装有标准管塞，将管塞插进瓶心中，瓶装上后转动阀翼垂直朝下，瓶内与罩内接通。
（3） 拧紧真空阀门，按“真空计”键，显示真空度110K，按“真空泵”键，真空泵运转工作，显示真空度快速下降，至15Pa以下为正常。
在冻干过程中，若需更换干燥瓶或将先干燥好的干燥瓶取下，则转动阀翼，使之垂直朝上，干燥瓶内与大气接通，瓶内充气，同时与罩内隔绝，可取下该干燥瓶。
（4） 如干燥瓶内样品、罩内托盘样品已全部干燥好，则先取下干燥瓶，然后罩内充气，取下多歧管有机玻璃罩，取出样品进行包装保存，请勿带瓶取罩。
六、 关机操作
1、 关闭“总电源”开关，整机控制系统掉电。
2、 拨下电源插头，真空泵电源线插头。
3、 擦拭冷阱，样品架，有机玻璃罩。
4、 真空泵不工作时请盖上排气孔，以防灰尘进入。
七、 控制系统操作
本机的控制系统采用液晶屏显示为人机接口，设备操作简单方便，运行状态显示清楚。系统能够曲线显示样品温度、冷阱温度、真空度等冻干曲线。系统采用了多种稳定性措施，控制系统运行稳定可靠。控制系统主要有如下几个显示屏内容。
1、 打开“总电源”开关，系统显示“欢迎使用冷冻干燥机”，如Error! Reference source not found.，按“确认”键，自动进入“数字显示”窗，

关
开
110K
-55
-35
08:30

图 1“数字显示”窗
2、 按“确认”键，在“数字显示”窗、“样品曲线”窗、“冷阱曲线”窗、“真空曲线”窗和“组合曲线”窗间循环显示。“组合曲线”窗为各个曲线同时显示。

图 2 “样品曲线”窗

图 3“冷阱曲线”窗

图 4“真空曲线”窗

图 5“组合曲线”窗
3、 开机后，如果没有按“压缩机”键打开压缩机，曲线窗显示的是上次打开压缩机后系统自动记录的曲线，如果打开压缩机，曲线窗显示本次打开压缩机后系统自动记录的曲线。在曲线显示窗，每页只显示3小时曲线，按“上页”或“下页”键，查看前3小时或后3小时的曲线。
4、 “压缩机”键为开或关制冷系统，“真空泵”键为开或关真空泵，“真空计”键为开或关真空检测。
八、 注意事项
1、 真空泵置于地面上，与主机保持一定高度差。当突发停电时，可有利于阻止返油。若发生停电事故，应立即拧开充气阀，主机充气，尽快取出样品，妥善存放。
2、 工作环境温度≤32℃，湿度≤80%。
3、 关机时应先充气，后关真空泵，防止真空泵返油污染样品。
4、 有机玻璃罩与主机相接靠“○”型圈密封。
5、 使用带接地电源插座。应保持密封圈的清洁，不可用有机溶剂擦洗，有机玻璃罩与“○”型圈接触端注意保护防止碰、划、损伤。
6、 依照说明书连续工作200小时后要定期更换真空泵油，注意保养和维护。
7、 请勿频繁开关电源和制冷机，如因操作导致制冷机停机，至少等待三分钟后，再重新启动制冷机。
九、 常见故障与排除
1、 真空度达不到15Pa以下
（1） 检查真空泵与主机之间连接，卡箍是否正确卡紧。
（2） 检查有机玻璃罩下端平面是否清洁，有无伤损。
（3） 检查“○”型密封圈是否清洁，放置是否正确。
（4） 检查真空泵工作是否正常，观察泵油是否清洁。
（5） 检查真空阀是否拧紧。
2、 真空泵漏油
（1） 检查机身部位，更换所需配件。
3、 冷阱温度偏高
（1） 环境温度过高，散热不良，请将机器置于环境温度合适，通风良好处。
（2） 如若制冷系统故障，请与公司技术工程师联系。
十、 仪器的保修与维修
1、 本机自销售之日起免费保修一年。
2、 本机我公司负责终身维护。

本机所附件，请妥善保管，在点验无误后，将产品保修卡备案表寄回我公司销售部，以便进入公司技术服务档案，为您在使用过程中提供服务。

上海欣谕仪器有限公司
售后服务：021-51093712
