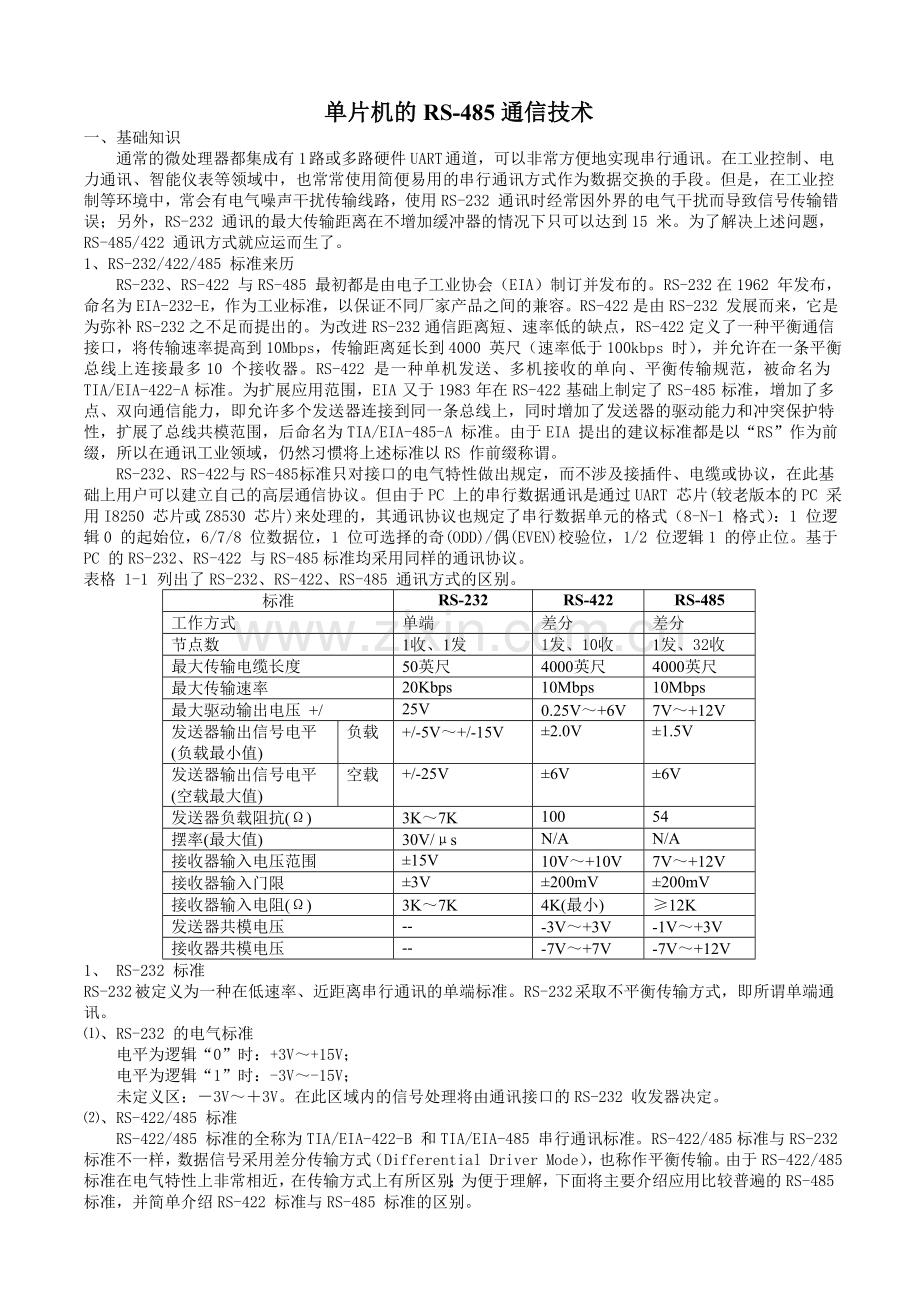

单片机的RS-485通信技术
一、 基础知识
通常的微处理器都集成有1 路或多路硬件UART 通道，可以非常方便地实现串行通讯。在工业控制、电力通讯、智能仪表等领域中，也常常使用简便易用的串行通讯方式作为数据交换的手段。但是，在工业控制等环境中，常会有电气噪声干扰传输线路，使用RS-232 通讯时经常因外界的电气干扰而导致信号传输错误；另外，RS-232 通讯的最大传输距离在不增加缓冲器的情况下只可以达到15 米。为了解决上述问题，RS-485/422 通讯方式就应运而生了。
1、RS-232/422/485 标准来历
RS-232、RS-422 与RS-485 最初都是由电子工业协会（EIA）制订并发布的。RS-232在1962 年发布，命名为EIA-232-E，作为工业标准，以保证不同厂家产品之间的兼容。RS-422是由RS-232 发展而来，它是为弥补RS-232 之不足而提出的。为改进RS-232 通信距离短、速率低的缺点，RS-422 定义了一种平衡通信接口，将传输速率提高到10Mbps，传输距离延长到4000 英尺（速率低于100kbps 时），并允许在一条平衡总线上连接最多10 个接收器。RS-422 是一种单机发送、多机接收的单向、平衡传输规范，被命名为TIA/EIA-422-A 标准。为扩展应用范围，EIA 又于1983 年在RS-422 基础上制定了RS-485 标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为TIA/EIA-485-A 标准。由于EIA 提出的建议标准都是以“RS”作为前缀，所以在通讯工业领域，仍然习惯将上述标准以RS 作前缀称谓。
RS-232、RS-422 与RS-485 标准只对接口的电气特性做出规定，而不涉及接插件、电缆或协议，在此基础上用户可以建立自己的高层通信协议。但由于PC 上的串行数据通讯是通过UART 芯片(较老版本的PC 采用I8250 芯片或Z8530 芯片)来处理的，其通讯协议也规定了串行数据单元的格式（8-N-1 格式）：1 位逻辑0 的起始位，6/7/8 位数据位，1 位可选择的奇(ODD)/偶(EVEN)校验位，1/2 位逻辑1 的停止位。基于PC 的RS-232、RS-422 与RS-485标准均采用同样的通讯协议。
表格 1-1 列出了RS-232、RS-422、RS-485 通讯方式的区别。
标准
RS-232
RS-422
RS-485
工作方式
单端
差分
差分
节点数
1收、1发
1发、10收
1发、32收
最大传输电缆长度
50英尺
4000英尺
4000英尺
最大传输速率
20Kbps
10Mbps
10Mbps
最大驱动输出电压 +/
25V
0.25V～+6V
7V～+12V
发送器输出信号电平
(负载最小值)
负载
+/-5V～+/-15V
±2.0V
±1.5V
发送器输出信号电平
(空载最大值)
空载
+/-25V
±6V
±6V
发送器负载阻抗(Ω)
3K～7K
100
54
摆率(最大值)
30V/μs
N/A
N/A
接收器输入电压范围
±15V
10V～+10V
7V～+12V
接收器输入门限
±3V
±200mV
±200mV
接收器输入电阻(Ω)
3K～7K
4K(最小)
≥12K
发送器共模电压
--
-3V～+3V
-1V～+3V
接收器共模电压
--
-7V～+7V
-7V～+12V
1、 RS-232 标准
RS-232 被定义为一种在低速率、近距离串行通讯的单端标准。RS-232 采取不平衡传输方式，即所谓单端通讯。
⑴、RS-232 的电气标准
电平为逻辑“0”时：+3V～+15V；
电平为逻辑“1”时：-3V～-15V；
未定义区：－3V～＋3V。在此区域内的信号处理将由通讯接口的RS-232 收发器决定。
⑵、RS-422/485 标准
RS-422/485 标准的全称为TIA/EIA-422-B 和TIA/EIA-485 串行通讯标准。RS-422/485标准与RS-232 标准不一样，数据信号采用差分传输方式（Differential Driver Mode），也称作平衡传输。由于RS-422/485 标准在电气特性上非常相近，在传输方式上有所区别；为便于理解，下面将主要介绍应用比较普遍的RS-485 标准，并简单介绍RS-422 标准与RS-485 标准的区别。

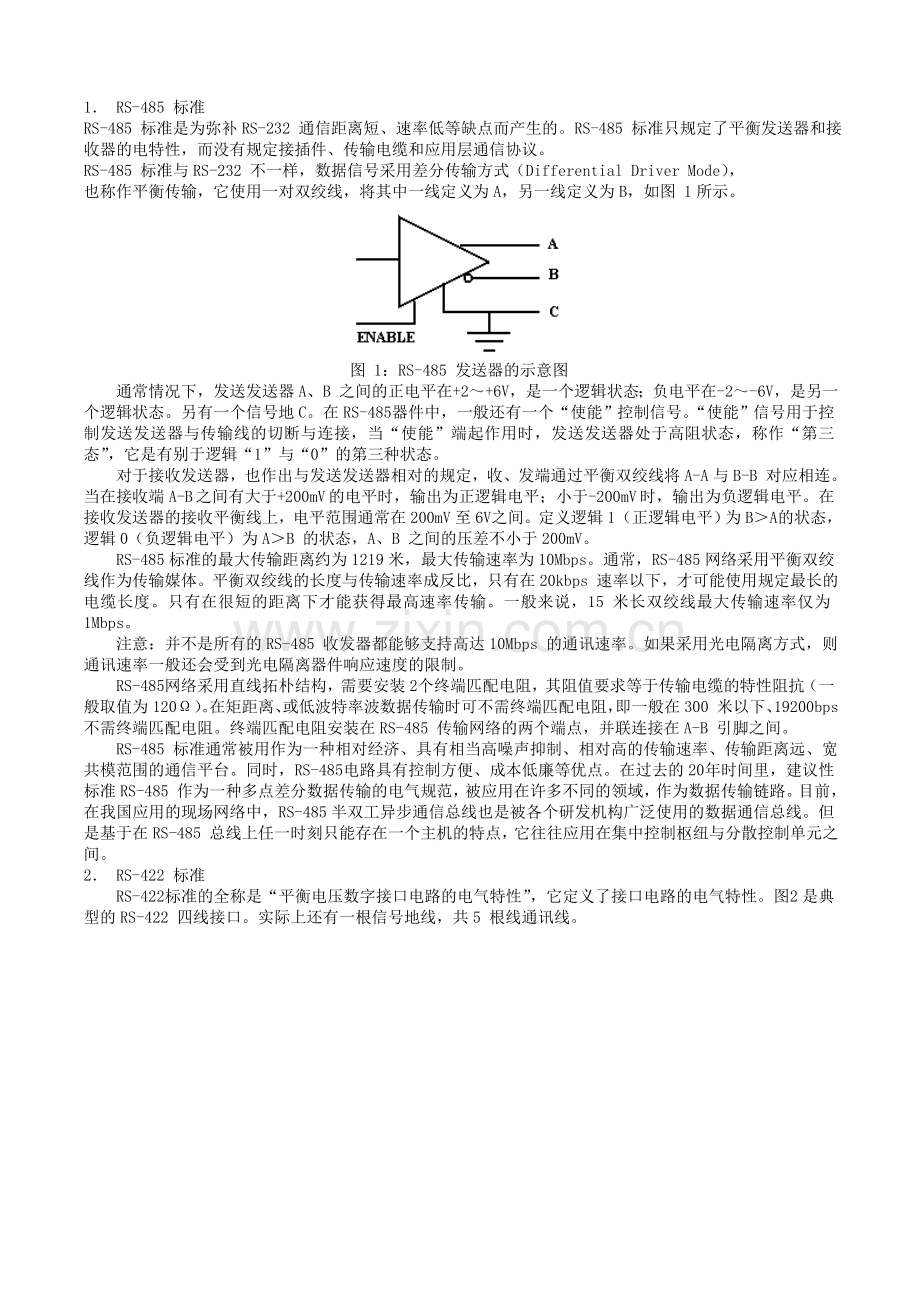

1． RS-485 标准
RS-485 标准是为弥补RS-232 通信距离短、速率低等缺点而产生的。RS-485 标准只规定了平衡发送器和接收器的电特性，而没有规定接插件、传输电缆和应用层通信协议。
RS-485 标准与RS-232 不一样，数据信号采用差分传输方式（Differential Driver Mode），
也称作平衡传输，它使用一对双绞线，将其中一线定义为A，另一线定义为B，如图 1所示。

图 1：RS-485 发送器的示意图
通常情况下，发送发送器A、B 之间的正电平在+2～+6V，是一个逻辑状态；负电平在-2～-6V，是另一个逻辑状态。另有一个信号地C。在RS-485 器件中，一般还有一个“使能”控制信号。“使能”信号用于控制发送发送器与传输线的切断与连接，当“使能”端起作用时，发送发送器处于高阻状态，称作“第三态”，它是有别于逻辑“1”与“0”的第三种状态。
对于接收发送器，也作出与发送发送器相对的规定，收、发端通过平衡双绞线将A-A与B-B 对应相连。当在接收端A-B 之间有大于+200mV 的电平时，输出为正逻辑电平；小于-200mV 时，输出为负逻辑电平。在接收发送器的接收平衡线上，电平范围通常在200mV至6V 之间。定义逻辑1（正逻辑电平）为B＞A 的状态，逻辑0（负逻辑电平）为A＞B 的状态，A、B 之间的压差不小于200mV。
RS-485 标准的最大传输距离约为1219 米，最大传输速率为10Mbps。通常，RS-485 网络采用平衡双绞线作为传输媒体。平衡双绞线的长度与传输速率成反比，只有在20kbps 速率以下，才可能使用规定最长的电缆长度。只有在很短的距离下才能获得最高速率传输。一般来说，15 米长双绞线最大传输速率仅为1Mbps。
注意：并不是所有的RS-485 收发器都能够支持高达10Mbps 的通讯速率。如果采用光电隔离方式，则通讯速率一般还会受到光电隔离器件响应速度的限制。
RS-485 网络采用直线拓朴结构，需要安装2 个终端匹配电阻，其阻值要求等于传输电缆的特性阻抗（一般取值为120Ω）。在矩距离、或低波特率波数据传输时可不需终端匹配电阻，即一般在300 米以下、19200bps 不需终端匹配电阻。终端匹配电阻安装在RS-485 传输网络的两个端点，并联连接在A-B 引脚之间。
RS-485 标准通常被用作为一种相对经济、具有相当高噪声抑制、相对高的传输速率、传输距离远、宽共模范围的通信平台。同时，RS-485 电路具有控制方便、成本低廉等优点。在过去的20 年时间里，建议性标准RS-485 作为一种多点差分数据传输的电气规范，被应用在许多不同的领域，作为数据传输链路。目前，在我国应用的现场网络中，RS-485半双工异步通信总线也是被各个研发机构广泛使用的数据通信总线。但是基于在RS-485 总线上任一时刻只能存在一个主机的特点，它往往应用在集中控制枢纽与分散控制单元之间。
2． RS-422 标准
RS-422 标准的全称是“平衡电压数字接口电路的电气特性”，它定义了接口电路的电气特性。图 2是典型的RS-422 四线接口。实际上还有一根信号地线，共5 根线通讯线。

图2：RS-422 标准的通讯接口
由于RS-422 接收器采用高输入阻抗和发送器因此比RS-232 更强的驱动能力，故允许在相同传输线上连接多个接收节点，最多可接10 个节点。即一个主设备（Master），其余为从设备（Salve），从设备之间不能通信，所以RS-422 支持点对多点的双向通信。接收器输入阻抗为4k，故发端最大负载能力是10×4k+100Ω（终接电阻）。RS-422 四线接口由于采用单独的发送和接收通道，因此不必控制数据方向，各装置之间任何必须的信号交换均可以按软件方式（XON/XOFF 握手）或硬件方式（一对单独的双绞线）实现。
RS-422 的最大传输距离为4000 英尺（约1219 米），最大传输速率为10Mbps。其平衡双绞线的长度与传输速率成反比，在20kbps 速率以下，才可能达到最大传输距离。只有在很短的距离下才能获得最高速率传输。一般100 米长的双绞线上所能获得的最大传输速率仅为1Mbps。
RS-422 需要安装一个终接电阻，要求其阻值约等于传输电缆的特性阻抗（一般取值为120 欧）。在短距离、或低波特率数据传输时可不安装终接电阻，即一般在300 米以下不安装终接电阻。终接电阻安装在传输电缆的最远端。
⑶、RS-485/RS-422 芯片
作为一种常用的通讯接口器件，RS-485/RS-422 芯片可以在许多半导体公司的“标准接口器件”栏目中“收发器”类元件中找到对应的型号；比如Sipex 公司(器件前缀为SP)、Maxim 公司(器件前缀为MAX)、TI 公司(器件前缀为SN)、Intersil 公司(器件前缀为ISL 或LTC)等各大半导体公司。
⑷、RS-485接口电路
RS-485 接口电路的主要功能是：将来自微处理器的发送信号TX 通过“发送器”转换成通讯网络中的差分信号，也可以将通讯网络中的差分信号通过“接收器”转换成被微处理器接收的RX 信号。任一时刻，RS-485 收发器只能够工作在“接收”或“发送”两种模式之一，因此，必须为RS-485 接口电路增加一个收/发逻辑控制电路。另外，由于应用环境的各不相同，RS-485 接口电路的附加保护措施也是必须重点考虑的环节。
①、基本RS-485 电路
图3为一个经常被应用到的SP485R芯片的示范电路，可以被直接嵌入实际的RS-485应用电路中。微处理器的标准串行口通过RXD 直接连接SP485R 芯片的RO 引脚，通过TXD直接连接SP485R 芯片的DI 引脚。

图 3：SP485R 的基本RS-485 电路
由微处理器输出的R/D 信号直接控制SP485R 芯片的发送器/接收器使能：R/D 信号为“1”，则SP485R 芯片的发送器有效，接收器禁止，此时微处理器可以向RS-485 总线发送数据字节；R/D 信号为“0”，则SP485R 芯片的发送器禁止，接收器有效，此时微处理器可以接收来自RS-485 总线的数据字节。此电路中，任一时刻SP485R 芯片中的“接收器”和“发送器”只能够有1 个处于工作状态。连接至A 引脚的上拉电阻R7、连接至B 引脚的下拉电阻R8 用于保证无连接的SP485R芯片处于空闲状态，提供网络失效保护，以提高RS-485 节点与网络的可靠性。如果将SP485R 连接至微处理器80C51 芯片的UART 串口，则SP485R 芯片的RO 引脚不需要上拉；否则，需要根据实际情况考虑是否在RO 引脚增加1 个大约10K 的上拉电阻。
SP485R 芯片本身集成了有效的ESD 保护措施。但为了更加可靠地保护RS-485 网络，确保系统安全，我们通常还会额外增加一些保护电路。
电路图中，钳位于6.8V 的TVS 管V4、V5、V6 都是用来保护RS-485 总线的，避免RS-485总线在受外界干扰时（雷击、浪涌）产生的高压损坏RS-485 收发器。当然，也选择集成的总线保护元件，比如ONSemi 半导体的NUP2105L 器件(SOT-23 封装，集成2 个双向TVS器件)，作为SP485R 芯片的附加保护措施。另外，电路中的L1、L2、C1、C2 是可选安装元件，用于提高电路的EMI 性能。图中附加的保护电路能够对SP485R 芯片起到良好的保护效果。
②、隔离RS-485 电路
图4为一个使用光电隔离方式连接的SP485R 芯片的示范电路，可以被直接嵌入实际的RS-485 应用电路中。微处理器的UART 串口的RXD、TXD 通过光电隔离电路连接SP485R 芯片的RO、DI 引脚，控制信号R/D 同样经光电隔离电路去控制SP485R 芯片的DE和/RE 引脚。
由微处理器输出的R/D 信号通过光电隔离器件控制SP485R 芯片的发送器/接收器使能：R/D 信号为“1”，则SP485R 芯片的DE 和/RE 引脚为“1”，发送器有效，接收器禁止，此时微处理器可以向RS-485 总线发送数据字节；R/D 信号为“0”，则SP485R 芯片的DE和/RE 引脚为“0”，发送器禁止，接收器有效，此时微处理器可以接收来自RS-485 总线的数据字节。任一时刻，SP485R 芯片中的“接收器”和“发送器”只能够有1 个处于工作状态。
连接至A 引脚的上拉电阻R7、连接至B 引脚的下拉电阻R8 用于保证无连接的SP485R芯片处于空闲状态，提供网络失效保护，以提高RS-485 节点与网络的可靠性。使用DC-DC 器件可以产生1 组与微处理器电路完全隔离的电源输出，用于向RS-485 收发器电路提供+5V 电源。电路中光耦器件的速率将会影响RS-485 电路的通讯速率。图4中选用了NEC 公司的光耦器件PS2501 芯片，受PS2501 芯片的响应速率影响，这一示范RS-485 接口电路的通讯速率只可保障在19200bps 速率下正常工作；如果需要达到更高的RS-485 通讯速率，则需要选用响应速度更快的光耦器件，比如Agilent 公司的超高速光耦元件。

图4：SP485R 的隔离RS-485 电路
SP485R 芯片本身集成了有效的ESD 保护措施。但为了更加可靠地保护RS-485 网络，确保系统安全，我们通常还会额外增加一些保护电路。当然，我们使用在图4中介绍的保护电路，同样可以对SP485R 芯片起到良好的保护效果。
③、上电抑制电路
由多个RS-485 收发器连接而成的RS-485 多机网络中，任一时刻只能够有一个RS-485发送器工作在“发送”状态，其余节点必须工作在“接收”状态；这称为“单主/多从”通讯方式。在一个RS-485 网络中同时有2 个或更多个RS-485 收发器工作在“发送”状态将会导致数据丢失、产生错误，严重的甚至损坏RS-485 收发器，使RS-485 网络瘫痪。因此，在设计阶段时就应仔细考虑，避免后期可能出现的种种事故隐患。
图5所示实例介绍了在一个应用系统上电阶段的RS-485 接口电路设计窍门。RS-485接口电路实现系统的通讯功能，但仅是一个完整系统中的一个有机部分，当然受到微处理器的状态控制。当微处理器在上电时，串行通讯接口的控制信号SCI_DE 并不能够确定处于高或低电平状态，这可能会导致该单元在上电阶段向RS-485 网络发送一组“无效”数据，破坏原来正常的网络通讯功能。设计时增加一组由R1、C1、D1、U1 简单元件组成的上电抑制电路，即可以避免在应用系统上电时出现网络通讯事故。

图5：RS-485 接口电路的上电抑制
1.3.4 RS-485 自动换向电路
前面的电路中，都使用了一个串行通讯接口的控制信号SCI_DE 来控制RS-485 收发器的发送器/接收器使能引脚。图6则演示了另一种自动控制RS-485 芯片的发送器/接收器使能引脚的方式，通常称作为RS-485 接口电路的自动换向功能。

图6：RS-485 接口电路的自动换向
图6所示电路中，当TXD 信号为“1”，即无输入信号时，SP485R 芯片工作在“接收”状态；当TXD 为“0”，即有信号输入时，即执行发送功能时，来自TXD 信号上的有效电平将自动禁能接收器，使能发送器，从而将TXD 信号发送到RS-485 网络。
RS-485 接口电路的自动换向功能可以有很多种可实现的不同电路形式，但其基本内容都是由TXD 信号来控制RS-485 芯片中接收器/发送器的开关切换。由于RS-485 接口电路的自动换向将占用一部分接口电路的切换时间开销、信号驱动开销，因此，这一种低成本的RS-485 接口电路可能并不适合所有的RS-485 应用。比如，在需要可靠性或高速度长距离，尤其在节点较多、负载重的情况下，强烈建议选用前面介绍的独立控制的RS-485 接口电路收/发控制方法。
2、RS-485 通讯协议
RS-485 标准只对接口的电气特性做出规定，而不涉及接插件、电缆或协议；因此，用户需要在RS-485 应用网络的基础上建立自己的应用层通信协议。
由于RS-485 标准是基于PC 的UART 芯片上的处理方式，因此，其通讯协议也规定了串行数据单元的格式（8-N-1 格式）：1 位逻辑0 的起始位，6/7/8 位数据位，1 位可选择的奇(ODD)/偶(EVEN)校验位，1/2 位逻辑1 的停止位。
目前，RS-485 在国内有着非常广泛的应用，许多领域，比如工业控制、电力通讯、智能楼宇等都经常可以见到具有RS-485 接口电路的设备。但是，这些设备采用的用户层协议都不相同；这些设备之间并不可以直接连接通讯。比如，很多具有RS-485 接口电路的用户设备采用自己制定的简单通讯协议，或是直接取自ModBus 协议(AscII/RTU 模式)中的一部分功能。
在电力通讯领域，当前国家现在执行的行业标准中，颁布有按设备分类的各种通讯规约，如CDT、SC-1801、u4F、DNP3.0 规约和1995 年的IEC60870-5-101 传输规约、1997 年的国际101 规约的国内版本DL/T634-1997规约；在电表应用中，国内大多数地区的厂商采用多功能电能表通讯协议(DL/T645-1997)。
国内江苏、浙江、上海地区以及北京的电表厂商采用多功能电能表通讯协议(DL/T645-1997)作为电表的远程控制通讯协议；这是一个在RS-485 网络中实现应用的行业标准。下面我们简单的做以说明。
1、通讯字节格式，如图7所示。

图7：通信字节格式
传送方向从低到高位，一个起始位、一个停止位、一个偶校验位、8 位数据位，总共11位。
2、网络通信数据帧格式，如图8所示。

图8：数据帧格式
地址域：当地址位99H时，为广播地址，同时当从控制器接收到一帧数据时，地址域相同时应响应命令，取得总线控制权，当响应命令之后，应把总线控制权归还给主控器。
命令码：执行操作的依据。
校验码：帧开始各个字节二进制算术和，不计溢出值。
帧起始符：在发送信息之前，发送1个字节68H，表示为此帧的数据。
数据域：发送时数据加33H，接收时数据减33H。
在后面的实例中，我们将以此协议做为学习方法。
当然，在以后的工作中，我们自己也可以制定符合自身需要的网络通信协议，但要符合以下几种规则。
由RS-485网络的传输特性决定，任何一刻在同一物理连接网络中，只能够存在一个发送节点。通常数据协议中包的格式由引导码、长度码、地址码、命令码、数据、较验码、尾码组成。这样的协议在通信中，不会出现竟争的问题。
二、相关知识
SP485R 芯片是由业内专业的通讯接口器件厂商Sipex 公司设计生产的高性能RS-485收发器，能够替换通用的RS-485 收发器，并在许多方面有所增强。
SP485R包含更高的ESD 保护和高接收器输入阻抗等性能。接收器输入高阻抗可以使400 个收发器接到同一条传输线上又不会引起RS-485 发送器信号的衰减。各器件封装为8 脚塑料DIP 或8 脚窄SOIC。SP481R 通过使能管脚来提供关断功能，可将电源电流（ICC）降低到0.5μA 以下。
1、引脚说明，如图9所示。

图9：485管脚图和管脚说明
2、发送真值表
输入
输出
/RE
DE
DI
线状态
B
A
X
1
1
无错误
0
1
X
1
0
无错误
1
0
X
0
X
X
Z
Z
X
1
X
出错
Z
Z
3、接收真值表
输入

输出
/RE
DE
A-B
R
0
0
+0.2V
1
0
0
－0.2V
0
0
0
输入开路
1
1
0
X
Z
4、芯片性能说明
RS-485 标准理想地用于多分支（multi-drop）应用中，一条总线可以连接多个发送器和/或接收器。RS-485 标准设备允许在一条数据线上连接32 个收发器。RS-485 被规定在长达4000 英尺电缆仍然保持高速度。
SP485R超过了标准b 中的规定，允许400 个接收器连接到同一条总线上。
4.1、发送器
发送器输出符合标准规定的RS-485 电气特性。输出电压范围从0V 到VCC，而且在两个输出之间连接了54Ω负载的条件下，保证输出电压大于+1.5V。为了遵从RS-485 规范，发送器输出符合RS-422 标准。若两个输出之间负载为100Ω时，发送器输出可以保持在至少+2.0V。
发送器有一个使能管脚（DE），当DE 为低电平时输出呈现三态。三态条件下输出为高阻抗（>100kΩ）。DE 为高电平时发送器正常工作。发送器数据传输速率至少为5Mbps。
4.2、接收器
SP485R接收器的输入是差分输入，输入灵敏度小于±200mV。如前所述，RS-485 规范允许32 个收发器连接到同一条总线上。由于输入阻抗高达至少120kΩ，SP485R 允许超过400 个收发器连接到同一条总线上。电容越大，同一条总线上就允许连接更多的元件，而信号的质量不会受到任何影响。发送器仍可驱动54Ω的等效电阻，该等效电阻是320 个接收器的输入阻抗120kΩ（至少）和每端的2 个125Ω的电缆终端电阻并联所得。
接收器有一个使能管脚（ RE ），低电平时可以令接收器使能。高电平会使接收器输出呈现三态，输入保证至少120k 的阻抗。接收器数据传输速率至少为1Mbps。
接收器还有一个故障自动检测特性，当输入开路（与断开的电缆相连）时输出高电平。
4.3、关断模式
SP481R 的关断功能可以减少功耗。当DE 为低电平，RE 为高电平时，关断模式被激活。在关断模式下，电源电流小于1μA。发送器输出禁能，并且由接收器输入阻抗（至少为120kΩ）决定为高阻态。接收器输出在关断模式下也是高阻抗。在接收器禁能情况下，输出漏电流低于1μA。
5、RS-485接口芯片的其它厂商
RS-485接口的其它厂商MAXIM和TEXAS INSTRUMENTS。
三、实验目的
掌握单片机对RS-485通信电路和软件设计方法。
四、实现功能
⑴、通过两个BCD转7段编码器芯片（CD4511）分别驱动两位共阴极数码管，实现静态的显示方式。P1.0~P1.3、P1.4~P1.7分别为两个CD4511输出数据的BCD码，通过按键提示改变数码管显示数据。
五、实验（一）
⑴、实验说明（实验的描述）
本实验是为实现RS-485网络通信而设计的电路方案。此实验的各个模块都是同一电路，通过地址设置方式设置每个模块的通信地址，这种电路可以连接256个模块节点，在此，只用三块做为实验说明。如图10所示。
模块包含五部分，分别是：数据显示部分、按键、地址设置、RS-485通信模块和单片机（89C51）及外围电路。其中，单片机（89C51）和外围电路、显示电路、按键电路在以前的实验中都已经有详细的说明，在此不再进行说明。
RS-485电路在本方案中的作用是将RS-232串行信息转换成RS-485通信模式，与其它各节点通过双绞线进行连接。
地址设置电路是8位键组成，可以设置对应I/O口的电平，高电平或低电平，CPU通过读取I/O口的状态信息，就可以得知此模块被设置成的通信地址。在通信的过程中，接收并检测数据帧中的地址信息是否与被设置的信息一致，如果一致，则接收帧后面的命令和数据信息，如果不和被设置的数据信息相同，则不接收帧以后的的数据，并保持接收状态。

图10：RS-485通信网络方案图
1、 通信协议设置
在RS-485网络通信之前，应当设置好通信协议，各个模块相互遵守标准的通信规则，才能有效的进行通信。
对于使用89C51单片机做为CPU时，应设置串行通信工作方式为方式3，增加寄偶校验位。

图11：通信字节格式
传送方向从低到高位，一个起始位、一个停止位、一个偶校验位、8 位数据位，总共11位。

图12：网络数据帧格式
地址域：地址范围为0 – 255，如果地址被设置成“0”，则此机为主控机，其它模块为从机。当地址位99H 时，为广播地址，同时当从控制器接收到一帧数据时，地址域相同时应响应命令，取得总线控制权，当响应命令之后，应把总线控制权归还给主控器。
命令码：执行操作的依据。01H：依次显示接收数据；02：“88H”闪烁方式显示。
校验码：帧开始各个字节二进制算术和，不计溢出值。
帧起始符：在发送信息之前，发送1个字节68H，表示为此帧的数据。
数据域：发送时数据加33H，接收时数据减33H。
结束码：15H行换451111电路，）
⑵、实验工具
硬件：电脑、电源DC5V、仿真器、烧写器、演示板、示波器
软件：Keil51编译器，Protel99SE、仿真器软件、烧写器软件
⑶、元器件列表
名称
规格
数量
名称
规格
数量
电解电容
470uF
2
数码管

10UF/16V
1
二极管
IN4001

瓷片电容
104
2
发光二极管

33PF
2
DC电源座

1
电阻
47K
2
芯片
SP485
1

2K
3

CD4511
2

10K
2

89C51
1

1K
4
三端稳压管
7805
1

120
1
光电耦合器
PS2501
3
复位按键
K1
1
晶振
11.0592M
1

⑷、原理图

图3：实验一485网络通信节点模块电路原理图
原理图说明：实验一原理图是为实现单片机89C51通过485进行网络通信功能而设计的电路。电路中采用DC9V供电，7805做为电路的稳压电源模块，电容C1、C2、C3和C4做为滤波电容；发光二极管D2做为电源指示，R12做为D2的限流分压电阻；电阻R5和按键S1组成按键电路，信号由P3.2输入；电容C8、电容C9和晶振Y2组成单片机外围晶振电路；电容C10和电容R6组成单片机的复位电路；U6（CD4511）、U9（CD4511）和共阴数码管（U7、U10）以及限流电阻组成静态显示电路；P1.0~P1.3向CD4511（U6）输出BCD码，P1.4~P1.7向CD4511（U9）输出BCD码。
R13为单片机U8（89C51）P0口上拉排阻，S2为模块节点通信地址的设置开关。
U1（SP485）和其外围电路组成TTL232-RS485的转换电路，PS2051做为光电耦合器，将通信的电信号分离，避免485网络的干扰。U1的A、B通过J1和RS485网络进行连接。
⑸、软件流程图

流程1：实验一单片机通过RS-485实现网络通信的程序流程图
⑹、源程序代码(C)
/*******************************************************************************/
/*单片机对RS-485通信的协议和通信方式 */
/******************************************************************************/
#include"reg52.h"
#define uchar unsigned char
#define uint unsigned int
sbit Key = P3^2;
bit SendFlag,RecChk;
uchar LEDDISPCore[10]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90}; //定义数码显示数字对应表
Delay2ms(uchar t){
uint Count0,Count1;
for(Count0 = 0;Count0 < t;Count0 ++){
for(Count1 = 0;Count1 < 120;Count1 ++){
;
}
}
}
main(){
//I/O初始化
P0 = 0xff;
P1 = 0xff;
P2 = 0xff;
P3 = 0xff;
//外部中断初始化

SCON = 0x90; //设置串口中断为工作方式1
IE = 0x90; //允许单片机总中断和串口中断
uchar Count = 0;
while(1){
if(!Key){
Delay2ms(5); //延时10ms
if(!Key){
TB8 = 1;
SBUF = 1; //发送地址
while(!TI);
TI = 0;
SendFlag = 1;//设置发送地址标志位
}
}
if(RecChk){
RecChk = 0; //如果校验地址正确，则发送数据。
SendFlag = 0;
TB8 = 0;
SBUF = 1; //发送地址
while(!TI);
TI = 0;
P1 = LEDDISPCore[0];//显示正确标志
P2 = LEDDISPCore[0];
}
else{
P1 = LEDDISPCore[10];//显示错误标志
P2 = LEDDISPCore[10];
}

}
}
//外部中断0处理程序
void Serial0 () interrupt 4
{
uchar Temp;
RI = 0;
Temp = SBUF;
if(SendFlag){
if(Temp == 1){
SendFlag = 0;
RecChk = 1;
}
}
}
⑺、实验步骤 一GC 00
⑻、实验总结
⑼、实验体会
