Matlab仿真常用知识及参考程序.doc

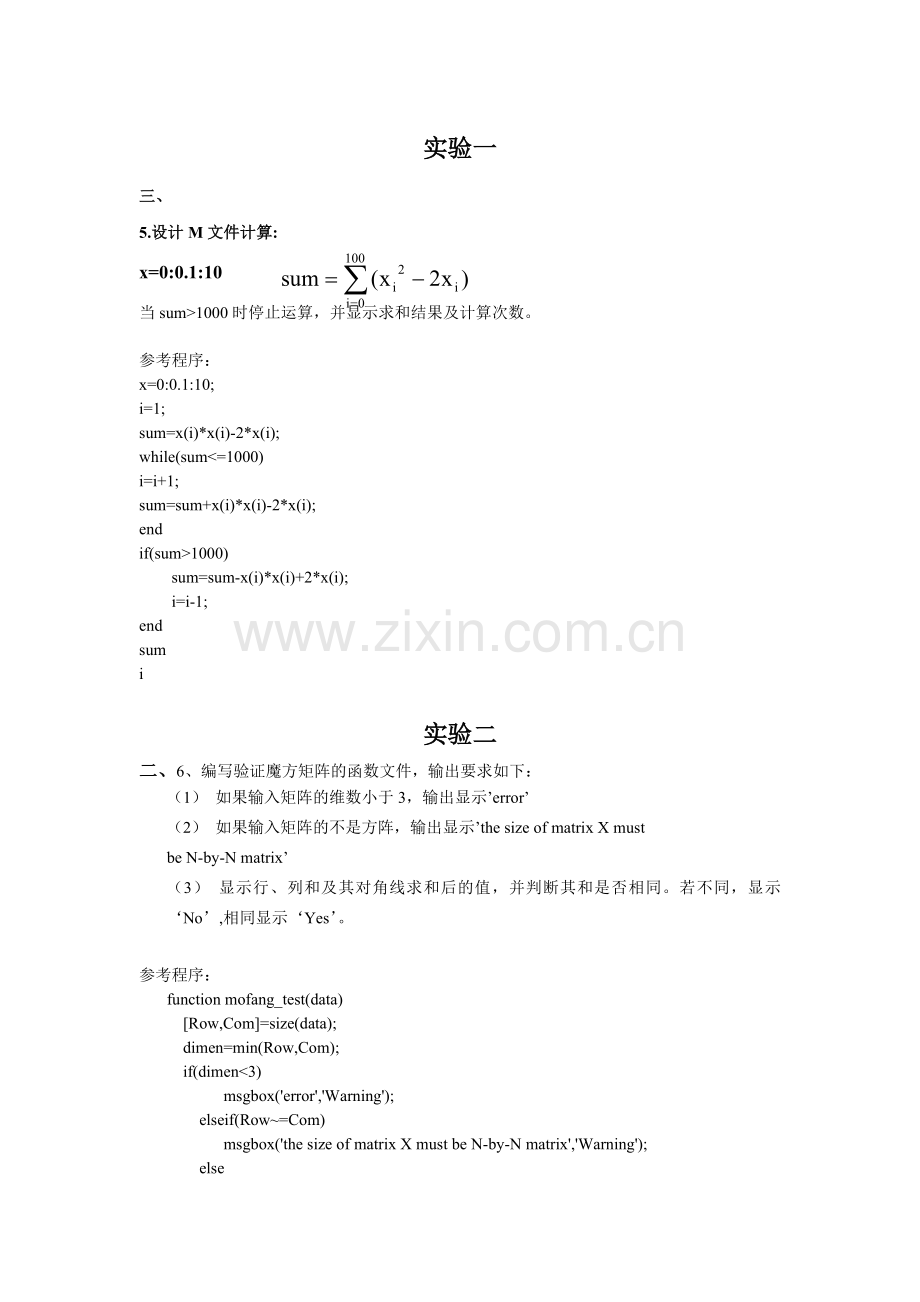

实验一
三、
5.设计M文件计算:
x=0:0.1:10
当sum>1000时停止运算，并显示求和结果及计算次数。

参考程序：
x=0:0.1:10;
i=1;
sum=x(i)*x(i)-2*x(i);
while(sum<=1000)
i=i+1;
sum=sum+x(i)*x(i)-2*x(i);
end
if(sum>1000)
sum=sum-x(i)*x(i)+2*x(i);
i=i-1;
end
sum
i

实验二
二、6、编写验证魔方矩阵的函数文件，输出要求如下：
（1） 如果输入矩阵的维数小于3，输出显示’error’
（2） 如果输入矩阵的不是方阵，输出显示’the size of matrix X must
be N-by-N matrix’
（3） 显示行、列和及其对角线求和后的值，并判断其和是否相同。若不同，显示‘No’,相同显示‘Yes’。

参考程序：
function mofang_test(data)
[Row,Com]=size(data);
dimen=min(Row,Com);
if(dimen<3)
msgbox('error','Warning');
elseif(Row~=Com)
msgbox('the size of matrix X must be N-by-N matrix','Warning');
else

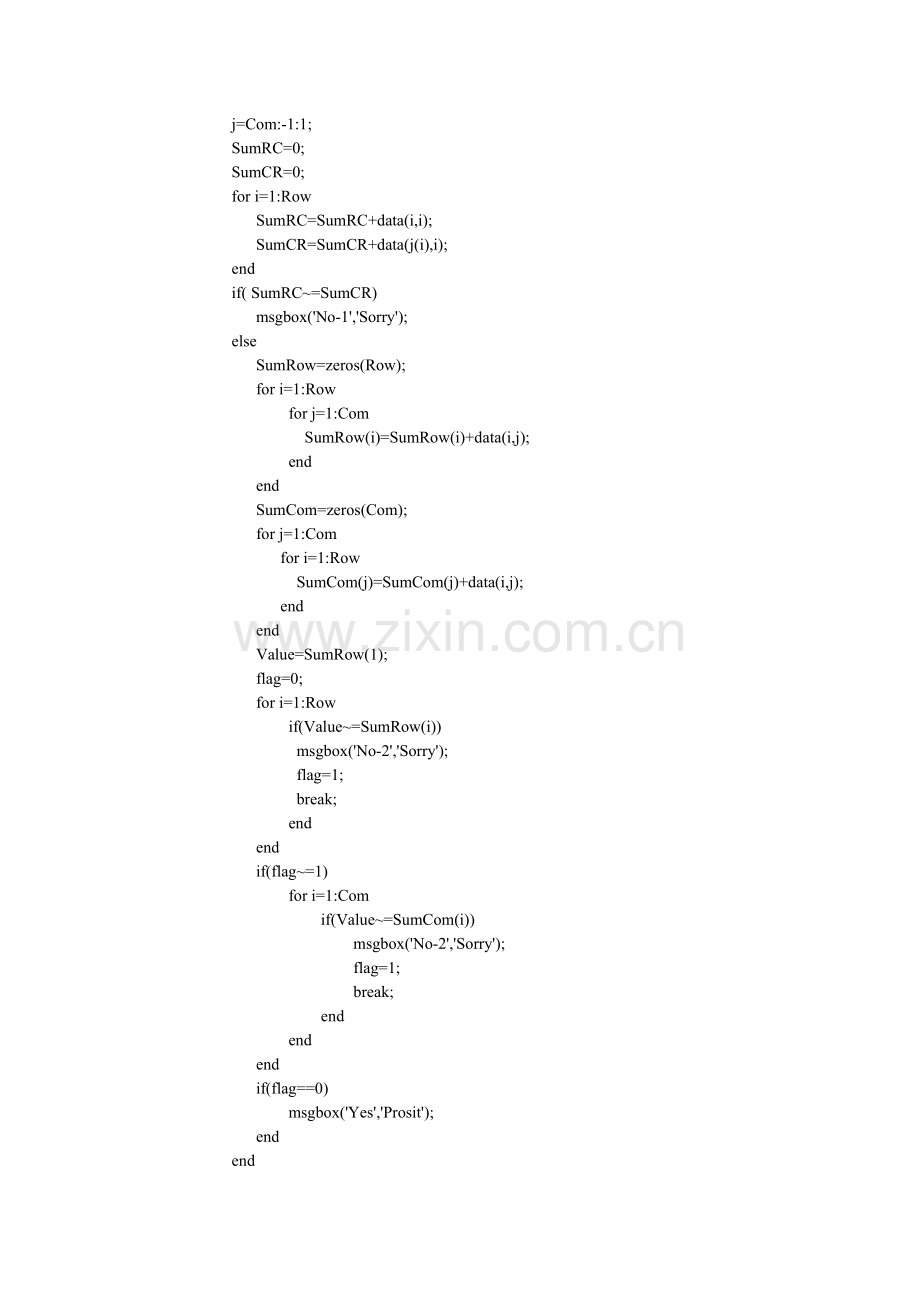

j=Com:-1:1;
SumRC=0;
SumCR=0;
for i=1:Row
SumRC=SumRC+data(i,i);
SumCR=SumCR+data(j(i),i);
end
if( SumRC~=SumCR)
msgbox('No-1','Sorry');
else
SumRow=zeros(Row);
for i=1:Row
for j=1:Com
SumRow(i)=SumRow(i)+data(i,j);
end
end
SumCom=zeros(Com);
for j=1:Com
for i=1:Row
SumCom(j)=SumCom(j)+data(i,j);
end
end
Value=SumRow(1);
flag=0;
for i=1:Row
if(Value~=SumRow(i))
msgbox('No-2','Sorry');
flag=1;
break;
end
end
if(flag~=1)
for i=1:Com
if(Value~=SumCom(i))
msgbox('No-2','Sorry');
flag=1;
break;
end
end
end
if(flag==0)
msgbox('Yes','Prosit');
end
end
end
end

%a=[4 9 2;3 5 7;8 1 6;]

实验三
matlab绘图函数参数详解
最近用到matlab画图，虽然最终感觉matlab使用很方便，但对于新手来说却不易，自己摸索是很耗时间的。现将自己搜索到的资料保存在这里，以便自己日后查询或者能够帮助其他的学习者（我发现博客是个不错的信息平台，它所提供的资料都是可信准确的！）
一、常用的绘图函数
 plot（x1,y1,'线条/颜色等参数',x2,y2,'线条/颜色等参数',……)
二、参数详解
 matlab——二维绘图函数及部分参数
MATLAB基本xy平面绘图命令
plot: x轴和y轴均为线性刻度（Linear scale）
loglog: x轴和y轴均为对数刻度（Logarithmic scale）
semilogx: x轴为对数刻度，y轴为线性刻度
semilogy: x轴为线性刻度，y轴为对数刻度
注：
若要画出多条曲线，只需将座标对依次放入plot函数即可：
plot(x, sin(x), x, cos(x));
若要改变颜色，在座标对後面加上相关字串即可：
plot(x, sin(x), 'c', x, cos(x), 'g');
若要同时改变颜色及图线型态（Line style），也是在座标对後面加上相关字串即可：
plot(x, sin(x), 'co', x, cos(x), 'g*');
axis([xmin,xmax,ymin,ymax])函数可以调整图轴的范围：
axis([0, 6, -1.2, 1.2]);
补充：下面是一些参数的说明
b     blue（蓝色）       .     point（点）       -     solid（实线）
g     green（绿色）      o     circle（圆圈）    :     dotted（点线)
r     red（红色）        x     x-mark（叉号）    -.    dashdot (点画线）
c     cyan（墨绿色）     +     plus(加号）       --    dashed(虚线）
m     magenta（紫红色） *     star（星号）      (none) no line
y     yellow（黄色）     s     square（正方形）
k     black（黑色）      d     diamond（菱形）
v     triangle (down)（下三角形）
^     triangle (up)（上三角形）
<     triangle (left)（左三角形）
>     triangle (right)（右三角形）
p     pentagram（五角星）
h     hexagram（六芒星）
此外，MATLAB也可对图形加上各种注解与处理：
xlabel('Input Value'); % x轴注解
ylabel('Function Value'); % y轴注解
title('Two Trigonometric Functions'); % 图形标题
legend('y = sin(x)','y = cos(x)'); % 图形注解
grid on; % 显示格线（反之为grid off）
hold on; % 保持图形（反之为hold off）
我们可用subplot来同时画出数个小图形於同一个视窗之中：
subplot(2,2,1); plot(x, sin(x));
subplot(2,2,2); plot(x, cos(x));
subplot(2,2,3); plot(x, sinh(x));
subplot(2,2,4); plot(x, cosh(x));
====================================================
其他各种二维绘图函数
bar 长条图（适合资料点数量不多的情况）
errorbar 图形加上误差范围（如果已知资料的误差量，就可用errorbar来表示）: errorbar(x,y,e); % e是误差量
fplot 较精确的函数图形（对于变化剧烈的函数，可用fplot来进行较精确的绘图，会对剧烈变化处进行较密集的取样
b     blue（蓝色）       .     point（点）       -     solid（实线）
g     green（绿色）      o     circle（圆圈）    :     dotted（点线)
r     red（红色）        x     x-mark（叉号）    -.    dashdot (点画线）
c     cyan（墨绿色）     +     plus(加号）       --    dashed(虚线）
m     magenta（紫红色） *     star（星号）      (none) no line
y     yellow（黄色）     s     square（正方形）
k     black（黑色）      d     diamond（菱形）
v     triangle (down)（下三角形）
^     triangle (up)（上三角形）
<     triangle (left)（左三角形）
>     triangle (right)（右三角形）
p     pentagram（五角星）
h     hexagram（六芒星）
此外，MATLAB也可对图形加上各种注解与处理：
xlabel('Input Value'); % x轴注解
ylabel('Function Value'); % y轴注解
title('Two Trigonometric Functions'); % 图形标题
legend('y = sin(x)','y = cos(x)'); % 图形注解
grid on; % 显示格线（反之为grid off）
hold on; % 保持图形（反之为hold off）
我们可用subplot来同时画出数个小图形於同一个视窗之中：
subplot(2,2,1); plot(x, sin(x));
subplot(2,2,2); plot(x, cos(x));
subplot(2,2,3); plot(x, sinh(x));
subplot(2,2,4); plot(x, cosh(x));
====================================================
其他各种二维绘图函数
bar 长条图（适合资料点数量不多的情况）
errorbar 图形加上误差范围（如果已知资料的误差量，就可用errorbar来表示）: errorbar(x,y,e); % e是误差量
fplot 较精确的函数图形（对于变化剧烈的函数，可用fplot来进行较精确的绘图，会对剧烈变化处进行较密集的取样
b     blue（蓝色）       .     point（点）       -     solid（实线）
g     green（绿色）      o     circle（圆圈）    :     dotted（点线)
r     red（红色）        x     x-mark（叉号）    -.    dashdot (点画线）
c     cyan（墨绿色）     +     plus(加号）       --    dashed(虚线）
m     magenta（紫红色） *     star（星号）      (none) no line
y     yellow（黄色）     s     square（正方形）
k     black（黑色）      d     diamond（菱形）
v     triangle (down)（下三角形）
^     triangle (up)（上三角形）
<     triangle (left)（左三角形）
>     triangle (right)（右三角形）
p     pentagram（五角星）
h     hexagram（六芒星）
此外，MATLAB也可对图形加上各种注解与处理：
xlabel('Input Value'); % x轴注解
ylabel('Function Value'); % y轴注解
title('Two Trigonometric Functions'); % 图形标题
legend('y = sin(x)','y = cos(x)'); % 图形注解
grid on; % 显示格线（反之为grid off）
hold on; % 保持图形（反之为hold off）
我们可用subplot来同时画出数个小图形於同一个视窗之中：
subplot(2,2,1); plot(x, sin(x));
subplot(2,2,2); plot(x, cos(x));
subplot(2,2,3); plot(x, sinh(x));
subplot(2,2,4); plot(x, cosh(x));
====================================================
其他各种二维绘图函数
bar 长条图（适合资料点数量不多的情况）
errorbar 图形加上误差范围（如果已知资料的误差量，就可用errorbar来表示）: errorbar(x,y,e); % e是误差量
fplot 较精确的函数图形（对于变化剧烈的函数，可用fplot来进行较精确的绘图，会对剧烈变化处进行较密集的取样
