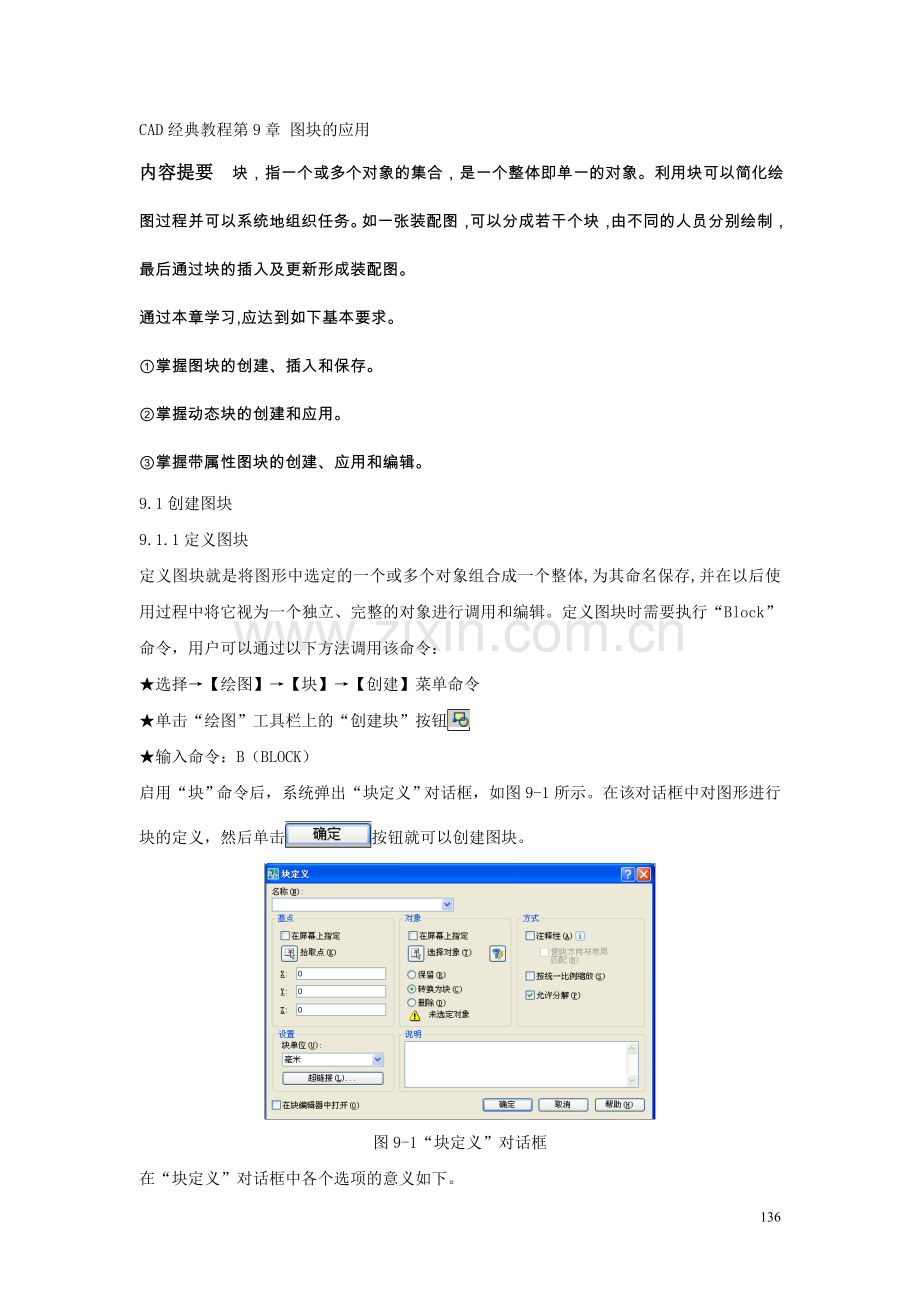

CAD经典教程第9章 图块的应用
内容提要 块，指一个或多个对象的集合，是一个整体即单一的对象。利用块可以简化绘图过程并可以系统地组织任务。如一张装配图，可以分成若干个块，由不同的人员分别绘制，最后通过块的插入及更新形成装配图。
通过本章学习,应达到如下基本要求。
①掌握图块的创建、插入和保存。
②掌握动态块的创建和应用。
③掌握带属性图块的创建、应用和编辑。
9.1创建图块
9.1.1定义图块
定义图块就是将图形中选定的一个或多个对象组合成一个整体,为其命名保存,并在以后使用过程中将它视为一个独立、完整的对象进行调用和编辑。定义图块时需要执行“Block”命令，用户可以通过以下方法调用该命令：
★选择→【绘图】→【块】→【创建】菜单命令
★单击“绘图”工具栏上的“创建块”按钮
★输入命令：B（BLOCK）
启用“块”命令后，系统弹出“块定义”对话框，如图9-1所示。在该对话框中对图形进行块的定义，然后单击按钮就可以创建图块。

图9-1“块定义”对话框
在“块定义”对话框中各个选项的意义如下。
（1）列表框：用于输入或选择图块的名称。
（2）选项组：用于确定图块插入基点的位置。用户可以输入插入基点的X、Y、Z坐标；也可以单击【拾取点】按钮，在绘图窗口中选取插入基点的位置。
（3）选项组：用于选择构成图块的图形对象。
◎按钮：单击该按钮，即可在绘图窗口中选择构成图块的图形对象。
◎按钮：单击该按钮，打开“快速选择”对话框，如图9-2所示。可以通过该对话框进行快速过滤来选择满足条件的实体目标。

图9-2“快速选择对”话框
◎单选项：选择该选项，则在创建图块后，所选图形对象仍保留并且属性不变。
◎单选项：选择该选项，则在创建图块后，所选图形对象转换为图块。
◎单选项：选择该选项，则在创建图块后，所选图形对象将被删除。
（4）选项组：用于指定块的设置。
◎下拉列表框：指定块参照插入单位。
◎按钮：将某个超链接与块定义相关联，单击该按钮，弹出“插入超链接”对话框，如图9-3所示，从列表或指定的路径，可以将超链接与块定义相关联。
◎复选框：用于在块编辑器中打开当前的块定义，主要用于创建动态块。
（5）选项组：用于块的方式设置。
◎复选框：指定块参照是否按统一比例缩放。
◎复选框：指定块参照是否可以被分解。

图9-3“插入超链接”对话框
◎文本框：用于输入图块的说明文字。
【例】通过定义块命令将图9-4所示的图形创建成块,名称为“标高”。

图9-4标高
操作步骤如下：
①单击工具栏上“创建块”按钮，弹出块定义对话框。
②在【块定义】对话框的“名称”列表框中输入图块的名称“标高”。
③在【块定义】对话框中，单击“对象”选项组中的“选择对象”按钮，在绘图窗口中选择图形，此时图形以虚线显示，如图9-5所示，按【Enter】键确认。
④在【块定义】对话框中，单击“基点”选项组中的“拾取点”按钮，在绘图窗口中选择圆心作为图块的插入基点，如图9-6所示。

图9-5“选择图块对象”图形 图9-6拾取图块的插入基点
⑤单击按钮，即可创建“标高”图块，如图9-7所示。

图9-7创建完成后的“块定义”对话框
9.1.2写块
前面定义的图块，只能在当前图形文件中使用，如果需要在其他图形中使用已经定义的图块，如标题栏、图框以及一些通用的图形对象等，可以将图块以图形文件形式保存下来。这时，它就和一般图形文件没有什么区别，可以被打开、编辑，也可以以图块形式方便地插入到其他图形文件中。“保存图块”也就是我们通常所说的【写块】。
【写块】需要使用“WBLOCK”命令，启用命令后，系统将弹出如图9-8所示的“写块”对话框。

图9-8“写块”对话框
在“写块”对话框中各个选项的意义如下。
（1）选项组：用于选择图块和图形对象，将其保存为文件并为其指定插入点。
◎单选项：用于从列表中选择要保存为图形文件的现有图块。
◎单选项：将当前图形作为一个图块，并作为一个图形文件保存。
◎单选项：用于从绘图窗口中选择构成图块的图形对象。
◎选项组：用于指定图块文件的名称、位置和插入图块时使用的测量单位。
◎列表框：用于输入或选择图块文件的名称、保存位置。单击右侧的按钮，弹出【浏览图形文件】对话框，即可指定图块的保存位置，并指定图块的名称。
设置完成后，单击按钮，将图形存储到指定的位置，在绘图过程中需要时即可调用。
特别注意：利用“写块”命令创建的图块是AutoCAD 2008的一个DWG文件，属于外部文件，它不会保留原图形未用的图层、线型等属性。
9.1.3插入块
在绘图过程中，若需要应用图块时，可以利用“插入块”命令将已创建的图块插入到当前图形中。在插入图块时，用户需要指定图块的名称、插入点、缩放比例和旋转角度等。
启用“插入块”命令有两种方法。
★选择→【插入】→【块】菜单命令
★单击【绘图】工具栏中的【插入块】按钮
★输入命令：I(INSERT)
利用上述任意一种方法启用“插入块”命令，弹出“插入”对话框，如图9-9所示，从中即可指定要插入的图块名称与位置。
在“插入”对话框中各个选项的意义如下：
（1）列表框：用于输入或选择需要插入的图块名称。
若需要使用外部文件(即利用“写块”命令创建的图块)，可以单击按钮，在弹出的“选择图形文件”对话框选择相应的图块文件，单击按钮，即可将该文件中的图形作为块插入到当前图形。
（2）选项组：用于指定块的插入点的位置。用户可以利用鼠标在绘图窗口中指定插入点的位置，也可以输入X、Y、Z坐标。
（3）选项组：用于指定块的缩放比例。用户可以直接输入块的X、Y、Z方向的比例因子，也可以利用鼠标在绘图窗口中指定块的缩放比例。
（4）选项组：用于指定块的旋转角度。在插入块时，用户可以按照设置的角度旋转图块。也可以利用鼠标在绘图窗口中指定块的旋转角度。
（5）复选框：若选择该选项，则插入的块不是一个整体，而是被分解为各个单独的图形对象。

图9-9插入对话框
9.1.4分解图块
当在图形中使用块时，AutoCAD2008将块作为单个的对象处理，只能对整个块进行编辑。如果用户需要编辑组成块的某个对象时，需要将块的组成对象分解为单一个体。
将图块分解，有以下几种方法。
（1）插入图块时，在“插入”对话框中，选择“分解”复选框，再单击按钮，插入的图形仍保持原来的形式，但可以对其中某个对象进行修改。
（2）插入图块对象后，使用“分解”命令，单击工具栏中的按钮，将图块分解为多个对象。分解后的对象将还原为原始的图层属性设置状态。如果分解带有属性的块，属性值将丢失，并重新显示其属性定义。
9.2创建带属性的图块
图块属性是附加在图块上的文字信息，在AutoCAD2008中经常利用图块属性来预定义文字的位置、内容或缺省值等。在插入图块时，输入不同的文字信息，可以使相同的图块表达不同的信息，如表面粗糙度就是利用图块属性设置的。
9.2.1 创建与应用图块属性
定义带有属性的图块时，需要作为图块的图形与标记图块属性的信息，将这两个部分进行属性的定义后，再定义为图块即可。
启用“定义属性”命令有两种方法。
★选择→【绘图】→【块】→【定义属性】菜单命令
★输人命令：ATTDEF
利用上述任意一种方法启用“定义属性”命令，弹出“属性定义”对话框，如图9-10所示，从中可以定义模式、属性标记、属性提示、属性值、插入点以及属性的文字选项等。

图9-10“属性定义”对话框
【例】创建带有属性的电阻图块,并把它应用到如图9-11所示的图形中。

图9-11 带属性块图例
操作步骤如下：
①根据所绘制图形的大小，首先绘制一个电阻符号，如图9-11左侧图形。
②选择→【绘图】→【块】→【定义属性】菜单命令，弹出“定义属性”对话框。
③在属性选项组的标记文本框中输入电阻参数值的标记“RX”,在“提示”文本框中输入提示文字“电阻”，在“值”数值框中输入表面粗糙度参数值-R1,如图9-12所示。

图9-12
④单击“属性定义”对话框中的按钮，在绘图窗口中指定属性的插入点，如图9-13左所示，在文本的左下角单击鼠标，完成图形效果如图9-13右所示。

图9-13完成属性定义
⑤选择→【绘图】→【块】→【创建】菜单命令，弹出“块定义”对话框，在“名称”文框中输入块的名称“电阻”，单击“选择对象”按钮，在绘图窗口选择如图9-13右侧所示的图形，并单击鼠标右键，完成带属性块的创建，如图9-14所示。

图9-14完成“带属性块”的创建
⑥单击【基点】选项组中的“拾取点”按钮，并在绘图窗口中选择O点作为图块的基点，如图9-15所示。

图9-15选择基点 图9-16“编辑属性”对话框 图9-17完成后图形效果
⑦单击【块定义】对话框中的按钮，弹出“编辑属性”对话框，如图9-16所示，直接单击该对话框中的按钮即可。完成后图形效果如图9-17所示。
⑧选择→【插入】→【块】菜单命令，弹出“插入”对话框，如图9-18所示，单击按钮，并在绘图窗口内相应的位置单击。

图9-18插入带属性的块
⑨在命令提示行输入表面粗糙度参数值的大小即可。若直接按【Enter】键，则图形效果如图9-17所示，把这个块直接插入到图9-11中。重新插入块，在命令行中输入“-R2”，如图9-19所示。把此时的块插入到图9-11的图中合适位置，完成整个图块的操作。
输入R2

图9-19输入属性值
9.2.2编辑图块属性
创建带有属性的块以后，用户可以对其属性进行编辑，如编辑属性标记、提示等，其操作步骤如下。
①直接双击带有属性的图块，弹出“增强属性编辑器”对话框，如图9-20所示。

图9-20增强属性编辑器
②在【属性】选项卡中显示图块的属性，如标记、提示以及缺省值，此时用户可以在“值”数值框中修改图块属性的缺省值。
③单击【文字选项】选项卡，“增强属性编辑器”对话框显示如图9-21所示，从中可以设置属性文字在图形中的显示方式，如文字样式、对正方式、文字高度、旋转角度等。

图9-21“增强属性编辑器”文字选项
④单击【特性】选项卡，“增强属性编辑器”对话框显示如图9-22所示，从中可以定义图块属性所在的图层以及线型、颜色、线宽等。

图9-22 “增强属性编辑器”特性
⑤设置完成后单击按钮，即可修改图块属性；若单击按钮，也可修改图块属性，并关闭对话框。
9.3使用“工具选项板”中的块
在AutoCAD2008中，用户可以利用“工具选项板”窗口方便地使用螺钉、螺母、轴承等系统内置的机械零件块，具体操作步骤如下。
①单击“标准”工具栏中的“工具选项板”按钮，打开“工具选项板”窗口，如目9-23右图所示。
②单击“工具选项板”窗口中的“填充”选项卡，选中其右侧的“砖块”块，如图9-23左图所示。
③如果需要的话，通过输入S、X、Y或Z，可设置插入块时的全局比例，或者块在x、Y或z轴方向的比例。

图9-23工具选项板
④在绘图区中单击鼠标，确定插入点位置，即可将块插入到该处，如图9-23所示。
9.4使用“设计中心”中的块
在AutoCAD中，“设计中心”为用户提供了一种管理图形的有效手段。使用“设计中心”，用户可以很方便地重复利用和共享图形。
(1)浏览本地及网络中的图形文件，查看图形文件中的对象(如块、外部参照、图像、图层、史字样式、线型等)，将这些对象插入、附着、复制和粘贴到当前图形中。
(2)在本地和网络驱动器上查找图形。例如，可以按照特定图层名称或上次保存图形的日期来搜索图形。
(3)打开图形文件，或者将图形文件以块方式插入到当前图形中。
(4)可以在大图标、小国标、列表和详细资料等显示方式之间切换。
使用“设计中心”面板插入块的具体操作步骤如下：
①单击“标准”工具栏中的“设计中心”工具，打开“设计中心”面板。
②打开“文件夹”选项卡，单击“设计中心”工具栏中的“主页”工具，可查看系统自带的块库(在AutoCAD2008＼Sample＼DesignCenter文件夹中)，如图9-24所示。
③在“设计中心”面板中双击Landscaping.dwg文件，如图9-25所示，展开其内容列表，然后单击其中的“块”，单击选中“树”，并将其拖入到当前视图中，结果如图9-26所示。
双击打开

图9-24系统自带的块库
双击打开开

图9-25选择块库中的块

图9-26选择所需要的块
学习提示：用户可以利用“设计中心”窗口左窗格打开任意文件中任意AutoCAD图形文件，从而使用其中定义的块。
9.5使用动态块
以前要定义各种规格的螺栓、螺钉、螺母，轴承等标准件，我们必须创建多个图块。在AutoCAD中，利用动态块功能，用户能够直接利用块夹点快速编辑块图形外观。
所谓动态块实际上就是定义了参数及其关联动作的块。它的主要特点有两个，一是一个动态块相当于集成了一组块，用户可以直接通过选择某个参数快速改变块的外观；二是用户可直接利用块夹点编辑块内容，而无需像编辑普通块那样，只有先炸开块，然后才能编辑其内容。在AutoCAD的工具选项板中，系统提供的块基基本都是动态块。下面我们就来看看几个动态块的特点。
①单击工具选项板中“机械”选项卡中的六角螺母。
②输入“S”并按【Enter】键，接下来输入“20”并按【Enter】键将块放大20倍。
③在选定位置单击放置六角螺母。
④单击六角螺母动态块，此时将显示六角螺母的查询夹点，单击该夹点将打开六角螺母规格列表，从中可选择某个规格的六角螺母，如图9-27所示。

图9-27使用动态块
⑤再将工具选项板中的六角圆柱头立柱动态块拖入绘图区域，然后将其变为M14，螺栓长度为130。如图9-28所示。

图9-28编辑动态块
【思考题】
1．什么是块？它的主要作用是什么？
2．创建一个图块的操作步骤是什么？
3．什么是块的属性？如何创建带属性的图块？
【练习题】
1.绘制如图9-29所示标题栏，并按表9-1的属性项目内容创建属性，然后在标题栏中填写相应的属性信息（姓名、比例、材料名自定）

图9-29标题栏
表9-1 标题属性项目包含的内容
项目
属性标记名
属性提示
属性值
属性1
设计
设计人员姓名
填写姓名
属性2
校核
校核人员姓名
填写姓名
属性3
比例
绘图比例
填写比例
属性4
材料
零件材料
填写材料名
2.绘制如图9-30所示的简易电路图，将图中的电路以块的形式插入。

图9-30电路图
