装载 DT-800 操作系统
操作系统版本 1.00 DT800OS.FRM
一．通过通讯座从ＰＣ机下栽ＤＴ８００的操作系统。
1. 按以下设置通讯座跳线开关
1 2 3 4 5 6 7 8 9 10
ON OFF OFF ON OFF OFF OFF OFF OFF OFF
2. 在通讯座 和 PC之间连接DT-887AX (9pin - 9pin cross) 通讯线
3. 操作步骤：
DT800上的操作：
a. 同时按<FNC> + <3> + <PW> 三键
DT800屏幕提示如下：

OS Loader V1.00
115K-P
ENT:Execute
CLR:Cancel
PW :Power OFF

b. 按 <ENT> 键确定
DT800屏幕提示如下：

OS Loader V1.00
115K-P
Refreshing ***

(DT800屏幕变红并闪烁几秒钟 )

OS Loader V1.00
115K-P
(IR)
Check Link

(DT800等待PC机的系统下载. )
PC机上的操作：
c. 在PC机上键入以下DOS命令
C:LDPC /B115200 dt800os.frm <RET>
d. DT-800 开始从PC机上接受操作系统（DT800os.frm）.

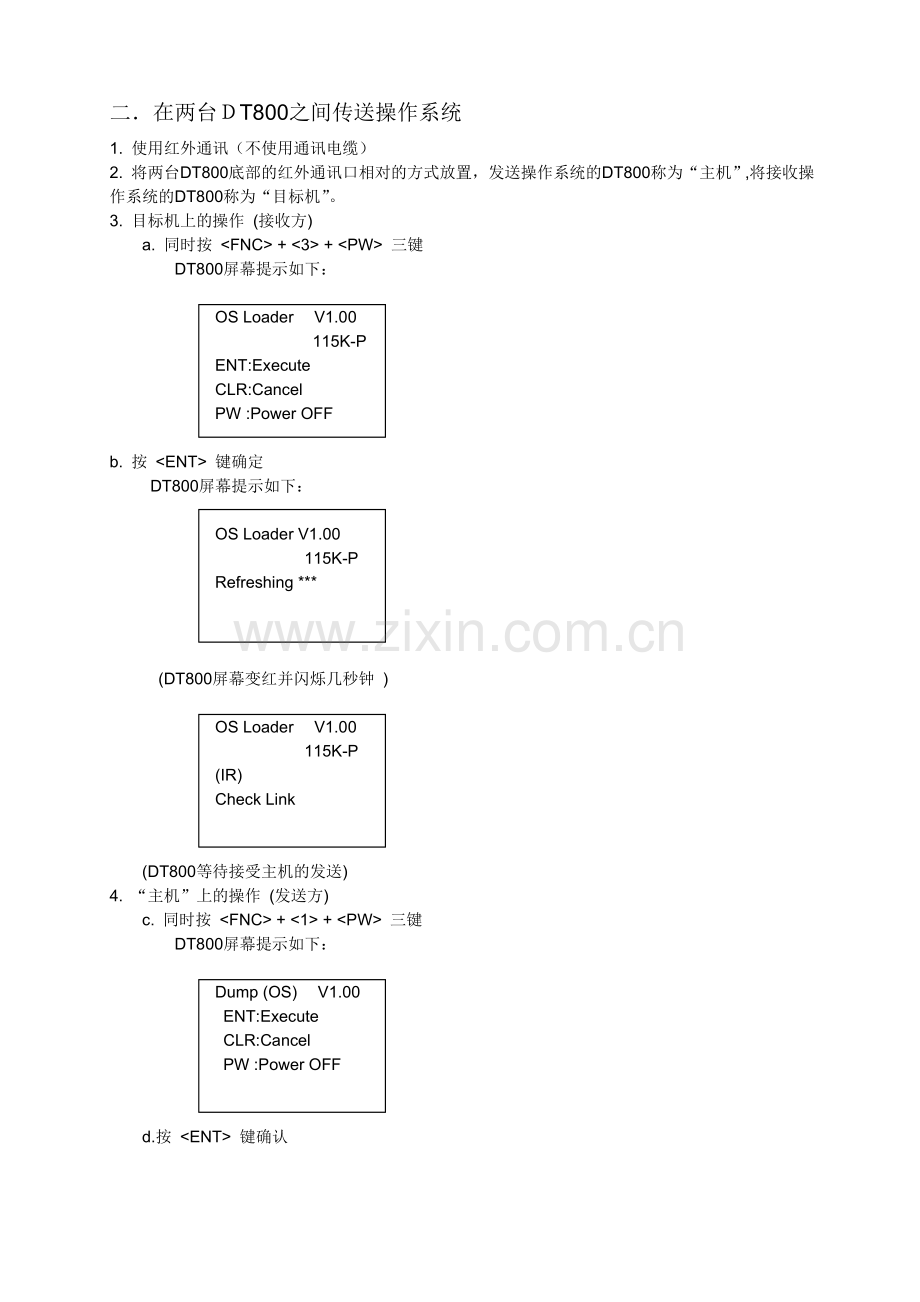

二．在两台ＤT800之间传送操作系统
1. 使用红外通讯（不使用通讯电缆）
2. 将两台DT800底部的红外通讯口相对的方式放置，发送操作系统的DT800称为“主机”,将接收操作系统的DT800称为“目标机”。
3. 目标机上的操作 (接收方)
　　a. 同时按 <FNC> + <3> + <PW> 三键
　　　　DT800屏幕提示如下：

OS Loader 　V1.00
115K-P
ENT:Execute
CLR:Cancel
PW :Power OFF

b. 按 <ENT> 键确定
DT800屏幕提示如下：

OS Loader V1.00
115K-P
Refreshing ***

　　　(DT800屏幕变红并闪烁几秒钟 )

OS Loader　 V1.00
115K-P
(IR)
Check Link

　　(DT800等待接受主机的发送)
4. “主机”上的操作 (发送方)
　　c. 同时按 <FNC> + <1> + <PW> 三键
　　　　DT800屏幕提示如下：

Dump (OS) 　V1.00
　　　　　　　ENT:Execute
　　　　　　　CLR:Cancel
　　　　　　　PW :Power OFF

　　d.按 <ENT> 键确认

　　e. “主机”开始向“目标机”传送操作系统
　　　DT800屏幕提示如下：

Dump (OS) 　V1.00
　　　　　　　　115.2kbps
　　　　　　　　(IR)
　　　　　　　　OS Ver 0.92be
　　　　　　　　Sending ***.....

开发中心

1998年 9月10日
