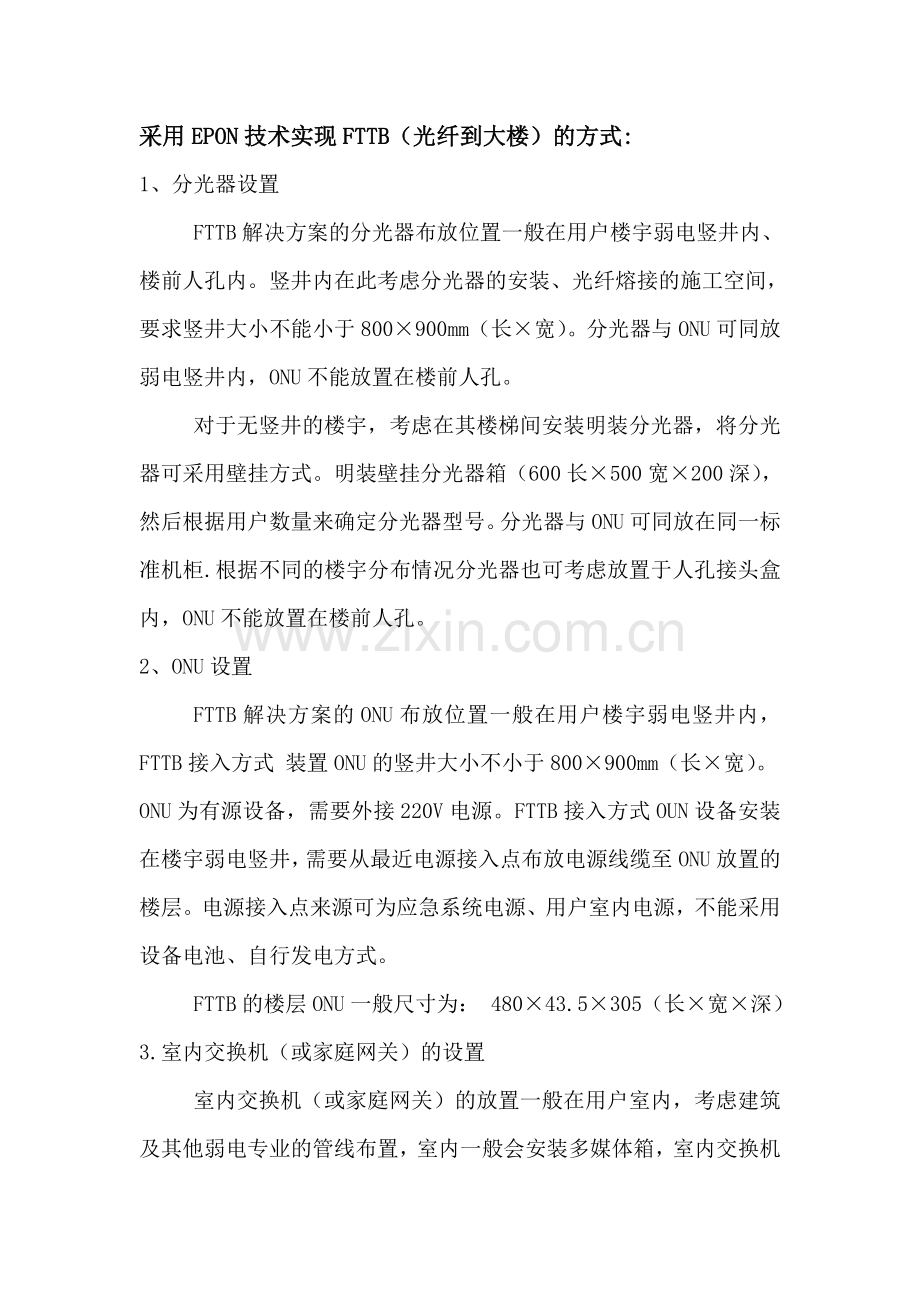

采用EPON技术实现FTTB（光纤到大楼）的方式:
1、分光器设置
FTTB解决方案的分光器布放位置一般在用户楼宇弱电竖井内、楼前人孔内。竖井内在此考虑分光器的安装、光纤熔接的施工空间，要求竖井大小不能小于800×900mm（长×宽）。分光器与ONU可同放弱电竖井内，ONU不能放置在楼前人孔。
对于无竖井的楼宇，考虑在其楼梯间安装明装分光器，将分光器可采用壁挂方式。明装壁挂分光器箱（600长×500宽×200深），然后根据用户数量来确定分光器型号。分光器与ONU可同放在同一标准机柜.根据不同的楼宇分布情况分光器也可考虑放置于人孔接头盒内，ONU不能放置在楼前人孔。
2、ONU设置
FTTB解决方案的ONU布放位置一般在用户楼宇弱电竖井内， FTTB接入方式 装置ONU的竖井大小不小于800×900mm（长×宽）。
ONU为有源设备，需要外接220V电源。FTTB接入方式OUN设备安装在楼宇弱电竖井，需要从最近电源接入点布放电源线缆至ONU放置的楼层。电源接入点来源可为应急系统电源、用户室内电源，不能采用设备电池、自行发电方式。
FTTB的楼层ONU一般尺寸为： 480×43.5×305（长×宽×深）
3.室内交换机（或家庭网关）的设置
室内交换机（或家庭网关）的放置一般在用户室内，考虑建筑及其他弱电专业的管线布置，室内一般会安装多媒体箱，室内交换机（或家庭网关）可考虑放置到多媒体箱内，对于建筑设计中无多媒体箱的用户建议在户内增设多媒体箱。室内交换机（或家庭网关）为有源设备，需要外接220V电源。室内交换机（或家庭网关）设备安装在用户多媒体箱内，需要从最近电源接入点布放电源线缆至多媒体箱。在楼房建设中，需要将此电源接入的管路予以考虑。
室内交换机规格尺寸一般为： 326×42×200mm（长×宽×深）
家庭网关的规格尺寸一般为： 150×34×110mm（长×宽×深）
在相应的建设中，多媒体箱的大小必须大于上述设备规格。
4、明确户内信息点位，包括户内语音信息点、数据信息点、IPTV信息点等；建议甲方客厅、卧室、书房均预设语音信息点、数据信息点、IPTV 信息点。信息面板安装的一般规则：语音与数据可共用一个双口面板，分别安装语音与数据模块，IPTV面板可采用单口面板。室内管线布置的一般规则：语音及数据管路在同一个双口面板出线点 可采用同管线敷设，IPTV管路可单独采用一个管路环连各个面板出
现点。根据实际楼房的结构布置，可采用星形、环形及综合管路结
构，各个分支管线必须汇总到多媒体箱内。
5、线缆的敷设
FTTB接入方式一般从小区附近接入网点、光缆交接箱布放光缆至楼层分光器箱（弱电竖井、楼道、人孔）。从分光器箱布放皮线光缆至ONU（竖井）。从ONU单独布放一根超五类线至室内交换机（或家庭网关）（多媒体箱内）从室内交换机（或家庭网关）分别单独布放超五类线到语音信息点、数据信息点、IPTV点。语音、数据、IPTV各个点位之间不能相互串接，需独立布放超五类线连接到ONU。

采用EPON技术直接实现FTTH（光纤到用户）:
1、 分光器设置：
(1) FTTH解决方案的分光器布放位置一般在用户楼宇弱电竖井内，在此需考虑分光器的安装、光纤熔接的施工空间，要求竖井大小不能小于800×900mm（长×宽）
(2)多层无竖井的楼宇，考虑在其楼梯间安装壁挂分光器箱将分光器放置其中。箱体尺寸为（600长×500宽×200深）， 然后根据用户数量来确定分光器型号。根据不同的楼宇分布情况分光器也可考虑放置于人孔接头盒内。
(3)对于别墅（一般无竖井）可考虑将分光器放置室内明挂箱体内或室外人孔接头盒内。
2、ONU设置
FTTH解决方案的ONU布放位置一般在用户室内，考虑建筑及其他弱电专业的管线布置，室内一般会安装多媒体箱，ONU可考虑放置到多媒体箱内。ONU尺寸200×45×170mm（长×宽×高），多媒体箱尺寸不能小于此规格。对于建筑设计中无多媒体箱的用户建议在户内增设多媒体箱。
3、明确户内信息点位，包括户内语音信息点、数据信息点、IPTV信息点等；建议甲方客厅、卧室、书房均预设语音信息点、数据信息点、IPTV 信息点。信息面板安装的一般规则：语音与数据可共用一个双口面板，分别安装语音与数据模块，IPTV面板可采用单口面板。室内管线布置的一般规则：语音及数据管路在同一个双口面板出线点可采用同管线敷设，IPTV管路可单独采用一个管路环连各个面板出现点。根据实际楼房的结构布置，可采用星形、环形及综合管路结构。各个分支管线必须汇总到多媒体箱内。
4、线缆的敷设
FTTH系统一般从小区附近接入网点、光缆交接箱布放光缆至
楼层分光器（竖井内）.从分光器布放皮线光缆至用户室内ONU（多媒体箱内）。从ONU分别单独布放超五类线到语音信息点、数据信息点、IPTV点。语音、数据、IPTV各个点位之间不能相互串接，需独立布放超五类线连接到ONU。
