MSP430单片机的时钟信号小结
时钟源有LFXT1（低频或高频）,XT2（高频）,DCO（数控）。
时钟信号有ACLK(辅助时钟),SMCLK(子系统时钟),MCLK(系统时钟)。

ACLK由LFXT1驱动;
SMCLK可由XT2,DCO之一驱动;
MCLK可由LFXT1,XT2,DCO之一驱动;
MSP430F449复位后,MCLK和SMCLK的驱动源为DCO,
SMCLK=MCLK=32*ACLK=32*32768=1048576Hz。

fDCOCLK = D x (N + 1) x fACLK。
N的设置为SCFQCTL = N(N取值1~127);
D的设置为SCFI0 = D(D取值FLLD_1,FLLD_2,FLLD_4,FLLD_8,即D=1,2,4,8),默认值D取2;
还要设置FLL_CTL0 ｜= DCOPLUS,D才会生效。

在寄存器FLL_CTL1里设置SMCLK,MCLK的时钟驱动源。

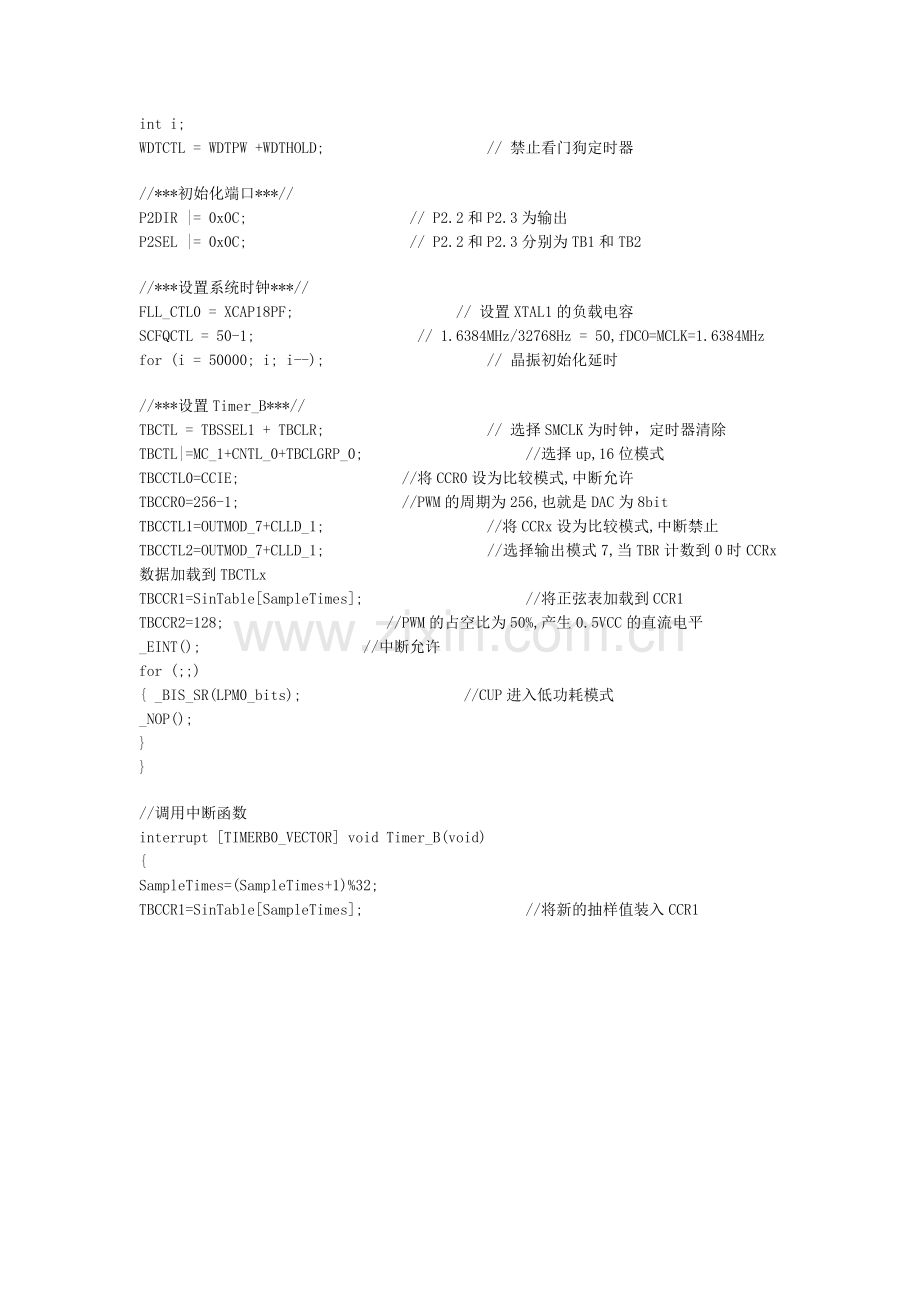

程序清单
MSP430的另外一个特点是用C语言编写程序简单，而且效率较高。本例就采用C语言编写了程序。清单如下：
＃i nclude <msp430x44x.h>
＃i nclude <math.h>
int SampleTimes=0;
//***定义正弦表,并用32个抽样值初始化正弦表,不要用"0"抽样***//
int SinTable[]={255,254,246,234,219,199,177,153,128,103,79,57,37,22,10,2,
                   1,2,10,22,37,57,79,103,128,153,177,199,219,234,246,255};
void main(void)
{
int i;
WDTCTL = WDTPW +WDTHOLD;           // 禁止看门狗定时器
//***初始化端口***//
P2DIR |= 0x0C;           // P2.2和P2.3为输出
P2SEL |= 0x0C;           // P2.2和P2.3分别为TB1和TB2
//***设置系统时钟***//
FLL_CTL0 = XCAP18PF;           // 设置XTAL1的负载电容
SCFQCTL = 50-1;           // 1.6384MHz/32768Hz = 50,fDCO=MCLK=1.6384MHz
for (i = 50000; i; i--);           // 晶振初始化延时
//***设置Timer_B***//
TBCTL = TBSSEL1 + TBCLR;           // 选择SMCLK为时钟，定时器清除
TBCTL|=MC_1+CNTL_0+TBCLGRP_0;           //选择up,16位模式
TBCCTL0=CCIE;           //将CCR0设为比较模式,中断允许
TBCCR0=256-1;           //PWM的周期为256,也就是DAC为8bit
TBCCTL1=OUTMOD_7+CLLD_1;           //将CCRx设为比较模式,中断禁止
TBCCTL2=OUTMOD_7+CLLD_1;           //选择输出模式7,当TBR计数到0时CCRx数据加载到TBCTLx
TBCCR1=SinTable[SampleTimes];           //将正弦表加载到CCR1
TBCCR2=128;           //PWM的占空比为50%,产生0.5VCC的直流电平
_EINT();           //中断允许
for (;;)
{ _BIS_SR(LPM0_bits);           //CUP进入低功耗模式
_NOP();
}
}
//调用中断函数
interrupt [TIMERB0_VECTOR] void Timer_B(void)
{
SampleTimes=(SampleTimes+1)%32;
TBCCR1=SinTable[SampleTimes];           //将新的抽样值装入CCR1
