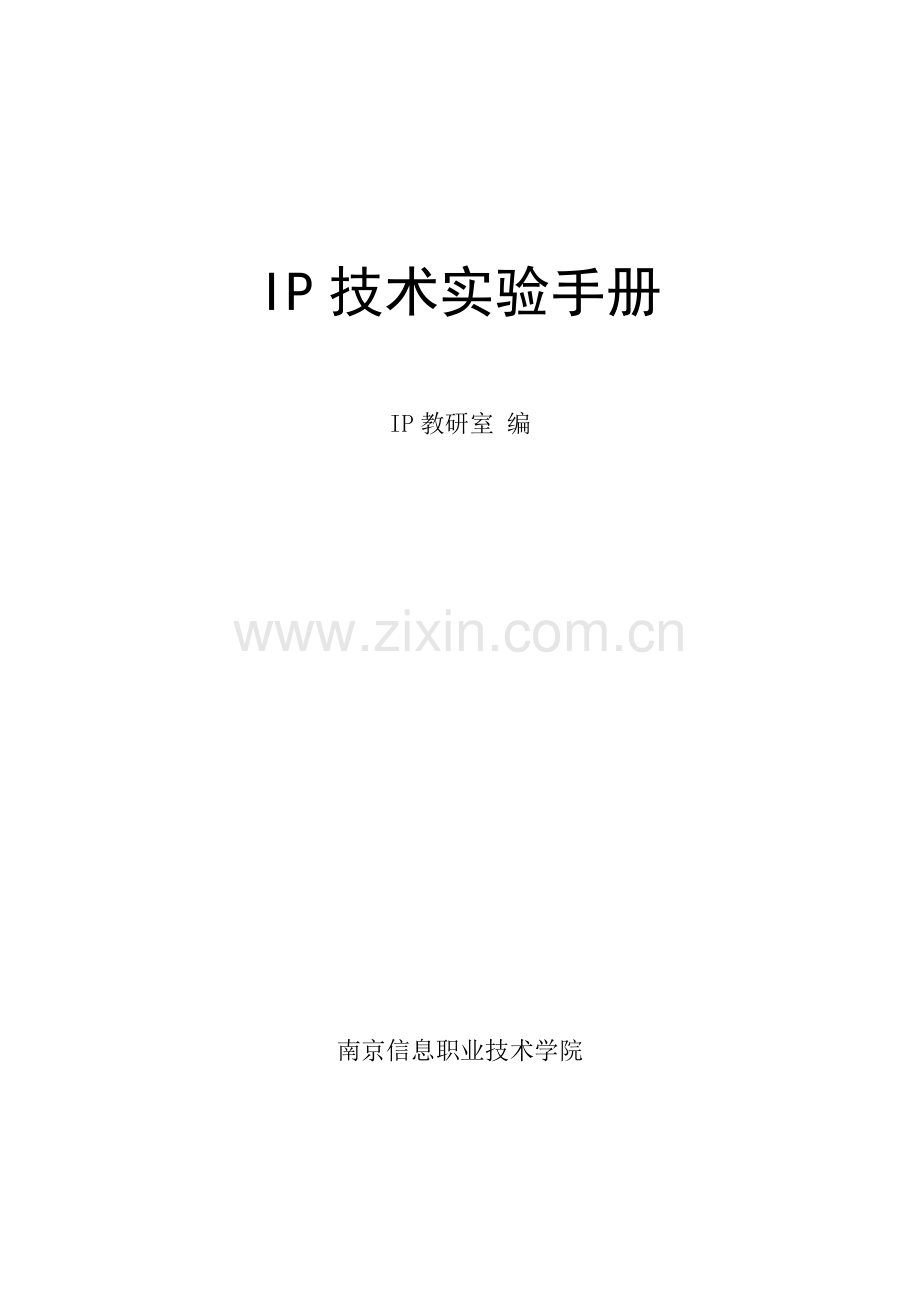

IP技术实验手册

IP教研室 编

南京信息职业技术学院

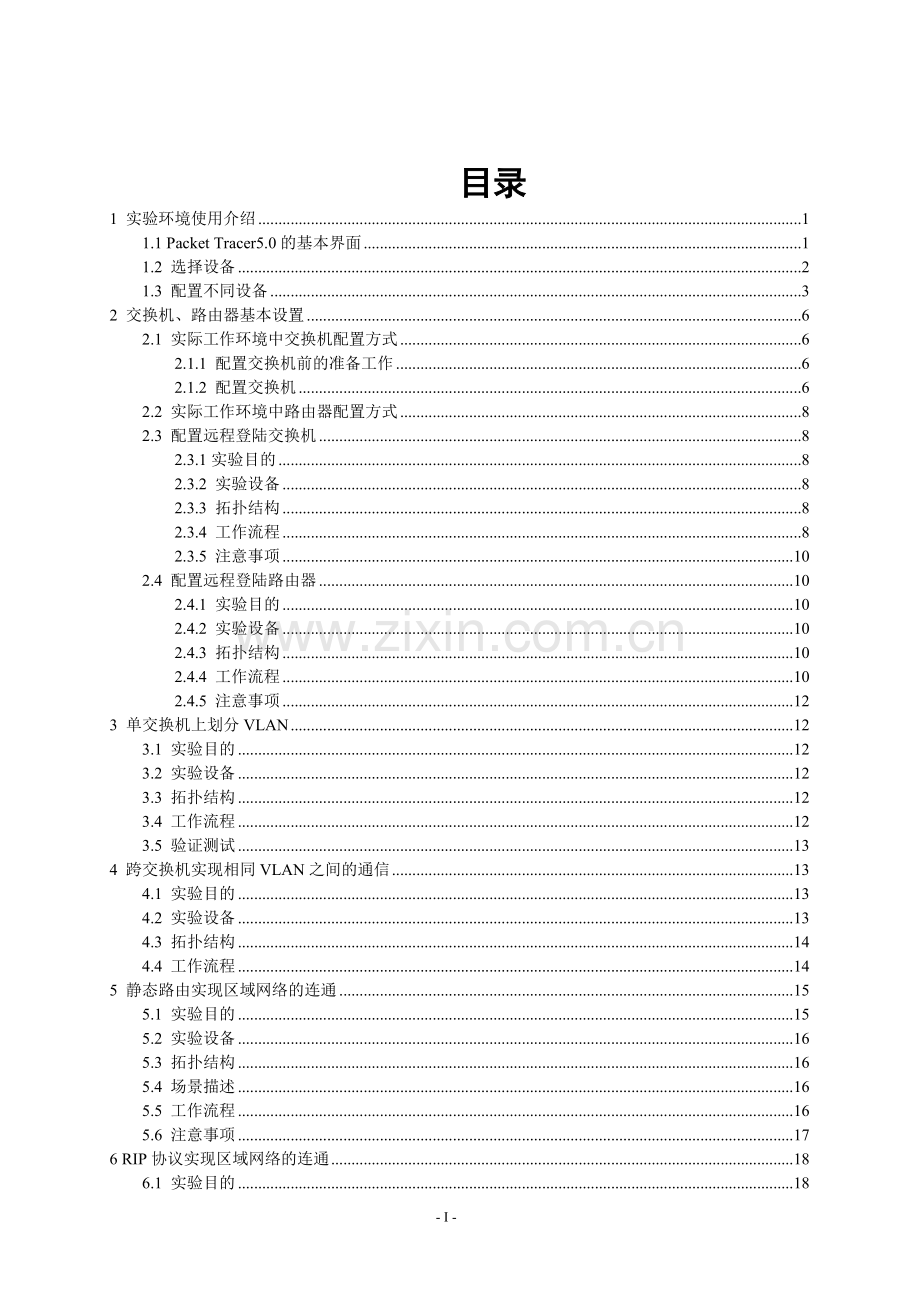

目录
1 实验环境使用介绍 1
1.1 Packet Tracer5.0的基本界面 1
1.2 选择设备 2
1.3 配置不同设备 3
2 交换机、路由器基本设置 6
2.1 实际工作环境中交换机配置方式 6
2.1.1 配置交换机前的准备工作 6
2.1.2 配置交换机 6
2.2 实际工作环境中路由器配置方式 8
2.3 配置远程登陆交换机 8
2.3.1实验目的 8
2.3.2 实验设备 8
2.3.3 拓扑结构 8
2.3.4 工作流程 8
2.3.5 注意事项 10
2.4 配置远程登陆路由器 10
2.4.1 实验目的 10
2.4.2 实验设备 10
2.4.3 拓扑结构 10
2.4.4 工作流程 10
2.4.5 注意事项 12
3 单交换机上划分VLAN 12
3.1 实验目的 12
3.2 实验设备 12
3.3 拓扑结构 12
3.4 工作流程 12
3.5 验证测试 13
4 跨交换机实现相同VLAN之间的通信 13
4.1 实验目的 13
4.2 实验设备 13
4.3 拓扑结构 14
4.4 工作流程 14
5 静态路由实现区域网络的连通 15
5.1 实验目的 15
5.2 实验设备 16
5.3 拓扑结构 16
5.4 场景描述 16
5.5 工作流程 16
5.6 注意事项 17
6 RIP协议实现区域网络的连通 18
6.1 实验目的 18
6.2 实验设备 18
6.3 拓扑结构 18
6.4 场景描述 18
6.5 工作流程 18
6.6 注意事项 20
7 OSPF路由实现区域网络的连通 20
7.1 实验目的 20
7.2 实验设备 21
7.3 拓扑结构 21
7.4 场景描述 21
7.5 工作流程 21
7.6 注意事项 23

- II -
1 实验环境使用介绍
Packet Tracer 是Cisco公司为模拟CCNA实验开发的软件。我们也以Packet Tracer 5.0 作为模拟软件来进行我们的实验。
下面按四个方面对该软件做简单介绍。
1、基本界面。
2、选择设备，为设备选择所需模块并且选用合适的线型互连设备。
3、配置不同设备。
1.1 Packet Tracer5.0的基本界面
打开Packet Tracer 5.0时界面如下图所示：

图1.1 Packet Tracer 5.0 基本界面

表1.1 Packet Tracer 5.0基本界面介绍
1
菜单栏
此栏中有文件、选项和帮助按钮，我们在此可以找到一些基本的命令如打开、保存、打印和选项设置，还可以访问活动向导。
2
主工具栏
此栏提供了文件按钮中命令的快捷方式，我们还可以点击右边的网络信息按钮，为当前网络添加说明信息。
3
常用工具栏
此栏提供了常用的工作区工具包括：选择、整体移动、备注、删除、查看、添加简单数据包和添加复杂数据包等。
4
逻辑/物理工作区转换栏
我们可以通过此栏中的按钮完成逻辑工作区和物理工作区之间转换。
5
工作区
此区域中我们可以创建网络拓扑，监视模拟过程查看各种信息和统计数据。
6
实时/模拟转换栏
我们可以通过此栏中的按钮完成实时模式和模拟模式之间转换。
7
网络设备库
该库包括设备类型库和特定设备库。
8
设备类型库
此库包含不同类型的设备如路由器、交换机、HUB、无线设备、连线、终端设备和网云等。
9
特定设备库
此库包含不同设备类型中不同型号的设备，它随着设备类型库的选择级联显示。
10
用户数据包窗口
此窗口管理用户添加的数据包。
1.2 选择设备
我们在工作区中添加一个2600 XM路由器。首先我们在设备类型库中选择路由器，特定设备库中单击2600 XM路由器，然后在工作区中单击一下就可以把2600 XM路由器添加到工作区中了。我们用同样的方式再添加一个2950-24交换机和两台PC。注意我们可以按住Ctrl键再单击相应设备以连续添加设备。如图1.2 所示：

图1.2 设备添加
接下来我们要选取合适的线型将设备连接起来。我们可以根据设备间的不同接口选择特定的线型来连接，设备分为中心设备（交换机、集线器）和终端设备（PC机、路由器），同种设备用交叉线，异种设备使用直通线，在模拟软件中必须严格按照此规则进行，如图1.3所示。

图1.3 线型介绍
在正常连接Router0 和 PC0后，我们再连接Router0和Switch 0 ，提示出错了，如下图：

图1.4 出错信息
出错的原因是Router上没有合适的端口。如图所示：

图1.5 Cisco2620 XM的接口面板
默认的2600 XM有三个端口，刚才连接PC0已经被占去了ETHERNET 0/0,Console口和AUX口自然不是连接交换机的所以会出错，所以我们在设备互连前要添加所需的模块（添加模块时注意要关闭电源）。我们为Router 0 添加NM－4E模块（将模块添加到空缺处即可，删除模块时将模块拖回到原处即可）。模块化的特点增强了Cisco设备的可扩展性。我们继续完成连接。

图1.6 设备连接
我们看到各线缆两端有不同颜色的圆点，它们分别表示什么样的含义呢？
表1.2 线缆两端亮点含义
链路圆点的状态
含义
亮绿色
物理连接准备就绪，还没有Line Protocol status 的指示
闪烁的绿色
连接激活
红色
物理连接不通，没有信号
黄色
交换机端口处于"阻塞"状态
线缆两端圆点的不同颜色来将有助于我们进行连通性的故障排除。
1.3 配置不同设备
我们配置一下Router0，在Router0上单击打开设备配置对话框。如图1.7所示：

图1.7 Router0的Physical配置选项卡
Physical 选项卡用于添加端口模块，刚刚我们已经介绍过了，至于各模块的详细信息，大家可以参考帮助文件。我们主要介绍一下Config（配置）选项卡和CLI（命令行）选项卡。

图1.8 Router0的Config和CLI配置选项卡
Config（配置） 选项卡给我们提供了简单配置路由器的图形化界面，在这里我们可以全局信息，路由信息和端口信息。当你进行某项配置时下面会显示相应的命令。这是Packer Tracer 中的快速配置方式，主要用于简单配置，将注意力集中在配置项和参数上，实际设备中没有这样的方式。 对应的CLI（命令行）选项卡则是在命令行模式下对Router0进行配置，这种模式和实际路由器的配置环境相似，我后面的试验中，我们要求在CLI（命令行）中进行配置。
下面我们来看一下终端设备的配置，单击PC0打开配置对话框，在配置选项卡中配置默认网关和IP地址分别为192.168.1.1，192.168.1.2 255.255.255.0

图1.9 终端设备配置面板
桌面选项卡中的IP Configuration 也可以完成默认网关和IP地址的设置。Terminal选项模拟一个超级终端对路由器或者交换机进行配置。Command Prompt相当于计算机中的命令窗口。
我们用相似的方法配置Router0 上Ethernet 1/0(192.168.2.1 255.255.255.0)和PC1（192.168.2.2 255.255.255.0 默认网关为192.168.2.1）。配置完成后我们发现所有的圆点已经变为闪烁的绿色。

图1.10 连通
2 交换机、路由器基本设置
2.1 实际工作环境中交换机配置方式
2.1.1 配置交换机前的准备工作
1、 PC机一台且串口com1/com2可正常工作。
2、 PC机安装操作系统: Win9x/Win2000且安装有超级终端组件。
如果没有安装该组件，可在控制面板中通过添加/删除 windows组件的方式，在“通讯”组件中添加安装。
3、 交换机一台（含console专用配置线）
专用配置线：一端是RJ-45口、一端是9针串口。
4、 分配给交换机的网络资源：IP地址、子网掩码、网关等。
2.1.2 配置交换机
1、 连接PC机与交换机
1) 将配置线的RJ-45端接入交换机的console口、9针串口端接入PC机的com1口，接通PC机、交换机电源，实现两机物理连接。
2) 操纵PC机，实现两机的通讯连接：
开始→程序→附件→通讯→超级终端→
指定连接名称(first)→指定连接端口(com1)的通讯参数
通讯参数如下：
速率：9600
数据位：8
校 验：无
停止位：1
数据流控制：硬件
单击“确定”按钮后，发现配置窗口( CLI 界面)的提示符Switch>

2、CLI 命令模式
提示符switch>表示已进入交换机的CLI界面，可使用Cisco IOS命令来配置交换机，需要注意的是，不同的命令必须在相应的命令模式下才可以执行，下面是Cisco IOS 的6种命令模式，摘要如下：

CLI命令模式特征表
模式
访问方法
提示符
退出方法
用途
User Exec
开始一个进程
switch>
键入“ logout”或“quit”
改变终端设置执行基本测试 显示系统信息
Privileged Exec
在“ User Exec”模式中键入“enable”命令
switch#
键入“ disable”退出
校验键入的命令。该模式由密码保护
VLAN Database
在“ Privileged Exec”模式中键入“vlan database”命令
switch(vlan)#
键入“ exit”，返回到“Privileged Exec”模式
配置 VLAN参数
Global Configura-tion
在“ privileged Exec”模式中键入“configure”命令
switch(config)#
键入“ exit”或“end”或下“Ctrl-Z”组合键，返回至“privileged EXEC”状态
将配置的参数应用于整个交换机
Interface Configura-tion
在“ Global Configuration”模式中，键入“interface ”命令
switch(config-if)#
键入 exit返回至“Global Configuration”模式按下“Ctrl-Z ”组合键或键入“end”，返回至“Pprivileged Exec”模式
为“ Ethernet interfaces”配置参数
Line Configura-tion
在模式“ Global Configuration”中，为“line console”命令指定一行
switch(config-line)#
键入“ exit”返回至“Global Configuration”模式按下“Ctrl-Z ”或键入“end”，返回至“Privileged Exec”模式
为“ terminal line”配置参数
　3. 命令模式的层次关系：
exit
EXIT
VLANdatabase
enable
VLAN database模式

User EX EC Privileged EXEC
用户模式 特权模式 interface configration
disable 模式

Glbal configration模式 line configration
模式

②

Intface命令
eixt

Config

Line 命令
Exit

4．寻求帮助，支持命令缩写:
1) 在配置窗口（CLI命令）中,用“？”号寻求帮助
2) 键入的命令所包含的字符长度足以与其他命令区别开来,即可使用缩写。
5．常用编辑命令：
1) 浏览历史命令 ： ctrl+p /ctrl+n (↑/↓)
2) 移动光标键 ： ctrl+b /ctrl+f (←/→)
3) 删除键 ： ← /del 键
4）行首/行尾 ： ctrl+A /ctrl+E
2.2 实际工作环境中路由器配置方式
路由器的连接方式，和命令提示符与交换机基本相同。
2.3 配置远程登陆交换机
2.3.1实验目的
1、进行交换机的基本配置：掌握交换机命令行各种操作模式的区别，以及模式之间的切换；
2、配置远程登陆交换机：配置管理交换机，熟悉交换机的各项参数；
2.3.2 实验设备
交换机1台；网络连接线若干，测试计算机2台。
2.3.3 拓扑结构

2.3.4 工作流程
步骤1．在交换机上配置管理IP地址。
S3760>enable !进入特权模式
Password:
S3760#configure terminal ！进入全局配置模式
S3760(config)#hostname switchA ！配置交换机名称为“switchA”
switchA(config)#interface vlan 1 ！进入交换机管理接口配置模式
switchA(config-if)#ip address 192.168.0.138 255.255.255.0 ！ 配置交换机管理接口IP地址
switchA(config-if)#no shutdown ！开启交换机管理接口
验证测试：验证交换机管理IP地址已经配置和开启
switchA#show ip interface ！验证交换机管理IP地址已经配置，管理接口已经开启
或：
switchA#show interface vlan 1 ！！验证交换机管理IP地址已经配置，管理接口已经开启
步骤2．配置交换机远程登录密码。
Switch(config)#line vty 0 4 ！进入路由器线路配置模式，配置前5个用户登录的密码。
Switch(config-line)#login !配置远程登录
Switch(config-line)#password 123 ！设置路由器远程登录密码为“123”
Switch(config-line)#end ！退出线路配置模式
步骤3．配置交换机特权模式密码。
switchA(config)#enable secret 0 123 ！ 0表示是以明文形式传输,并设置交换机特权模式密码为“123”
验证测试：验证从PC机可以通过网线远程登录到交换机上
验证测试：验证从PC机通过网线远程登录到交换机上后可以进入特权模式
C:\>telnet 192.168.0.138 ！从PC机登录到交换机上

步骤4．保存在交换机上所做的配置。
switchA#copy running-config startup-config ！保存交换机配置
或：SwitchA# write memory
或： SwitchA# wr
验证测试：验证交换机配置已保存
switchA#show run ！验证交换机配置己保存
2.3.5 注意事项
交换机的管理接口缺省一般是关闭的（shutdown),因此在配置管理接口interface vlan 1的IP地址后须用命令“no shutdown”开启该接口。

2.4 配置远程登陆路由器
2.4.1 实验目的
1、进行路由器的基本配置：掌握路由器命令行各种操作模式的区别，以及模式之间的切换；
2、配置远程登陆路由器：配置管理路由器，熟悉路由器的各项参数；
2.4.2 实验设备
路由器1台；网线连接线若干；测试计算机1台。
2.4.3 拓扑结构

2.4.4 工作流程
步骤1.在路由器上配置fastethernet0端口的IP地址.
Cisco>enable !进入特权模式
Cisco #configure terminal ！进入全局配置模式
Cisco (config)#hostname routerA ！配置路由器名称为“RouterA”
routerA(config)#interface fastethernet0 ！进入路由器接口配置模式
routerA(config-if)#ip address 192.168.0.138 255.255.255.0 配置路由器管理接口IP地址
routerA(config-if)#no shutdown ！开启路由器fastethernet0接口
验证测试：验证路由器接口fastethernet0的IP地址已经配置和开启
routerA#show ip interface fastethernet0
或
routerA # show ip interface brief
步骤2.配置路由器远程登录密码.
routerA(config)#line vty 0 4 ！进入路由器线路配置模式，配置前5个用户登录的密码。
routerA(config-line)#login !配置远程登录
routerA(config-line)#password rg ！设置路由器远程登录密码为“rg”
routerA(config-line)#end ！退出线路配置模式
步骤3.配置路由器特权模式密码.
routerA(config)#enable secret 123 ！设置路由器特权模式密码为“123”，secret是以密
文方式传输密码信号
或：
routerA(config)#enable password 123 ！设置路由器特权模式密码为“123”，password是
以明文方式传输密码信号
验证测试:验证从PC机可以通过网线远程登录到路由器上
c:\telnet 192.168.0.138 !从PC机登录到路由器上
步骤4.保存在路由器上所做的配置.
routerA(config)#wr
验证测试:验证路由器配置已保存
routerA(config)#show startup-config
或：
routerA(config)#show run（显示现在的内存中的配置）
2.4.5 注意事项
路由器接口缺省是关闭的(shutdown),因此必须在配置接口fastethernet的IP地址后须用命令”no shutdown”开启该接口.

3 单交换机上划分VLAN
3.1 实验目的
基于端口方式划分交换机VLAN，实现本交换机端口上连接的设备之间的安全隔离。
3.2 实验设备
交换机1台；网络连接线若干，测试计算机2——3台。
3.3 拓扑结构

3.4 工作流程
步骤1.在未划VLAN前两台PC互相PING可以通.
switchA#configure terminal !进入交换机全局配置模式
switchA(config)#vlan 10 ！创建VLAN10
switchA(config-vlan)#name test10 ！将其命名为test10
switchA(config-vlan)# !退出VLAN 10
switchA(config)#vlan 20 ！创建VLAN 20
switchA(config-vlan)#name test20 ！将其命名为test 20
验证测试
switchA#show vlan
步骤2.将接口分配到VLAN.
switchA(config)#interface fastethernet 0/5 ！进入fastethernet0/5的接口配置模式。
switchA(config-if)#switch access vlan 10 ！将fastethernet 0/5 端口加入VLAN 10中。
switchA(config-if)#exit
switchA(config)#interface fastethernet 0/8 ！进入fastethernet0/8的接口配置模式。
switchA(config-if)#switch access vlan 20 ！将fastethernet 0/8 端口加入VLAN 20中。
步骤3.两台PC互相PING不通.
3.5 验证测试
switchA#show vlan

4 跨交换机实现相同VLAN之间的通信
4.1 实验目的
使用在同一VLAN里的计算机能跨交换机进行通信，在不同VLAN里的交换机不能进行通信，理解跨交换机之间VLAN的特点。
4.2 实验设备
交换机2台；网络连接线若干，测试计算机4台。
4.3 拓扑结构

4.4 工作流程
步骤1.在交换机SwitchA上创建VLAN10,并将0/5端口划分到VLAN 10 中.
switchA#configure terminal ！进入全局配置模式
switchA(config)#vlan 10 ！创建VLAN10
switchA(config-vlan)#name sales ！将其命名为sales.
switchA(config-vlan)#exit
switchA(config)#interface fastethernet 0/5 !进入接口配置模式。
switchA(config-if)#switchport access vlan 10 ！将0/5端口划分到VLAN 10中
步骤2.在交换机SwitchA上创建VLAN 20 ,并将0/8端口划分到VLAN20中.
switchA#configure terminal ！进入全局配置模式
switchA(config)#vlan 20 ！创建VLAN20
switchA(config-vlan)#name technical ！将其命名为technical .
switchA(config-vlan)#exit
switchA(config)#intErface fastethernet 0/8 !进入接口配置模式。
switchA(config-if)#switchport access vlan 20 ！将0/8端口划分到VLAN 20中
验证测试：验证已创建了VLAN 20，并将0/8端口已划分到VLAN 20中。
switchA#show vlan
步骤3.在交换机SwitchA上将与SwitchB相连的端口(假设为0/24端口)定义为tag vlan 模式.
switchA(config)#interface fastethernet 0/24 ！进入接口配置模式
switchA(config-if)#switchport mode trunk ！将fastethernet0/24端口设为tag vlan模式。
验证测试：验证fastethernet 0/24端口已被设置为tag vlan 模式。
switchA#show interfaces fastethernet 0/24 switchport
步骤4.在交换机SwitchB上创建VLAN 10 ,并将0/5端口划分到VLAN10中.
SwitchB#configure terminal ！进入全局配置模式
SwitchB(config)#vlan 10 ！创建VLAN10
SwitchB(config-vlan)#name sales ！将其命名为sales.
SwitchB(config-vlan)#exit
SwitchB(config)#interface fastethernet 0/5 !进入接口配置模式。
SwitchB(config-if)#switchport access vlan 10 ！将0/5端口划分到VLAN 10中
步骤5.在交换机SwitchB上将与SwitchA相连的端口(假设为0/24端口)定义为tag vlan模式.
SwitchB(config)#interface fastethernet 0/24 ！进入接口配置模式
SwitchB(config-if)#switchport mode trunk ！将fastethernet0/24端口设为tag vlan模式。
步骤6.验证PC1与PC3能互相通信,但PC2与PC3不能互相通信.
c:\ping 192.168.0.30
【注意事项】
两台交换机之间相连的端口应该设置为tag vlan 模式.

5 静态路由实现区域网络的连通
5.1 实验目的
1.学习静态路由的一些基本知识；
2.掌握通过静态路由方式实现网络的连通性.
3.熟悉广域网线缆的连接方式。
4.静态路由的工作原理；
5.静态路由的配置；
5.2 实验设备
R2624(2台),V35DTE线缆(1根),V35DCE线缆(1根)。测试计算机2台。
5.3 拓扑结构

5.4 场景描述
2个校区网络地址规划
设备名称
设备及端口的配置地址
备注
R1
F0
172.16.1.1/24
局域网端口，连接PC1
S0
172.16.2.1/24
局域网端口，连接R2路由器F0端口
R2
S0
172.16.2.2/24
局域网端口，连接R1路由器F0端口
F0
172.16.3.1/24
局域网端口，连接PC2
PC1
172.16.1.2/24
172.16.1.2
PC2
172.16.3.2/24
172.16.3.2
5.5 工作流程
步骤1.在路由器Router1上配置接口的IP地址
Router1(config)#int fastethernet 1/0
Router1(config-if)#ip address 172.16.1.1 255.255.255.0
Router1(config-if)#no shutdown
Router1(config-if)#exit
Router1(config)#int serial 1/2 !进入接口S0口配置模式
Router1(config-if)#ip address 172.16.2.1 255.255.255.0
Router1(config-if)#no shutdown
Router1(config-if)#end
Router1(config-if)#exit
验证测试：验证路由器接口的配置
Router1#show ip interface brief
步骤2.在路由器Router1上配置静态路由.
Router1(config)#ip route 172.16.3.0 255.255.255.0 172.16.2.2
Router1#show ip route
步骤3.在路由器Router2上配置接口的IP地址和串口上的时钟频率.
Router2(config)#interface fastEthernet 1/0
Router2(config-if)#ip address 172.16.3.1 255.255.255.0
Router2(config-if)#no shutdown
Router2(config-if)#exit
Router2(config)#interface serial 1/2
Router2(config-if)#ip address 172.16.2.2 255.255.255.0
Router2(config-if)#clock rate 64000 !在DCE端配置时钟
Router2(config-if)#no shutdown
Router2(config-if)#exit
步骤4.在路由器Router2上配置静态路由.
Router2(config)#ip route 172.16.1.0 255.255.255.0 172.16.2.1 !静态路由得配置方法为（目标网段+掩码+下一跳地址）
验证测试：验证Router2上的静态路由配置
Router2#show ip route
步骤5.测试网络的互连互通性.
c:\ping 172.16.3.2 !从PC1 ping PC2
c:\ping 172.16.1.2 !从PC2 ping PC1
5.6 注意事项
如果两台路由器通过串口直接互连,则必须在其中一端设置时钟频率(DCE).
Router1#show interface s 1/2 可观察哪一端为DCE
PC1和PC2的网关要正确设置

6 RIP协议实现区域网络的连通
6.1 实验目的
1. 掌握RIP协议运行的的基本原理。
2. 动态路由的工作原理。
3. RIP协议的相关配置命令，以及测试配置。
6.2 实验设备
R2624(2台),V35DTE线缆(1根),V35DCE线缆(1根)。测试计算机2台。
6.3 拓扑结构

6.4 场景描述
2个校区网络地址规划
设备名称
设备及端口的配置地址
备注
R1
F0
172.16.1.1/24
局域网端口，连接PC1
S0
172.16.2.1/24
局域网端口，连接R2路由器F0端口
R2
S0
172.16.2.2/24
局域网端口，连接R1路由器F0端口
F0
172.16.3.1/24
局域网端口，连接PC2
PC1
172.16.1.2/24
172.16.1.2
PC2
172.16.3.2/24
172.16.3.2
6.5 工作流程
步骤1.在路由器Router1上配置接口的IP地址和串口上的时钟频率。
Router1(config)#int fastethernet 1/0 ！进入接口F0的配置模式。
Router1(config-if)#ip address 172.16.1.1 255.255.255.0！配置路由器的接口F0的IP地址。
Router1(config-if)#no shutdown开启路由器的FO口。
Router1(config-if)#exit
Router1(config)#int serial 1/2 !进入接口S0口配置模式
Router1(config-if)#ip address 172.16.2.1 255.255.255.0
Router1(config-if)#clock rate 64000!配置R1的时钟频率。
Router1(config-if)#no shutdown开启路由器的S0口。
Router1(config-if)#end
Router1(config-if)#exit
验证测试：验证路由器接口的配置和状态。
步骤2.在路由器Router1上配置RIP V2路由协议。
Router1(config)#router rip ！创建rip路由进程。
Router1(config-router)#version 2
Router1(config-router)#network 172.16.1.0
Router1(config-router)#network 172.16.2.0
步骤3. 在路由器Router2上配置接口的ip地址。
Router2(config)#int fastethernet 1/0 ！进入接口F0的配置模式。
Router1(config-if)#ip address 172.16.3.1 255.255.255.0 ！配置路由器的接口F0的IP地址。
Router1(config-if)#no shutdown 开启路由器的FO口。
Router1(config-if)#exit
Router1(config)#int serial 1/2 !进入接口S0口配置模式
Router1(config-if)#ip address 172.16.2.2 255.255.255.0
Router1(config-if)#no shutdown 开启路由器的S0口。
Router1(config-if)#end
Router1(config-if)#exit
步骤4。在路由器Router2上配置RIP V2路由协议。
Router1(config)#router rip ！创建rip路由进程。
Router1(config-router)#version 2
Router1(config-router)#network 172.16.1.0
Router1(config-router)#network 172.16.2.0
步骤5. 分别在两台主机设置IP地址及网关
PC1：

步骤6.测试网络的连通性。
c:\ping 172.16.3.22 !从PC1 ping PC2
c:\ping 172.16.1.11 !从PC2 ping PC1
6.6 注意事项
在串口上配置时钟频率时，一定要在电缆DCE端的路由器上配置，否则链路不通。
定义关联网络时，命令network后面必须是与该路由器直连的网络地址。

7 OSPF路由实现区域网络的连通
7.1 实验目的
1. OSPF 协议有关的概念；
2. OSPF的工作原理；
3. OSPF 的相关配置；
4. 能运用OSPF路由实现区域网络的连通
7.2 实验设备
路由器2台；网络连接线若干，测试计算机2台，配置计算机1台。
7.3 拓扑结构

7.4 场景描述
2个校区网络地址规划
设备名称
设备及端口的配置地址
备注
R1
F0
172.16.1.2/24
局域网端口，连接PC1
S0
172.16.2.1/24
局域网端口，连接R2路由器F0端口
R2
S0
172.16.2.2/24
局域网端口，连接R1路由器F0端口
F0
172.16.3.2/24
局域网端口，连接PC2
P
